本申請涉及縫紉機械領域，尤其涉及貼袋機的快速調節外壓框以及貼袋機。

背景技術：

1、貼袋機主要應用于牛仔服飾及襯衫口袋的縫制作業，平縫縫制和套結可以一次完成，適用于各種牛仔褲后口袋、襯衫口袋的縫制，以及服裝加工中其它不規則形狀部位的縫合。

2、貼袋機在使用時需要用到外壓框?qū)π枰p合的布料進行按壓固定，而不同碼數的服飾對應的口袋大小是不同的。為了適配不同尺碼的口袋，現有技術采用的解決方案是準備一系列不同尺寸的外壓框進行適配，并且在外壓框的快速更換結構上進行了充分的研究。但是不同尺寸的外壓框的調用、維護以及反復更換作業依舊會對生產效率產生影響，存在改進空間。

技術實現思路

1、本申請?zhí)峁┮环N貼袋機的快速調節外壓框，能夠針對不同尺碼的布料進行快速調節，操作方便，經濟性好。

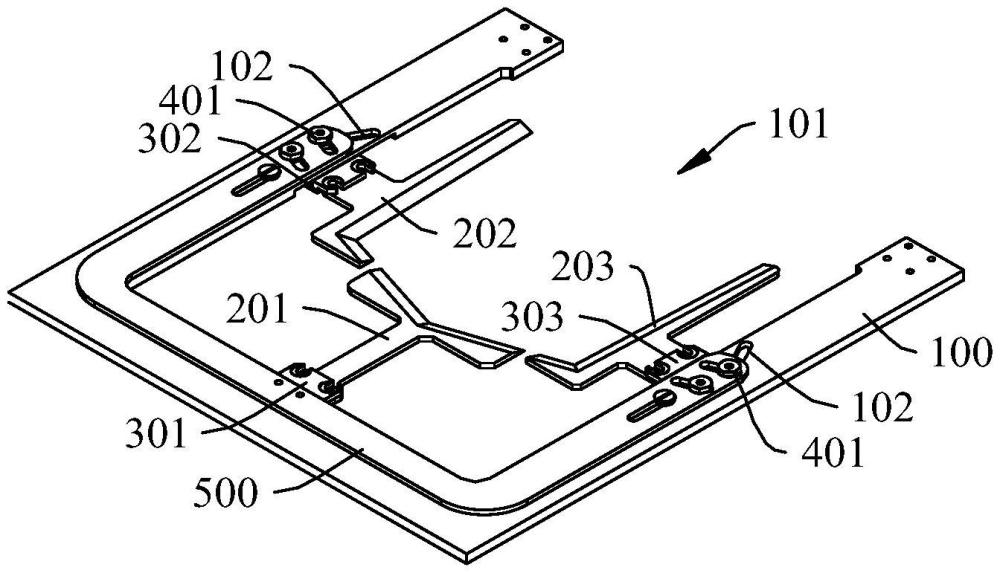

2、本申請?zhí)峁┮环N貼袋機的快速調節外壓框，包括：

3、支撐框，所述支撐框的內部為工作區，所述支撐框上開設有條形的第一導向孔；

4、多塊壓板，各所述壓板按預定位置分布于所述工作區；

5、多個連接座，各所述壓板經由對應的連接座與所述支撐框相連，其中至少兩個連接座為位置可調的活動連接座；

6、第一導向件，穿設于所述第一導向孔并與所述活動連接座相連，以保持所述活動連接座與所述支撐框的相對位置；

7、驅動柄，滑動安裝于所述支撐框，與所有的活動連接座聯動。

8、以下還提供了若干可選方式，但并不作為對上述總體方案的額外限定，僅僅是進一步的增補或優選，在沒有技術或邏輯矛盾的前提下，各可選方式可單獨針對上述總體方案進行組合，還可以是多個可選方式之間進行組合。

9、在一實施例中，所述支撐框整體上為u形，具有橫框以及連接在所述橫框兩端的兩個側框，所述驅動柄以及所述兩個側框分別連接有所述壓板；

10、其中所述第一導向孔分別開設于兩個側框上，所述兩個側框上的連接座均為所述活動連接座。

11、在一實施例中，所述第一導向孔分組設置，同組第一導向孔對應同一塊壓板，且同組中的第一導向孔為并排布置的至少兩條；

12、所述第一導向件的位置和數量相應配置。

13、在一實施例中，所述第一導向孔相對于所在側框自身的延伸方向傾斜布置，且所述兩個側框上的第一導向孔具有相反的傾斜方向。

14、所述驅動柄上開設有第二導向孔，所述第二導向孔與所述第一導向孔相互重疊且彼此斜交，所述第一導向件還穿過所述第二導向孔。

15、在一實施例中，所述驅動柄與所述支撐框之間設有相互作用的導向結構。

16、在一實施例中，所述驅動柄相對于所述支撐框沿第一方向滑動配合，所述導向結構包括：

17、第三導向孔，開設于所述支撐框和所述驅動柄中的其中一者，所述第三導向孔沿第一方向延伸；

18、第二導向件，安裝于所述支撐框和所述驅動柄中的另一者且穿設于所述第三導向孔，所述第二導向件保持所述支撐框和所述驅動柄的相對位置。

19、在一實施例中，所述第二導向件安裝于所述支撐框的兩側框，所述第三導向孔為平行布置的兩條且處在所述驅動柄的對應位置；

20、所述第一導向孔和所述第二導向孔相對于所述第一方向傾斜布置。

21、在一實施例中，所述驅動柄整體上為u形且與所述支撐框的u形具有相同的開口朝向，所述驅動柄滑動疊置于所述支撐框。

22、在一實施例中，所述第一導向件和/或所述第二導向件為螺栓，具有允許調節的松弛狀態以及調節后緊固的鎖定狀態。

23、本申請還提供了一種貼袋機，具有本申請中所述的貼袋機的快速調節外壓框。

24、本申請的貼袋機的快速調節外壓框通過驅動柄能夠快速調節多塊壓板的空間位置，從而實現外壓框整體針對不同尺碼的布料進行快速調節，具有操作方便，經濟性好的優點，對于降本增效具有積極意義。

技術特征：

1.一種貼袋機的快速調節外壓框，其特征在于，包括：

2.根據權利要求1所述的貼袋機的快速調節外壓框，其特征在于，所述支撐框整體上為u形，具有橫框以及連接在所述橫框兩端的兩個側框，所述驅動柄以及所述兩個側框分別連接有所述壓板；

3.根據權利要求1所述的貼袋機的快速調節外壓框，其特征在于，所述第一導向孔分組設置，同組第一導向孔對應同一塊壓板，且同組中的第一導向孔為并排布置的至少兩條；

4.根據權利要求1所述的貼袋機的快速調節外壓框，其特征在于，所述第一導向孔相對于所在側框自身的延伸方向傾斜布置，且所述兩個側框上的第一導向孔具有相反的傾斜方向。

5.根據權利要求1所述的貼袋機的快速調節外壓框，其特征在于，所述驅動柄上開設有第二導向孔，所述第二導向孔與所述第一導向孔相互重疊且彼此斜交，所述第一導向件還穿過所述第二導向孔。

6.根據權利要求5所述的貼袋機的快速調節外壓框，其特征在于，所述驅動柄與所述支撐框之間設有相互作用的導向結構。

7.根據權利要求6所述的貼袋機的快速調節外壓框，其特征在于，所述驅動柄相對于所述支撐框沿第一方向滑動配合，所述導向結構包括：

8.根據權利要求7所述的貼袋機的快速調節外壓框，其特征在于，所述第一導向件和/或所述第二導向件為螺栓，具有允許調節的松弛狀態以及調節后緊固的鎖定狀態。

9.根據權利要求1所述的貼袋機的快速調節外壓框，其特征在于，所述驅動柄整體上為u形且與所述支撐框的u形具有相同的開口朝向，所述驅動柄滑動疊置于所述支撐框。

10.一種貼袋機，其特征在于，具有權利要求1~9任一項所述的貼袋機的快速調節外壓框。

技術總結
本申請涉及貼袋機的快速調節外壓框以及貼袋機，其中貼袋機的快速調節外壓框包括：支撐框，支撐框的內部為工作區，支撐框上開設有條形的第一導向孔；多塊壓板，各壓板按預定位置分布于工作區；多個連接座，各壓板經由對應的連接座與支撐框相連，其中至少兩個連接座為位置可調的活動連接座；第一導向件，穿設于第一導向孔并與活動連接座相連，以保持活動連接座與支撐框的相對位置；驅動柄，滑動安裝于支撐框，與所有的活動連接座聯動。本申請的貼袋機的快速調節外壓框通過驅動柄能夠快速調節多塊壓板的空間位置，從而實現外壓框整體針對不同尺碼的布料進行快速調節，操作方便，經濟性好。

技術研發人員：葉志
受保護的技術使用者：浙江威比瑪智能縫制科技有限公司
技術研發日：20240716
技術公布日：2025/4/28
