本技術涉及縫紉刺繡設備，具體為一種布線機擺桿裝置。

背景技術：

1、隨著盤繡布線技術的不斷升級，對于盤繡的質量和盤繡效率同時也提出了越來越高的要求，雖然現在已可以使用盤繡設備實現布線，但對于現有大線徑的電線，電線本身偏硬的布線產品還是很難通過現有的機械設備完成。

2、目前，傳統特種盤繡機實現布線可以適用小線徑的發熱線布線，針對大線經的布線在實施過程中容易扎線，擺繩裝置的間隙大，成品質量差且合格率低，因此我們需要提出一種布線機擺桿裝置。

技術實現思路

1、本實用新型的目的在于提供一種布線機擺桿裝置，具有結構簡單緊湊，扭力高，減少了傳動間隙，可適應不同大小的產品，擺動幅度可以根據產品大小調節，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種布線機擺桿裝置，包括盤繡m軸被動帶輪，所述盤繡m軸被動帶輪轉動安裝于盤繡機頭上，所述盤繡m軸被動帶輪的外壁安裝有擺繩驅動裝置，所述擺繩驅動裝置包括驅動電機、電機固定塊、z軸擺臂導向塊、盤帶機頭支架固定板、同步皮帶、同步帶輪s3m-20齒、同步帶輪s3m-14齒、擺桿支架組件，所述盤帶機頭支架固定板固定安裝于盤繡m軸被動帶輪的外壁上，所述z軸擺臂導向塊固定安裝于盤帶機頭支架固定板的一側側壁上，所述電機固定塊固定安裝于z軸擺臂導向塊的一側側壁上，所述驅動電機固定安裝于電機固定塊的一側，且驅動電機輸出軸的一端貫穿電機固定塊固定連接有同步帶輪s3m-14齒，所述同步帶輪s3m-14齒的外表面通過同步皮帶傳動連接有同步帶輪s3m-20齒，所述z軸擺臂導向塊的底部側壁上轉動安裝有轉動桿，所述同步帶輪s3m-20齒固定安裝于轉動桿的一端端部，所述擺桿支架組件安裝于轉動桿的外壁底部。

4、所述擺桿支架組件包括螺絲、擺桿支架、連接板,導嘴固定板和繩子導嘴，所述擺桿支架固定安裝于轉動桿的底部，所述連接板可拆卸安裝于擺桿支架的頂部一側，所述導嘴固定板固定安裝于連接板的底部一側，所述繩子導嘴安裝于導嘴固定板的底部。

5、所述連接板的頂部固定嵌裝有螺紋套，所述螺絲的一端穿過螺紋套螺紋連接于擺桿支架的內部。

6、所述擺繩驅動裝置還包括臺階銷，所述臺階銷的一端貫穿同步帶輪s3m-20齒固定插接于轉動桿的內部。

7、所述同步帶輪s3m-14齒位于電機固定塊的內部，且電機固定塊的底部開設有對同步皮帶進行避讓的避讓槽。

8、與現有技術相比，本實用新型的有益效果是：

9、本實用新型通過驅動電機帶動同步帶輪s3m-14齒轉動，同步帶輪s3m-14齒通過同步皮帶帶動同步帶輪s3m-20齒轉動，進而帶動同步帶輪s3m-20齒端部連接的轉動桿轉動，通過轉動桿帶動其底部擺桿支架組件轉動，通過驅動電機的往復運動帶動擺桿支架組件運動，可根據不同大小的產品，調整不同大小的繩子導嘴來完成擺繩運動，具有結構簡單緊湊，扭力高，減少了傳動間隙，可適應不同大小的產品，擺動幅度可以根據產品大小調節。

技術特征：

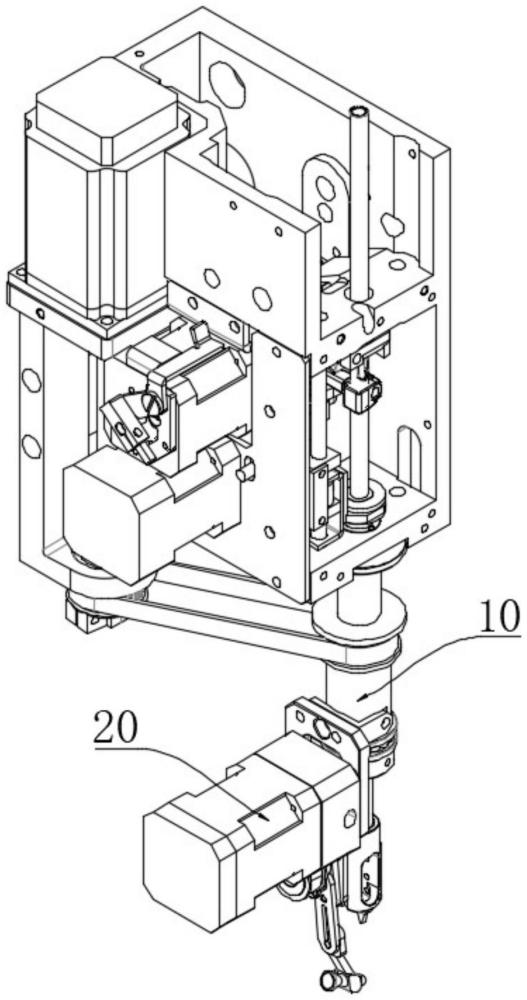

1.一種布線機擺桿裝置，包括盤繡m軸被動帶輪(10)，其特征在于：所述盤繡m軸被動帶輪(10)轉動安裝于盤繡機頭上，所述盤繡m軸被動帶輪(10)的外壁安裝有擺繩驅動裝置(20)，所述擺繩驅動裝置(20)包括驅動電機(30)、電機固定塊(40)、z軸擺臂導向塊(50)、盤帶機頭支架固定板(60)、同步皮帶(70)、同步帶輪s3m-20齒(80)、同步帶輪s3m-14齒(90)、擺桿支架組件(100)，所述盤帶機頭支架固定板(60)固定安裝于盤繡m軸被動帶輪(10)的外壁上，所述z軸擺臂導向塊(50)固定安裝于盤帶機頭支架固定板(60)的一側側壁上，所述電機固定塊(40)固定安裝于z軸擺臂導向塊(50)的一側側壁上，所述驅動電機(30)固定安裝于電機固定塊(40)的一側，且驅動電機(30)輸出軸的一端貫穿電機固定塊(40)固定連接有同步帶輪s3m-14齒(90)，所述同步帶輪s3m-14齒(90)的外表面通過同步皮帶(70)傳動連接有同步帶輪s3m-20齒(80)，所述z軸擺臂導向塊(50)的底部側壁上轉動安裝有轉動桿，所述同步帶輪s3m-20齒(80)固定安裝于轉動桿的一端端部，所述擺桿支架組件(100)安裝于轉動桿的外壁底部。

2.根據權利要求1所述的一種布線機擺桿裝置，其特征在于：所述擺桿支架組件(100)包括螺絲(101)、擺桿支架(102)、連接板(103)、導嘴固定板(104)和繩子導嘴(105)，所述擺桿支架(102)固定安裝于轉動桿的底部，所述連接板(103)可拆卸安裝于擺桿支架(102)的頂部一側，所述導嘴固定板(104)固定安裝于連接板(103)的底部一側，所述繩子導嘴(105)安裝于導嘴固定板(104)的底部。

3.根據權利要求2所述的一種布線機擺桿裝置，其特征在于：所述連接板(103)的頂部固定嵌裝有螺紋套，所述螺絲(101)的一端穿過螺紋套螺紋連接于擺桿支架(102)的內部。

4.根據權利要求1所述的一種布線機擺桿裝置，其特征在于：所述擺繩驅動裝置(20)還包括臺階銷(110)，所述臺階銷(110)的一端貫穿同步帶輪s3m-20齒(80)固定插接于轉動桿的內部。

5.根據權利要求1所述的一種布線機擺桿裝置，其特征在于：所述同步帶輪s3m-14齒(90)位于電機固定塊(40)的內部，且電機固定塊(40)的底部開設有對同步皮帶(70)進行避讓的避讓槽。

技術總結
本技術公開了一種布線機擺桿裝置，包括盤繡M軸被動帶輪，所述盤繡M軸被動帶輪轉動安裝于盤繡機頭上，所述盤繡M軸被動帶輪的外壁安裝有擺繩驅動裝置，通過驅動電機帶動同步帶輪S3M?14齒轉動，同步帶輪S3M?14齒通過同步皮帶帶動同步帶輪S3M?20齒轉動，進而帶動同步帶輪S3M?20齒端部連接的轉動桿轉動，通過轉動桿帶動其底部擺桿支架組件轉動，通過驅動電機的往復運動帶動擺桿支架組件運動，可根據不同大小的產品，調整不同大小的繩子導嘴來完成擺繩運動，具有結構簡單緊湊，扭力高，減少了傳動間隙，可適應不同大小的產品，擺動幅度可以根據產品大小調節。

技術研發人員：陳學生,湯少平,張葉輝
受保護的技術使用者：江西禾豐電子機械有限公司
技術研發日：20240719
技術公布日：2025/4/28
