一種減振降噪的換熱站及其制造方法與流程

文檔序號:12040625閱讀:來源:國知局
一種減振降噪的換熱站及其制造方法與流程

技術特征:

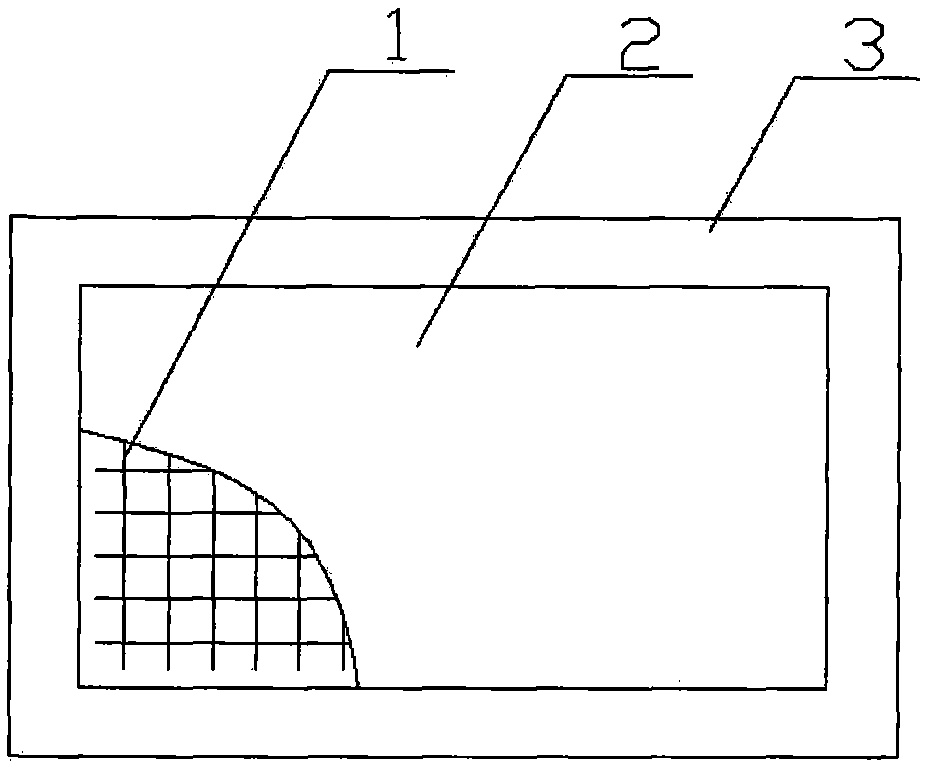

1.一種減振降噪的換熱站,包括墻體和頂棚,墻體固定在地面上,墻體上方固定有所述頂棚,其特征在于:地面上設置有亞粘土層,亞粘土層上設置有下混凝土基礎,下混凝土基礎的四周鋪設有圈梁,圈梁通過膨脹螺栓與下混凝土基礎之間固定連接,所述下混凝土基礎上設置有填沙層,所述填沙層上設置有聚苯板,所述聚苯板上設置有橡膠板,所述橡膠板上設置有上混凝土基礎,所述上混凝土基礎、所述橡膠板、所述聚苯板、所述填沙層、所述下混凝土基礎、所述亞粘土層與地面之間依次疊壓在一起,所述上混凝土基礎上設置有設備基礎,所述設備基礎包括上板和下板,所述上板和下板之間設置有若干鋼筋,鋼筋依次交錯構成柵格狀的鋼筋骨架,鋼筋骨架與上板、下板之間固定連接,上板上用于承擔換熱機組,下板與上混凝土基礎之間固定連接,所述墻體上涂刷有涂料層,所述墻體上通過膨脹螺栓固定有若干木龍骨,若干木龍骨彼此間距設置,相鄰兩個木龍骨之間填充有玻璃棉氈,玻璃棉氈的厚度與木龍骨的厚度相同,玻璃棉氈與木龍骨之間通過鐵絲網固定,木龍骨與玻璃棉氈的一側設置有吸音板,吸音板與木龍骨之間固定連接。2.根據權利要求1所述減振降噪的換熱站,其特征在于,所述頂棚下部通過固定螺栓固定有吊件,頂棚下表面涂刷有涂料層,吊件上設置有主龍骨和次龍骨,涂料層與主龍骨、次龍骨之間的空間填充有玻璃棉氈,玻璃棉氈通過鐵絲網固定在涂料層與主龍骨之間的空間,玻璃棉氈通過鐵絲網固定在主龍骨與次龍骨之間的空間,所述吊件下表面設置有吸音板,吸音板與吊件之間通過膨脹螺栓固定,主龍骨、次龍骨與吊件之間插接固定。3.根據權利要求1或2所述減振降噪的換熱站,其特征在于,所述墻體內設置有8mm厚吸音巖棉,所述頂棚上設置有圓柱狀或棱臺狀頂蓋。4.根據權利要求1所述減振降噪的換熱站,其特征在于,所述上混凝土基礎、所述下混凝土基礎為200-220mm厚,所述橡膠板的厚度為20mm,橡膠板上設置有若干紋理,紋理深度為1-2mm,所述聚苯板的厚度為15-20mm,聚苯板的四周翹起并貼緊圈梁,所述填沙層的厚度為130-150mm,所述亞粘土層的厚度為100-120mm,所述亞粘土層為亞粘土鋪設在地面上后夯實所得。5.根據權利要求2所述減振降噪的換熱站,其特征在于,所述鋼筋骨架的形狀與周長與上混凝土基礎相同,所述鋼筋骨架的厚度為20-30mm,所述鋼筋骨架內部填充有橡膠顆粒。6.根據權利要求2所述減振降噪的換熱站,其特征在于,所述涂料層為,丙烯酸-苯乙烯類樹脂或乙烯-醋酸乙烯酯類樹脂的共混乳液;所述玻璃棉氈為40-45mm厚,容重為24kg/m3,所述吸音板為鋁合金材質,其上設置有若干小孔,小孔的孔徑小于等于10mm,所述吸音板的厚度為3-5mm。7.根據權利要求3所述減振降噪的換熱站,其特征在于,所述墻體上設置有隔音窗或隔音門,隔音窗和隔音門上設置有雙層中空玻璃,隔音窗和隔音門內部設置有吸音巖棉,所述墻體的下部設置有管道區域,管道區域上開孔架設彎管,彎管包括工作管和外套管,所述工作管、所述外套管呈L型,所述外套管套在工作管的外部,所述外套管的外部進一步設置有異徑管,所述外套管與所述工作管之間填充有保溫層,所述外套管與所述工作管的圓心位于同一點,所述異徑管與所述外套管之間固定連接,所述異徑管的一側內壁貼近外套管的外壁,所述異徑管的內壁與所述外套管的外壁之間填充有復合硅酸鹽氈,所述異徑管的圓心與工作管的圓心位于同一直線上但不同一圓心。8.一種如權利要求1-7任一所述減振降噪的換熱站的制造方法,其特征在于,包括減振方法和降噪方法:減振方法:1).在地面或者原有地下室的底面的基礎之上先鋪設一層亞粘土100mm厚并夯實得亞粘土層;2).整體澆注下鋼筋混凝土基礎200mm厚,其內設置直徑16mm間距200m的雙向螺紋鋼筋;3).下混凝土基礎的四圈固定圈梁,圈梁與下混凝土基礎圈得的空間鋪設一側細沙,細沙130mm厚,得填沙層,填沙層上鋪設塑料膜;4).塑料膜上鋪設聚苯板,聚苯板的四周翹起,聚苯板的四周固定在圈梁上;5).聚苯板上加設橡膠板,橡膠板的兩側設置紋理;6).橡膠板上澆筑上混凝土基礎200mm厚,其內設置雙向螺紋鋼筋;7).最后在上混凝土基礎之上固定設置設備基礎;降噪方法:1).在砌體墻體或混凝土墻上刷1mm厚聚合物水泥防水涂料或阻尼涂料;2).膨脹螺栓將木龍骨固定于墻體上,沿木龍骨長度方向每450mm設置一個木龍骨;3).木龍骨滿涂防腐劑,木龍骨間距之間的空間填充玻璃棉氈;4).40mm厚玻璃棉氈,容重24kg/m3,建筑膠粘結木龍骨空間內;5).細鐵絲網一層繃緊釘牢于龍骨表面;6).3mm厚鋁合金多孔吸聲板,孔徑小于等于10mm,建筑膠黏劑黏貼,或裝飾釘釘牢,金屬裝飾條封邊。
當前第2頁1 2 3
