本發明涉及旅游景觀設施領域，尤其涉及一種用于旅游景區的升降式動態景觀設施。

背景技術：

隨著人們生活水平的提高，越來越多的人喜歡在節假日期間去景區旅游，相對的，景區管理者也為提高自己景區的知名度與客人的喜愛程度，充分考慮人的審美觀等因素，會想法設法提高自己景區的設施美觀度，為參觀者提供更好的服務和良好的口碑。

在旅游景區中，為滿足游人觀賞或者休憩等需要而設立的建筑、設備等稱為景觀設施，但是目前大部分的景觀設施多為靜態的，靜態景觀日久生厭，很難引起參觀者的驚嘆與贊美，久而久之也失去了對參觀者的吸引力，而動態景觀設施大多是為了滿足游人觀賞的需要，通過色彩、器械、表演等的多種元素融合，能夠給參觀者留下更多的震撼，給參觀者更多的新鮮刺激感，吸引更多的參觀者前來游玩，同時滿足景區與參觀者的雙向需求。

現有的景觀設施大多不能夠進行升降或移動，在參觀者人數較多的時候，通常只能夠滿足近處少數人的觀賞需要，較遠的參觀者無法直觀的看到景觀，景色平淡無震撼力且較為浪費資源，因此，我們提出了一種用于旅游景區的升降式動態景觀設施用于解決上述問題。

技術實現要素：

本發明為克服現有技術中存在的不足，提供一種用于旅游景區的升降式動態景觀設施，具體方案如下：

一種用于旅游景區的升降式動態景觀設施，包括底座、升降臺、水車、動力驅動裝置以及智能控制裝置，其特征在于：所述底座的頂部設有基座，所述基座為長方形，基座的四角分別設有支撐桿，所述支撐桿的底部固定安裝于基座上，所述支撐桿包含中空的空腔凹槽，所述空腔凹槽內滑動安裝有齒條，齒條的底端安裝有固定部，所述固定部用于承接升降臺，所述支撐桿與升降臺的接觸面有一長方形裂口，所述裂口的寬度等于固定部的寬度，所述齒條的寬度大于裂口的寬度，所述動力驅動裝置包括電機與液壓缸，所述液壓缸安裝于基座內，所述液壓缸連接有活塞桿，活塞桿與升降臺連接，所述液壓缸帶動升降臺升降，所述電機安裝于支撐桿一側，所述電機的輸出端設有齒輪，所述齒輪與齒條嚙合，所述升降臺的頂部中央位置設有固定桿，所述水車包括骨架、轉動軸與轉軸，所述固定桿的頂端與轉軸連接，所述轉動軸的一端連接有骨架，轉動軸的另一端連接轉軸，所述轉軸的外側安裝有第一鏈輪，所述第一鏈輪分別位于固定桿的兩側，所述第一鏈輪的下方設有電動機，所述電動機連接有第二鏈輪，所述第二鏈輪通過鏈條與第一鏈輪連接，所述電機、液壓缸、電動機分別與智能控制裝置連接。

進一步地，所述液壓缸的個數為2-4個。

進一步地，所述基座的頂部設有通孔，活塞桿穿過通孔與升降臺連接。

進一步地，所述齒條遠離裂口方向一面的上下端設有支撐部。

進一步地，所述支撐部可相對于支撐桿滑動。

本發明中一種用于旅游景區的升降式動態景觀設施，通過動力驅動裝置能夠帶動升降臺升降，動力驅動裝置包括電機與液壓缸，通過電機能夠帶動齒輪旋轉，通過齒輪旋轉能夠帶動齒條在空腔凹槽內滑動，固定部上承接升降臺，通過4個固定部的提升，從而帶動升降臺升降，液壓缸連接有活塞桿，活塞桿與升降臺連接，液壓缸帶動升降臺升降，雙重措施帶動升降臺升降，既能夠保持平穩，又能夠延長使用壽命，安全穩定；通過電動機能夠帶動第二鏈輪轉動，從而通過鏈條和第一鏈輪帶動轉動軸轉動，通過轉動軸轉動能夠帶動骨架轉動，實現動態景觀，本發明通過雙重升降機構進行升降能夠保持動態景觀設施平穩升降，且能夠延長動態景觀設施的使用壽命，結構簡單，使用方便，成本低；智能控制裝置能合理的調控電機、液壓缸與電動機的工作狀態，使景觀設施的工作更加人性化、智能化，無需人工看管即可實現自動調控。

附圖說明

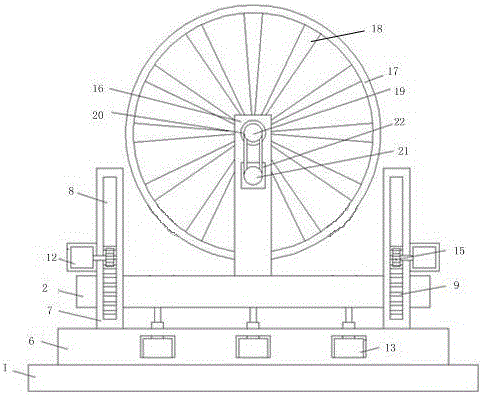

圖1為本發明提出的一種用于旅游景區的升降式動態景觀設施的結構示意圖。

圖2為本發明中齒條的具體結構示意圖。

圖3為本發明中支撐桿的具體結構示意圖。

圖中：1底座、2升降臺、3水車、4動力驅動裝置、5智能控制裝置、6基座、7支撐桿、8空腔凹槽、9齒條、10固定部、11裂口、12電機、13液壓缸、14活塞桿、15齒輪、16固定桿、17骨架、18轉動軸、19轉軸、20第一鏈輪、21電動機、22第二鏈輪、23通孔、24支撐部。

具體實施方式

下面結合具體實施例對本發明作進一步解說。

參照圖1，一種用于旅游景區的升降式動態景觀設施，包括底座1、升降臺2、水車3、動力驅動裝置4以及智能控制裝置5，其特征在于：所述底座1的頂部設有基座6，所述基座6為長方形，基座6的四角分別設有支撐桿7，所述支撐桿7的底部固定安裝于基座6上，所述支撐桿7包含中空的空腔凹槽8，所述空腔凹槽8內滑動安裝有齒條9，齒條9的底端安裝有固定部10，所述固定部10用于承接升降臺2，所述支撐桿7與升降臺2的接觸面有一長方形裂口11，所述裂口11的寬度等于固定部10的寬度，所述齒條9的寬度大于裂口11的寬度，所述動力驅動裝置4包括電機12與液壓缸13，所述液壓缸13安裝于基座6內，所述液壓缸13連接有活塞桿14，活塞桿14與升降臺2連接，所述液壓缸13帶動升降臺2升降，所述電機12安裝于支撐桿7一側，所述電機12的輸出端設有齒輪15，所述齒輪15與齒條9嚙合，所述升降臺2的頂部中央位置設有固定桿16，所述水車3包括骨架17、轉動軸18與轉軸19，所述固定桿16的頂端與轉軸19連接，所述轉動軸18的一端連接有骨架17，轉動軸18的另一端連接轉軸19，所述轉軸19的外側安裝有第一鏈輪20，所述第一鏈輪20分別位于固定桿16的兩側，所述第一鏈輪20的下方設有電動機21，所述電動機21連接有第二鏈輪22，所述第二鏈輪22通過鏈條與第一鏈輪20連接，所述電機12、液壓缸13、電動機21分別與智能控制裝置5連接。

液壓缸13的個數為3個。

基座6的頂部設有通孔23，活塞桿14穿過通孔23與升降臺2連接。

齒條9遠離裂口11方向一面的上下端設有支撐部24。

支撐部24可相對于支撐桿7滑動。

本實施例中一種用于旅游景區的升降式動態景觀設施，通過動力驅動裝置4能夠帶動升降臺2升降，動力驅動裝置4包括電機12與液壓缸13，通過電機12的輸出端設有齒輪15，支撐桿7包含中空的空腔凹槽8，空腔凹槽8內滑動安裝有齒條9，齒輪15與齒條9嚙合，打開電機12能夠帶動齒輪15旋轉，通過齒輪15旋轉能夠帶動齒條9在空腔凹槽8內滑動，齒條9的底端安裝有固定部10，固定部10上承接升降臺2，通過4個固定部的提升，從而帶動升降臺2升降，液壓缸13連接有活塞桿4，活塞桿14與升降臺2連接，液壓缸13帶動升降臺2升降，雙重措施帶動升降臺2升降，既能夠保持平穩，又能夠延長使用壽命，安全穩定；通過電動機21能夠帶動第二鏈輪22轉動，從而通過鏈條和第一鏈輪20帶動水車3轉動，實現動態景觀，本發明通過雙重升降機構進行升降能夠保持動態景觀設施平穩升降，且能夠延長動態景觀設施的使用壽命，結構簡單，使用方便，成本低。

以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，根據本發明的技術方案及其發明構思加以等同替換或改變，都應涵蓋在本發明的保護范圍之內。
