本發明涉及一種隔音裝置，尤其涉及一種戶外辦公用隔音裝置。

背景技術：

聲音的另一種傳播就是跨介質傳播，即從一種介質，穿過兩種介質的臨界接觸面進入另一種介質。此時，聲能的傳遞實質是振動幅度的傳遞。跨介質傳播時，兩種介質的密度相差越大，聲能的損耗越大。而實際應用中，空氣為人類常態下活動空間，于是與空氣密度相差越大的材料一般為密度很高的材料(比空氣密度還要低很多的材料除了真空，還真的不多)，即可視為隔音材料。

一般的物體都具有隔音效果，但是我們把平均隔聲量(在無限大的空間中，聲源與被測點之間放一張無限大的材料)超過30dB的板材才稱作隔音板。隔音板一般為高密度材料，密度越高，隔音效果越好。

現有的戶外辦公用隔音裝置存在操作不方便，隔音效果性能差的缺點，因此亟需研發一種操作方便，隔音效果性能好的戶外辦公用隔音裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的戶外辦公用隔音裝置操作不方便，隔音效果性能差的缺點，本發明要解決的技術問題是提供一種操作方便，隔音效果性能好的戶外辦公用隔音裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種戶外辦公用隔音裝置，包括有第一滑軌、第一電機、第二滑軌、第一滑塊、第一彈簧、第一隔音板、第一拉線、第一繞線輪、齒輪、第二繞線輪、轉軸、第二滑塊、齒條、第三滑軌、放置箱、第二隔音板、第二彈簧、第二拉線、第三滑塊和遮陽裝置；地面上從左至右依次設有第一滑軌、放置箱和第二滑軌，第一滑軌上設有第三滑塊，第三滑塊頂部設有第二隔音板，第二隔音板右側與放置箱左壁之間連接有第二彈簧，放置箱左壁下方開有第二小孔，放置箱右壁上方開有第一小孔，放置箱內底部設有第一電機，第一電機上設有轉軸，轉軸上從上至下依次設有第一繞線輪、齒輪和第二繞線輪，第一繞線輪上繞有第一拉線，第二繞線輪上繞有第二拉線，第二拉線位于第二彈簧的下方，第二拉線穿過第二小孔，第二拉線末端與第二隔音板右側連接，放置箱內左壁設有第三滑軌，第三滑軌上設有第二滑塊，第二滑塊前側設有齒條，齒條與齒輪嚙合，第二滑軌上設有第一滑塊，第一滑塊頂部設有第一隔音板，第一隔音板左側與放置箱右壁之間連接有第一彈簧，第一彈簧位于第一拉線的下方，第一拉線穿過第一小孔，第一拉線末端與第一隔音板左側連接，放置箱頂部設有遮陽裝置。

優選地，遮陽裝置包括有第一連桿、第一遮板、第一移動板、支桿、第二遮板、第二連桿和頂板，放置箱頂部設有支桿，支桿上設有第一移動板，支桿穿過第一移動板，支桿頂部設有頂板，頂板左端鉸接連接有第一遮板，頂板右端鉸接連接有第二遮板，第一遮板與第一移動板左側之間鉸接連接有第一連桿，第二遮板與第一移動板右側之間鉸接連接有第二連桿。

優選地，還包括有升降裝置，升降裝置包括有第四滑軌、第四滑塊、擺動桿、第二移動板、推桿、第三拉線、第三繞線輪、第二電機、第三彈簧和第四拉線，支桿左右兩側均設有第四滑軌，第四滑軌上設有第四滑塊，左方的第四滑塊與支桿左側和右方的第四滑塊與支桿右側之間均連接有第三彈簧，支桿前側下方設有第二電機，第二電機前端連接有第三繞線輪，第三繞線輪上繞有第三拉線和第四拉線，第四拉線末端與左方的第四滑塊右側連接，第三拉線末端與右方的第四滑塊左側連接，支桿上設有第二移動板，支桿穿過第二移動板，第二移動板與第一移動板之間連接有推桿，第二移動板左側和右側均與第四滑塊頂部鉸接連接有擺動桿。

優選地，第一拉線和第二拉線的材質均為鋼絲繩。

工作原理：當在戶外施工時，將工作人員聚集在放置箱前側辦公，此時啟動第一電機順轉，帶動第一繞線輪和第二繞線輪順轉，將第一拉線和第二拉線放出，在第一彈簧和第二彈簧的彈力作用下，使第一隔音板和第二隔音板向外運動，從而有更多的隔音辦公空間，使隔音效果更好。

因為遮陽裝置包括有第一連桿、第一遮板、第一移動板、支桿、第二遮板、第二連桿和頂板，放置箱頂部設有支桿，支桿上設有第一移動板，支桿穿過第一移動板，支桿頂部設有頂板，頂板左端鉸接連接有第一遮板，頂板右端鉸接連接有第二遮板，第一遮板與第一移動板左側之間鉸接連接有第一連桿，第二遮板與第一移動板右側之間鉸接連接有第二連桿，所以當工作人員在戶外辦公需要遮擋太陽或雨水時，人工向上推動第一移動板，帶動第一連桿和第二連桿向上運動，使第一遮板和第二遮板向上運動，從而有更大的遮擋空間。

因為還包括有升降裝置，升降裝置包括有第四滑軌、第四滑塊、擺動桿、第二移動板、推桿、第三拉線、第三繞線輪、第二電機、第三彈簧和第四拉線，支桿左右兩側均設有第四滑軌，第四滑軌上設有第四滑塊，左方的第四滑塊與支桿左側和右方的第四滑塊與支桿右側之間均連接有第三彈簧，支桿前側下方設有第二電機，第二電機前端連接有第三繞線輪，第三繞線輪上繞有第三拉線和第四拉線，第四拉線末端與左方的第四滑塊右側連接，第三拉線末端與右方的第四滑塊左側連接，支桿上設有第二移動板，支桿穿過第二移動板，第二移動板與第一移動板之間連接有推桿，第二移動板左側和右側均與第四滑塊頂部鉸接連接有擺動桿，所以當人想遮擋太陽或雨水時，啟動第二電機轉動，帶動第三繞線輪轉動，將第三拉線和第四拉線收回，使擺動桿向上擺動，帶動第二移動板向上運動，帶動第一連桿和第二連桿向上運動，使第一遮板和第二遮板向上運動，從而更加方便。

因為第一拉線和第二拉線的材質均為鋼絲繩，鋼絲繩具有質量好，牢固性強的特點，所以第一拉線和第二拉線的使用壽命長。

(3)有益效果

本發明通過第一隔音板和第二隔音板對外界施工產生噪音的隔絕，和遮陽裝置帶來的遮陽效果，從而使得人們在戶外辦公效時避免外界的干擾，達到操作方便，隔音效果性能好，設備整體結構合理，可靠性高，可推廣性強。

附圖說明

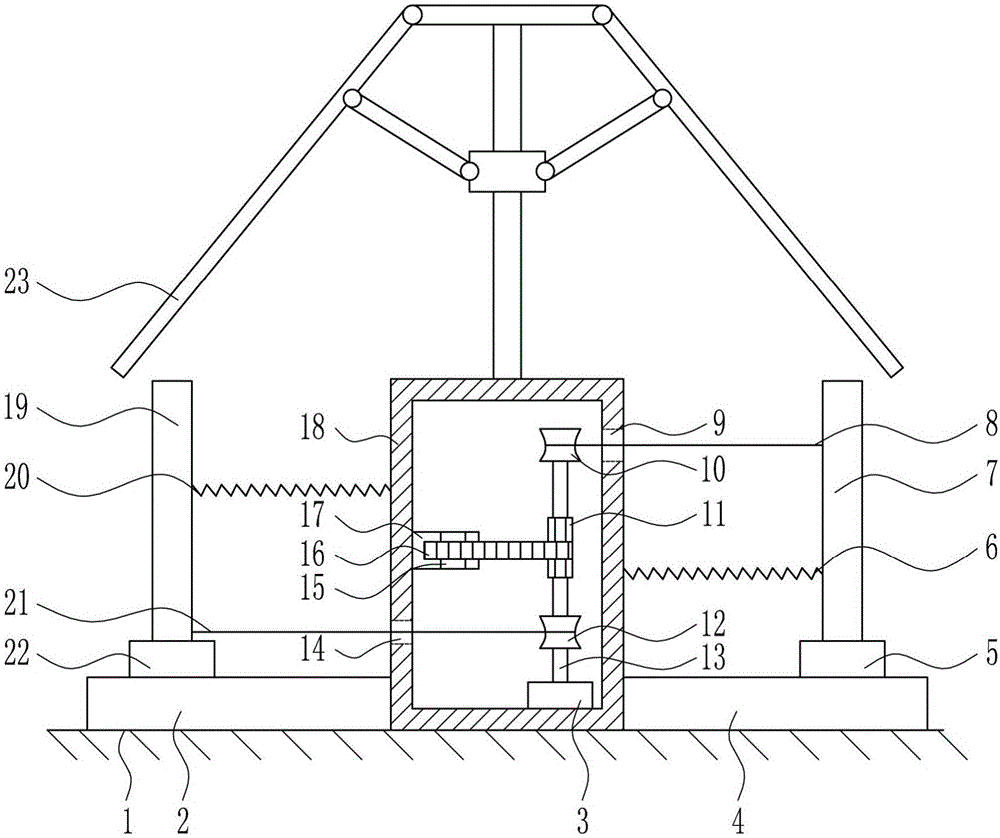

圖1本發明的第一種主視結構示意圖。

圖2本發明遮陽裝置的主視結構示意圖。

圖3本發明的第二種主視結構示意圖。

圖4本發明升降裝置的主視結構示意圖。

附圖中的標記為：1-地面，2-第一滑軌，3-第一電機，4-第二滑軌，5-第一滑塊，6-第一彈簧，7-第一隔音板，8-第一拉線，9-第一小孔，10-第一繞線輪，11-齒輪，12-第二繞線輪，13-轉軸，14-第二小孔，15-第二滑塊，16-齒條，17-第三滑軌，18-放置箱，19-第二隔音板，20-第二彈簧，21-第二拉線，22-第三滑塊，23-遮陽裝置，230-第一連桿，231-第一遮板，232-第一移動板，233-支桿，234-第二遮板，235-第二連桿，236-頂板，24-升降裝置，240-第四滑軌，241-第四滑塊，242-擺動桿，243-第二移動板，244-推桿，245-第三拉線，246-第三繞線輪，247-第二電機，248-第三彈簧，249-第四拉線。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種戶外辦公用隔音裝置，如圖1-4所示，包括有第一滑軌2、第一電機3、第二滑軌4、第一滑塊5、第一彈簧6、第一隔音板7、第一拉線8、第一繞線輪10、齒輪11、第二繞線輪12、轉軸13、第二滑塊15、齒條16、第三滑軌17、放置箱18、第二隔音板19、第二彈簧20、第二拉線21、第三滑塊22和遮陽裝置23；地面1上從左至右依次設有第一滑軌2、放置箱18和第二滑軌4，第一滑軌2上設有第三滑塊22，第三滑塊22頂部設有第二隔音板19，第二隔音板19右側與放置箱18左壁之間連接有第二彈簧20，放置箱18左壁下方開有第二小孔14，放置箱18右壁上方開有第一小孔9，放置箱18內底部設有第一電機3，第一電機3上設有轉軸13，轉軸13上從上至下依次設有第一繞線輪10、齒輪11和第二繞線輪12，第一繞線輪10上繞有第一拉線8，第二繞線輪12上繞有第二拉線21，第二拉線21位于第二彈簧20的下方，第二拉線21穿過第二小孔14，第二拉線21末端與第二隔音板19右側連接，放置箱18內左壁設有第三滑軌17，第三滑軌17上設有第二滑塊15，第二滑塊15前側設有齒條16，齒條16與齒輪11嚙合，第二滑軌4上設有第一滑塊5，第一滑塊5頂部設有第一隔音板7，第一隔音板7左側與放置箱18右壁之間連接有第一彈簧6，第一彈簧6位于第一拉線8的下方，第一拉線8穿過第一小孔9，第一拉線8末端與第一隔音板7左側連接，放置箱18頂部設有遮陽裝置23。

實施例2

一種戶外辦公用隔音裝置，如圖1-4所示，包括有第一滑軌2、第一電機3、第二滑軌4、第一滑塊5、第一彈簧6、第一隔音板7、第一拉線8、第一繞線輪10、齒輪11、第二繞線輪12、轉軸13、第二滑塊15、齒條16、第三滑軌17、放置箱18、第二隔音板19、第二彈簧20、第二拉線21、第三滑塊22和遮陽裝置23；地面1上從左至右依次設有第一滑軌2、放置箱18和第二滑軌4，第一滑軌2上設有第三滑塊22，第三滑塊22頂部設有第二隔音板19，第二隔音板19右側與放置箱18左壁之間連接有第二彈簧20，放置箱18左壁下方開有第二小孔14，放置箱18右壁上方開有第一小孔9，放置箱18內底部設有第一電機3，第一電機3上設有轉軸13，轉軸13上從上至下依次設有第一繞線輪10、齒輪11和第二繞線輪12，第一繞線輪10上繞有第一拉線8，第二繞線輪12上繞有第二拉線21，第二拉線21位于第二彈簧20的下方，第二拉線21穿過第二小孔14，第二拉線21末端與第二隔音板19右側連接，放置箱18內左壁設有第三滑軌17，第三滑軌17上設有第二滑塊15，第二滑塊15前側設有齒條16，齒條16與齒輪11嚙合，第二滑軌4上設有第一滑塊5，第一滑塊5頂部設有第一隔音板7，第一隔音板7左側與放置箱18右壁之間連接有第一彈簧6，第一彈簧6位于第一拉線8的下方，第一拉線8穿過第一小孔9，第一拉線8末端與第一隔音板7左側連接，放置箱18頂部設有遮陽裝置23。

遮陽裝置23包括有第一連桿230、第一遮板231、第一移動板232、支桿233、第二遮板234、第二連桿235和頂板236，放置箱18頂部設有支桿233，支桿233上設有第一移動板232，支桿233穿過第一移動板232，支桿233頂部設有頂板236，頂板236左端鉸接連接有第一遮板231，頂板236右端鉸接連接有第二遮板234，第一遮板231與第一移動板232左側之間鉸接連接有第一連桿230，第二遮板234與第一移動板232右側之間鉸接連接有第二連桿235。

實施例3

一種戶外辦公用隔音裝置，如圖1-4所示，包括有第一滑軌2、第一電機3、第二滑軌4、第一滑塊5、第一彈簧6、第一隔音板7、第一拉線8、第一繞線輪10、齒輪11、第二繞線輪12、轉軸13、第二滑塊15、齒條16、第三滑軌17、放置箱18、第二隔音板19、第二彈簧20、第二拉線21、第三滑塊22和遮陽裝置23；地面1上從左至右依次設有第一滑軌2、放置箱18和第二滑軌4，第一滑軌2上設有第三滑塊22，第三滑塊22頂部設有第二隔音板19，第二隔音板19右側與放置箱18左壁之間連接有第二彈簧20，放置箱18左壁下方開有第二小孔14，放置箱18右壁上方開有第一小孔9，放置箱18內底部設有第一電機3，第一電機3上設有轉軸13，轉軸13上從上至下依次設有第一繞線輪10、齒輪11和第二繞線輪12，第一繞線輪10上繞有第一拉線8，第二繞線輪12上繞有第二拉線21，第二拉線21位于第二彈簧20的下方，第二拉線21穿過第二小孔14，第二拉線21末端與第二隔音板19右側連接，放置箱18內左壁設有第三滑軌17，第三滑軌17上設有第二滑塊15，第二滑塊15前側設有齒條16，齒條16與齒輪11嚙合，第二滑軌4上設有第一滑塊5，第一滑塊5頂部設有第一隔音板7，第一隔音板7左側與放置箱18右壁之間連接有第一彈簧6，第一彈簧6位于第一拉線8的下方，第一拉線8穿過第一小孔9，第一拉線8末端與第一隔音板7左側連接，放置箱18頂部設有遮陽裝置23。

遮陽裝置23包括有第一連桿230、第一遮板231、第一移動板232、支桿233、第二遮板234、第二連桿235和頂板236，放置箱18頂部設有支桿233，支桿233上設有第一移動板232，支桿233穿過第一移動板232，支桿233頂部設有頂板236，頂板236左端鉸接連接有第一遮板231，頂板236右端鉸接連接有第二遮板234，第一遮板231與第一移動板232左側之間鉸接連接有第一連桿230，第二遮板234與第一移動板232右側之間鉸接連接有第二連桿235。

還包括有升降裝置24，升降裝置24包括有第四滑軌240、第四滑塊241、擺動桿242、第二移動板243、推桿244、第三拉線245、第三繞線輪246、第二電機247、第三彈簧248和第四拉線249，支桿233左右兩側均設有第四滑軌240，第四滑軌240上設有第四滑塊241，左方的第四滑塊241與支桿233左側和右方的第四滑塊241與支桿233右側之間均連接有第三彈簧248，支桿233前側下方設有第二電機247，第二電機247前端連接有第三繞線輪246，第三繞線輪246上繞有第三拉線245和第四拉線249，第四拉線249末端與左方的第四滑塊241右側連接，第三拉線245末端與右方的第四滑塊241左側連接，支桿233上設有第二移動板243，支桿233穿過第二移動板243，第二移動板243與第一移動板232之間連接有推桿244，第二移動板243左側和右側均與第四滑塊241頂部鉸接連接有擺動桿242。

實施例4

一種戶外辦公用隔音裝置，如圖1-4所示，包括有第一滑軌2、第一電機3、第二滑軌4、第一滑塊5、第一彈簧6、第一隔音板7、第一拉線8、第一繞線輪10、齒輪11、第二繞線輪12、轉軸13、第二滑塊15、齒條16、第三滑軌17、放置箱18、第二隔音板19、第二彈簧20、第二拉線21、第三滑塊22和遮陽裝置23；地面1上從左至右依次設有第一滑軌2、放置箱18和第二滑軌4，第一滑軌2上設有第三滑塊22，第三滑塊22頂部設有第二隔音板19，第二隔音板19右側與放置箱18左壁之間連接有第二彈簧20，放置箱18左壁下方開有第二小孔14，放置箱18右壁上方開有第一小孔9，放置箱18內底部設有第一電機3，第一電機3上設有轉軸13，轉軸13上從上至下依次設有第一繞線輪10、齒輪11和第二繞線輪12，第一繞線輪10上繞有第一拉線8，第二繞線輪12上繞有第二拉線21，第二拉線21位于第二彈簧20的下方，第二拉線21穿過第二小孔14，第二拉線21末端與第二隔音板19右側連接，放置箱18內左壁設有第三滑軌17，第三滑軌17上設有第二滑塊15，第二滑塊15前側設有齒條16，齒條16與齒輪11嚙合，第二滑軌4上設有第一滑塊5，第一滑塊5頂部設有第一隔音板7，第一隔音板7左側與放置箱18右壁之間連接有第一彈簧6，第一彈簧6位于第一拉線8的下方，第一拉線8穿過第一小孔9，第一拉線8末端與第一隔音板7左側連接，放置箱18頂部設有遮陽裝置23。

遮陽裝置23包括有第一連桿230、第一遮板231、第一移動板232、支桿233、第二遮板234、第二連桿235和頂板236，放置箱18頂部設有支桿233，支桿233上設有第一移動板232，支桿233穿過第一移動板232，支桿233頂部設有頂板236，頂板236左端鉸接連接有第一遮板231，頂板236右端鉸接連接有第二遮板234，第一遮板231與第一移動板232左側之間鉸接連接有第一連桿230，第二遮板234與第一移動板232右側之間鉸接連接有第二連桿235。

還包括有升降裝置24，升降裝置24包括有第四滑軌240、第四滑塊241、擺動桿242、第二移動板243、推桿244、第三拉線245、第三繞線輪246、第二電機247、第三彈簧248和第四拉線249，支桿233左右兩側均設有第四滑軌240，第四滑軌240上設有第四滑塊241，左方的第四滑塊241與支桿233左側和右方的第四滑塊241與支桿233右側之間均連接有第三彈簧248，支桿233前側下方設有第二電機247，第二電機247前端連接有第三繞線輪246，第三繞線輪246上繞有第三拉線245和第四拉線249，第四拉線249末端與左方的第四滑塊241右側連接，第三拉線245末端與右方的第四滑塊241左側連接，支桿233上設有第二移動板243，支桿233穿過第二移動板243，第二移動板243與第一移動板232之間連接有推桿244，第二移動板243左側和右側均與第四滑塊241頂部鉸接連接有擺動桿242。

第一拉線8和第二拉線21的材質均為鋼絲繩。

工作原理：當在戶外施工時，將工作人員聚集在放置箱18前側辦公，此時啟動第一電機3順轉，帶動第一繞線輪10和第二繞線輪12順轉，將第一拉線8和第二拉線21放出，在第一彈簧6和第二彈簧20的彈力作用下，使第一隔音板7和第二隔音板19向外運動，從而有更多的隔音辦公空間，使隔音效果更好。

因為遮陽裝置23包括有第一連桿230、第一遮板231、第一移動板232、支桿233、第二遮板234、第二連桿235和頂板236，放置箱18頂部設有支桿233，支桿233上設有第一移動板232，支桿233穿過第一移動板232，支桿233頂部設有頂板236，頂板236左端鉸接連接有第一遮板231，頂板236右端鉸接連接有第二遮板234，第一遮板231與第一移動板232左側之間鉸接連接有第一連桿230，第二遮板234與第一移動板232右側之間鉸接連接有第二連桿235，所以當工作人員在戶外辦公需要遮擋太陽或雨水時，人工向上推動第一移動板232，帶動第一連桿230和第二連桿235向上運動，使第一遮板231和第二遮板234向上運動，從而有更大的遮擋空間。

因為還包括有升降裝置24，升降裝置24包括有第四滑軌240、第四滑塊241、擺動桿242、第二移動板243、推桿244、第三拉線245、第三繞線輪246、第二電機247、第三彈簧248和第四拉線249，支桿233左右兩側均設有第四滑軌240，第四滑軌240上設有第四滑塊241，左方的第四滑塊241與支桿233左側和右方的第四滑塊241與支桿233右側之間均連接有第三彈簧248，支桿233前側下方設有第二電機247，第二電機247前端連接有第三繞線輪246，第三繞線輪246上繞有第三拉線245和第四拉線249，第四拉線249末端與左方的第四滑塊241右側連接，第三拉線245末端與右方的第四滑塊241左側連接，支桿233上設有第二移動板243，支桿233穿過第二移動板243，第二移動板243與第一移動板232之間連接有推桿244，第二移動板243左側和右側均與第四滑塊241頂部鉸接連接有擺動桿242，所以當人想遮擋太陽或雨水時，啟動第二電機247轉動，帶動第三繞線輪246轉動，將第三拉線245和第四拉線249收回，使擺動桿242向上擺動，帶動第二移動板243向上運動，帶動第一連桿230和第二連桿235向上運動，使第一遮板231和第二遮板234向上運動，從而更加方便。

因為第一拉線8和第二拉線21的材質均為鋼絲繩，鋼絲繩具有質量好，牢固性強的特點，所以第一拉線8和第二拉線21的使用壽命長。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
