技術領域：

本發明涉及連鎖組合砌塊拼裝構件建筑房屋的方法。使用不同類型的組合砌塊拼裝成各部品化構件，適應機械化裝配成不同層高，不同設防要求房屋的一種方法，最終能取代現有的紅磚磚混結構建筑而成為新一代建筑結構體系。該連鎖系列產品，既適合經濟落后地區人工組砌，又適合經濟發達地區進行工業化生產與裝配，涉及墻體墻材改革、公共安全房屋建筑等交叉技術領域。

背景技術：
：

從國內墻體材料發展大的方向來看，由于所新開發的形形色色的墻體材料未能全面蘊含秦磚的內在文化，造成建材行業建材品味不高，問題產品層出不窮，生產企業效益低下，質量以次充好現象嚴重，致使我國墻材長期無法與傳統紅磚抗衡，盡管動用政府行為層層強制“禁實”，最終還是導致我國墻材改革至今處于事倍功半的局面，在沒有培養出臺真正能替代秦磚結構建筑的體系之前，甚至有可能因咽廢食，將我國特有的秦磚建筑文化在中國土地上無為消失。

現行應用砌塊類型之一是在已經取得現在建房建筑方法的“一種多功能聯磚抗震防裂組合砌塊的組合結構結構”，專利號2l201310200644.0原取得的發明專利技術重在解決傳統人工砌筑方法，構建單層或多層房屋，由于塊體凹凸型狀，使用傳統砂漿砌塊方法不大適宜，施工速度慢，只適合經濟條件相對落后的地區建筑，沒有涉及到組合砌塊拼裝房屋的領域，影響該項目技術、產品的全面發展與進一步推廣。

現行應用砌塊類型之二是一種墻體呈水平灰縫、塊體內凹凸連鎖的功能性組合砌塊，呈一字形組砌僅用于填充墻，無適合結構柱變化的組合塊體，不能獨立組合構筑房屋和適宜現代裝配式構筑房屋。

現行應用砌塊之三是一種普遍的在國內應用的填充或承重墻建筑砌塊，但建筑的方式是按部就班地人工一塊一塊地磊塊建筑，沒有連鎖與組合結構功能，房屋結構與設防造價太高。目前，也無人試圖將砌塊用機械化裝配形式構筑房屋的案例。國內有幾種輕型配套式房屋技術服務于市場，出現一個不可忽視的背景問題，即國內相關技術權威及投資企業對于國情的認識差異，偏重于全裝配板式或鋼構件房屋技術，一個共同傾向，就是開發者忽略了用戶對傳統紅磚磚混結構建筑與新的技術構建的房屋體系之間存在較大的造價與文化差異所帶來情感上或經濟承受能力的被動接受障礙。這是因?yàn)閭鹘y(tǒng)所建房屋使用壽命百年、千年，而現代建筑壽命僅幾十年甚至十幾年，遠不及用戶對“秦磚”房屋的可信度。如在本地投資開發建設的一種現代拼裝建筑，加上造價高，從市民接受的情況看，很不樂觀，房屋竣工多年，卻無人認購。本發明的多組類型的強于紅磚強度和質感的水泥組合砌塊制品，特別是其中已獲發明專利的具有特異抗震功能型體連鎖組合類砌塊，這種出于傳統磚混結構又優于這種結構的砌塊建筑，其厚重感與安全感，基本上無文化情感與價格接受障礙，較易被用戶接受。更重要的是，無需加大抗震設防投資，生產手段及設備在國內到處普及，可以改造通用，具備規模發展的基礎條件。系列產品能廣泛應用于各類房屋建筑、交通橋梁隧道、海綿城市管廊、城市道路、水利山體護坡等建筑物，而且具有保溫性能良好，能夠滿足建筑節能50％以上的變化要求，特別是在房屋的綜合抗震功能與任何同類建筑比較，這種建筑在地震發生后給人逃生的時間從十二秒鐘提高到十倍以上，在生與死的關鍵時刻，能真正開避出一條有效的生命通道這一重要特點的前提下，還能有效地利用城市建筑垃圾、工業礦業廢渣、城市生活垃圾、城市污泥、農業作物秸稈、江河湖海淤泥等廢棄資源生產出各種全方位連鎖與限位連鎖組合砌塊。使房屋綜合造價低于現行任何一種建筑。研究開發完善和推廣這種真正符合國情下的既能勝任又優于傳統磚混結構的新的連鎖砌塊建筑結構體系，能形成一條新的產業鏈，這對我國未來城市建設，豐富和提升我國建筑技術水平，對加速我國墻體改革進程，挽救、傳承和發展我國特有的“秦磚”建筑文化，具有重大社會意義與經濟價值，這更是本行業幾代有識之士為之奮斗所期待實現的夢想！

技術實現要素：

本發明的目的是針對已有以及現有的社會背景、技術背景存在的問題進行改進和進一步創新，提供一種產品更趨完善的、市場應用前景更廣闊的構筑方法，可供用戶選擇的、產品功能化組合的砌塊型式，既能原始人力手工砌筑構建房屋，也可以適應產品部品化、生產產業化、裝配機械化，以全面替代傳統磚混結構建筑的真正適合國情的全方位新概念、新方法、新的產業鏈所型成的新的建筑體系。在本發明內容中，任選一組組合砌塊即可拼裝成梁、柱，拼裝成樓板，拼裝成墻體為主的房屋結構部件。這種拼裝結構形式，適宜于任何一種功能性組合砌塊構筑抗震房屋，尤其是凹凸全方位連鎖組合砌塊房屋建筑，而且也適應現行高層建筑的填充墻及配筋砌體建筑。

本發明的技術方案是一種連鎖組合砌塊拼裝構件建筑房屋的方法，包括裝配房屋的構件：結構柱、梁、墻體、樓板，其特征在于所述的：結構柱，梁、墻體、樓板分別由墻體表面呈凹凸錯位灰縫或水平錯位灰縫不同類型的外墻、內墻吻合連鎖與復合連鎖以及限位連鎖的倒角、倒邊的連鎖組合砌塊拼裝而成的連鎖結構柱、連鎖梁、連鎖墻體和連鎖樓板等主要構建；每一種構件在垂直方向孔洞內配有可供吊裝與加強結構雙重作用的吊環加強鋼筋，使每一構件成為可吊運拼裝的標準獨立構件；連鎖結構柱與連鎖墻體等高，連鎖樓板與房屋開間等寬，樓板可擴大拼裝，使用機械吊裝設備根據圖紙?jiān)O(shè)計逐層拼裝，拼裝后的連鎖梁與連鎖墻體處于水平方向連鎖結構狀態，連鎖結構柱與連鎖墻體節點統一于垂直結構連鎖狀態；連鎖樓板與連鎖墻體處于鋼筋或鋼管混凝土結構狀態。

本發明所述倒邊、倒角的a類全方位連鎖組合砌塊其特征是：墻體表面水平方向呈凹凸錯位灰縫的連鎖砌塊，每一塊砌塊連接前后壁的肋上，或上、或上下設有穿筋槽口，這一組合砌塊分為主塊和分別為主塊長度的二分之一、四分之一、四分之三輔助塊以及l(fā)型節點轉角塊、t型節點轉角塊等基本塊體，砌塊塊體上除了在砌塊水平方向設了凹面與凸榫外，砌塊的內外兩壁設有連接兩端凸起并與之持平的水平臺階鎖榫，組砌成墻體后，塊與塊之間，上下左右呈全方位凹凸連鎖結構關系；

所述的墻體表面呈水平與水平錯位灰縫的連鎖組合砌塊，為b類吻合連鎖組合砌塊，該類組合砌塊其特征是：砌塊內部塊與塊之間頂面設置水平凸榫，底面設置水平凹槽，上下為吻合連鎖結構，每一塊砌塊連接前后壁的肋上，或上或上下設有穿筋槽孔，這一連鎖組合砌塊分為主塊、分別為主塊長度的二分之一、四分之一、四分之三輔助塊以及l(fā)型節點與t型節點轉角塊等基本塊體；

所述的墻體表面呈水平錯位灰縫的限位組合連鎖砌塊，為塊與塊之間上下平行，左右為吻合連鎖或左右限位連鎖結構，為c類組合砌塊，其特征是：每一塊砌塊連接前后壁的肋上，或上或下或上下設有穿筋槽孔，這一組合砌塊分為主塊、分別為主塊長度的二分之一、四分之一、四分之三輔助塊以及l(fā)型節點與t型節點轉角塊等多種塊體；

以上分別所述a、b、c不同類型的組合砌塊，還設置了厚度比外墻薄的內墻組合砌塊，同樣由主塊，主塊長度的二分之一、四分之一、四分之三輔助塊、一字型的l型轉角輔助塊，t型轉角塊以及外墻與內墻轉換過渡調節成t型方向的基本塊體，或上下左右全方位連鎖，或上下連鎖或左右吻合連鎖與左右限位連鎖多種連鎖形式，利用以上任一一組不同連鎖形式的組合砌塊可組砌成內墻與外墻等厚墻體及外墻與內墻不等厚墻體和房屋樓板、l型、t型、十字型以及四方型體結構柱、內外墻體門梁、窗梁、挑梁等房屋結構部件。

本發明所述的結構柱分別為l型t型或十字型和四方形四種形狀的結構柱，其特征是：其中l(wèi)型轉角塊與1/2輔助塊組合成l型轉角構造柱；由為主塊長度的1.5倍的一字t型塊與l轉角塊及1/2輔助塊組合成t型結構柱；由一字t型塊依次上下縱橫交叉吻合連鎖砌筑，與1/2輔助塊組合成十字結構柱，由內墻主塊與l轉角塊組成的四方結構柱所有獨立的結構柱與墻體節點開口狀即結構形狀或?yàn)檠辔矄蝹€(gè)凹孔與燕尾單個凸榫套入自動連鎖結構；或?yàn)閷?duì)稱燕尾孔型復合連鎖形式；或分別為一前一后或一后一前交替變化的一凹一凸或一凸一凹的雙三角形孔、榫自動限位連鎖式結構；或?yàn)閱蝹€(gè)圓形把手式凹孔或?yàn)閱蝹€(gè)圓形把手式凸鎖榫自動連鎖式；或互為對稱圓孔復合限位連鎖式結構；或分別為相對應的單個梯型凹槽孔、或單個梯型凸鎖榫水平限位連鎖式結構；或分別為相對應的雙個梯型凹槽孔、或雙個梯型凸鎖榫水平限位連鎖式結構；或分別為相對應的單個矩型凹槽孔或單個矩型凸鎖榫水平限位連鎖式結構；或分別為相對應的雙個矩型槽孔或雙個矩型凸榫水平限位連鎖式結構；或分別為相對應的單個半圓槽孔或單個半圓凸榫水平限位連鎖式結構；或分別為相對應的雙個半圓槽孔或雙個半圓凸榫水平限位連鎖式結構；或分別為一前一后或一后一前交替變化的一凹圓孔一凸圓榫水平限位連鎖式結構；或分別為一前一后或一后一前交替變化的一凹梯形槽孔一梯形凸榫水平限位復合連鎖式結構；或分別為一前一后或一后一前交替變化的一凹矩形槽孔一凸矩形凸榫限位連鎖位式結構；或分別為單三角型凹槽孔或單三角型凸榫水平限位連鎖式結構；或分別為雙凹三角型孔或雙凸三角型榫限位連鎖式結構；或分別為倒角齊邊形無限位復合連鎖式結構；或分別為鋸齒形水平限位連鎖式結構；或分別為1/2矩形凹凸臺階水平限位連鎖式結構；或分別為四方矩形無限位復合連鎖結構型形式；所有結構柱與墻體節點結構或?yàn)椴逅◤?fù)合連鎖；或插入鋼筋籠澆注混凝土復合連鎖；或用鋼筋卡環套入結構柱塊端面與墻體塊端面用點焊焊接后澆注混凝土復合連鎖形式。

本發明所述的連鎖組合砌塊拼裝構件裝配房屋的方法，其特征是：結構柱與墻體所使用的組合砌塊，進行了塊體倒角、倒邊技術處理灰成墻后在墻體表面形成凹形灰縫槽口，即主要灰縫已在墻體表面呈現，用結合墻面粉飾的工藝進行防滲封實處理，以替代傳統持刀揩灰砌筑方法。

本發明所述的一種連鎖組合砌塊拼裝構件建筑房屋的方法，所述梁包括門梁、窗梁、挑梁，所述梁其特征是：均用一層或兩層砌塊連鎖組砌而成，在每一層所設的穿線槽孔中布置水平鋼筋和在孔洞中布局垂直與水平交叉焊接點鋼筋，所有凹凸連鎖組合類砌塊所形成的梁、上下凹凸面都能與墻體凹凸吻合連鎖。

本發明所述的連鎖組合砌塊拼裝建筑房屋的方法所述的墻體，其特征是：包括由門梁、窗梁組合下的帶門洞墻體與帶窗洞墻體和無洞整板墻體或分片組合墻體，所拼合的墻體四周砌塊孔洞中布有加強與吊運兩用的帶環鋼筋，或頂端帶孔的吊環鋼管，窗洞與門洞兩側砌塊孔洞中布局有加強與吊運兩用的帶環鋼筋或鋼管，墻體上設置布筋簡易圈梁，下設布筋簡易地腳圈梁，所布筋孔洞中用混凝土填實，砌塊其余孔中澆注填充保溫材料，并將垂直布管與水平與各結構柱與墻體節點面所開設的孔型與榫型相對稱或相對應，以及墻體兩端敲擊穿線肋設置供安裝水平插栓用的導孔或?qū)Ч埽淮涡詫?shí)施到位；

所述拼裝內墻墻體或?yàn)榉菨沧⑵鰤K墻或?yàn)閺?fù)合澆注自保溫連鎖砌塊墻體，其方法特征是：利用連鎖組合砌塊拼裝澆注復合保溫材料墻體，使用液壓折合式震動模臺液壓支柱支撐角度大于90°斜度的拼合部件依托支撐平臺上，將已拼合好的空心墻體，對孔洞中注入發泡保溫混凝土后，液壓折合裝置將斜度平板連同所拼合的墻體緩緩放平，使原本受壓＞3m的發泡體變成只有十幾厘米的水平受壓膨脹體，保證發泡體在墻體砌塊孔洞中基本在無壓狀態下的平穩成型，使墻體真正達到自保溫效果，澆注物料之前必須將所有地面孔洞封實，在放平之前將墻頂孔洞封實。

本發明所述的連鎖組合砌塊拼裝構件建筑房屋的方法其特征是：所述的結構柱和墻體的拼裝方法，結構柱與相對應連鎖結構的前提是連鎖拼裝，并根據設計定位需要，在墻體的梁高度的分段處對水平砌塊上將所設的兩穿線槽中間的肋敲破，即在結構柱與墻體裝配時，便形成了一個由結構柱的一端至墻的另一端的水平孔洞，在這個孔洞中，可以預埋導管和橫向穿線管，在柱、墻拼裝對接時利用鎖栓件水平插入限位連鎖；

所述在組合拼裝結構柱和墻體時，組合砌筑構件使用砂漿工藝其特征是：采用粘膠浸染法，組合拼裝墻體等部件時，將普通建筑用膠，參入水泥，經攪拌，用平底盒件盛裝，將砌塊在混合漿液中浸粘一下，用水泥砂漿勾勒或靠?jī)?nèi)外粉飾層抹實。

本發明所述的連鎖組合砌塊拼裝構件裝配房屋的方法，所述的樓板分為實施例1的砌塊組合樓板和實施例2的菱型布筋盲孔樓板，所述的砌塊組合樓板實施例1，其特征是：該砌塊組合樓板使用主塊和為主塊長度的1/2輔助塊，結合水平與縱向布筋和在砌塊孔中澆注混凝土，經養護成剛性結構件后，直接在墻筒體上安裝；所述棱型布筋盲孔樓板，其特征是：該種結構方法結構方法為在平臺上水平布局加強筋，縱向布局與起吊兩用的鋼筋籠，孔中澆注混凝土；所述實施例2棱形布筋盲孔樓板，是預制棱形布筋網，在網的四角或預先預埋或后期均設有l(wèi)角墻體形成封閉的三角型加強筋，即該加強筋兩端伸出的呈直角的筋頭部份，在安裝樓板時，直接錨入拼合的l角砌塊墻體中與布有豎向加強筋的芯柱，預留的部分孔洞中用混凝土填入凝固，并貫穿每一樓層，以此在結構上加強對墻體的控制，使原本呈四方型的墻筒體在結構力學性上型成“八方”結構墻筒體，進一步提高房屋的抗震功能。

本發明所述的連鎖組合砌塊拼裝構件裝配房屋的方法，所設有l(wèi)、t、十字型四方形結構柱，其特征是：在所有l(wèi)、t、十字型四方形結構柱孔洞中設有可以貫通每層樓板的鋼質套管或鋼筋，每層墻體中的心柱，結構柱中所布局的鋼筋水泥混凝土結構與水平墻體布筋只在每一皮水平砌塊中焊接，柱中鋼管套管以大套小貫穿每層樓，或結構柱中布局加強筋，上下層焊接升高，低層次的房屋不必布局加強筋，僅用素混凝土填實。

本發明所述的連鎖組合砌塊拼裝構件裝配房屋的方法，其特征是：當各結構件養護成型，房屋基礎已就位，然后按照基礎圖紙?jiān)O(shè)計開間大小，結構柱位置將個部件運至現場如圖30或先吊裝結構柱，結構柱中設有基礎吻合的鋼管或鋼筋，鋼管則以大套小套就位，鋼筋則焊接到位，通過角度調整工裝工具，調整角度后再裝配墻體，形成房屋筒體后，再裝配樓板以及其它常規預制件如樓梯、陽臺等。如此逐間、逐層裝配成復合設計要求的抗震房屋。

本發明所述的連鎖組合砌塊拼裝構件裝配房屋的方法，其特征為：按其使用一種組合連鎖砌塊由結構柱、墻體部件拼裝結構型式，可以組合成單層墻體的各開間房屋筒體，結合樓板布筋技術帶來的“八方”墻體工藝實施，然后吊運拼合成斷冷熱橋式的夾層墻體房屋，內外層間距型成的夾心孔填入防火隔熱保溫材料。

本發明房屋所需的l、t、十字形四方形結構柱，拼裝時柱底通過內設的鋼管或鋼筋籠，構件上下鋼管可以大小凹凸套合，可以通過對鋼筋籠孔洞澆注與地面基礎布筋形成混凝土結構；墻體所設芯柱，可根據房屋設計高度對所對應的孔洞中或配置插入加強筋，或用素混凝土填實，但不論以何種加強結構形式，在多層房屋建筑中，所強調的特點是，此種凹凸灰縫連鎖結構能隨地震跳動而靈活跳動的“以軟碰硬”“以靜待動”、地震縱向破壞力遠大于水平破壞力的理論支撐要點，主要利用每層能互相制約的連鎖結構砌塊組成的各連鎖的部件相互制約的凹凸齒結構型式靈活地去抵銷地震的破壞能量，而并非強調房屋整體的剛性抗震能力去“以硬碰硬”的方式，因此，這種以層層連鎖組合的砌塊墻體、連鎖組合的結構柱為主結構的拼裝式代磚混結構房屋中所必需的水平與縱向鋼筋或鋼筋籠焊接點，只是考慮在墻體中的每一層水平的砌塊中進行，不需在每一縱橫的交叉點焊牢，以免增加不必要的工藝與材料的開支和免于在房屋遇地震的情況下，引發墻體開裂反而對抗震不利或適得其反。

本發明組合拼裝砌塊塊體，布筋適應代傳統磚混結構建筑，只要改變配方容重，也可以適應高層框架結構填充墻。

構件裝配房屋時，可以先定位結構柱，后裝墻體，最后裝樓板，也可以先定位墻體，后裝結構柱，最后裝樓板。

本發明組合拼裝部件，為進一步提高房屋墻體隔熱保溫性能，根據地域的需要，可拼裝成內外墻斷冷熱橋夾芯墻筒體房屋。

本發明所述各種結構件拼裝量大，必須有相應的設備特殊設計了一種液壓折合式拼裝模臺，其特征點是：由拼裝部件的依托支撐平板底座，工人拼裝站立平臺，液壓油缸、機座、油箱等各部件組，該平臺依托平板，通過油缸液壓靜力和中心支撐軸與換向支撐軸的關連作用，可以將荷重下的構件進行0-90°范圍內升降。同時也是復合墻體必須使用設備。

本發明拼裝房所涉其它帶有共性的如樓梯、涼臺等都可以執行產品部品化予以配套，個別需加強的部位可以二次復合處理。

本發明整體優勢表現在：

其一，所在結構部件可在工廠或工地現場低空作業完成，減少了建筑密集的人力在高空作業的風險；

其二，便于地面精細實施各種工藝，如墻體裝飾多功能布局實施到每一細節；

其三，由于砌塊的表面平整及幾何尺寸的精確度高，加快了施工速度，減少了砂漿使用量，降低了建筑成本；

其四，解決了現澆技術中需消耗大量模板和鋼管支架，施工緩慢的問題。

其五，結合設施的輕便配套，可以在大規模舊城改造的工地現場，從處理建筑垃圾到就地取材生產砌塊組合構件，直到房屋拼裝，可減少大量的原材料運輸量，對于發達城市，減少城市道路因運輸廢料而導致的第二次污染，減少交通堵塞，都具有顯著的社會效益與經濟效益，僅運輸成本就可以降低整體建筑投入的15％左右；

其六，組合砌塊拼裝，投入設備簡便，規模可大可小，可因地因人選擇，相對以往紅磚砌筑房屋，工藝、工序更要簡單，應用更加方便，造價更加便宜，質量更加優良，就同等房屋質量要求下的房屋，平均綜合造價等降低10-20％不等。

其七，由于組合砌塊的連鎖作用所體現的簡易有效抗震設防獨特的科學性，其組合的構件所構建房屋，在達到抗震級別設防要求的前提下可以大量減少鋼材的應用，對偏遠經濟欠發達的地區同樣對降低建設者的成本而抗震效果更加可靠，能最大限度地減少地震突發給人民造成的生命財產損失具有重要現實意義。

其八，組合連鎖砌塊建筑結構體系，傳統磚混結構體系，與中國幾千年傳統建筑文化一脈相承，用其構筑的房屋在國民心中既無文化差異接受障礙，也少于現行房?jī)r(jià)上的經濟接受障礙，該系列產品既可用于底層，也可用于高層建筑，即可用于房屋建筑，也可廣泛用于交通、橋梁、隧道、海綿城市管廊、城市街道路面、水利護坡設施等建筑物，是全面取代傳統紅磚地位的最理想產品，其項目產業鏈的開發對振興我國建材行業，對我國實行墻體改革終極目標，弘揚我國建筑傳統文化，拓展我國更廣闊的應用領域空間，促進社會經濟發展將作出巨大貢獻。

附圖說明：

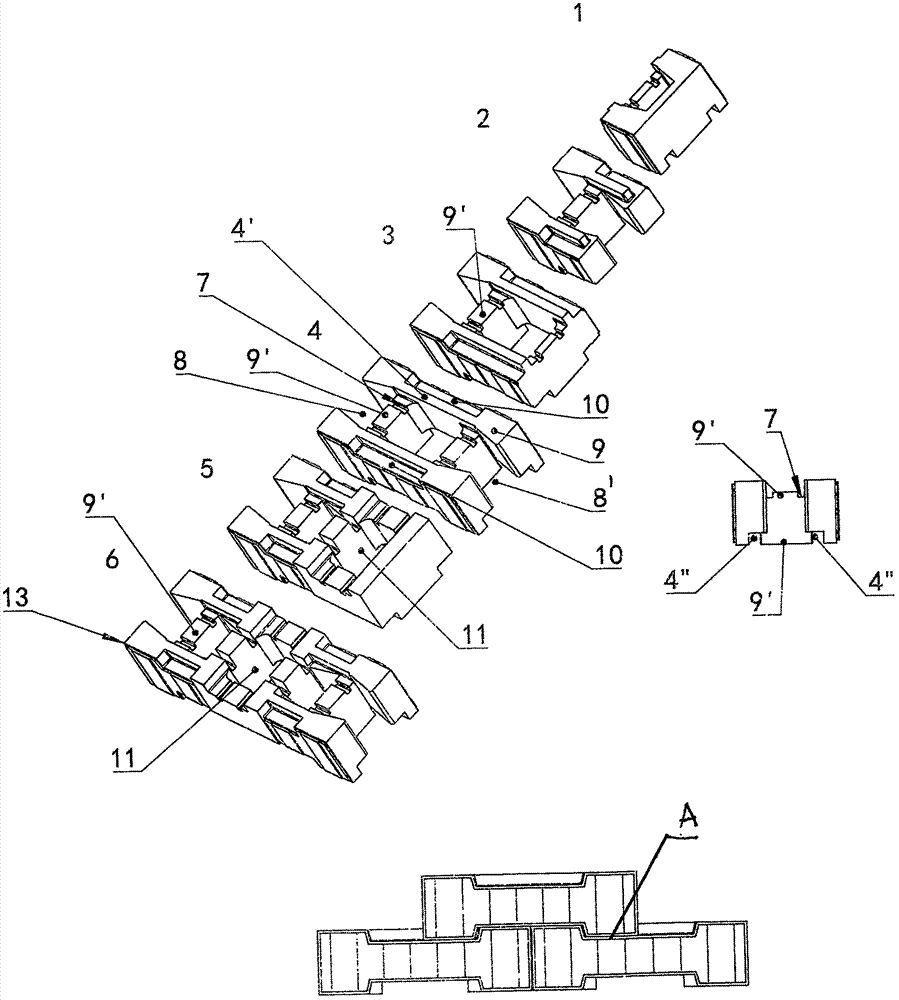

圖1是a類凹凸灰縫以主塊4為主的三排孔凹凸連鎖加防滲凹凸臺階上、下、左、右、壁前壁后全方位連鎖組合砌塊塊形示意圖。

圖2是a類凹凸灰縫以主塊4為主的單排孔臺階復合上、下、左、右凹凸連鎖組合砌塊塊形示意圖

圖3是a類凹凸灰縫以主塊4為主的三排孔“目字”形上、下、左、右凹凸連鎖組合砌塊塊形示意圖

圖4是a類凹凸灰縫以主塊4為主的內墻雙工字單排孔上、下、左、右凹凸連鎖組合砌塊塊形示意圖

圖5是a類凹凸灰縫以主塊4為主的內墻單排孔雙工字形上、下、左、右凹凸連鎖組合砌塊塊形示意圖

圖6是a類凹凸灰縫以主塊4為主的內墻單排孔日字上、下、左、右凹凸連鎖組合砌塊塊形示意圖

圖7是b類水平灰縫以主塊4為主的目字形單排孔上下、水平梯形壁前壁后限位連鎖與左右燕尾吻合聯鎖組合砌塊塊形示意圖

圖8是b類水平灰縫以內墻主塊4為主的單排孔雙工字形上、下水平壁前壁后限位連鎖組合砌塊塊形示意圖

圖9是b類水平灰縫以內墻主塊4為主的單排孔日字形上、下水平壁前壁后限位連鎖組合砌塊塊形示意圖

圖10是c類水平灰縫以主塊4為主的雙工字形平行四邊形單排孔端頭為燕尾孔榫吻合聯鎖組合砌塊塊形示意圖

內墻連鎖組合砌塊主塊4為主的日字形單孔排孔以布筋手段達到連鎖結構塊形示意圖

圖11a為上、下、左、右前后全方位連鎖墻體表面呈a類凹凸灰縫連鎖類組合砌塊中相關塊體組合的①l型結構柱、②t型結構柱、③十字型結構柱立體示意圖。

圖11b為水平方向上、下、左、右前后全方位凹凸連鎖墻體表面呈水平灰縫類連鎖組合砌塊相關塊體組合的①l型節點結構柱、②t型節點結構柱、③十字型節點結構柱立體示意圖。

圖11c為塊體之間上下平行左右連鎖類組合砌塊中相關塊體分別組合的①l型節點結構柱、②t型節點結構柱、③十字型節點結構柱立體示意圖。

圖12是連鎖砌塊主體與1/2輔助塊拼合的布筋門梁、窗梁示意圖。

圖13是連鎖砌塊主體與1/2塊輔助拼合的布筋挑梁或窗梁示意圖。

圖14是由水平面端頭連鎖砌塊類主塊與1/2輔助塊拼合的布筋門梁、窗梁示意圖。

圖15是由連鎖砌塊在拼裝臺上配合布筋拼合的l型結構柱立體示意圖。

圖16是由連鎖砌塊在拼裝臺上配合布筋拼合的t型結構柱立體示意圖。

圖17是由b類連鎖砌塊在拼裝臺上配筋組合的樓板立體示意圖。

圖18是由連鎖砌塊在拼裝臺上拼合的帶窗洞墻體立體示意圖。

圖19是連鎖砌塊結構柱與墻體卡件焊接或使用插栓拼裝結構方法示意圖。

圖20是連鎖砌塊結構柱與墻體不等寬塊體結構示意圖。

圖21是連鎖砌塊結構柱與墻體使用混凝土澆注拼裝結構示意圖。

圖22是連鎖砌塊結構柱與墻體使用豎向鋼筋籠鎖栓式拼裝結構示意圖。

圖23是連鎖砌塊結構柱與墻體節點使用水平錨栓與垂直連鎖相結合的拼裝結構示意圖。

圖24是由b類連鎖砌塊與配筋方法組砌的樓板裝配結構示意圖。

圖25是實施例1由a類連鎖砌塊與配筋方法組砌的砌塊樓板裝配結構件示意圖。

圖26是實施例2盲孔樓板布筋結構示意圖

圖26’是實施例2使用模具成型的棱形布筋盲孔樓板與墻體裝配結構示意圖。

圖27是實施例2棱形布筋盲孔樓板加寬拼裝焊接示意圖。

圖28是在房屋基礎結構柱樁基上安裝結構柱示意圖。

圖29是利用調整工具校正結構柱示意圖。

圖30使用吊裝設備吊裝帶門洞墻與結構柱連鎖拼裝示意圖。

圖31、32使用吊裝設備吊裝帶窗洞墻體與結構柱連鎖拼裝示意圖。

圖33使用吊裝設備吊裝整板墻體與結構柱連鎖拼裝示意圖。

圖34使用吊裝設備吊裝樓板示意圖

圖35是樓板、柱、墻體、房屋整體起吊裝配示意圖

圖36使用任一組組合內墻連鎖砌塊，組裝成斷冷熱橋夾心墻筒體示意圖。

圖37、38、39是液壓折合或拼裝模臺工作示意圖。

具體實施方式：

下面結合附圖和實施例對本發明作進一步的說明

如圖1所示，是一種三排孔全方位多功能性連鎖組合砌塊，是以圖1中主塊4為核心，構成了分別為主塊長度的3/4圖1中3、2/4圖1中2、1/4圖1中1和l型圖1中5、t型圖1中6等塊體構成一種在構筑的墻體表面為a種凹凸錯位連鎖灰縫類型的組合砌塊，成為拼裝結構柱、梁、墻體及樓板最終能裝配成房屋的最基本零件，在圖1中所示的9與10形成塊體之向上下左右凹凸連鎖結構關系；4與4′形成塊體之間的水平左右連鎖關系，4′與塊體上平面兩頭凸鎖榫的內側相連持平，形成一個與塊體外側凹平面10為相對應的臺階，與塊體底面形成的相對應的4″凹槽能吻合連鎖，既進一步增進了墻體塊體之間水平限位的作用，又能避免墻體內外產生組砌后的直線通縫，既防水防滲，又能增加阻斷冷熱橋的功能。此種連鎖組合砌塊只適宜于高噸位上下雙向液壓成型機生產。

如圖2所示，為與圖1所述功能性作用相似的一種單排孔墻體呈凹凸灰縫的連鎖組合砌塊，這一組砌塊由主塊圖中4、3/4圖中3、1/2塊圖中2、1/4塊圖中1、l轉角塊圖中5和t型轉角塊圖中6等基本塊型組合成一種組合連鎖砌塊。主塊形如“雙工字”，塊體兩端為對稱式燕尾開口孔圖中8、8′。

如圖3所示，此種組合連鎖砌塊適宜于國內普通固定式或行走式成型機生產，但須設置抽芯模。為圖1所述功能性作用相同的一種“目字”型三排孔、墻體表面呈a類凹凸錯位灰縫的連鎖組合砌塊，砌塊由主塊圖中4、3/4圖中3、1/2塊圖中2、1/4塊圖中1、l轉角圖中5和t型轉角圖中6基本塊型組合成一種組合連鎖砌塊。以主塊為核心的塊體上，沒有設水平連鎖與防水的臺階，主塊兩端開孔形狀為單個燕尾孔8，塊體肋上設有穿筋用的槽孔7，此種塊體為適應國內固定或行走式，普通臺震與模壓設備生產而設計，但需改裝或設置抽芯模。

如圖4所示，為圖1所述的功能性作用相似的一種“雙工”字形單排孔、墻體表面呈a種凹凸錯位灰縫類型的組合連鎖砌塊，由主塊圖中4、3/4圖中3、1/2塊圖中2、1/4塊圖中1、l轉角圖中5和t型轉角圖中6基本塊型組合成一種組合連鎖砌塊。主塊兩端開孔形狀為“燕尾”孔8，塊體面層肋上均開有可穿筋的穿線槽7，此種塊體適應國內普通臺震固定或行走式設備生產。

如圖5所示，為圖1所述的一種與外墻配套使用的內墻組合連鎖砌塊，這一種組合砌塊中設有圖5中7′的外、內t形轉角連鎖塊，塊體與外墻吻合連鎖的一端肋上設有布筋槽7，內墻一端肋上設有布筋槽7，其它塊體肋上均設有布筋槽，這一組合砌塊分別由主塊4、1/2塊2、3/4塊3、1/4塊1、l角塊5和t形轉角與十字共用塊6組成。本組產品適合于固定式普通模震或臺震設備或行走式設備生產，需設抽芯模。

如圖6所示，為圖5所述的一種與外墻配套使用的內墻組合連鎖砌塊，這一組合砌塊中設有l(wèi)轉角塊，它一側由為主塊塊體的3/4與另一側為塊體長度的1/4呈90°角度結合而成，在凸鎖肋的上下設有穿線槽孔7，此一組合砌塊分別由主塊圖中4、1/4圖中1、1/2圖中2、3/4圖中3、l轉角塊圖中5、t型與十字共用塊圖中6以及直角轉角塊圖中9所組成。此種組合砌塊的另一特點是上下對稱，可以翻個跟頭正反方向砌筑，能適應各種矩形結構柱和l、t、十字型結構柱拼裝，適宜于高噸位雙向液壓成型設備生產。

如圖7所示，為一種墻體表面呈b類水平錯位灰縫，水平內連鎖與端頭燕尾孔垂直雙重連鎖型的組合砌塊，主塊形體為“貝”字型，砌塊的水平面外側設有從塊一端到另一端的凹鎖面10和凸鎖平面4′，凸鎖平面與塊體肋9′持平，塊體肋設有對稱平行的穿線槽孔7，這一組合砌塊分別由主塊1，主塊長度的1/2、2；1/4、1；3/4、4；l轉角塊5和丁字與十字轉角塊6組成；當組砌墻體時，圖中10與4″、4′與10′上下水平凹凸限位連鎖，8與8′水平吻合限位連鎖，本組產品適合于國內普及較廣的模震，或模震加臺震的砌塊成型機生產，但需改設抽芯模。

如圖8所示，為配合圖7外墻構筑房屋的一組同類型內墻水平限位連鎖與內外墻連鎖的組合砌塊，它分別由主塊4、為主塊長度的1/4、1；1/2、2；3/4、3；l轉角5、t型與十字轉角共用塊6以及內外墻t型轉角塊過度連鎖塊7a組成；當一字墻組砌后，塊中上平面凸鎖榫4′與10′水平與垂直吻合限位連鎖，當外墻與內墻組成t型墻時，使用l過渡連鎖塊7a，塊體7a中的11與圖7中外墻6丁字塊中心孔11孔形吻合，由塊體4′與10′上下凹凸吻合限位連鎖。組合成t型連鎖結構柱、墻。此種組合類水平限位連鎖砌塊適合國內普通砌塊成型機設備經改造成抽芯模形式，塊體雙向凹面朝上，即可生產。

如圖9所示，為適應圖8所示類型的水平限位連鎖組合砌塊所設的一組內墻連鎖砌塊，這一組砌塊的突出特點是，增設了可以直接轉角的對稱式l型轉角塊9、9′，因?yàn)檫@種上水平凹凸與下水平凹凸限位連鎖非上下對稱連鎖，該l塊體不可用一種塊體轉角而必需是由一對相反方向的l塊體來適應房屋中的四角連鎖構筑和矩形構造柱構筑(見圖二申請的《由連鎖組合砌塊拼裝的結構柱及拼裝設備》發明專利圖12、13、14、15所示)，此種組合連鎖砌塊適合國內普通砌塊成型機設備或行走式設備，經改造的抽芯模形式，塊體水平凹面朝上生產。

如圖10所示，為c類墻體雙面呈水平錯位灰縫兩端水平吻合自鎖類組合連鎖砌塊，其各種轉角塊與主塊如結構柱5、6和墻體一側使用的塊體4′一端，為燕尾孔8另一端為吻合鎖的凸鎖榫8′，通過水平燕尾自鎖式，保證每一砌塊水平魚咬尾式的連鎖。結合插栓、灌砼或卡環焊實結構柱與墻體節點或吻合自鎖或限位被動式的連鎖。墻體增加垂直配筋量，這一組連鎖砌塊由主塊、分別為主快長度的1/2、3/4、1/3以及l(fā)轉角塊、t型與十字共用轉角塊組合而成。

以上組合砌塊，都在塊體四角進行了倒角處理如圖1中13所示，對塊體兩邊進行了倒邊處理，如圖1中14所示。

圖11a是根據國內適合生產的選型設備所設計的a、b、c三種不同連鎖形狀形式的墻體表面呈錯位凹凸連鎖灰縫的a全方位連鎖組合砌塊，使用如圖1、圖2、圖3、圖4組合塊體中的5同一l轉角塊方向轉90°位置交叉并與圖1中2組合成11a中的l轉角柱①，使用此圖中的6與5及2每層交叉砌筑形成圖11a型中的②t型結構柱，使用以上圖中的6與2十字交叉砌筑形成圖11a中的十字型結構柱③。以上各結構柱與墻體結合開口形狀為對稱燕尾孔，如圖1中的8、圖2中的8、圖3中8所示，以上各結構柱及墻體水平面塊體之間均呈錯位連鎖灰縫。墻角1′呈水平灰縫。見圖中1″所示。

圖11b是根據國內設備適合生產的選型設備所設計的a、b、c三種不同連鎖形狀與形式的中的一種墻體是水平灰縫的b種連鎖砌塊，組合利用圖7中的l轉角塊5與2兩種塊形，每層砌塊交叉組砌而成的l型結構柱①；圖12中②為利用圖7中的l轉角塊5與6以及2三種塊體，每層交叉組合而成的t型結構柱；③為利用圖7中的6與2塊體交叉組砌的十字型結構柱，結構柱與墻體結合的節點為與墻體一側塊體開口狀為對稱式燕尾孔，如圖7中8所示，其中l(wèi)角1″呈凹凸灰縫；其它構柱與墻體各塊體之間呈水平錯位灰縫。

圖11c是根據國內適合生產的選型設備所設計的abc三種不同連鎖形狀與形式的墻體表面呈水平錯位灰縫的c類組合兩端限位連鎖砌塊，如圖10中的l5轉角塊輪回變換90°與1/2調整塊2組合成l型結構柱；使用圖10中的6與5及2交叉組砌成t型結構柱②；由圖10中的6與2交叉組砌成十字結構柱③。以上各結構柱與墻體結合節點開口形狀為對稱燕尾孔，如圖10塊體中的8所示，以上各結構柱墻角1″及墻體各塊體之間呈水平錯位灰縫。所述所有l(wèi)形、t形、十字形結構柱已在同時申請的《由連鎖組合砌塊拼裝的結構柱及拼裝設備》圖文中詳細說明。所述四方結構柱，見同時申請的《由連鎖組合砌塊拼裝的結構柱及拼裝設備》文書中附圖12、13、14、15所示。

如圖12所示，由圖1-圖4和圖7、圖10中的主塊4一字形排列，在塊體4的上下布線槽上布局水平加強筋，在塊體孔洞中布局并焊接垂直加強筋后，對布筋孔洞澆注混凝土，經養護成型。其特征是能成為上、下均可與墻體凹凸齒吻合連鎖的窗、門梁、簡易窗梁見圖12中的4所示雙層結構的挑梁見圖13中的4和圖14中的4所示。

如圖30所示，由圖1-圖4在墻體呈凹凸錯位灰縫的全方位連鎖塊體4和塊體2組成帶門洞墻體；其中mc為配筋門梁或窗梁；3x為簡易配筋圈梁；5d為配筋地腳梁或挑梁，5a為吊裝布筋鋼環，所有布筋都在拼裝部件過程中布局到位。

如圖18所示，由圖1-圖4中的主塊4和輔助塊2組砌成的帶窗洞墻體，圖中mc為布筋窗梁；3x為簡易布筋圈梁；mc為布筋窗臺梁；3x為布筋地腳梁。

如圖17是用圖5、圖6、圖8、圖9內墻主塊4和輔助塊2拼裝砌塊的樓板，4h為垂直結構性鋼筋籠，5a’為縱向加強與吊環5a兩用鋼筋5a’或鋼筋籠4h，5a下端為所布鋼筋5a’焊接的鋼托板6b，樓板組砌完后，對垂直孔洞中澆注混凝土，經自然養護后成鋼性部件。

如圖24、25為砌塊組合樓板構件實施例1連鎖砌塊樓板在塊體中布局加強筋的示意圖，圖中4為內墻主塊，2為內墻1/2輔助塊；4h為穿入砌塊孔中的縱向鋼筋籠；5d為水平加強筋，6b為吊環鋼筋籠鋼托板，起固定與拼裝焊接作用。拼接砌塊樓板時，樓板一端圖24中的2為1/2塊塊孔，壓在墻體砌塊上與墻體孔洞吻合，插入鋼釬填入混凝土，樓板面積可以加大，拼裝時用電焊焊接的鋼托板6b，兩板相連予以焊接，再在拼合焊接糟口抹實防水砂漿。

如圖26為實施例2盲孔樓板配筋示意圖布局鋼筋時，每一單塊四個角中保證兩個直角布有彎頭8鋼筋或四個角均設有彎頭8鋼筋，當樓板與房屋開間面積相等時，所有彎頭8鋼筋均吻合鉚入承受的墻體孔洞中，使原來為四方墻筒體在力學性能上變?yōu)椤鞍朔健眽ν搀w，以進步增加房屋的抗震抗裂功能。圖26’中6b為加長或加寬樓板的拼裝焊接板，裝配樓板時，樓板盲孔1朝上，底平面朝下，兩板的可以齊頭在管中套入鋼釬焊接，圖27中10為盲孔棱型肋中所設的各菱形盲孔相通的空心孔洞，可供預埋穿線管靈活選擇布線位置，6為布管示意，6b為焊接板，另外樓板的四邊均設有垂直并吻合于墻孔洞的鎖栓孔5，安裝樓板與墻體正角到位后，在孔中插入鋼管或鋼筋(7h)與墻體砌塊孔洞通過混凝土加固定型見圖26’所示。

如圖21所示，為結構柱與墻體拼裝階段的結構方法示意圖，每一結構柱的中心孔都布有加強與就位每層相連結構性鋼管3c和設有可供吊運與加強結構柱承載力強度等作用的兩用的吊環5鋼筋5a’，通過吊環鋼筋5a’，將各結構柱吊入工地現場就位。結構柱與墻體節點結構方法，或?yàn)橐环N由結構柱與墻體一側塊體端面開孔形成確定為自鎖式結構，如圖23中的8燕尾凹孔與8′燕尾凸榫吻合自鎖式；或如圖19中所示的4z，用燕尾形鋼筋鎖環分別卡入結構柱和墻體一側，對兩相拼合的卡環，在焊接孔中澆注混凝土，形成這種間接連鎖式.或如圖21中的8相對應、對稱的燕尾節點孔中，用預制的插栓4d插入間接連鎖式；或如圖11a、b、c結構柱所示的各種開口形狀與墻體結構成套入制約連鎖式；或如圖21中的5′用澆注混凝土間接連鎖式，或如圖20中的4h圖22中的4h用燕尾式鋼筋籠套鎖后澆注混凝土間接連鎖式或如圖23中的4f水平插栓結構連鎖式。

如圖23所示，當拼裝配結構柱部件和墻體部件時根據墻高至少分為3個層次高度距離，可以預先將塊體端頭肋如圖1、圖2、圖3、圖4中的9′敲擊掉，使結構柱與墻體節點有三個等高的水平插栓鎖孔，在墻體與結構柱就位時，可以水平插入特制鎖栓4f迅速將結構柱與墻體連鎖就位，圖中4f也可為水平布線管。圖中1為主視圖，圖中3為俯視圖，圖中2為側視圖，圖中4為立體圖。

如圖28根據房屋基礎開間布局，先將基礎砌筑平整，并預埋鋼筋柱見圖28中的3c′將各結構造柱吊運以柱中的預埋鋼管c3與基礎鋼筋柱3c′套入就位，用角度調整工裝架，如圖35中7所示，將l型結構柱①與t型結構柱②角度與距離按設計圖調整到位，然后分別將已拼裝成的帶門洞如圖30中的1′所示或帶窗洞如圖31、32中4′或整板間墻，如圖33中2′部件按步驟與各結構柱裝配到位，結構柱與墻體節點或直接吻合聯鎖如圖23中8′所示；或如圖23所示利用插栓4c復合連鎖；或如圖19、22所示布筋澆入混凝土聯鎖，然后按照?qǐng)D34所示，將樓板構件6套入各結構柱中心申出的鋼管5a或鋼筋5a’套入3c’裝配，如圖35所示，在裝配樓板前，必須將樓板與墻體或墻體與樓板的結合面鋪上砂漿。如此單層或多層房屋便可迅速裝配到位。

如圖36，分別使用圖5、圖6、圖8、圖9、圖10所設內墻組合砌塊中任一一組組合砌塊結合內外墻拉接鋼筋的設置，都可以拼裝成內外墻夾心墻筒體房屋。其中a為墻體主視圖；b為墻體側視圖；c為夾心墻府視圖；e為墻體立體圖；d為夾心墻一角放大圖；1為墻外層砌塊；2為墻內層砌塊；3為夾心空隙。

如圖37為本發明所有拼裝構件所必經的配套設備，由拼裝部件的依托支撐板底座7，工人拼裝站立平臺1，液壓油缸8、機座9、油箱等各部件組成，該平臺依托平板，通過油缸液壓中心支撐軸7與換向支撐的關連作用，可以將荷重下的構建進行0-90°角度范圍內升降，上圖38是解決墻體內澆注發泡混凝土，避免因垂直高度壓力大產生泡體收縮所必備的設備構件，拼裝并澆注后液壓升降裝置動作，將發泡填充墻體放平。見圖39中12，即保證發泡體在砌塊孔洞內自然成形使之成為自保溫墻體。

以上所述僅為本發明所選擇的包括所使有的組合連鎖砌塊連鎖形式及裝配房屋的幾種典型實施例，不排除凡在本發明基礎上或原理之內，由行業人士對本發明所有內容所作的局部改進、同質等換內容都應包括在本發明的保護范圍之內。
