本發明涉及一種建筑技術領域，特別是一種裝配式垂直綠化花皿圍墻構件及其施工方法。

背景技術：

圍墻是一種垂直方向的空間隔斷結構，其最開始的主要作用是圍合、分割或保護某一區域的，后來已發展為一種兼具一定景觀作用的結構。

目前，圍墻結構廣泛用于我國住宅小區及相當多的公共建筑的建設中，但我國現有圍墻大多都采用磚砌塊現場砌筑，施工時現場濕作業量大，工人勞動強度高，且對環境的不利影響較大。同時，圍墻造型單一，缺乏景觀植被，行人容易產生視覺疲勞。

技術實現要素：

為了克服現有圍墻構造造型和功能單一的不足，本發明提供一種裝配式垂直綠化花皿圍墻構件及其施工方法。

本發明解決其技術問題所采用的技術方案是：

裝配式垂直綠化花皿圍墻構件，包括，花槽和兩個空心結構的搭接槽，方形的搭接槽對稱設置于花槽的兩側，所述的花槽正面設有向前的凸出部，花槽的底面設有泄水孔，花槽的底面設有向泄水孔傾斜的坡度，在花槽底部的外表面設有一條滴灌管預留槽。

滴灌管預留槽內設有滴灌管。

進一步所述的花槽向前的凸出部為V形。

所述的花槽向前的凸出部為弧形。

本裝配式垂直綠化花皿圍墻構件，可采用混凝土一次預制成型。

本裝配式垂直綠化花皿圍墻構件的花皿圍墻施工方法為：設置輕鋼骨架作為抗剪加固構造，施工步驟如下：

步驟A、測量放線，澆筑墊層混凝土；

步驟B、將輕鋼骨架吊裝到位，用斜支撐使輕鋼骨架垂直固定；

步驟C、基礎支模澆筑混凝土，固定輕鋼骨架；

步驟D、混凝土達到強度后拆除斜支撐；

步驟E、用吊裝帶吊裝本裝配式垂直綠化花皿圍墻構件，輕鋼骨架穿過花槽兩側的搭接槽，交錯依次搭接；

步驟F、在最端部的輕鋼骨架設置有空心墊塊進行搭接；

步驟G、在滴灌管預留槽內安裝滴灌管；

步驟H、用封閉膠將相鄰的花槽、搭接槽搭接處的接縫密封；

步驟I、在搭接槽中灌入細石混凝土，輕鋼骨架與裝配式垂直綠化花皿圍墻構件完成連接固定，形成花皿圍墻。

本發明具有的有益效果是：采用裝配式垂直綠化花皿圍墻，具有圍護遮擋及綠化的功能，視覺整體效果美觀，設置泄水孔可以保證植物根系不會長時間被浸泡在水中；其底部設置滴灌軟管槽和滴灌管澆灌花槽中的植物，植物的存活率高；花皿構件可一次預制成型，在工廠中標準化生產，有效地減少了施工現場的濕作業和建筑垃圾，現場施工效率高，并大大減小了對環境的污染，在不增加公共占地和低成本的前提下顯著提高空氣質量，在我國城鎮建設中具有很高的推廣價值。

附圖說明

圖1是本發明的結構示意圖；

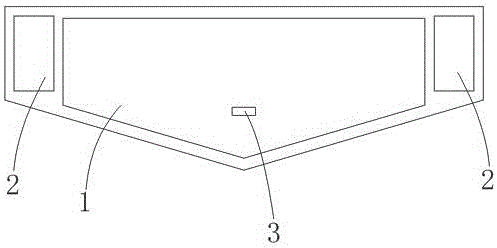

圖2是本發明的俯視圖；

圖3是本發明的仰視圖；

圖4是本發明的右視圖；

圖5是本發明實施例一的施工示意圖；

圖6是本發明實施例一的施工正視圖；

圖7是本發明實施例二結構示意圖；

圖8是本發明實施例二的仰視圖；

圖9是本發明實施例二的施工示意圖；

圖10是發明實施例二的的施工正視圖；

圖11是本發明的輕鋼骨架的結構示意圖；

圖12是本發明的空心墊塊的結構示意圖。

圖中零部件及編號：

1-花槽；2-搭接槽；3-泄水孔；4-滴灌管預留槽；5-滴灌管；6-輕鋼骨架；7-空心墊塊。

具體實施方式

下面結合附圖和實施例對本發明進一步說明。

實施例一

如圖1～12所示，裝配式垂直綠化花皿圍墻構件，包括，花槽1和兩個空心結構的搭接槽2，方形的搭接槽2對稱設置于花槽1的兩側，所述的花槽1正面設有向前的凸出部，花槽1的底面設有泄水孔3，花槽1的底面設有向泄水孔3傾斜的坡度，在花槽1底部的外表面設有一條滴灌管預留槽4。

滴灌管預留槽4內還設有滴灌管5。

所述的花槽1向前的凸出部為V形。

本裝配式垂直綠化花皿圍墻構件，可采用混凝土一次預制成型。

如圖5～6所示，本裝配式垂直綠化花皿圍墻構件的花皿圍墻施工方法為：設置輕鋼骨架6作為抗剪加固構造，具體施工步驟如下：

步驟A、測量放線，澆筑墊層混凝土；

步驟B、將輕鋼骨架吊裝6到位，用斜支撐使輕鋼骨架6垂直固定；

步驟C、基礎支模澆筑混凝土，固定輕鋼骨架6；

步驟D、混凝土達到強度后拆除斜支撐；

步驟E、用吊裝帶吊裝本裝配式垂直綠化花皿圍墻構件，輕鋼骨架6穿過花槽1兩側的搭接槽2，交錯依次搭接；

步驟F、在最端部的輕鋼骨架6設置有空心墊塊7進行搭接；

步驟G、在滴灌管預留槽4內安裝滴灌管5；

步驟H、用封閉膠將相鄰的花槽1、搭接槽2搭接處的接縫密封；

步驟I、在搭接槽2中灌入細石混凝土，輕鋼骨架6與裝配式垂直綠化花皿圍墻構件完成連接固定，形成花皿圍墻。

實施例二

如圖7～12所示，裝配式垂直綠化花皿圍墻構件，包括，花槽1和兩個空心結構的搭接槽2，方形的搭接槽2對稱設置于花槽1的兩側，所述的花槽1正面設有向前的凸出部，花槽1的底面設有泄水孔3，花槽1的底面設有向泄水孔3傾斜的坡度，在花槽1底部的外表面設有一條滴灌管預留槽4，滴灌管預留槽4內設有滴灌管5。

所述的花槽1向前的凸出部為弧形。

本裝配式垂直綠化花皿圍墻構件，可采用混凝土一次預制成型。

本裝配式垂直綠化花皿圍墻構件的花皿圍墻施工方法為：設置輕鋼骨架6作為抗剪加固構造，具體施工步驟如下：

步驟A、測量放線，澆筑墊層混凝土；

步驟B、將輕鋼骨架吊裝6到位，用斜支撐使輕鋼骨架6垂直固定；

步驟C、基礎支模澆筑混凝土，固定輕鋼骨架6；

步驟D、混凝土達到強度后拆除斜支撐；

步驟E、用吊裝帶吊裝本裝配式垂直綠化花皿圍墻構件，輕鋼骨架6穿過花槽1兩側的搭接槽2，交錯依次搭接；

步驟F、在最端部的輕鋼骨架6設置有空心墊塊7進行搭接；

步驟G、在滴灌管預留槽4內安裝滴灌管5；

步驟H、用封閉膠將相鄰的花槽1、搭接槽2搭接處的接縫密封；

步驟I、在搭接槽2中灌入細石混凝土，輕鋼骨架6與裝配式垂直綠化花皿圍墻構件完成連接固定，形成花皿圍墻。

本裝配式垂直綠化花皿圍墻構件利用定制模具混凝土一次澆筑完成預制加工，質量穩定可靠、生產效率高，適用于大批量工業化生產。

以上內容是結合具體的優選實施方式對本發明所作的進一步詳細說明，不能認定本發明的具體實施只局限于這些說明。對于本發明所屬技術領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干簡單推演或替換，都應當視為屬于本發明的保護范圍。
