本發明屬于建筑施工技術領域，特別涉及一種裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法。

背景技術：

在傳統的建筑施工中，施工人員的通道及工件的卸料都是沿著建筑外墻搭設懸挑架或使用整體提升架，并在懸挑架上搭設卸料平臺并用鋼絲繩連接上層預埋件。但是在裝配式建筑施工中，由于建筑外墻為預制剪力墻，因此無法在墻上后期開孔，故無法在建筑外墻搭設懸挑架作為施工人員臨時的施工通道及卸料平臺，而采用預制樓梯的施工方式時，預制樓梯都是在對應樓層的整體結構施工完畢后，再將預制樓梯吊至對應位置進行施工安裝，這樣則造成在取消了外部爬架作為施工通道后，若采用預制樓梯的施工方式，使得沒有了操作人員的施工通道，而現有建筑施工中施工建筑的電梯間均是采用封閉保護的方式，以避免人員墜落事故，同時在建筑施工中需要周轉大量材料，若建筑外無法搭設卸料平臺，也造成工件無法進行周轉。

技術實現要素：

本發明的目的在于：針對上述存在的問題，提供一種能夠充分利用建筑電梯井作為施工人員的施工通道，同時利用樓梯間進行建筑工件周轉的裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法。

本發明的技術方案是這樣實現的：裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，其特征在于：在所述裝配式建筑的電梯井內安裝工具式樓梯，用于供施工人員上下的通道，在所述裝配式建筑的樓梯間中，在對應樓層的預制樓梯未吊裝安放之前，將折疊式操作及卸料平臺吊至樓梯間內相應樓層，所述折疊式操作及卸料平臺的兩端搭接在預制樓梯對應的梯梁上，用于供工件的周轉及操作平臺。

本發明所述的裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，其所述工具式樓梯包括結構框架以及樓梯總成，所述結構框架由立桿和橫桿組成，所述工具式樓梯在裝配式建筑的電梯井內安裝的具體施工方法是：

首先，在電梯井澆筑混凝土前，預先安裝預埋構件，若從一層或地下室安裝，校正工具式樓梯的結構框架后便可安裝；若從二層安裝，則先在電梯井隨電梯口豎向鋪設至少三條工字鋼，所述工字鋼與工具式樓梯的立桿在同一平面，再放置結構框架矯正；

其次，將結構框架上設置的連墻構件與電梯井內設置的預埋構件對應連接，并在結構框架上安裝樓梯板、休息平臺和防護欄桿；

最后，將樓梯總成與結構框架連接固定，所述樓梯總成在電梯井內形成建筑施工通道。

本發明所述的裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，其所述連墻構件由連接座和定位銷組成，所述連接座與結構框架固定連接，所述定位銷豎向布置且上端部與連接座固定連接，所述預埋構件由固定件和支撐耳板組成，所述固定件預埋在電梯井的混凝土墻內，所述支撐耳板與固定件固定連接且置于電梯井混凝土墻外，在所述支撐耳板上設置有插孔，安裝時，所述連墻構件的定位銷從上往下插入支撐耳板的插孔，所述連墻構件的連接座置于支撐耳板的上端面。

本發明所述的裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，其所述折疊式操作及卸料平臺包括堆放平臺，在所述堆放平臺兩端對稱地設置有與之鉸接的可折疊搭接部，通過塔吊將折疊式操作及卸料平臺吊至樓梯間內，當所述折疊式操作及卸料平臺在吊裝過程中時，所述堆放平臺兩端的可折疊搭接部自然下垂，當所述折疊式操作及卸料平臺吊至樓梯間內相應樓層時，所述堆放平臺兩端的可折疊搭接部分別搭接在預制樓梯對應的梯梁上，所述堆放平臺及其兩端的可折疊搭接部共同構成操作及卸料臺面。

本發明所述的裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，其在所述堆放平臺的底部兩側邊緣處分別焊接有平臺支撐件，在所述可折疊搭接部的底部兩側邊緣處分別焊接有與平臺支撐件相對應的搭接部支撐件，當所述折疊式操作及卸料平臺搭接在梯梁上時，所述平臺支撐件與其兩端的搭接部支撐件在同一直線上。

本發明所述的裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，其在所述搭接部支撐件底部設置有安裝位置可調地限位器，當所述堆放平臺兩端的可折疊搭接部搭接在預制樓梯對應的梯梁上時，將限位器安裝在搭接部支撐件上且使限位器分別抵靠在對應梯梁的內側端面處。

本發明所述的裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，其所述堆放平臺由兩部分平臺結構拼接而成，在每部分平臺結構的底部兩側邊緣處均設置有平臺支撐件，所述每部分平臺結構兩端分別與對應寬度的可折疊搭接部鉸接，在對應可折疊搭接部的底部兩側邊緣處均設置有搭接部支撐件，所述防護圍欄設置在兩部分平臺結構的上部外側邊緣處，在吊裝樓梯間內一邊的預制樓梯時，樓梯間另一邊繼續用于搭放操作及卸料平臺。

本發明所述的裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，其在所述堆放平臺與可折疊搭接部的鉸接處下部設置有折疊端固定器，所述折疊端固定器包括設置在平臺支撐件和搭接部支撐件上的固定座以及支撐插銷，在所述支撐插銷上沿徑向設置有定位凸起，在所述固定座上設置有與定位凸起對應配合的定位凹槽，當所述堆放平臺兩端的可折疊搭接部搭接在預制樓梯對應的梯梁上時，將支撐插銷插入到固定座處，并通過轉動支撐插銷使定位凸起置于對應的定位凹槽內，使所述支撐插銷與固定座配合連接且保證支撐插銷不會發生移動，所述支撐插銷的左右兩部分分別用于支撐堆放平臺和可折疊搭接部；待該樓層整體結構施工完畢后，再將樓梯間的折疊式操作及卸料平臺吊離，最后將該樓層的預制樓梯吊入樓梯間進行施工安裝。

本發明利用電梯井及樓梯間的空間，在電梯井內設置豎向樓梯結構，將電梯井利用作為建筑的施工通道，同時將折疊式操作及卸料平臺搭接在樓梯間內預制樓梯對應的梯梁上，將樓梯間利用作為建筑工件的周轉空間，既滿足了裝配式建筑結構美觀綠色施工的要求，又解決了施工人員的上下及工件周轉問題，特別適用于工業化裝配式建筑施工。

附圖說明

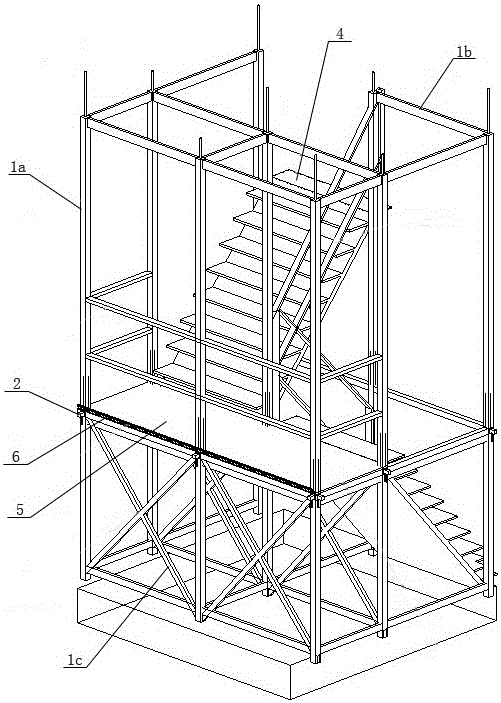

圖1和2是本發明中工具式樓梯的結構示意圖。

圖3是本發明中工具式樓梯的連墻構件處的局部放大圖。

圖4是本發明中工具式樓梯的連墻構件與預埋構件連接處的局部放大圖。

圖5和圖6是本發明中折疊式操作及卸料平臺的結構示意圖。

圖7是圖5的主視圖。

圖8是本發明中折疊式操作及卸料平臺的折疊端固定器的結構示意圖。

圖中標記：1為結構框架，1a為立桿，1b為橫桿，1c為剪刀撐桿，2為連墻構件，2a為連接座，2b為定位銷，3為預埋構件，3a為固定件，3b為支撐耳板，4為樓梯板，5為休息平臺，6為防漏擋板，7為延伸部，8為防護欄桿，9為堆放平臺，10為可折疊搭接部，11為梯梁，12為平臺支撐件，13為搭接部支撐件，14為防護圍欄，15為鉸接件，16為限位器，17為折疊端固定器，18為固定座，19為支撐插銷，20為定位凸起，21為定位凹槽。

具體實施方式

下面結合附圖，對本發明作詳細的說明。

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

如圖1-8所示，一種裝配式建筑施工折疊式操作及卸料平臺與工具式樓梯吊裝的組合施工方法，具體為：在所述裝配式建筑的電梯井內安裝工具式樓梯，用于供施工人員上下的通道，在所述裝配式建筑的樓梯間中，在對應樓層的預制樓梯未吊裝安放之前，將折疊式操作及卸料平臺吊至樓梯間內相應樓層，所述折疊式操作及卸料平臺的兩端搭接在預制樓梯對應的梯梁上，用于供工件的周轉及操作平臺。

如圖1和2所示，所述工具式樓梯包括結構框架1以及與結構框架1連接的樓梯總成，所述結構框架1由立桿1a和橫桿1b組成，所述橫桿1b與立桿1a連接，在相鄰上下兩層橫桿之間設置有剪刀撐桿1c，立桿起到支撐和豎向承受荷載的作用，橫桿起到連接分擔荷載的作用，剪刀撐桿起到提高架體穩定性的作用，所述立桿1a采用多段式拼接結構，在相鄰兩段立桿桿件中，上一段立桿桿件的尾部豎直插入到下一段立桿桿件上端部的錨固端固定，按照規范要求同一截面不得超過50%接頭率；在所述結構框架1外周設置有多個連墻構件2，在所述電梯井內預埋有與連墻構件2對應配合的預埋構件3，所述工具式豎向交通樓梯通過多個連墻構件2分別與對應的預埋構件3連接并安裝在電梯井內，在所述電梯井設置有工字鋼，所述結構框架1安裝在工字鋼上，所述樓梯總成在電梯井內形成建筑施工通道。

其中，所述樓梯總成由若干樓梯單元組成，所述樓梯單元作為施工人員的上下施工通道，每個樓梯單元對應匹配一層樓，所述每個樓梯單元包括樓梯板4和休息平臺5，所述樓梯板4和休息平臺5分別與結構框架1連接，所述休息平臺5設置在相鄰樓梯板4之間，每一層樓對應的樓梯單元中，最下方的樓梯板4向其對應的下層樓板延伸且延伸部7搭放在對應下層樓板上，最上方的樓梯板4與其對應的上層樓板齊平，所述樓梯板4一側為電梯井內壁，其另一側設置有防護欄桿8，所述樓梯板4及休息平臺5分別通過螺栓與結構框架1可拆卸式地拼裝連接；為防止工具或物料從樓梯與電梯井之間的間隙掉落而造成物體打擊事故，所述休息平臺5外周與電梯井內壁之間的縫隙處設置有防漏擋板6，所述防漏擋板6與休息平臺5對應邊緣部鉸接。

如圖3和4所示，所述連墻構件2由連接座2a和定位銷2b組成，所述連接座2a固定連接在立桿1a上，所述定位銷2b豎向布置且上端部與連接座2a固定連接，所述預埋構件3由固定件3a和支撐耳板3b組成，所述固定件3a預埋在電梯井的混凝土墻內，所述支撐耳板3b與固定件3a固定連接且置于電梯井混凝土墻外，在所述支撐耳板3b上設置有插孔，安裝時，所述連墻構件2的定位銷2b從上往下插入支撐耳板3b的插孔，所述連墻構件2的連接座2a置于支撐耳板3b的上端面。所述連墻構件與預埋構件沿樓梯豎向間隔對應布置，通過連墻構件與預埋構件的連接，能夠保證樓梯在電梯井內不會放生晃動，保證樓梯在電梯井內安全穩定的使用。

在本發明中，所述工具式樓梯在裝配式建筑的電梯井內安裝的具體施工方法是：

首先，在電梯井澆筑混凝土前，預先安裝預埋構件，若從一層或地下室安裝，校正工具式樓梯的結構框架后便可安裝；若從二層安裝，則先在電梯井隨電梯口豎向鋪設至少三條工字鋼，所述工字鋼與工具式樓梯的立桿在同一平面，再放置結構框架矯正。

其次，將結構框架上設置的連墻構件與電梯井內設置的預埋構件對應連接，并在結構框架上安裝樓梯板、休息平臺和防護欄桿。

最后，將樓梯總成與結構框架連接固定，所述樓梯總成在電梯井內形成建筑施工通道。

如圖5、6和7所示，所述折疊式操作及卸料平臺包括堆放平臺9，在所述堆放平臺9上部兩側設置有防護圍欄14，所述防護圍欄14與堆放平臺9構成堆放空間，在所述堆放平臺9兩端對稱地設置有與之鉸接的可折疊搭接部10，在所述堆放平臺9的底部兩側邊緣處分別焊接有平臺支撐件12，在所述可折疊搭接部10的底部兩側邊緣處分別焊接有與平臺支撐件12相對應的搭接部支撐件13，所述平臺支撐件12和搭接部支撐件13均為工字鋼，所述堆放平臺9兩端部分別通過鉸接件15與可折疊搭接部10連接，所述鉸接件15包括相互鉸接的兩個連接板，所述兩個連接板的另一端分別與平臺支撐件12和搭接部支撐件13連接，所述鉸接件15整體呈V形。

通過塔吊將折疊式操作及卸料平臺吊至樓梯間內，當所述折疊式操作及卸料平臺在吊裝過程中時，所述堆放平臺9兩端的可折疊搭接部10自然下垂，當所述折疊式操作及卸料平臺吊至樓梯間內相應樓層時，所述堆放平臺9兩端的可折疊搭接部10分別搭接在預制樓梯對應的梯梁11上，所述平臺支撐件12與其兩端的搭接部支撐件13在同一直線上，即此時堆放平臺與可折疊搭接部處于同一平面，所述堆放平臺9及其兩端的可折疊搭接部10共同構成操作及卸料臺面。該操作與卸料平臺結構與傳統做法完全不同，既沒有預埋件也沒有鋼絲繩。

為了保證操作及卸料平臺搭接到梯梁上后，并在承受一定載荷的情況下，堆放平臺與可折疊搭接部鉸接處不發生變形，所述平臺支撐件12兩端面與對應的搭接部支撐件13端面采用斜面結構配合，即當所述堆放平臺9兩端的可折疊搭接部10搭接在預制樓梯對應的梯梁11上時，所述平臺支撐件12的兩端面分別與搭接部支撐件13的端面相互貼合，通過平臺支撐件12的兩端斜面結構限制搭接部支撐件13進一步轉動，以保證堆放平臺與可折疊搭接部始終保持在同一平面。

為了避免操作及卸料平臺搭接到梯梁上后，在水平方向上產生位移，在所述搭接部支撐件13底部設置有安裝位置可調地限位器16，當所述堆放平臺9兩端的可折疊搭接部10搭接在預制樓梯對應的梯梁11上時，將限位器16安裝在搭接部支撐件13上且使限位器16分別抵靠在對應梯梁11的內側端面處，以使操作及卸料平臺在水平方向上實現定位。

在本實施例中，所述堆放平臺9由兩部分平臺結構拼接而成，在每部分平臺結構的底部兩側邊緣處均設置有平臺支撐件12，所述每部分平臺結構兩端分別與對應寬度的可折疊搭接部10鉸接，在對應可折疊搭接部10的底部兩側邊緣處均設置有搭接部支撐件13，所述防護圍欄14設置在兩部分平臺結構的上部外側邊緣處。在樓梯間中，相鄰兩層樓之間的樓梯通常采用左右兩部分樓梯組成，通過將堆放平臺設計為兩部分，在吊裝樓梯間內一邊的預制樓梯時，樓梯間另一邊繼續用于搭放操作及卸料平臺。

如圖8所示，在所述堆放平臺9與可折疊搭接部10的鉸接處下部設置有折疊端固定器17，所述折疊端固定器17包括設置在平臺支撐件12和搭接部支撐件13上的固定座18以及支撐插銷19，在所述支撐插銷19上沿徑向設置有定位凸起20，在所述固定座19上設置有與定位凸起20對應配合的定位凹槽21，當所述堆放平臺9兩端的可折疊搭接部10搭接在預制樓梯對應的梯梁11上時，將支撐插銷19插入到固定座18處，并通過轉動支撐插銷19使定位凸起20置于對應的定位凹槽21內，使所述支撐插銷19與固定座18配合連接且保證支撐插銷19不會發生移動，甚至脫落的現象，所述支撐插銷19的左右兩部分分別用于支撐堆放平臺9和可折疊搭接部10，從而對堆放平臺與可折疊搭接部的鉸接處進一步進行支撐，有效避免當可折疊搭接部打開時，且在受到較大載荷后而發生變形的問題，保證操作及卸料平臺的使用安全性。

施工時，先將折疊式操作及卸料平臺吊裝至樓梯間，并搭接到預制樓梯對應的梯梁上，從而利用折疊式操作及卸料平臺進行施工工件的周轉，待該樓層整體結構施工完畢后，再將樓梯間的操作及卸料平臺吊離，最后將該樓層的預制樓梯吊入樓梯間進行施工安裝。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
