本發明涉及一種石膏材料攪拌裝置，尤其涉及一種3D打印用石膏材料齒輪式攪拌裝置。

背景技術：

3D打印，即快速成型技術的一種，它是一種以數字模型文件為基礎，運用粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的技術。3D打印通常是采用數字技術材料打印機來實現的。常在模具制造、工業設計等領域被用于制造模型，后逐漸用于一些產品的直接制造，已經有使用這種技術打印而成的零部件。生石膏既天然二水石膏(CaSO4·2H2O)，單斜晶系，晶體為板狀，通常呈致密塊狀或纖維狀，白色或灰、紅、褐色，玻璃或絲絹光澤。建材3D打印可以選擇石膏材料。

現有的石膏材料攪拌裝置存在結構單一、操作繁瑣、實用性不強的缺點，因此亟需研發一種結構新穎、操作簡便、實用性強的3D打印用石膏材料齒輪式攪拌裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服現有的石膏材料攪拌裝置存在結構單一、操作繁瑣、實用性不強的缺點，本發明要解決的技術問題是提供一種結構新穎、操作簡便、實用性強的3D打印用石膏材料齒輪式攪拌裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種3D打印用石膏材料齒輪式攪拌裝置，包括有底板、左架、支桿、導向板、右架、滑軌、滑塊、攪拌框、第一電機、第一齒輪、第二齒輪、擺動桿、滾動軸、移動桿、攪拌葉片、頂板、軸承座、第一轉軸、第二電機、第二轉軸、第一皮帶輪、平皮帶和第二皮帶輪，底板頂部左側設有左架，底板頂部左側對稱設有支桿，并且支桿位于左架右側，支桿頂端設有滑軌，滑軌上滑動式連接有滑塊，滑塊頂部設有攪拌框，攪拌框右側中部設有移動桿，底板頂部右側設有導向板和右架，并且導向板位于右架左方，導向板上部開有導向孔，右架左側下部設有第一電機和第二齒輪，并且第一電機位于第二齒輪下方，第一電機前側設有第一齒輪，第一齒輪與第二齒輪嚙合，第二齒輪頂部設有擺動桿，擺動桿上開有一字孔，移動桿穿過導向孔連接有滾動軸，滾動軸位于一字孔內，并且滾動軸與一字孔配合，左架和右架頂端設有頂板，頂板底部左側設有軸承座，軸承座上設有第一轉軸，第一轉軸位于攪拌框上方，第一轉軸上部設有第一皮帶輪，頂板底部中間設有第二電機，第二電機上設有第二轉軸，第二轉軸下部設有第二皮帶輪，第一皮帶輪和第二皮帶輪之間繞有平皮帶，第一轉軸下部均勻設有攪拌葉片，攪拌葉片位于攪拌框內。

優選地，還包括有吹風機，右架左側下部設有吹風機，吹風機位于第一電機下方，吹風機的出風口處正對著第一電機，吹風機與第一電機之間的距離為15cm。

優選地，左架上均勻間隔的開有大孔，大孔的形狀為圓形，大孔的直徑為10cm，右架上也均勻間隔的開有大孔，大孔的直徑為10cm，左架上的大孔和右架上的大孔均位于同一水平面上。

優選地，還包括有第一彈簧和擋板，左架右側上部設有第一彈簧，第一彈簧右端設有擋板，擋板位于攪拌框左側，擋板的形狀為長方體，擋板與水平面呈90°擺放，擋板長度為15cm，擋板的材質為不銹鋼。

優選地，還包括有加強筋，右架左側上部與頂板底部右側之間設有加強筋，加強筋右端與右架左側上部固定式連接，加強筋左端與頂板底部右側固定式連接，加強筋的形狀為圓柱形。

優選地，還包括有第二彈簧和鋼珠，攪拌葉片末端固定式連接有第二彈簧，第二彈簧末端固定式連接有鋼珠，鋼珠的形狀為球形，鋼珠的直徑為3cm，鋼珠的材料為Q235鋼。

優選地，底板的形狀為長方體，底板的左端面與右端面之間的距離為120cm，底板的前端面與后端面之間的距離為60cm，底板的下端面與上端面之間的距離為10cm，底板的底面與地面接觸，且底板材料為不銹鋼。

優選地，第二電機為伺服電機，第二電機采用漆包銅處理方法，第二電機的長度為19.8cm，第二電機的直徑為16.5cm，第二電機的傳輸軸外露部分長為8cm。

優選地，第一轉軸的形狀為圓柱體，第一轉軸下端面與上端面之間的距離為50cm，第一轉軸的直徑為8cm，第一轉軸頂端與軸承座中心的軸承連接，并且第一轉軸的材料為Q235鋼。

工作原理：工作人員將適量的石膏材料放入到攪拌框內，然后工作人員控制第二電機轉動，第二電機帶動第二轉軸轉動，進而第二轉軸帶動第二皮帶輪轉動，從而第二皮帶輪通過平皮帶帶動第一皮帶輪轉動，第一皮帶輪帶動第一轉軸轉動，第一轉軸帶動攪拌葉片轉動，攪拌葉片轉動攪拌石膏材料，達到使攪拌框內的石膏材料被攪拌的目的，同時工作人員控制第一電機順時針轉動，第一電機帶動第一齒輪順時針轉動，進而第一齒輪帶動第二齒輪逆時針轉動，從而第二齒輪帶動擺動桿向左擺動，擺動桿通過滾動軸帶動移動桿向左運動，移動桿帶動攪拌框向左運動，當攪拌框向左運動一定距離時，工作人員控制第一電機逆時針轉動，第一電機帶動第一齒輪逆時針轉動，進而第一齒輪帶動第二齒輪順時針轉動，從而第二齒輪帶動擺動桿向右擺動，擺動桿通過滾動軸帶動移動桿向右運動，移動桿帶動攪拌框向右運動，當攪拌框向右運動一定距離時，工作人員控制第一電機順時針轉動，如此反復，不斷左右搖晃攪拌框，達到均勻攪拌石膏材料的目的，所以，在第一電機和第二電機的共同作用下，攪拌框內的石膏材料被均勻攪拌，當石膏材料被攪拌好，并且攪拌框回到初始位置時，工作人員控制第一電機和第二電機停止轉動，然后工作人員只需將攪拌框內的石膏材料取出即可。

因為還包括有吹風機，右架左側下部設有吹風機，吹風機位于第一電機下方，吹風機的出風口處正對著第一電機，吹風機與第一電機之間的距離為15cm，工作人員控制吹風機打開，當?shù)谝浑姍C(jī)不斷轉動并產生大量的熱量時，吹風機對著第一電機吹風，使第一電機稍微冷卻，達到了保護第一電機的目的。

因為左架上均勻間隔的開有大孔，大孔的形狀為圓形，大孔的直徑為10cm，右架上也均勻間隔的開有大孔，大孔的直徑為10cm，左架上的大孔和右架上的大孔均位于同一水平面上，大孔可以達到節約制造材料的作用，使本裝置的制造成本降低。

因為還包括有第一彈簧和擋板，左架右側上部設有第一彈簧，第一彈簧右端設有擋板，擋板位于攪拌框左側，擋板的形狀為長方體，擋板與水平面呈90°擺放，擋板長度為15cm，擋板的材質為不銹鋼，所以攪拌框向左運動擠壓擋板和彈簧，彈簧被壓縮，當攪拌框向左運動離開擋板時，彈簧恢復形長，帶動擋板向右運動擊打攪拌框，使攪拌框內的石膏材料被均勻攪拌。

因為右架左側上部與頂板底部右側之間設有加強筋，加強筋右端與右架左側上部固定式連接，加強筋左端與頂板底部右側固定式連接，加強筋的形狀為圓柱形，加強筋可以維持右架和頂板的穩定性。

因為還包括有第二彈簧和鋼珠，攪拌葉片末端固定式連接有第二彈簧，第二彈簧末端固定式連接有鋼珠，鋼珠的形狀為球形，鋼珠的直徑為3cm，鋼珠的材料為Q235鋼，當攪拌葉片對石膏材料進行攪拌時，第二彈簧和鋼珠可以使石膏材料被均勻攪拌。

因為底板的形狀為長方體，底板的左端面與右端面之間的距離為120cm，底板的前端面與后端面之間的距離為60cm，底板的下端面與上端面之間的距離為10cm，底板的底面與地面接觸，且底板材料為不銹鋼，不銹鋼耐腐蝕，使底板不會因潮濕而生銹，可以延長本裝置的使用壽命。

因為第二電機為伺服電機，第二電機采用漆包銅處理方法，第二電機的長度為19.8cm，第二電機的直徑為16.5cm，第二電機的傳輸軸外露部分長為8cm，伺服電機方便調節轉速，使本裝置的運行更平穩，延長本裝置的使用壽命。

因為第一轉軸的形狀為圓柱體，第一轉軸下端面與上端面之間的距離為50cm，第一轉軸的直徑為8cm，第一轉軸頂端與軸承座中心的軸承連接，并且第一轉軸的材料為Q235鋼，Q235鋼具有良好的塑性和焊接性能，成型能力很好并且具有一定的強度，有利與其被損壞后的焊接修理，同時Q235鋼價格相對便宜，性價比高，實用性能好，所以，第一轉軸選用Q235鋼既可以節約成本，又能夠延長本裝置的使用壽命。

(3)有益效果

本發明不僅達到了結構新穎的效果，而且本裝置操作比較簡便，工作人員能夠快速上手，同時本裝置實用性強，可在多行業內使用，有利于生產推廣使用。

附圖說明

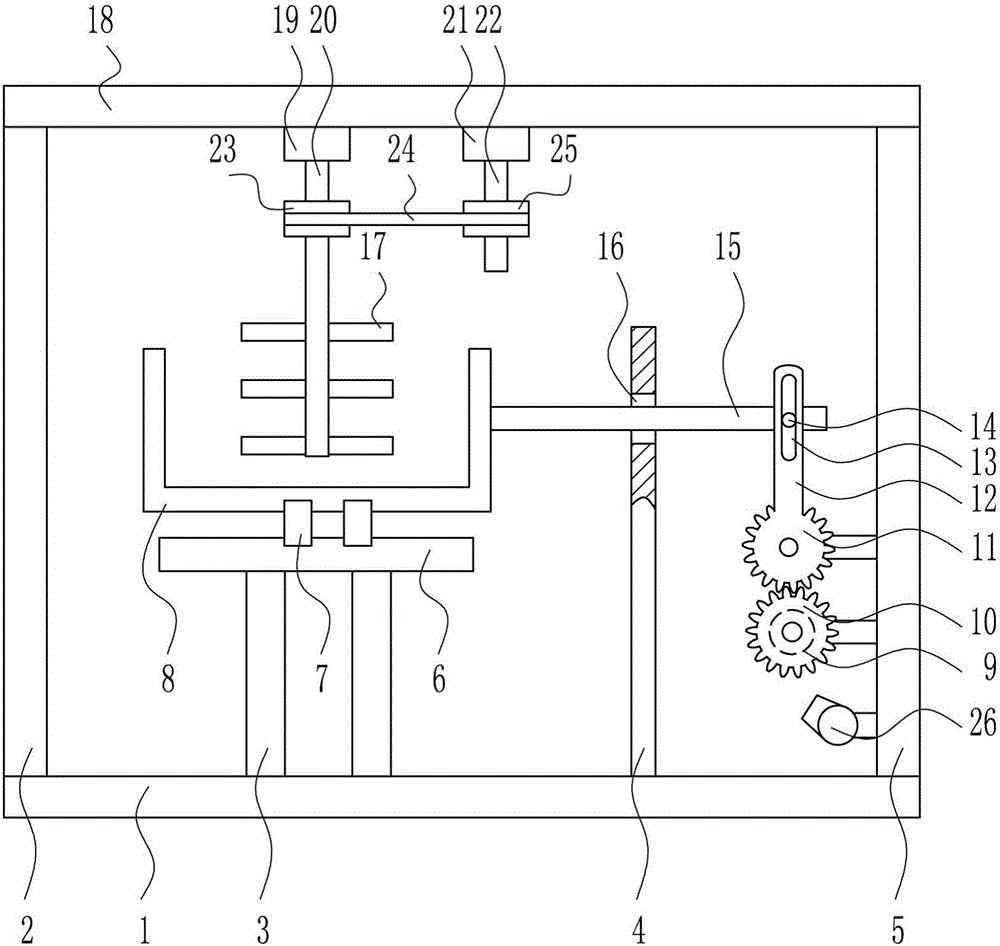

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

圖4為本發明的第四種主視結構示意圖。

圖5為本發明的第五種主視結構示意圖。

圖6為本發明的第六種主視結構示意圖。

附圖中的標記為：1-底板，2-左架，3-支桿，4-導向板，5-右架，6-滑軌，7-滑塊，8-攪拌框，9-第一電機，10-第一齒輪，11-第二齒輪，12-擺動桿，13-一字孔，14-滾動軸，15-移動桿，16-導向孔，17-攪拌葉片，18-頂板，19-軸承座，20-第一轉軸，21-第二電機，22-第二轉軸，23-第一皮帶輪，24-平皮帶，25-第二皮帶輪，26-吹風機，27-大孔，28-第一彈簧，29-擋板，30-加強筋，31-第二彈簧，32-鋼珠。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種3D打印用石膏材料齒輪式攪拌裝置，如圖1-6所示，包括有底板1、左架2、支桿3、導向板4、右架5、滑軌6、滑塊7、攪拌框8、第一電機9、第一齒輪10、第二齒輪11、擺動桿12、滾動軸14、移動桿15、攪拌葉片17、頂板18、軸承座19、第一轉軸20、第二電機21、第二轉軸22、第一皮帶輪23、平皮帶24和第二皮帶輪25，底板1頂部左側設有左架2，底板1頂部左側對稱設有支桿3，并且支桿3位于左架2右側，支桿3頂端設有滑軌6，滑軌6上滑動式連接有滑塊7，滑塊7頂部設有攪拌框8，攪拌框8右側中部設有移動桿15，底板1頂部右側設有導向板4和右架5，并且導向板4位于右架5左方，導向板4上部開有導向孔16，右架5左側下部設有第一電機9和第二齒輪11，并且第一電機9位于第二齒輪11下方，第一電機9前側設有第一齒輪10，第一齒輪10與第二齒輪11嚙合，第二齒輪11頂部設有擺動桿12，擺動桿12上開有一字孔13，移動桿15穿過導向孔16連接有滾動軸14，滾動軸14位于一字孔13內，并且滾動軸14與一字孔13配合，左架2和右架5頂端設有頂板18，頂板18底部左側設有軸承座19，軸承座19上設有第一轉軸20，第一轉軸20位于攪拌框8上方，第一轉軸20上部設有第一皮帶輪23，頂板18底部中間設有第二電機21，第二電機21上設有第二轉軸22，第二轉軸22下部設有第二皮帶輪25，第一皮帶輪23和第二皮帶輪25之間繞有平皮帶24，第一轉軸20下部均勻設有攪拌葉片17，攪拌葉片17位于攪拌框8內。

還包括有吹風機26，右架5左側下部設有吹風機26，吹風機26位于第一電機9下方，吹風機26的出風口處正對著第一電機9，吹風機26與第一電機9之間的距離為15cm。

左架2上均勻間隔的開有大孔27，大孔27的形狀為圓形，大孔27的直徑為10cm，右架5上也均勻間隔的開有大孔27，大孔27的直徑為10cm，左架2上的大孔27和右架5上的大孔27均位于同一水平面上。

還包括有第一彈簧28和擋板29，左架2右側上部設有第一彈簧28，第一彈簧28右端設有擋板29，擋板29位于攪拌框8左側，擋板29的形狀為長方體，擋板29與水平面呈90°擺放，擋板29長度為15cm，擋板29的材質為不銹鋼。

還包括有加強筋30，右架5左側上部與頂板18底部右側之間設有加強筋30，加強筋30右端與右架5左側上部固定式連接，加強筋30左端與頂板18底部右側固定式連接，加強筋30的形狀為圓柱形。

還包括有第二彈簧31和鋼珠32，攪拌葉片17末端固定式連接有第二彈簧31，第二彈簧31末端固定式連接有鋼珠32，鋼珠32的形狀為球形，鋼珠32的直徑為3cm，鋼珠32的材料為Q235鋼。

底板1的形狀為長方體，底板1的左端面與右端面之間的距離為120cm，底板1的前端面與后端面之間的距離為60cm，底板1的下端面與上端面之間的距離為10cm，底板1的底面與地面接觸，且底板1材料為不銹鋼。

第二電機21為伺服電機，第二電機21采用漆包銅處理方法，第二電機21的長度為19.8cm，第二電機21的直徑為16.5cm，第二電機21的傳輸軸外露部分長為8cm。

第一轉軸20的形狀為圓柱體，第一轉軸20下端面與上端面之間的距離為50cm，第一轉軸20的直徑為8cm，第一轉軸20頂端與軸承座19中心的軸承連接，并且第一轉軸20的材料為Q235鋼。

工作原理：工作人員將適量的石膏材料放入到攪拌框8內，然后工作人員控制第二電機21轉動，第二電機21帶動第二轉軸22轉動，進而第二轉軸22帶動第二皮帶輪25轉動，從而第二皮帶輪25通過平皮帶24帶動第一皮帶輪23轉動，第一皮帶輪23帶動第一轉軸20轉動，第一轉軸20帶動攪拌葉片17轉動，攪拌葉片17轉動攪拌石膏材料，達到使攪拌框8內的石膏材料被攪拌的目的，同時工作人員控制第一電機9順時針轉動，第一電機9帶動第一齒輪10順時針轉動，進而第一齒輪10帶動第二齒輪11逆時針轉動，從而第二齒輪11帶動擺動桿12向左擺動，擺動桿12通過滾動軸14帶動移動桿15向左運動，移動桿15帶動攪拌框8向左運動，當攪拌框8向左運動一定距離時，工作人員控制第一電機9逆時針轉動，第一電機9帶動第一齒輪10逆時針轉動，進而第一齒輪10帶動第二齒輪11順時針轉動，從而第二齒輪11帶動擺動桿12向右擺動，擺動桿12通過滾動軸14帶動移動桿15向右運動，移動桿15帶動攪拌框8向右運動，當攪拌框8向右運動一定距離時，工作人員控制第一電機9順時針轉動，如此反復，不斷左右搖晃攪拌框8，達到均勻攪拌石膏材料的目的，所以，在第一電機9和第二電機21的共同作用下，攪拌框8內的石膏材料被均勻攪拌，當石膏材料被攪拌好，并且攪拌框8回到初始位置時，工作人員控制第一電機9和第二電機21停止轉動，然后工作人員只需將攪拌框8內的石膏材料取出即可。

因為還包括有吹風機26，右架5左側下部設有吹風機26，吹風機26位于第一電機9下方，吹風機26的出風口處正對著第一電機9，吹風機26與第一電機9之間的距離為15cm，工作人員控制吹風機26打開，當?shù)谝浑姍C(jī)9不斷轉動并產生大量的熱量時，吹風機26對著第一電機9吹風，使第一電機9稍微冷卻，達到了保護第一電機9的目的。

因為左架2上均勻間隔的開有大孔27，大孔27的形狀為圓形，大孔27的直徑為10cm，右架5上也均勻間隔的開有大孔27，大孔27的直徑為10cm，左架2上的大孔27和右架5上的大孔27均位于同一水平面上，大孔27可以達到節約制造材料的作用，使本裝置的制造成本降低。

因為還包括有第一彈簧28和擋板29，左架2右側上部設有第一彈簧28，第一彈簧28右端設有擋板29，擋板29位于攪拌框8左側，擋板29的形狀為長方體，擋板29與水平面呈90°擺放，擋板29長度為15cm，擋板29的材質為不銹鋼，所以攪拌框8向左運動擠壓擋板29和彈簧，彈簧被壓縮，當攪拌框8向左運動離開擋板29時，彈簧恢復形長，帶動擋板29向右運動擊打攪拌框8，使攪拌框8內的石膏材料被均勻攪拌。

因為右架5左側上部與頂板18底部右側之間設有加強筋30，加強筋30右端與右架5左側上部固定式連接，加強筋30左端與頂板18底部右側固定式連接，加強筋30的形狀為圓柱形，加強筋30可以維持右架5和頂板18的穩定性。

因為還包括有第二彈簧31和鋼珠32，攪拌葉片17末端固定式連接有第二彈簧31，第二彈簧31末端固定式連接有鋼珠32，鋼珠32的形狀為球形，鋼珠32的直徑為3cm，鋼珠32的材料為Q235鋼，當攪拌葉片17對石膏材料進行攪拌時，第二彈簧31和鋼珠32可以使石膏材料被均勻攪拌。

因為底板1的形狀為長方體，底板1的左端面與右端面之間的距離為120cm，底板1的前端面與后端面之間的距離為60cm，底板1的下端面與上端面之間的距離為10cm，底板1的底面與地面接觸，且底板1材料為不銹鋼，不銹鋼耐腐蝕，使底板1不會因潮濕而生銹，可以延長本裝置的使用壽命。

因為第二電機21為伺服電機，第二電機21采用漆包銅處理方法，第二電機21的長度為19.8cm，第二電機21的直徑為16.5cm，第二電機21的傳輸軸外露部分長為8cm，伺服電機方便調節轉速，使本裝置的運行更平穩，延長本裝置的使用壽命。

因為第一轉軸20的形狀為圓柱體，第一轉軸20下端面與上端面之間的距離為50cm，第一轉軸20的直徑為8cm，第一轉軸20頂端與軸承座19中心的軸承連接，并且第一轉軸20的材料為Q235鋼，Q235鋼具有良好的塑性和焊接性能，成型能力很好并且具有一定的強度，有利與其被損壞后的焊接修理，同時Q235鋼價格相對便宜，性價比高，實用性能好，所以，第一轉軸20選用Q235鋼既可以節約成本，又能夠延長本裝置的使用壽命。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
