本實用新型涉及一種融雪裝置，尤其涉及一種農村平房房頂用融雪裝置。

背景技術：

北方墻厚，南方墻薄；南方房頂尖，北方房頂平；南方屋勢較高，北方多平房，南方平房少；北方多炕，南方一般多床；南方房頂高而尖，原因是南方的年降水量大，氣候又炎熱，高而尖的房頂既利于排水，又利于通風散熱。北方由于降水較少，所以房頂多建成平頂，這樣既可節省建筑材料，還可兼作晾曬作物的場所。平房是只有一層的房子，區別于樓房。現多指屋頂一般為平頂?shù)匿摻钏嘟Y(jié)構的一層房屋。雪是水或冰在空中凝結再落下的自然現象，或指落下的雪花。雪是水在固態的一種形式。雪只會在零攝氏度以下溫度及溫帶氣旋的影響下才會出現，因此亞熱帶地區和熱帶地區下雪的機會較微。在下大雪時，平房房頂會堆積較厚的雪層對房頂造成巨大的重壓，需要及時的進行清除，避免對房子造成嚴重的損害。

目前還沒有這樣一種農村平房房頂用融雪裝置，目前平房房頂大都是通過人工除雪，費時費力，尤其是農村人口老齡化嚴重，青壯勞動力都在大城市工作，老人很難進行高空作業，而且除雪時房頂濕滑，存在巨大的安全隱患，除雪效率低的缺點，因此亟需研發一種能夠代替人工除雪，除雪效率高的農村平房房頂用融雪裝置。

技術實現要素：

要解決的技術問題

本實用新型為了克服現有的平房房頂大都是通過人工除雪，費時費力，尤其是農村人口老齡化嚴重，青壯勞動力都在大城市工作，老人很難進行高空作業，而且除雪時房頂濕滑，存在巨大的安全隱患，除雪效率低的缺點，本實用新型要解決的技術問題是提供一種農村平房房頂用融雪裝置。

技術方案

為了解決上述技術問題，本實用新型提供了這樣一種農村平房房頂用融雪裝置，包括有水泵Ⅰ、雪水箱、萬向輪、底座、液壓缸、熱水箱、加熱裝置、水泵Ⅱ、出水管、進水管、雪水管、U形板、螺旋管、固定板、滑塊、左右伸縮桿、左右氣缸、滑軌和上下伸縮桿；底座的下方設置有萬向輪，萬向輪與底座相連接，萬向輪設置為多個；底座上自左向右依次固定設置有水泵Ⅰ、雪水箱、液壓缸、加熱裝置和水泵Ⅱ；液壓缸與設置在其上方的上下伸縮桿相連接，上下伸縮桿的上方設置有滑軌，上下伸縮桿的上端與滑軌的左端相連接；滑軌的下方設置有滑塊，滑塊與滑軌設置為滑動式連接；滑塊與設置在其左側的左右伸縮桿相連接，左右伸縮桿與設置在其左側的左右氣缸相連接，左右氣缸設置在上下伸縮桿的右側，左右氣缸與上下伸縮桿的上端相連接，左右氣缸設置在滑軌的下方；滑塊的下方設置有固定板，固定板與滑塊相連接；固定板的前方設置有螺旋管，固定板與螺旋管設置為固定連接；螺旋管的上方設置有出水管，螺旋管的右端與出水管相連接；螺旋管的左側設置有進水管，螺旋管的左端與進水管相連接；加熱裝置的上方設置有熱水箱，加熱裝置與熱水箱相連接；熱水箱與設置在其上方的出水管相連接，進水管設置在熱水箱的右側，進水管與熱水箱相連接，進水管上設置有水泵Ⅱ；在進水管與出水管的后方設置有雪水管，雪水管的上方設置有U形板，雪水管與U形板相連接；U形板的底部設置有孔，雪水管的上端通過U形板底部設有的孔伸入到U形板的內部；U形板設置在固定板與螺旋管的下方，U形板的后上端與固定板的下端相連接，U形板、固定板和螺旋管的左右長度均相同；雪水管上設置有水泵Ⅰ，雪水管的下端設置在雪水箱的左側，雪水箱與雪水管相連接。

優選地，所述滑軌的左右長度設置為5-8米。

優選地，所述U形板、所述固定板和所述螺旋管的左右長度均設置為3-5米。

工作原理：當需要對房頂?shù)姆e雪進行融化時，首先向熱水箱加入水，啟動加熱裝置開始工作，加熱裝置對熱水箱內的水進行加熱，加熱裝置可以為燃煤加熱或電加熱。啟動水泵Ⅱ，水泵Ⅱ?qū)崴鋬?nèi)的水通過進水管輸送到螺旋管內，與外界進行換熱，由于采用螺旋管，可以延長熱水在螺旋管內的駐留時間，有利于后續融雪操作，同時螺旋管內的熱水散熱后再通過出水管進入到熱水箱內，加熱裝置再次對熱水箱的水進行加熱，進行下一次循環。啟動液壓缸，液壓缸通過上下伸縮桿帶動滑軌與滑塊向上移動，當螺旋管和U形板向上移動到房頂?shù)姆e雪上方時，停止液壓缸的動作，通過萬向輪將滑軌進行90°旋轉，當滑軌與房頂處于水平垂直狀態時，停止萬向輪的轉動。啟動液壓缸，液壓缸通過上下伸縮桿帶動U形板向下移動，當U形板與房頂接觸時，停止液壓缸的動作，將螺旋管內的熱水通過螺旋管與房頂?shù)姆e雪進行換熱將積雪融化，積雪融化后的水進入到U形板的凹槽內再通過雪水管進入到雪水箱內，同時為了將U形板的凹槽內的水排出的徹底，啟動水泵Ⅰ，水泵Ⅰ將U形板的凹槽內的水通過雪水管排出。在融化積雪的同時，人們可以通過萬向輪推動底座進行左右移動，對房頂?shù)姆e雪進行大幅度的融雪，當對房頂?shù)囊徊糠址e雪處理完畢后，啟動左右氣缸，左右氣缸通過左右伸縮桿帶動滑塊進行縱向移動，滑塊縱向移動到適當位置時，對還未融雪操作的位置進行融雪操作，融化后的水通過雪水箱收集，回收利用，節約資源。

因?yàn)榛壍淖笥议L度設置為5-8米，所以其工作范圍大，提高了融雪的效率。

因?yàn)樗鯱形板、所述固定板和所述螺旋管的左右長度均設置為3-5米，所以其工作范圍大，提高了融雪的效率。

（3）有益效果

本實用新型所提供的一種農村平房房頂用融雪裝置，通過采用融雪的方式將融化的雪水收集起來進行再次利用，達到了節約資源的目的，并通過機械代替人工除雪，省時省力，消除了人們高空作業的安全隱患，融雪效率高，除雪效果好，結構簡單，操作方便，易于維護維修。

附圖說明

圖1為本實用新型的主視結構示意圖。

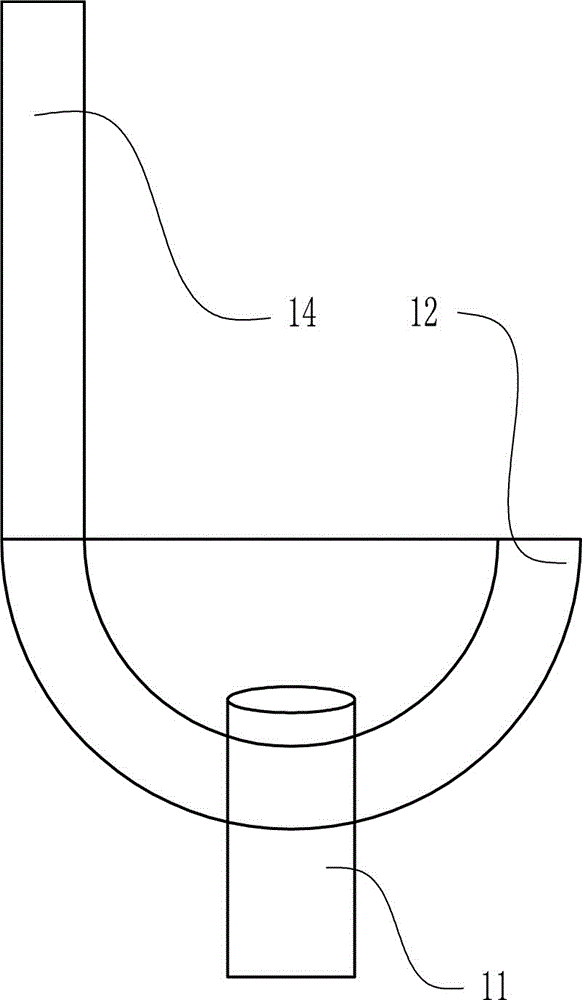

圖2為本實用新型的U形板的左視結構示意圖。

附圖中的標記為：1-水泵Ⅰ，2-雪水箱，3-萬向輪，4-底座，5-液壓缸，6-熱水箱，7-加熱裝置，8-水泵Ⅱ，9-出水管，10-進水管，11-雪水管，12-U形板，13-螺旋管，14-固定板，15-滑塊，16-左右伸縮桿，17-左右氣缸，18-滑軌，19-上下伸縮桿。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種農村平房房頂用融雪裝置，如圖1-2所示，包括有水泵Ⅰ1、雪水箱2、萬向輪3、底座4、液壓缸5、熱水箱6、加熱裝置7、水泵Ⅱ8、出水管9、進水管10、雪水管11、U形板12、螺旋管13、固定板14、滑塊15、左右伸縮桿16、左右氣缸17、滑軌18和上下伸縮桿19；底座4的下方設置有萬向輪3，萬向輪3與底座4相連接，萬向輪3設置為多個；底座4上自左向右依次固定設置有水泵Ⅰ1、雪水箱2、液壓缸5、加熱裝置7和水泵Ⅱ8；液壓缸5與設置在其上方的上下伸縮桿19相連接，上下伸縮桿19的上方設置有滑軌18，上下伸縮桿19的上端與滑軌18的左端相連接；滑軌18的下方設置有滑塊15，滑塊15與滑軌18設置為滑動式連接；滑塊15與設置在其左側的左右伸縮桿16相連接，左右伸縮桿16與設置在其左側的左右氣缸17相連接，左右氣缸17設置在上下伸縮桿19的右側，左右氣缸17與上下伸縮桿19的上端相連接，左右氣缸17設置在滑軌18的下方；滑塊15的下方設置有固定板14，固定板14與滑塊15相連接；固定板14的前方設置有螺旋管13，固定板14與螺旋管13設置為固定連接；螺旋管13的上方設置有出水管9，螺旋管13的右端與出水管9相連接；螺旋管13的左側設置有進水管10，螺旋管13的左端與進水管10相連接；加熱裝置7的上方設置有熱水箱6，加熱裝置7與熱水箱6相連接；熱水箱6與設置在其上方的出水管9相連接，進水管10設置在熱水箱6的右側，進水管10與熱水箱6相連接，進水管10上設置有水泵Ⅱ8；在進水管10與出水管9的后方設置有雪水管11，雪水管11的上方設置有U形板12，雪水管11與U形板12相連接；U形板12的底部設置有孔，雪水管11的上端通過U形板12底部設有的孔伸入到U形板12的內部；U形板12設置在固定板14與螺旋管13的下方，U形板12的后上端與固定板14的下端相連接，U形板12、固定板14和螺旋管13的左右長度均相同；雪水管11上設置有水泵Ⅰ1，雪水管11的下端設置在雪水箱2的左側，雪水箱2與雪水管11相連接。

所述滑軌18的左右長度設置為5-8米。

所述U形板12、所述固定板14和所述螺旋管13的左右長度均設置為3-5米。

工作原理：當需要對房頂?shù)姆e雪進行融化時，首先向熱水箱6加入水，啟動加熱裝置7開始工作，加熱裝置7對熱水箱6內的水進行加熱，加熱裝置7可以為燃煤加熱或電加熱。啟動水泵Ⅱ8，水泵Ⅱ8將熱水箱6內的水通過進水管10輸送到螺旋管13內，與外界進行換熱，由于采用螺旋管13，可以延長熱水在螺旋管13內的駐留時間，有利于后續融雪操作，同時螺旋管13內的熱水散熱后再通過出水管9進入到熱水箱6內，加熱裝置7再次對熱水箱6的水進行加熱，進行下一次循環。啟動液壓缸5，液壓缸5通過上下伸縮桿19帶動滑軌18與滑塊15向上移動，當螺旋管13和U形板12向上移動到房頂?shù)姆e雪上方時，停止液壓缸5的動作，通過萬向輪3將滑軌18進行90°旋轉，當滑軌18與房頂處于水平垂直狀態時，停止萬向輪3的轉動。啟動液壓缸5，液壓缸5通過上下伸縮桿19帶動U形板12向下移動，當U形板12與房頂接觸時，停止液壓缸5的動作，將螺旋管13內的熱水通過螺旋管13與房頂?shù)姆e雪進行換熱將積雪融化，積雪融化后的水進入到U形板12的凹槽內再通過雪水管11進入到雪水箱2內，同時為了將U形板12的凹槽內的水排出的徹底，啟動水泵Ⅰ1，水泵Ⅰ1將U形板12的凹槽內的水通過雪水管11排出。在融化積雪的同時，人們可以通過萬向輪3推動底座4進行左右移動，對房頂?shù)姆e雪進行大幅度的融雪，當對房頂?shù)囊徊糠址e雪處理完畢后，啟動左右氣缸17，左右氣缸17通過左右伸縮桿16帶動滑塊15進行縱向移動，滑塊15縱向移動到適當位置時，對還未融雪操作的位置進行融雪操作，融化后的水通過雪水箱2收集，回收利用，節約資源。

因?yàn)榛?8的左右長度設置為5-8米，所以其工作范圍大，提高了融雪的效率。

因?yàn)樗鯱形板12、所述固定板14和所述螺旋管13的左右長度均設置為3-5米，所以其工作范圍大，提高了融雪的效率。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
