本實用新型涉及建筑施工領域，尤其涉及一種用于大型鋼結構體拼裝的混凝土墩臺胎架。

背景技術：

目前“大型構件液壓整體提升技術”在國內大規模地應用于大跨度的橋梁、大型體育場館、展覽館、機庫、房建項目領域，提升的鋼結構體一般需在樓層板拼裝完成。因待提升鋼結構體一般重量十分巨大，拼裝階段造成的荷載較大，樓層板承重能力有限，需對拼裝樓層板進行大量的腳手架回頂，且使用的拼裝胎架一般為鋼結構胎架，材料需另外購買，這樣拼裝待提升鋼結構體需要耗費大量人力物力且耗費時間較長，影響工期。

技術實現要素：

本實用新型的目的是提供一種用于大型鋼結構體拼裝的混凝土墩臺胎架，以解決傳統的需對拼裝樓層板進行大量的腳手架回頂，材料需另外購買，拼裝待提升鋼結構體需要耗費大量人力物力且耗費時間較長，影響工期的問題。

為實現上述目的，本實用新型采取以下技術方案：

一種用于大型鋼結構體拼裝的混凝土墩臺胎架，其特征在于：所述混凝土墩臺胎架設在混凝土梁正上方的樓層板上，其主體是鋼筋混凝土墩臺，所述鋼筋混凝土墩臺上設有調平墊塊，所述調平墊塊之上為待提升鋼結構的底端部分。

優選地，所述鋼筋混凝土墩臺內的鋼筋為水平筋，所述水平筋包括橫向筋和縱向筋，分別有 2~4條。

進一步優選地，所述鋼筋混凝土墩臺為長方體。

此外，所述鋼筋混凝土墩臺體積為1500×800×600mm。

更加優選地，所述鋼筋的尺寸是12~14mm。

本實用新型的有益效果：

（1）本實用新型可以將平時澆筑混凝土時遺留的混凝土漿液與廢舊鋼筋回收利用，方便了現場施工，節省了施工材料，經濟效益顯著，提高了施工效率。

（2）本實用新型在樓層板澆筑時，在樓層板混凝土梁上方澆筑墩臺，相當于給樓層板進行鋼筋加密加固，增加樓層板的承載能力，可廣泛應用于需要在樓層板拼裝鋼結構體的工程。

附圖說明

通過結合以下附圖所作的詳細描述，本實用新型的上述和/或其他方面和優點將變得更清楚和更容易理解，這些附圖只是示意性的，并不限制本發明，其中：

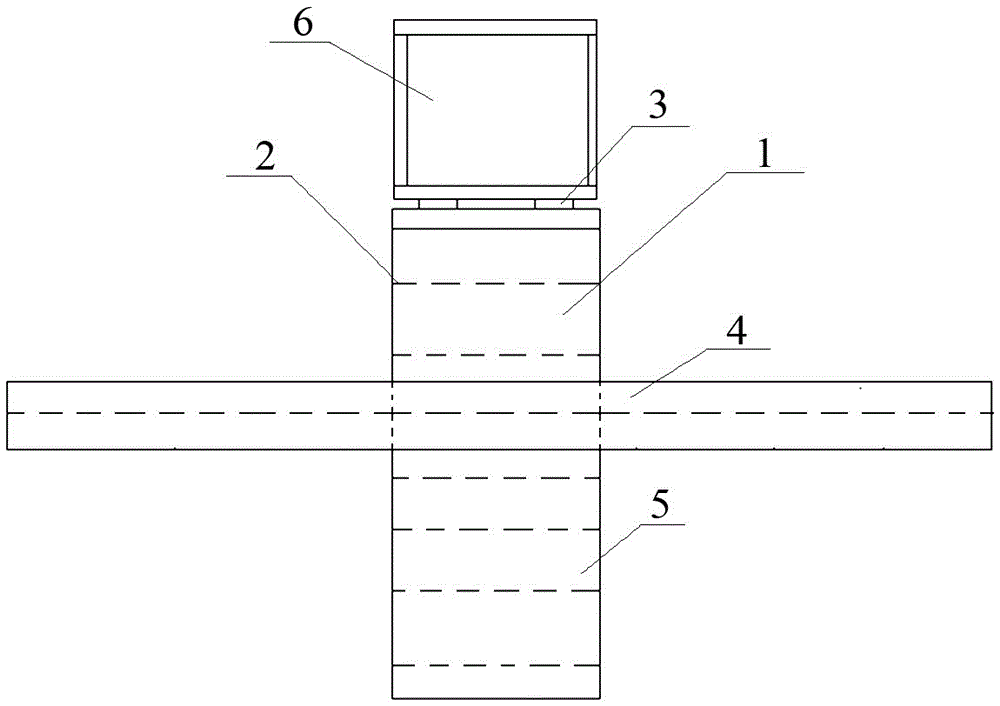

圖1是本實用新型一種用于大型鋼結構體拼裝的混凝土墩臺胎架的結構示意圖；

圖2是本實用新型一種用于大型鋼結構體拼裝的混凝土墩臺胎架的施工狀態圖。

附圖標記:1-鋼筋混凝土墩臺；2-鋼筋；3-調平墊塊；4-樓層板；5-混凝土梁；6-待提升鋼結構。

具體實施方式

為使本實用新型實現的技術手段、創新特征、達成目的與功效易于明白了解，下面結合附圖對本實用新型進一步說明。

在此記載的實施例為本實用新型的特定的具體實施方式，用于說明本實用新型的構思，均是解釋性和示例性的，不應解釋為對本實用新型實施方式及本實用新型范圍的限制。除在此記載的實施例外，本領域技術人員還能夠基于本申請權利要求書和說明書所公開的內容采用顯而易見的其它技術方案，這些技術方案包括采用對在此記載的實施例的做出任何顯而易見的替換和修改的技術方案。

本實用新型提供一種用于大型鋼結構體拼裝的混凝土墩臺胎架，方便了現場施工，節省了施工材料，為提高施工效率，將平時澆筑混凝土時遺留的混凝土漿液與廢舊鋼筋回收利用，在樓層板澆筑時在樓層板混凝土梁上方澆筑為如圖1所示的鋼筋混凝土墩臺，可以使體積為1500×800×600mm的長方體，混凝土墩臺胎架設在混凝土梁5正上方的樓層板4上，其主體是鋼筋混凝土墩臺1，鋼筋混凝土墩臺1上設有調平墊塊3，調平墊塊3之上為待提升鋼結構6的底端部分，鋼筋混凝土墩臺1內的鋼筋2為水平筋，鋼筋2的尺寸是12~14mm，水平筋包括橫向筋和縱向筋，分別有 2~4條。

本實用新型的具體實施方法：根據鋼結構及樓層板結構構造，將混凝土墩臺胎架設置在樓層板混凝土梁上端，提升鋼結構下表面與混凝土墩臺拼裝胎架接觸，混凝土墩臺拼裝胎架上部可加墊塊，以調節桁架高度，具體實施方式如圖2所示。

本實用新型可以將平時澆筑混凝土時遺留的混凝土漿液與廢舊鋼筋回收利用，方便了現場施工，節省了施工材料，提高了施工效率。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
