本實用新型涉及建筑領域，尤其涉及一種帳篷。

背景技術：

帳篷是一種新型的戶外活動用臨時建筑，由于拆裝靈活、儲運輕便，被稱之為“流動房產”，它被廣泛應用于專業的展覽展示會、博覽會、慶典聚會、戶外婚禮、體育活動、節慶活動（音樂節、啤酒節、美食節……）、臨時倉庫、廠房、臨時施工、緊急救災……帳篷源于歐洲，其相當于一座臨時建筑物，安全性能可靠，針對不同類型的場地可快速靈活搭建，具有可拆裝、運輸方便、貯存便利、體積小、組合多樣化等特點。現有的帳篷一般由可移動框架和篷布組成，框架一般有合金和鋼為主要部件，無任何多余梁柱，空間使用率達 100%，但是組裝帳篷的部件過多，不但組裝拆卸速度不夠快，而且帳篷部件與部件之間的連接過于分散，非常容易因為帳篷局部地方連接不牢固而引起帳篷整體的不穩固，引起安全事故。

技術實現要素：

本實用新型所要解決的技術問題是提供一種拆卸后占用空間更小、更加方便運輸、組裝更加安全牢靠、拆裝更加簡便快捷的便捷拆裝式帳篷篷頂支撐架。

本實用新型解決上述技術問題的技術方案如下：

一種便捷拆裝式帳篷的篷頂支撐架，所述篷頂支撐架呈傘骨架狀，且包括連接件和至少三個環繞所述連接件四周均勻分布的斜梁，所述連接件也呈傘骨架狀，且包括連接套和至少三個環繞所述連接套四周均勻分布的連接臂，所述連接臂的數量與所述斜梁的數量相同，每個所述連接臂的一端均與所述連接套固定連接或一體成型，另一端向下傾斜，每個所述斜梁的一端與對應所述連接臂可拆固定連接，另一端向下傾斜，且傾斜角度與所述連接臂向下傾斜的角度相同。

與現有技術相比，本實用新型的有益效果是：

本實用新型產品所需部件部件較少，不但組裝拆卸更加簡單方便、拆裝速度更快，而且斜梁與連接件之間的連接更加牢固安全，更加緊湊，連接位置沒有過于分散，各部件的支撐效果可以相輔相成，篷頂支撐架的受力更加均勻，更加安全穩固，并且拆卸后占用空間更小，更加方便運輸和攜帶。

在上述技術方案的基礎上，本實用新型還可以做如下改進。

作為本實用新型的一種優選實施方式，所述斜梁均為可套裝在對應所述連接臂上的金屬型材，所述斜梁通過螺絲與所述連接臂可拆固定連接。

采用上述優選方案的有益效果是：連接臂生產加工更加容易、更加節約成本，重量更輕，更加有利于運輸和攜帶，并且斜梁與連接件之間的連接更加牢固安全，組裝拆卸更加簡單、方便、快捷。

作為本實用新型的另一種優選實施方式，所述連接臂與所述連接套均為金屬型材，所述連接臂的端部與對應所述連接套焊接。

采用上述優選方案的有益效果是：連接臂的端部與對應連接套之間的連接更加牢固安全，生產加工更加簡單方便。

作為本實用新型的另一種優選實施方式，所述斜梁向下傾斜的角度為10°-45°。

采用上述優選方案的有益效果是：可以保證帳篷各部件之間的連接更加緊湊，連接位置更加集中，各部件的支撐效果可以相輔相成，使得帳篷受力更加均勻。

作為本實用新型的另一種優選實施方式，它還包括豎直設置的頂部螺紋柱，所述連接套呈管狀，且管內設有與所述頂部螺紋柱對應的內螺紋，所述篷頂支撐架通過所述連接套與所述頂部螺紋柱螺紋連接，并可隨著所述連接套的轉動而沿著所述頂部螺紋柱上下移動。

采用上述優選方案的有益效果是：篷頂支撐架能夠隨著連接件的轉動而沿著頂部螺紋柱上下移動，不但更加方便帳篷的組裝與拆卸，加快拆裝速度，而且可以根據需要調節帳篷的高度，更好的滿足客戶的需求。

作為本實用新型的另一種優選實施方式，所述頂部螺紋柱上設有可防止所述連接件與其分離的阻擋件，所述阻擋件與所述頂部螺紋柱可拆固定連接。

采用上述優選方案的有益效果是：篷頂支撐架與頂部螺紋柱之間的連接更加安全，能夠有效避免篷頂支撐架因螺紋損傷嚴重而從頂部螺紋柱上掉落下來。

作為本實用新型的另一種優選實施方式，所述阻擋件包括位于所述頂部螺紋柱頂端的頂蓋以及位于所述頂部螺紋柱底端的頂盤，所述頂蓋和/或所述頂盤與所述頂部螺紋柱可拆固定連接。

采用上述優選方案的有益效果是：既更加方便帳篷的組裝與拆卸，加快拆裝速度，又更加有效的避免篷頂支撐架因螺紋損傷嚴重而從頂部螺紋柱的頂部或底部滑出，并且金屬制成的頂蓋配合金屬制成的頂部螺紋柱、篷頂支撐架和底部支撐柱，還具有避雷的效果，有效的將雷電引入地下，保護帳篷內住戶的人身安全。

作為本實用新型的另一種優選實施方式，所述頂蓋與所述頂部螺紋柱固定連接或一體成型，所述頂盤與所述頂部螺紋柱可拆固定連接。

采用上述優選方案的有益效果是：生產加工更加容易，既更加方便帳篷的組裝與拆卸，加快拆裝速度，又有效的避免篷頂支撐架因螺紋損傷嚴重而從頂部螺紋柱的頂部或底部滑出。

作為本實用新型的另一種優選實施方式，所述頂盤上設有多個用于固定篷布的安裝孔，全部所述安裝孔排列呈環形。

采用上述優選方案的有益效果是：固定篷布更加簡便快捷、牢固安全。

附圖說明

圖1為本實用新型產品對應的便捷拆裝式帳篷的結構示意圖；

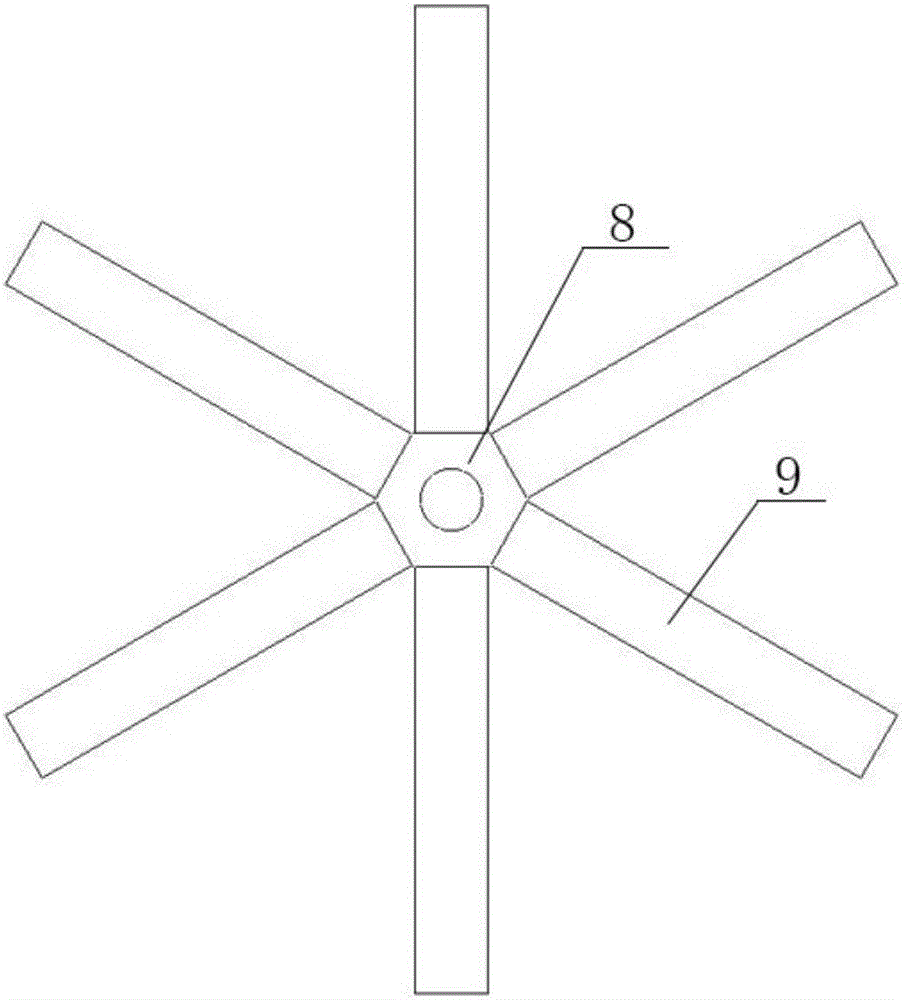

圖2為本實用新型產品中連接件俯視面的結構示意圖；

圖3為本實用新型產品中連接件的結構示意圖；

圖4為本實用新型產品中連接件與頂部螺紋柱的連接結構示意圖；

圖5為本實用新型產品中頂盤的結構示意圖；

圖6為本實用新型產品中頂蓋俯視面的結構示意圖；

附圖中，各標號所代表的部件列表如下：

1、連接件，2、斜梁，3、篷頂橫梁，4、底部支撐柱,5、頂部螺紋柱，6、頂蓋，7、頂盤，8、連接套，9、連接臂。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

實施例

如圖1至圖6所示，一種便捷拆裝式帳篷的篷頂支撐架，所述篷頂支撐架呈傘骨架狀，且包括連接件1和至少三個環繞所述連接件1四周均勻分布的斜梁2，所述連接件1也呈傘骨架狀，且包括連接套8和至少三個環繞所述連接套8四周均勻分布的連接臂9，所述連接臂9的數量與所述斜梁2的數量相同，每個所述連接臂9的一端均與所述連接套8固定連接或一體成型，另一端向下傾斜，每個所述斜梁2的一端與對應所述連接臂9可拆固定連接，另一端向下傾斜，且傾斜角度與所述連接臂9向下傾斜的角度相同，所述斜梁2向下傾斜的角度最好為10°-45°。

本實用新型中，所述斜梁2最好均為可套裝在對應所述連接臂9上的金屬型材，所述斜梁2通過螺絲與所述連接臂9可拆固定連接，所述連接臂9與所述連接套8最好均為金屬型材，所述連接臂9的端部與對應所述連接套8焊接或一體成型。

本實用新型產品還可以增加豎直設置的頂部螺紋柱5，所述連接套8呈管狀，且管內設有與所述頂部螺紋柱5對應的內螺紋，所述篷頂支撐架通過所述連接套8與所述頂部螺紋柱5螺紋連接，并可隨著所述連接套8的轉動而沿著所述頂部螺紋柱5上下移動；

所述頂部螺紋柱5上最好設置可防止所述連接件1與其分離的阻擋件，所述阻擋件與所述頂部螺紋柱5可拆固定連接，所述阻擋件可以包括位于所述頂部螺紋柱5頂端的頂蓋6以及位于所述頂部螺紋柱5底端的頂盤7，所述頂蓋6和/或所述頂盤7與所述頂部螺紋柱5可拆固定連接，例如:所述頂蓋6與所述頂部螺紋柱5固定連接或一體成型，所述頂盤7與所述頂部螺紋柱5可拆固定連接；所述頂盤7上可以設置多個用于固定篷布的安裝孔，全部所述安裝孔最好排列呈環形。

與本實用新型產品對應的便捷拆裝式帳篷包括帳篷骨架和篷布，所述帳篷骨架包括水平設置的篷頂橫梁3、豎直設置的底部支撐柱4以及篷頂支撐架（本實用新型產品），所述篷頂橫梁3、所述底部支撐柱4的數量與所述斜梁2的數量相同，每個所述斜梁2向下傾斜的一端分別與對應所述底部支撐柱4的頂部可拆固定連接，所述篷頂橫梁3分別位于對應的相鄰所述斜梁2之間，所述篷頂橫梁3的兩端分別與對應所述斜梁2向下傾斜的一端可拆固定連接。

本實用新型中金屬制成的頂蓋6配合金屬制成的頂部螺紋柱5、篷頂支撐架和底部支撐柱4，還具有避雷的效果，可以有效的將雷電引入地下，保護帳篷內住戶的人身安全。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其它的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內，不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
