本實用新型涉及地暖設備領域，具體的說是一種帶有十字式地下線槽的地暖鋪設地板。

背景技術：

地暖是地板輻射采暖的簡稱，是以整個地面為散熱器，通過地板輻射層中的熱媒，均勻加熱整個地面，利用地面自身的蓄熱和熱量向上輻射的規律由下至上進行傳導，來達到取暖的目的。低溫地面熱媒在室內形成腳底至頭部逐漸遞減的溫度梯度，從而給人以腳暖頭涼的舒適感。地面輻射供暖符合中醫“溫足頂涼”的健身理論，是目前最舒適的采暖方式，也是現代生活品質的象征。

發明人在研究中發現，地暖安裝好后，為了不破壞整個系統的受力結構，在使用中嚴禁用戶在地板進行鉆孔、打眼、釘釘子，且不得超重承載過重的物品和設備。因此，整個地暖地板的頂面為平整面。在地暖工作的前期，熱量傳遞緩慢，在地板厚度較大時，用戶需要較長的時間才能感受到地暖的工作效果。此外，地暖主要包括水暖和電暖兩種，電暖在鋪設過程中需要使用輸電線，鋪設走線管十分麻煩。

技術實現要素：

為了解決上述技術問題，本實用新型提供了一種帶有十字式地下線槽的地暖鋪設地板。

本實用新型解決其技術問題采用以下技術方案來實現：

一種帶有十字式地下線槽的地暖鋪設地板，包括地板主體，所述地板主體呈長方體，所述地板主體包括頂層木板、蓄熱層和底部導熱層，所述頂層木板設置在所述蓄熱層的頂部，所述底部導熱層設置在所述蓄熱層的底部，所述蓄熱層由蓄熱材料制成，所述頂層木板設置有多個盲孔，所述盲孔的深度為所述頂層木板的厚度的四分之一至二分之一，所述底部導熱層的底部設置有用于穿設連接線的走線槽，所述走線槽包括橫向設置的第一槽和縱向設置的第二槽，所述第一槽和所述第二槽相互連通且呈十字型，所述走線槽連通所述底部導熱層的四個側壁。

進一步地，所述頂層木板的厚度為7mm，所述盲孔的深度為3mm。

進一步地，所述頂層木板為實木地板。

進一步地，所述盲孔為9個，且呈3乘3的矩陣式分布。

本實用新型的有益效果是：本實用新型提供的一種帶有十字式地下線槽的地暖鋪設地板包括三層復合結構，最上層為頂層木板，用于提高地板的用戶體驗。由于木質結構具備較好的彈性，能給人提供柔軟的腳感，且具備冬暖夏涼的特點。蓄熱層和底部導熱層用于配合地暖的發熱機構，提高熱量的利用率，節約能源。在頂層木板設置的盲孔，可以加速熱量從地板下到地板上的傳遞速度，減少用戶感知到地暖熱量的等待時間。而設置在底部導熱層的走線槽為地板下的電路布局提供了方便，十字型的走線槽便于工人靈活的變更線路的走向。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

圖1為本實用新型實施例提供的一種帶有十字式地下線槽的地暖鋪設地板的結構示意圖；

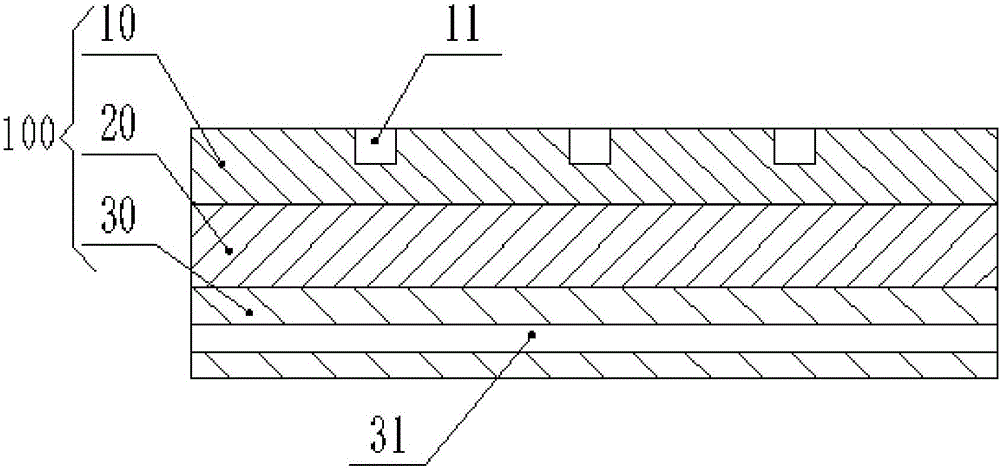

圖2為圖1的剖面圖；

圖3為圖1的仰視圖。

具體實施方式

為了使本實用新型的目的、技術方案和有益效果更加清楚，下面將結合附圖，對本實用新型的優選實施例進行詳細的說明，對本實用新型做進一步說明，以方便技術人員理解。

請參閱圖1至圖3，本實用新型實施例提供了一種帶有十字式地下線槽的地暖鋪設地板，包括地板主體100，地板主體100包括頂層木板10、蓄熱層20和底部導熱層30。

頂層木板10設置在蓄熱層的頂部，底部導熱層30設置在蓄熱層的底部，蓄熱層20由蓄熱材料制成，

本實用新型提供的地暖鋪設導溫地板包括三層復合結構，最上層為頂層木板10，用于提高地板的用戶體驗。由于木質結構具備較好的彈性，能給人提供柔軟的腳感，且具備冬暖夏涼的特點。蓄熱層20和底部導熱層30用于配合地暖的發熱機構，提高熱量的利用率，節約能源。此外，木質地板還能夠提升房屋的裝修效果，具有一定的美觀意義。

頂層木板10為實木地板，實木的裝飾風格返璞歸真，質感自然。

頂層木板10設置有9個盲孔11，盲孔11的深度為頂層木板10的厚度的四分之一至二分之一。盲孔11呈3乘3的矩陣式分布。

在頂層木板10設置的盲孔11，可以加速熱量從地板下到地板上的傳遞速度，減少用戶感知到地暖熱量的等待時間。矩陣式分布的盲孔11之間間隔均勻，便于更好的散發熱量。

為了保證頂層木板10的整體強度和承重能力，頂層木板10的厚度越大越好。此外，木質地板的彈性特質在厚度更大的情況下表現地更充分。但是，頂層木板10的厚度越大，熱量的傳遞路徑越長，效率也對應降低。

此外，頂層木板10的厚度過大還會占用更多的房屋空間。由于地暖的安裝會占用較大的厚度，無形中減少了房屋的實際使用層高，如果頂層的木板較厚，會進一步的加重這種空間占用情況。

因此，兼顧承重能力和熱量傳導兩個方面，本實施例進一步的將頂層木板10的厚度設置為7mm，盲孔11的深度為3mm。

在本實施例中，底部導熱層30的底部設置有用于穿設連接線的走線槽31，走線槽31包括橫向設置的第一槽32和縱向設置的第二槽33，第一槽32和第二槽33相互連通且呈十字型，走線槽31連通底部導熱層31的四個側壁。通過設置的走線槽31，工人可以在地板下的電路建設中找到現成的線路管，便于規劃線路，以及轉換路徑和方向。

以上所舉實施例為本實用新型的較佳實施方式，僅用來方便說明本實用新型，并非對本實用新型作任何形式上的限制，任何所屬技術領域中具有通常知識者，若在不脫離本實用新型所提技術特征的范圍內，利用本實用新型所揭示技術內容所作出局部更動或修飾的等效實施例，并且未脫離本實用新型的技術特征內容，均仍屬于本實用新型技術特征的范圍內。
