本實用新型涉及一種新型瓦，特別涉及一種用于房頂或是斜面覆蓋的瓦。

背景技術：

現有的S型瓦、羅曼瓦施工難度較大，主要表面在搭接過程中出現縫，不易達接固定，不僅影響美觀，同時也會造成房頂漏水。

技術實現要素：

針對上述問題，本實用新型所要解決的技術問題是提供一種新型全直角S型瓦, 使用小頭嵌入大頭內部實現固定，可以消除瓦在搭接過程中出現的縫，使房頂更美觀，還可以在房頂形成引水道，使房頂上的水順利沿引水道排出。

本實現本實用新型的技術方案，一種新型全直角S型瓦包括直角梯形板，在直角梯形板斜邊上連設有卷板，卷板與直角梯形板斜邊連接邊為斜邊、對應的另一邊為直邊，在直角梯形板的直邊上設有卡槽；

卡槽邊緣向上突出能伸入卷板內部；

卷板最寬處內部設有環形卡槽，卷板最窄處外緣能卡入環形卡槽中。

進一步講，直角梯形板背面設有直形卡槽，直形卡槽與環形卡槽連通。

進一步講，直角梯形板上設有固定孔洞。

本實用新型的優點在于，利用將卷板小頭嵌入大頭內部，實現相鄰角S型瓦堅向連接，其連接方法簡單，連接緊固，施工效率高。

附圖說明

圖1為本實用新型正面示意圖。

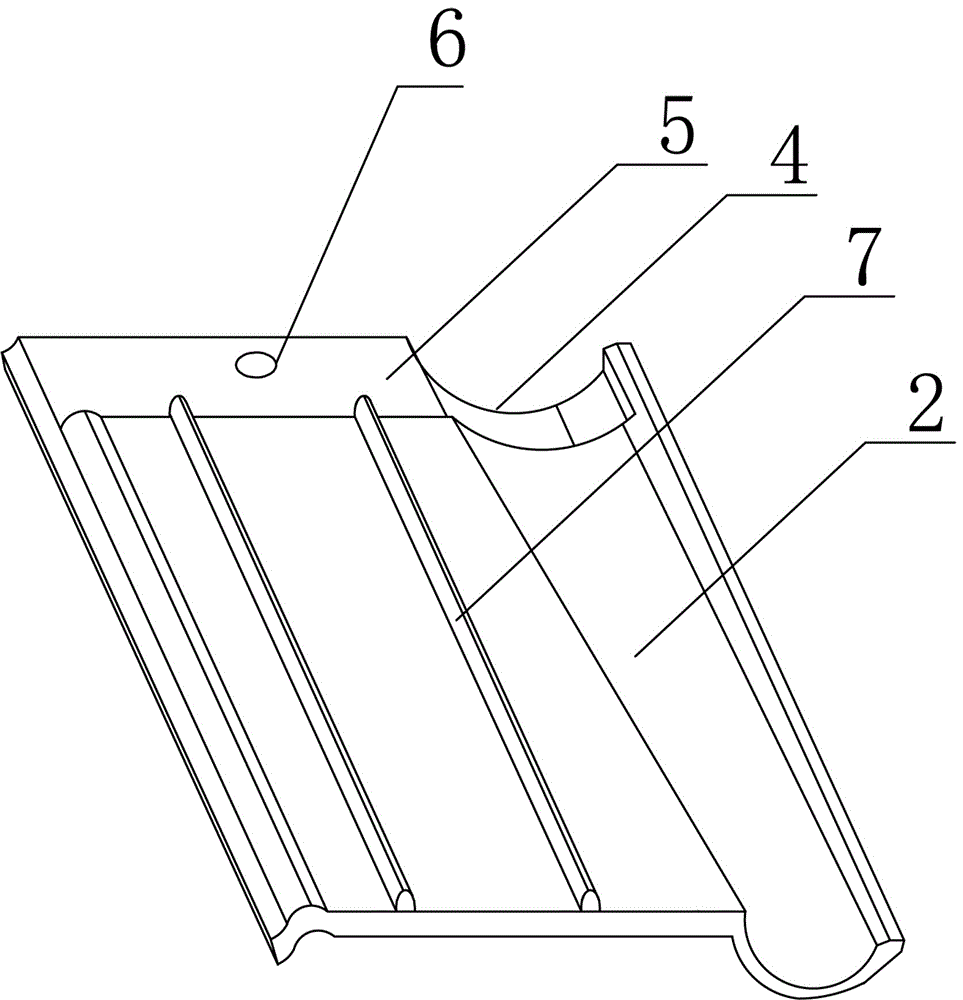

圖2為本實用新型背面示意圖。

圖3為本實用新型搭接示意圖。

如圖中，直角梯形板1、卷板2、卡槽3、環形卡槽4、直形卡槽5、固定孔洞6、強脊7。

具體實施方式

如圖1、2中，一種新型全直角S型瓦包括直角梯形板1，在直角梯形板1斜邊上連設有卷板2，卷板2與直角梯形板1斜邊連接邊為斜邊、對應的另一邊為直邊，在直角梯形板的直邊上設有卡槽3；

卡槽3邊緣向上突出能伸入卷板2內部；

卷板2最寬處內部設有環形卡槽4，卷板2最窄處外緣能卡入環形卡槽4中，裝瓦時，水平連接時，角S型瓦卡槽3邊緣向上突出能伸入相鄰角S型瓦卷板2內部，豎向連接時，角S型瓦卷板2最窄處外緣卡入相鄰角S型瓦卷板2最寬處內部環形卡槽4中。

優選的，直角梯形板1背面設有直形卡槽5，直形卡槽5與環形卡槽4連通，豎向連接時，角S型瓦卷板2最窄處外緣卡入相鄰角S型瓦卷板2最寬處內部環形卡槽4中，卷板2的直角梯形板1與相鄰角S型瓦卷板2直角梯形板1的直形卡槽5之間有間隙，可以填充水泥、沙漿等物質，用于連接相鄰的角S型瓦。

優選的，直角梯形板上設有固定孔洞6，固定孔洞6可以用釘子或其東西穿過，用于將角S型瓦固定在房面或其它需要固定角S型瓦的地方。

如圖3所示，相鄰新型全直角S型瓦上下搭接時，角S型瓦卷板2最窄處外緣卡入相鄰角S型瓦卷板2最寬處內部環形卡槽4中，直角梯形板1的卡槽3背面能放入相鄰直角梯形板1的卡槽3內，相鄰新型全直角S型瓦上下搭接時水平搭接時，角S型瓦卡槽3邊緣向上突出能伸入相鄰角S型瓦卷板2內部，搭接完成后，相鄰新型全直角S型瓦，直角梯形板1連接成一個引水道，可以方便排水。

優選的，中心平板1上設有加強脊7。
