本實用新型屬于PC（預制裝配式混凝土結構）構件生產制作領域，具體涉及一種生產PC構件的固定模臺用滑移可伸縮式蒸汽養護罩。

背景技術：

21世紀以來，隨著建筑行業的不斷發展，混凝土現澆結構體系存在的弊端日益凸顯，綠色建筑逐漸成為我國建筑產業發展的趨勢，在我國政府的大力推動下，“建筑工業化”、“住宅產業化”正如火如荼的進行著，與此同時，PC（Prefabricated Concrete Structure）即“預制裝配式混凝土結構”構件的需求量大大增加。PC構件是在構件加工工廠制作形成的成品混凝土構件。在PC構件的生產過程中，養護工藝是其中一個重要環節，通常占PC構件生產周期的70%-80%，PC構件的養護直接影響著構件的質量、能耗以及生產成本。為了提高PC構件的生產效率，大多數PC構件加工工廠都采用加速養護混凝土的辦法，以盡快達到PC構件要求的脫模強度，提高模具的使用效率和構件的生產效率。

PC構件工廠常采用濕熱養護工藝來加速養護混凝土。濕熱養護工藝，即用濕熱飽和蒸汽加熱混凝土，使得混凝土獲得較高的溫度和濕度來加速水泥水化從而起到加速混凝土硬化的一種養護工藝。常采用蒸汽養護窯為載體，具體做法是在模臺上的模具內澆筑好混凝土后，靜停一段時間后將模臺與模具一起用行車吊入蒸汽養護窯內，通入蒸汽進行養護，首先蒸汽養護窯占據了一定的生產空間，不利于PC構件大批量生產，其次是這種方法使得模具周轉效率低，導致PC構件生產效率低下，再次就是來回的移動容易造成PC構件碰撞破損，影響構件的質量。

技術實現要素：

針對現有技術中存在的問題，本實用新型提供一種生產PC構件的固定模臺用滑移可伸縮式蒸汽養護罩，此種養護罩具有滑移可伸縮，不占用生產空間、安裝快速、操作方便、養護效率高等優點。

為實現上述目的，本實用新型采用以下技術方案：

一種生產PC構件的固定模臺用滑移可伸縮式蒸汽養護罩，該養護罩包括支撐骨架和保溫篷布，所述保溫篷布罩在支撐骨架上形成密閉的養護罩，

所述支撐骨架包括活動支撐立桿和固定支撐立桿，在每個固定支撐立桿上端均固定設有自鎖式手搖絞盤，所述每個自鎖式手搖絞盤分別伸出一根鋼絞線，所述鋼絞線的自由端設有掛鉤；在活動支撐立桿的上端焊接有掛鉤、活動支撐立桿的下端設有安裝孔，所述活動支撐立桿的下端通過安裝孔與固定在地面上的槽鋼之間通過插銷固定，

所述保溫篷布上設有不銹鋼圓環，在所述保溫篷布的四角均設有拉鏈。

所述活動支撐立桿為三根，所述活動支撐立桿為厚壁矩形方鋼管，所述三根活動支撐立桿等間距分布，兩側的活動支撐立桿等高設置，中間活動支撐立桿的高度比兩側的活動支撐立桿高400mm。

所述三根活動支撐立桿在水平面上的投影是以中間活動支撐立桿為頂點的鈍角等腰三角形。

所述固定支撐立桿為三根，三根固定支撐立桿分別與三根活動支撐立桿一一對應設置，所述每根固定支撐立桿的上端均焊接有“Z”型圓鋼管，所述鋼絞線依次穿過“Z”型圓鋼管和不銹鋼圓環，鋼絞線自由端的掛鉤與活動支撐立桿上端的掛鉤相連。

所述每根固定支撐立桿為由槽鋼焊接成的“h”型結構；所述三根固定支撐立桿位于同一直線上且等間距分布，兩側的固定支撐立桿等高設置。

所述固定支撐立桿中位于中間位置的固定支撐立桿上端焊有生產提示板，所述生產提示板為長方形薄鋼板并噴涂黑漆。

所述不銹鋼圓環的直徑為30mm，相鄰兩個圓環之間的距離為400mm。

與現有技術相比，本實用新型的有益效果為：

①本實用新型在PC構件濕熱養護的基礎上提供一種生產PC構件的固定模臺用滑移可伸縮式蒸汽養護罩，此種養護罩具有滑移可伸縮，不占用生產空間、安裝快速、操作方便、養護效率高等優點。②本實用新型生產PC構件的固定模臺所使用的滑移可伸縮式蒸汽養護罩由支撐骨架和安裝于支撐骨架上的滑移可伸縮保溫篷布組成。支撐骨架由布置于長方體固定模臺短邊一側的三根活動支撐立桿、相對一側的三根固定支撐立桿以及固定于三根固定支撐立桿上的三個自鎖式手搖絞盤伸出的三根鋼絞線作為整體骨架結構。保溫篷布上布置有對應三根鋼絞線在同一直線上的三排不銹鋼圓環，三根鋼絞線分別穿過三排不銹鋼圓環使得保溫篷布安裝于支撐骨架上，保溫篷布的四個角上安裝有拉鏈，拉上拉鏈使得安裝于支撐骨架上的保溫篷布收緊并完整罩住下部固定模臺從而形成一個密閉良好的養護罩，通過布置在固定模臺上的管道向養護罩內通入濕熱飽和蒸汽對混凝土進行加速養護。

附圖說明

圖1為本實用新型的結構示意圖。

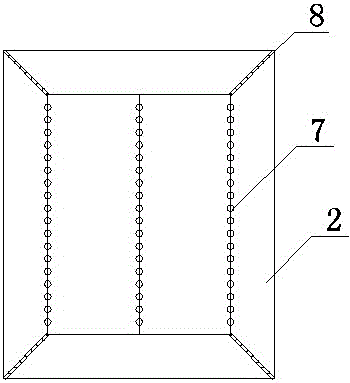

圖2為本實用新型中保溫篷布展開圖。

圖3為本實用新型的使用狀態圖。

具體實施方式

下面結合附圖和具體實施方式對本實用新型的技術方案進一步詳細說明：

如圖1、圖2和圖3所示，本實施例生產PC構件的固定模臺用滑移可伸縮式蒸汽養護罩，該養護罩包括支撐骨架1和保溫篷布2，所述保溫篷布2罩在支撐骨架1上形成密閉的養護罩，

所述支撐骨架1包括活動支撐立桿3和固定支撐立桿4，在每個固定支撐立桿4上端均固定設有自鎖式手搖絞盤5，所述每個自鎖式手搖絞盤5分別伸出一根鋼絞線6，所述鋼絞線6的自由端設有掛鉤；在活動支撐立桿3的上端焊接有掛鉤、活動支撐立桿3的下端設有安裝孔，所述活動支撐立桿3的下端通過安裝孔與固定在地面上的槽鋼9之間通過插銷固定，

所述保溫篷布2上設有不銹鋼圓環7，在所述保溫篷布2的四角均設有拉鏈8，拉上拉鏈8，安裝于支撐骨架1上的保溫篷布2完整罩住下部固定模臺，形成密閉的養護罩。

作為優選，本實施例的所述活動支撐立桿3為三根，所述活動支撐立桿3為厚壁矩形方鋼管，所述三根活動支撐立桿3等間距分布，兩側的活動支撐立桿等高設置，中間活動支撐立桿的高度比兩側的活動支撐立桿高400mm；所述三根活動支撐立桿3在水平面上的投影是以中間活動支撐立桿為頂點的鈍角等腰三角形。

作為進一步優選，本實施例所述固定支撐立桿4為三根，三根固定支撐立桿4分別與三根活動支撐立桿3一一對應設置，所述每根固定支撐立桿4的上端均焊接有“Z”型圓鋼管10，所述鋼絞線6依次穿過“Z”型圓鋼管10和不銹鋼圓環7，鋼絞線6自由端的掛鉤與活動支撐立桿3上端的掛鉤相連；所述每根固定支撐立桿4為由槽鋼焊接成的“h”型結構；所述三根固定支撐立桿位于同一直線上且等間距分布，兩側的固定支撐立桿等高設置，在固定支撐立桿中位于中間位置的固定支撐立桿上端焊有生產提示板11。

作為更進一步優選，本實施例不銹鋼圓環7的直徑為30mm，相鄰兩個圓環之間的距離為400mm。

本實施例的使用過程如下：

三個自鎖式手搖絞盤5的鋼絞線6穿過不銹鋼圓環7，鋼絞線的一端通過掛鉤分別掛在立起的活動支撐立桿3的掛鉤上，搖動自鎖式手搖絞盤5的手輪，使三根鋼絞線繃緊并鎖死絞盤，此時三根鋼絞線互相平行，借助于三排不銹鋼圓環使得保溫篷布2可在三根鋼絞線上自由伸縮、滑移。保溫篷布2四個角上安裝有從上往下拉的拉鏈8，拉上拉鏈使得安裝于支撐骨架上的保溫篷布收緊并完整罩住下部固定模臺12從而成為一個密閉良好的養護罩。

PC構件養護時立起活動支撐立桿3，拉好并繃緊鋼絞線使保溫篷布在鋼絞線上伸展開，然后拉上保溫篷布四個角的拉鏈，使保溫篷布收緊并完整罩住下部固定模臺，向養護罩內通入蒸汽進行養護；PC構件養護完成后拉開四個角上拉鏈，將保溫篷布收縮后，把保溫篷布上的圓環掛在固定支撐立桿上的“Z”型圓鋼管10上，搖動自鎖式手搖絞盤的手輪，收回鋼絞線并鎖死絞盤，最后拔掉活動支撐立桿上孔的插銷，將活動支撐立桿臥于地面。

本實施例所述養護罩采用濕熱養護工藝，傳熱管道將濕熱飽和蒸汽通入養護罩內對PC構件進行加速養護。

盡管上述實施例已對本實用新型作出具體描述，但是對于本領域的普通技術人員來說，應該理解為可以在不脫離本實用新型的精神以及范圍之內基于本實用新型公開的內容進行修改或改進，這些修改和改進都在本實用新型的精神以及范圍之內。
