本實用新型涉及建筑施工輔助設備領域，具體而言，涉及一種三維連接構件。

背景技術：

水泥混凝土是當今世界上最重要的建筑材料之一。盡管這一材料的使用已有相當悠久的歷史，但近幾十年來，無論是在材料性能上，還是在施工工藝上，都有了很大的飛躍。過去，混凝土施工常常被人們看成是一種很粗笨的工作，甚至認為一份水泥三份砂子七份石子加些水拌一拌便是混凝土，沒有什么技術可談。然而，由于現代技術對混凝土性能要求的提高，混凝土組分增加所帶來的復雜性，以及施工技術的現代化，使得它逐步發展成為一門系統的科學技術。近幾十年來，無論在理論方面，還是在應用方面，這門技術都有了很大的發展。在建筑施工領域中，根據建筑物的結構的不同，需要進行不同的尺寸和結構的澆筑，澆筑過程中需要搭建多種澆筑模板。一般在進行澆筑時，先澆筑建筑物的骨架，例如多根立柱，然后在立柱之間搭設橫梁或者承重梁，起到支撐整個墻體的作用。

發明人在研究中發現，傳統的建筑施工過程中混凝土澆筑形成的墻體至少存在如下缺點：

承重梁和立柱分開澆筑，澆筑完成后，雖然承重梁和立柱形成了整體，但是由于承重梁和立柱的連接位置具有連接縫，在受到震動后易出現縫隙加寬或者直接倒塌的情況，安全性差。

技術實現要素：

本實用新型的目的在于提供一種三維連接構件，以改善現有的墻體的結構穩定性差，易出現裂縫的問題。

本實用新型的目的還在于提供一種承重結構，以改善現有的墻體的結構穩定性差，易出現裂縫的問題。

本實用新型的實施例是這樣實現的：

基于上述第一目的，本實用新型提供了一種三維連接構件，包括第一構件主體、第二構件主體以及第三構件主體，其中：

所述第一構件主體與所述第二構件主體傾斜設置，所述第一構件主體與所述第二構件主體的連接位置位于所述第一構件主體的兩個端部之間，所述第三構件主體安裝于所述第一構件主體以及所述第二構件主體的連接位置處，所述第三構件主體與所述第一構件主體以及所述第二構件主體構成的平面相傾斜。

在本實用新型較佳的實施例中，所述第一構件主體與所述第二構件主體的連接位置位于所述第二構件主體的兩個端部之間。

在本實用新型較佳的實施例中，所述第一構件主體呈長條狀，所述第二構件主體的沿其長度方向的截面形狀為方形。

在本實用新型較佳的實施例中，所述第二構件主體呈長條狀，所述第二構件主體的沿其長度方向的截面形狀為方形。

在本實用新型較佳的實施例中，所述第三構件主體呈長條狀，所述第二構件主體的沿其長度方向的截面形狀為方形。

在本實用新型較佳的實施例中，所述第一構件主體、所述第二構件主體以及所述第三構件主體一體澆筑成型。

在本實用新型較佳的實施例中，所述第一構件主體包括混凝土層以及第一承重鋼筋，所述第一承重鋼筋設置有多根，多根所述第一承重鋼筋位于所述混凝土層內，且每根所述第一承重鋼筋的至少一端沿其長度方向伸出所述混凝土層。

在本實用新型較佳的實施例中，所述第二構件包括混凝土層以及第二承重鋼筋，所述第二承重鋼筋設置有多根，多根所述第二承重鋼筋位于所述混凝土層內，且每根所述第二承重鋼筋的至少一端沿其長度方向伸出所述混凝土層。

在本實用新型較佳的實施例中，所述第三構件包括混凝土層以及第三承重鋼筋，所述第三承重鋼筋設置有多根，多根所述第三承重鋼筋位于所述混凝土層內，且每根所述第三承重鋼筋的至少一端沿其長度方向伸出所述混凝土層。

基于上述第二目的，本實用新型提供了一種承重結構，包括所述的三維連接構件，所述三維連接構件設置有多個，多個所述三維連接構件拼接形成所述承重結構。

本實用新型實施例的有益效果是：

綜上所述，本實用新型實施例提供了一種三維連接構件，其結構簡單合理，便于制造加工，制造與安裝成本低，同時，該三維連接構件為整體結構，沒有連接縫隙，整體的結構緊湊牢固，穩定性好，使用過程中不易出現裂縫，使用安全可靠。具體如下：

本實施例提供的三維連接構件，包括第一構件主體、第二構件主體以及第三構件主體，第一構件主體、第二構件主體以及第三構件主體連接形成整體，整體結構緊湊牢固，使用安全性高。第一構件主體和第二構件主體相連接，第一構件主體與第二構件主體的連接位置位于第一構件主體的兩個端部之間，即第一個構件主體的兩端可以分別進行拼接，安裝時操作方便，使用的范圍廣。第三構件主體同時與第一構件主體以及第二構件主體連接，第三構件主體位于第一構件主體和第二構件主體的連接位置處，三個構件主體的連接位置為集中在一個點，連接結構更加緊湊，整體結構更加牢固可靠，受力更加安全可靠。實際安裝過程中，第一構件主體和第二構件主體構成了一個平面，第三構件主體與該平面傾斜設置，第一構件主體、第二構件主體以及第三構件主體分別分布在三個方向上，能夠實現三個方向上的構件的連接，即形成了三維連接構件，安裝更加方便快捷。

本實施例提供的承重構件包括多個三維連接構件，具有三維連接構件的所有優點，安裝時方便快捷，受力安全可靠，不易出現裂縫或者不易倒塌。

附圖說明

為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，應當理解，以下附圖僅示出了本實用新型的某些實施例，因此不應被看作是對范圍的限定，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他相關的附圖。

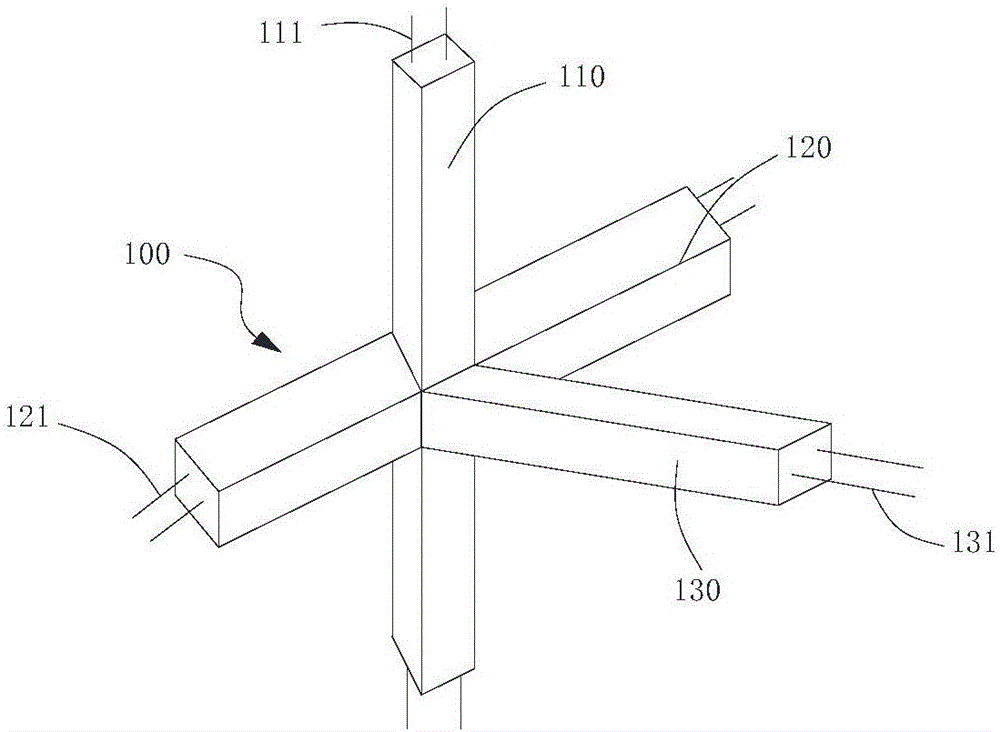

圖1為本實用新型實施例的三維連接構件的結構圖；

圖2為本實用新型實施例的三維連接構件的變形結構圖；

圖3為本實用新型實施例的承重結構的結構圖。

圖中：

三維連接構件100，

第一構件主體110，第一承重鋼筋111，

第二構件主體120，第二承重鋼筋121，

第三構件主體130，第三承重鋼筋131，

混凝土層140。

具體實施方式

在建筑施工領域中，根據建筑物的結構的不同，需要進行不同的尺寸和結構的澆筑，澆筑過程中需要搭建多種澆筑模板。一般在進行澆筑時，先澆筑建筑物的骨架，例如多根立柱，然后在立柱之間搭設橫梁或者承重梁，起到支撐整個墻體的作用。承重梁和立柱分開澆筑，澆筑完成后，雖然承重梁和立柱形成了整體，但是由于承重梁和立柱的連接位置具有連接縫，在受到震動后易出現縫隙加寬或者直接倒塌的情況，安全性差。

鑒于此，本實用新型設計者設計了一種三維連接構件以及承重構件，三維連接構件包括三個構件主體，三個構件主體為一個整體結構，能夠在多個方向上進行安裝，使用方便；且整體結構緊湊、牢固，受力好，在受到震動外力后不易出現裂縫，使用安全可靠。

為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本實用新型實施例的組件可以以各種不同的配置來布置和設計。

因此，以下對在附圖中提供的本實用新型的實施例的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步定義和解釋。

在本實用新型的描述中，需要說明的是，術語“內”等指示的方位或位置關系為基于附圖所示的方位或位置關系，或者是該實用新型產品使用時慣常擺放的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”等僅用于區分描述，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，還需要說明的是，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

需要說明的是，在不沖突的情況下，本實用新型中的實施例及實施例中的特征可以相互組合。

三維連接構件實施例

請參閱圖1－圖2，本實施例提供了一種三維連接構件100，在進行安裝時，能夠在不同方向上進行安裝連接，操作方便快捷，使用的范圍廣；整個連接構件為一個整體，結構牢固可靠，受力好，使用安全可靠。三維連接構件100包括第一構件主體110、第二構件主體120以及第三構件主體130。

第一構件主體110包括混凝土層140以及第一承重鋼筋111，第一承重鋼筋111預埋在混凝土層140內，起到加強整體結構強度的作用，使用更加安全可靠。第一承重鋼筋111的數量以及其結構按需設置，根據實際的混凝土層140的截面尺寸進行設計，滿足不同環境下的承重要求即可。為了便于加工，優選設置為，第一承重鋼筋111的垂直于其長度方向的截面為圓形，第一承重鋼筋111不易變形，受力好，與混凝土層140的接觸更加緊密，第一構件主體110的結構牢固可靠。在實際加工過程中，第一承重鋼筋111設置有多根，多根第一承重鋼筋111平行設置，增加了第一構件主體110的結構強度，多根第一承重鋼筋111平行設置，便于安裝，加工完成的第一構件主體110的強度均衡，受力均勻，不易變形，更加安全可靠。在加工時，混凝土層140和第一承重鋼筋111采用澆筑成型，將模板設計安裝完成后，將第一承重鋼筋111放置在模板內，然后進行澆筑即可，加工方便可靠。為了便于多個三維連接構件100的連接，每根第一承重鋼筋111的至少一端伸出混凝土層140，伸出混凝土層140的一端可以與其他三維連接構件100或者其他承重件相連接，連接方式簡單可靠。顯然，還可以將每根第一承重鋼筋111的兩端分別伸出混凝土層140的對應的端部，使用的范圍廣，連接更加方便快捷。

第一構件主體110包括第一承重鋼筋111和混凝土層140，結構強度高，使用安全可靠。在進行加工時，第一構件主體110的垂直于其長度方向的截面形狀為方形，可以是長方形或者正方形，結構對稱性好，澆筑方便可靠，便于模板的制造，節省了施工成本。同時，第一構件主體110為方柱形，具有多個平面，便于其他構件的安裝，受力更好。

第二構件主體120包括混凝土層140以及第二承重鋼筋121，第二承重鋼筋121預埋在混凝土層140內，起到加強整體結構強度的作用，使用更加安全可靠。第二承重鋼筋121的數量以及其結構按需設置，根據實際的混凝土層140的截面尺寸進行設計，滿足不同環境下的承重要求即可。為了便于加工，優選設置為，第二承重鋼筋121的垂直于其長度方向的截面為圓形，第二承重鋼筋121不易變形，受力好，與混凝土層140的接觸更加緊密，第二構件主體120的結構牢固可靠。在實際加工過程中，第二承重鋼筋121設置有多根，多根第二承重鋼筋121平行設置，增加了第二構件主體120的結構強度，多根第二承重鋼筋121平行設置，便于安裝，加工完成的第二構件主體120的強度均衡，受力均勻，不易變形，更加安全可靠。在加工時，混凝土層140和第二承重鋼筋121采用澆筑成型，將模板設計安裝完成后，將第二承重鋼筋121放置在模板內，然后進行澆筑即可，加工方便可靠。為了便于多個三維連接構件100的連接，每根第二承重鋼筋121的至少一端伸出混凝土層140，伸出混凝土層140的一端可以與其他三維連接構件100或者其他承重件相連接，連接方式簡單可靠。顯然，還可以將每根第二承重鋼筋121的兩端分別伸出混凝土層140的對應的端部，使用的范圍廣，連接更加方便快捷。

第二構件主體120包括第二承重鋼筋121和混凝土層140，結構強度高，使用安全可靠。在進行加工時，第二構件主體120的垂直于其長度方向的截面形狀為方形，可以是長方形或者正方形，結構對稱性好，澆筑方便可靠，便于模板的制造，節省了施工成本。同時，第二構件主體120為方柱形，具有多個平面，便于其他構件的安裝，受力更好。

第三構件主體130包括混凝土層140以及第三承重鋼筋131，第三承重鋼筋131預埋在混凝土層140內，起到加強整體結構強度的作用，使用更加安全可靠。第三承重鋼筋131的數量以及其結構按需設置，根據實際的混凝土層140的截面尺寸進行設計，滿足不同環境下的承重要求即可。為了便于加工，優選設置為，第三承重鋼筋131的垂直于其長度方向的截面為圓形，第三承重鋼筋131不易變形，受力好，與混凝土層140的接觸更加緊密，第三構件主體130的結構牢固可靠。在實際加工過程中，第三承重鋼筋131設置有多根，多根第三承重鋼筋131平行設置，增加了第三構件主體130的結構強度，多根第三承重鋼筋131平行設置，便于安裝，加工完成的第三構件主體130的強度均衡，受力均勻，不易變形，更加安全可靠。在加工時，混凝土層140和第三承重鋼筋131采用澆筑成型，將模板設計安裝完成后，將第三承重鋼筋131放置在模板內，然后進行澆筑即可，加工方便可靠。為了便于多個三維連接構件100的連接，每根第三承重鋼筋131的至少一端伸出混凝土層140，伸出混凝土層140的一端可以與其他三維連接構件100或者其他承重件相連接，連接方式簡單可靠。顯然，還可以將每根第三承重鋼筋131的兩端分別伸出混凝土層140的對應的端部，使用的范圍廣，連接更加方便快捷。

第三構件主體130包括第三承重鋼筋131和混凝土層140，結構強度高，使用安全可靠。在進行加工時，第三構件主體130的垂直于其長度方向的截面形狀為方形，可以是長方形或者正方形，結構對稱性好，澆筑方便可靠，便于模板的制造，節省了施工成本。同時，第三構件主體130為方柱形，具有多個平面，便于其他構件的安裝，受力更好。

第一構件主體110、第二構件主體120以及第三構件主體130為整體結構，結構強度高，受力好，優選設置為，第一構件主體110、第二構件主體120以及第三構件主體130采用混凝土澆筑一體成型，將模板搭建完成后，再將第一承重鋼筋111、第二承重鋼筋121以及第三承重鋼筋131架設好，進行混凝土澆筑即可，待混凝土凝結滿足使用要求后，將三維連接構件100取出使用即可。整個三維連接構件100沒有連接的縫隙，結構緊湊牢固，受力好。

承重結構實施例

請參閱圖3，本實施例也提供了一種承重結構，包括多個三維連接構件100，多個三維連接構件100拼接形成承重結構。本實施例中，以兩個三維連接構件100為例，進行說明。將兩個三維連接構件100的第三構件主體130的遠離第一構件主體110的端部相對接，對應的第三承重鋼筋131焊接，完成固定，固定方式簡單可靠，連接結構牢固，在鋼筋焊接位置澆筑混凝土形成保護層，且更加美觀。還可以將其中一個三維連接構件100的第三構件主體130與另一三維連接構件100的第一構件主體110或者第二構件主體120連接，選擇方式多樣，具體連接時，將對應的端部的承重鋼筋焊接即可，操作方便快捷，結構牢固可靠。

以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
