本發明涉及一種保溫板安裝時用到的一種用具，特別是涉及一種倒角式保溫板拼接安裝連接構件。

背景技術：

在建筑領域，保溫板作為節能環保構件一直在使用，施工時都是將小塊的保溫板直接對縫拼貼在建筑外立面上，再施工外飾面，由于有接縫，長時間使用后，在環境影響下，接縫處很容易開裂，不但影響保溫性能，還會透水，嚴重還會從接縫處翹起，這都是現在拼貼工藝很能解決的，這些仍有待于技術創新。

技術實現要素：

為了解決上述問題，本發明提供了一種倒角式保溫板拼接安裝連接構件。

本發明采用的技術方案為：一種倒角式保溫板拼接安裝連接構件，其特征在于包括固定槽，固定槽為上開口的平底V型條形槽，條形槽底部設有釘孔，固定槽兩側上沿分別連接有向固定槽內傾斜的側板，側板上設有縱向等距分布的彎曲到其外側的弧形彈片，弧形彈片外端連接有向外部側下方伸展的連接板，連接板下緣與與其同側的固定槽的側壁的外面共面，連接板下緣連接有縱向分布的尖端朝下的三角形尖刺。

進一步的，所述固定槽處于兩塊保溫板接縫間，保溫板接縫處倒與固定槽同角度的V型槽，固定槽側壁壓在V型槽，三角形尖刺刺入V型槽側壁保溫板本體，釘孔內設有與附著面連接的固定釘，在塊保溫板V型槽填注滿填縫料。

本發明使用時，將保溫板接縫處倒斜角形成與固定槽相同角度的平底或尖底的V型槽，固定槽側壁沾膠壓在V型槽內使整個落入V型槽，釘孔內設有附著面連接的固定釘，固定槽對兩塊保溫板邊緣施加長久的壓力，三角形尖刺刺入V型槽側壁保溫板本體，防止其翹起，力度適中不會壓壞保溫板邊緣，然后在塊保溫板階梯間填注滿填縫料，填縫料可以透過弧形彈片的間隙包裹住本裝置，并與V型槽縫隙連為一體，使用時產生的熱脹冷縮會在填縫料和兩列弧形彈片間釋放，連接板與保溫板連一體，不易開裂，適于用在一些使用環境惡劣要求較高的施工。

附圖說明

圖1為本發明實施例示意圖。

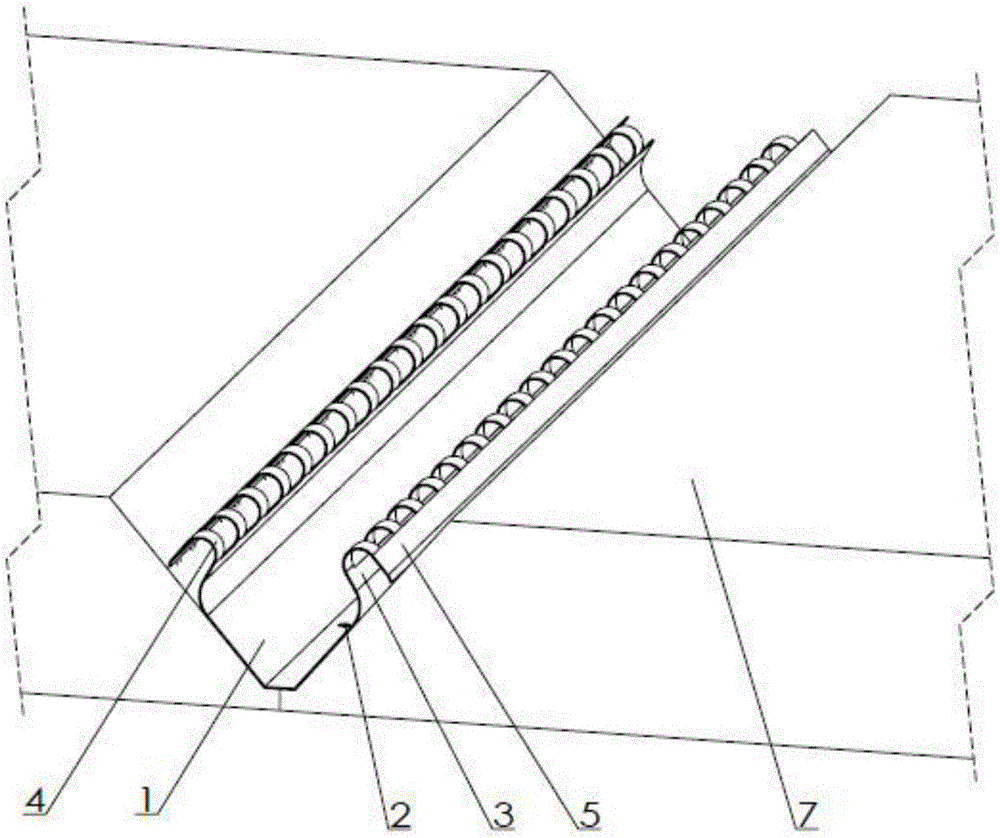

圖2為本發明實施例與保溫板連接示意圖。

附圖標記:1固定槽；2釘孔；3側板；4弧形彈片；5連接板；6三角形尖刺；7保溫板。

具體實施方式

本發明實施例如圖1、2所示，該一種倒角式保溫板拼接安裝連接構件包括固定槽1，固定槽為上開口的平底V型條形槽，條形槽底部設有釘孔2，固定槽兩側上沿分別連接有向固定槽內傾斜靠攏的側板3，側板上設有縱向等距分布的彎曲到其外側的弧形彈片4，可以變形伸展產生彈力，弧形彈片間設有間隙，便于填料，弧形彈片外端連接有向外部側下方伸展的連接板5，連接板下緣與與其同側的固定槽的側壁的外面共面，連接板下緣連接有縱向分布的尖端朝下的三角形尖刺6；固定槽處于兩塊保溫板7接縫間，保溫板接縫處倒與固定槽同角度的V型槽，本實施例為與固定槽吻合的平底V槽，實施時也可為尖底槽，固定槽側壁壓在V型槽內，可沾膠，三角形尖刺刺入V型槽側壁保溫板本體，釘孔內設有與附著面連接的固定釘，在塊保溫板V型槽填注滿填縫料，填縫料可以為聚氨酯材料，也可以是混膠保溫顆粒。

本發明使用時，將保溫板接縫處倒斜角形成與固定槽相同角度的平底或尖底的V型槽，固定槽側壁沾膠壓在V型槽內使整個落入V型槽，釘孔內設有附著面連接的固定釘，固定槽對兩塊保溫板邊緣施加長久的壓力，三角形尖刺刺入V型槽側壁保溫板本體，防止其翹起，力度適中不會壓壞保溫板邊緣，然后在塊保溫板階梯間填注滿填縫料，填縫料可以透過弧形彈片的間隙包裹住本裝置，并與V型槽縫隙連為一體，使用時產生的熱脹冷縮會在填縫料和兩列弧形彈片間釋放，連接板與保溫板連一體，不易開裂，適于用在一些使用環境惡劣要求較高的施工。

綜上所述僅為本發明較佳實施例，凡依本申請所做的等效修飾和現有技術添加均視為本發明技術范疇。
