本實用新型涉及一種配料膠帶機、使用該膠帶機的配料系統及攪拌站。

背景技術：

安裝混凝土攪拌站時，需先進行土建施工制作料倉倉體及與倉體配合使用的配料膠帶機的安裝基礎并埋置料倉支架與膠帶機支架，將膠帶機的中間骨架安裝到固定在地面的膠帶機支架上。倉體與配料膠帶機的位置相對固定卻需要分別安裝，不但安裝工作量較大，而且容易出現安裝誤差。

技術實現要素：

本實用新型的目的在于提供一種無需單獨土建施工的配料膠帶機。本實用新型還提供一種使用該膠帶機的配料系統。本實用新型還提供一種使用該膠帶機的攪拌站。

為實現上述目的，本實用新型的配料膠帶機的技術方案是：

一種配料膠帶機，包括安裝有托輥的中間骨架，所述中間骨架上連接有向上延伸的懸吊架，所述懸吊架設有分別用于連接中間骨架和料倉支架的下連接端和上連接端。中間骨架通過懸吊架固定連接在料倉支架上，利用料倉支架作為配料膠帶機的支撐，不易出現安裝誤差，無需單獨在地面設置膠帶機支架，降低了工作量。

進一步的，所述懸吊架為掛鉤結構，所述掛鉤結構包括水平設置的掛鉤部和豎直設置的連接部，所述上連接端位于所述掛鉤部，所述下連接端位于所述連接部。這種懸吊架的上、下連接端具有與料倉支架和中間骨架有較大的連接面，可保障懸吊架與中間骨架和料倉支架的連接強度。

進一步的，所述配料膠帶機用于承受沖擊的位置托輥密度大于其它部位。料倉出料口卸料時會對膠帶機產生很大沖擊，若下部強度不足易造成膠帶撕裂或中間骨架變形，增加出料口下方的托輥密度可加強此處強度，增加膠帶機抗沖擊能力。

本實用新型的配料系統的技術方案是：

一種配料系統，包括料倉支架、出料口及配料膠帶機，所述配料膠帶機包括安裝有托輥的中間骨架，所述中間骨架上連接有向上延伸的懸吊架，所述懸吊架設有分別用于連接中間骨架和料倉支架的下連接端和上連接端。中間骨架通過懸吊架固定連接在料倉支架上，利用料倉支架作為配料膠帶機的支撐，不易出現安裝誤差，無需單獨在地面設置膠帶機支架，降低了工作量。

進一步的，所述懸吊架為掛鉤結構，所述掛鉤結構包括水平設置的掛鉤部和豎直設置的連接部，所述上連接端位于所述掛鉤部，所述下連接端位于所述連接部。這種懸吊架的上、下連接端具有與料倉支架和中間骨架有較大的連接面，可保障懸吊架與中間骨架和料倉支架的連接強度。

進一步的，所述配料膠帶機用于承受沖擊的位置托輥密度大于其它部位。料倉出料口卸料時會對膠帶機產生很大沖擊，若下部強度不足易造成膠帶撕裂或中間骨架變形，增加出料口下方的托輥密度可加強此處強度，增加膠帶機抗沖擊能力。

本實用新型的攪拌站的技術方案是：

一種攪拌站，包括配料系統，所述配料系統包括料倉支架、出料口及配料膠帶機，所述配料膠帶機包括安裝有托輥的中間骨架，所述中間骨架上連接有向上延伸的懸吊架，所述懸吊架設有分別用于連接中間骨架和料倉支架的下連接端和上連接端。中間骨架通過懸吊架固定連接在料倉支架上，利用料倉支架作為配料膠帶機的支撐，不易出現安裝誤差，無需單獨在地面設置膠帶機支架，降低了工作量。

進一步的，所述懸吊架為掛鉤結構，所述掛鉤結構包括水平設置的掛鉤部和豎直設置的連接部，所述上連接端位于所述掛鉤部，所述下連接端位于所述連接部。這種懸吊架的上、下連接端具有與料倉支架和中間骨架有較大的連接面，可保障懸吊架與中間骨架和料倉支架的連接強度。

進一步的，所述配料膠帶機用于承受沖擊的位置托輥密度大于其它部位。料倉出料口卸料時會對膠帶機產生很大沖擊，若下部強度不足易造成膠帶撕裂或中間骨架變形，增加出料口下方的托輥密度可加強此處強度，增加膠帶機抗沖擊能力。

附圖說明

圖1為本實用新型的攪拌站的實施例1的主視圖；

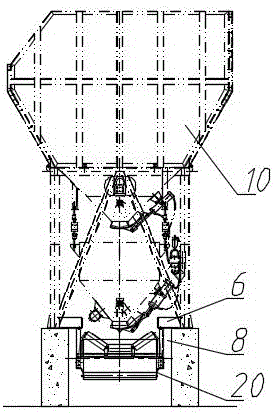

圖2為本實用新型的攪拌站的實施例1的側視圖。

具體實施方式

下面結合附圖對本實用新型的實施方式作進一步說明。

本實用新型的攪拌站的具體實施例1，如圖1至圖2所示。該攪拌站設有配料系統，配料系統包括料倉10和配料膠帶機20。料倉10包括用于出料的出料口7和用于支撐料倉的料倉支架8。配料膠帶機20位于出料口7的下方向后延伸，料倉支架8設置于配料膠帶機20延伸方向的兩側。

配料膠帶機20前端設有驅動滾筒1用于驅動膠帶4轉動，后端設有尾部滾筒5。驅動滾筒1和尾部滾筒5間連接有中間骨架2用于承載配料膠帶機20整體結構。中間結構2上安裝有平行設置的托輥3用于承載膠帶4。由于料倉出料口7卸料時會對膠帶4機產生很大沖擊，膠帶4支撐強度不足易造成膠帶4撕裂或中間骨架2變形。因此配料膠帶機20對應各出料口7的位置托輥3設置較為密集，在本實施例中，每個出料口7下部對應設置了4個托輥3。

具有倒“L”形掛鉤結構的懸吊架6包括水平設置的掛鉤部和豎直設置的連接部，掛鉤部是水平的矩形鋼板，鋼板底面具有與料倉支架8上端面配合的較大的連接面，掛鉤部的連接面焊接在料倉支架8的上端。連接部是豎直的矩形鋼板，鋼板側面具有與中間骨架2側面配合的較大的連接面，連接部通過連接面與配料膠帶機20的中間結構2的側面采用螺栓連接，可保障懸吊架6與中間骨架2和料倉支架8的連接強度。

本實施例的攪拌樓的配料膠帶機的中間骨架2通過懸吊架6固定連接在料倉支架8上，利用料倉支架8作為配料膠帶機20的支撐，不易出現安裝誤差，無需單獨在地面設置膠帶機支架，降低了安裝時的工作量，具有很高的推廣價值。

在本實施例中，懸吊架為掛鉤結構。在其它實施例中，懸吊架也可使其它結構如兩側壁分別連接在料倉支架和中間骨架上的槽鋼等，能夠固定連接料倉支架和中間骨架即可。

在本實施例中，每個出料口下部對應設置了個4個托輥，用于承載卸料時的沖擊。在其它實施例中，可根據實際工況設置2個、3個、5個或更多托輥，具有較強抗沖擊能力即可。

本實用新型的配料系統的實施例與上述攪拌樓的實施例中的配料系統的結構相同，此處不予重述。

本實用新型的配料膠帶機的實施例與上述攪拌樓的實施例中的配料膠帶機的結構相同，此處不予重述。
