本發明涉及一種可快速拼裝和移動的模塊化支架的使用方法，屬于建筑腳手架技術領域。

背景技術：

在現代建筑工程、橋梁、隧道工程過程中經常需要進行大體積混凝土澆筑，模板的架設需要采用滿堂式腳手架，這就不可避免的搭建腳手架進行輔助施工，目前搭建的過程主要靠人工操作，搭建過程時間長、費用高、風險大，而且有時會因?yàn)榇罱ㄟ^程較長，影響整個工程的工期，占用大量資金費用，并有可能造成高額的罰款，造成較大的經濟損失。

因此，為解決上述技術問題，確有必要提供一種創新的可快速拼裝和移動的模塊化支架的使用方法，以克服現有技術中的所述缺陷。

技術實現要素：

本發明的目的在于提供一種可快速拼裝和移動的模塊化支架的使用方法，其施工簡便，大大縮短了腳手架的搭設時間，具有施工便利性和經濟合理性。

為實現上述目的，本發明采取的技術方案為：一種可快速拼裝和移動的模塊化支架的使用方法，其包括如下步驟：

1)，將部分水平桿拆除，將滿堂腳手架拆分成若干子腳手架，同時在要連接小車的掃地桿內側加設一排水平桿；

2)，用千斤頂將腳手架前端和后端頂起，在腳手架掃地桿下布置一個小車；

3)，用扣件將小車和子腳手架相連接，小車與子腳手架的水平桿或立桿通過扣件連接，并用鐵絲將小車和子腳手架進行綁扎加固；

4)，鋼絲繩一頭連接子腳手架，另一頭連接卷揚機，通過卷揚機水平牽拉子腳手架移動，在移動過程中，派4個人在子腳手架四角扶著腳手架以控制腳手架的平衡；

5)重復以上1)～4)步驟，進行下一個子腳手架的施工。

本發明的可快速拼裝和移動的模塊化支架的使用方法進一步為：滿堂腳手架分為若干子單元，子單元的平均尺寸在3m×3m～10m×10m之間。

本發明的可快速拼裝和移動的模塊化支架的使用方法進一步為：所述小車為4輪小車，小車高度大于掃地桿離地面的高度，小車?yán)镌O(shè)置一個豎向或斜向鋼管，豎向鋼管或斜向鋼管與小車立桿或掃地桿通過扣件相連接。

本發明的可快速拼裝和移動的模塊化支架的使用方法還為：鋼絲繩與子腳手架連接時，將鋼絲繩與子腳手架底部相連。

與現有技術相比，本發明具有如下有益效果：本發明的可快速拼裝和移動的模塊化支架的使用方法通過將滿堂腳手架拆分成各個子單元模塊，在子腳手架底部布置小車以減小摩擦力，然后用卷揚機牽拉小車前進這種施工方式，節省了時間和資金，具有極大的施工便利性和經濟合理性。

【附圖說明】

圖1為一種滿堂腳手架的子腳手架的立體圖。

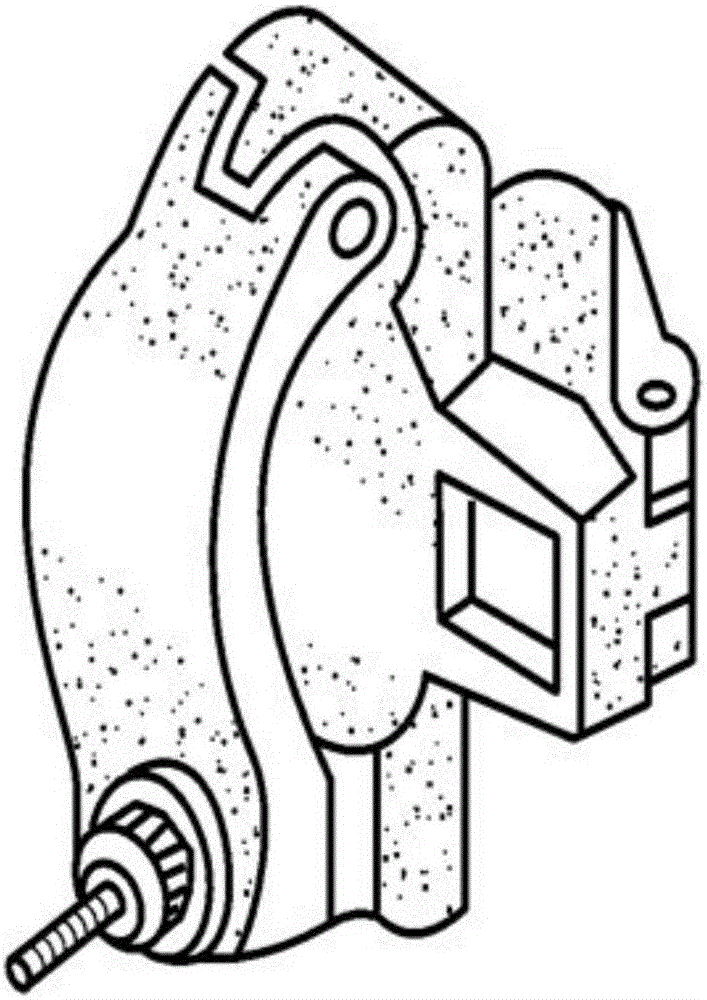

圖2-1～圖2-3為三種連接鋼管的扣件。

圖3為小車與腳手架的水平桿連接的正立面圖。

圖4為小車與腳手架的水平桿連接的側立面圖。

圖5為小車與腳手架的水平桿連接的俯視圖。

【具體實施方式】

下面結合附圖1-5和具體實施方式對本發明作進一步說明。

本發明涉及一種可快速拼裝和移動的模塊化支架的使用方法，其包括如下步驟：

1)，將部分水平桿1拆除，將滿堂腳手架拆分成若干子腳手架，同時在要連接小車2的掃地桿內側加設一排水平桿1；具體的說，將滿堂腳手架分為若干子單元，子單元的平均尺寸在3m×3m～10m×10m之間，但是平面形狀并不限制為正方形，平面形狀也可為矩形。

2)，用千斤頂將腳手架前端和后端頂起，在腳手架掃地桿下布置一個小車；所述小車為4輪小車，小車高度大于掃地桿離地面的高度。

3)，用扣件將小車2和子腳手架相連接，小車2與子腳手架的水平桿1或立桿通過扣件3連接，并用鐵絲將小車2和子腳手架進行綁扎加固。具體的說，小車2里設置一個豎向或斜向鋼管，豎向鋼管或斜向鋼管與小車立桿或掃地桿通過扣件3相連接。

4)，鋼絲繩一頭連接子腳手架，另一頭連接卷揚機，通過卷揚機水平牽拉子腳手架移動，在移動過程中，派4個人在子腳手架四角扶著腳手架以控制腳手架的平衡；其中，鋼絲繩與子腳手架連接時，將鋼絲繩與子腳手架底部相連，相連處應滿足受力要求。

5)重復以上1)～4)步驟，進行下一個子腳手架的施工。

由上述實例看出，本發明精神及其實質的特征是：將滿堂腳手架分為若干子腳手架，并在子腳手架下部布置小車，然后通過鋼絲繩將卷揚機與小車相連，卷揚機牽引腳手架前進。

以上的具體實施方式僅為本創作的較佳實施例，并不用以限制本創作，凡在本創作的精神及原則之內所做的任何修改、等同替換、改進等，均應包含在本創作的保護范圍之內。
