本實用新型涉及樁基技術領域，尤其涉及一種新型樁基結構。

背景技術：

由樁和連接樁頂的樁承臺(簡稱承臺)組成的深基礎(見圖)或由柱與樁基連接的單樁基礎，簡稱樁基。若樁身全部埋于土中，承臺底面與土體接觸，則稱為低承臺樁基；若樁身上部露出地面而承臺底位于地面以上，則稱為高承臺樁基。建筑樁基通常為低承臺樁基礎。高層建筑中，樁基礎應用廣泛。樁基是一種古老的基礎型式。樁工技術經歷了幾千年的發展過程。無論是樁基材料和樁類型，或者是樁工機械和施工方法都有了巨大的發展，已經形成了現代化基礎工程體系。在某些情況下，采用樁基可以大量減少施工現場工作量和材料的消耗。70年代，中國曾發生了幾次大地震。以其中的唐山大地震為例，凡采用樁基的建筑物一般受害輕微。這說明樁基在地震力作用下的變形小，穩定性好，是解決地震區軟弱地基和地震液化地基抗震問題的一種有效措施。樁基中樁的數量和排列應根據上部結構和荷載情況確定。柱下樁基可以用一根也可用一群樁并排列成多邊形；墻下樁基常成排布置，當建筑物荷載大和占地面積小時，則要成片布置成滿堂樁。樁基上作用的荷載以豎向荷載為主時，樁都是豎直的；如有較大的水平荷載，就要布置斜樁以抵抗水平力。由于樁基種類繁多，施工工藝差異大，加之地層變化復雜，施工過程中可能會使樁身出現縮徑，擴徑，夾泥，離析，斷樁等缺陷，當然施工后由機械開挖，碰撞也會引起淺部樁身缺陷。樁身缺陷的存在會改變基樁的正常工作性狀，從而對基礎產生潛在危險。通過驗收檢測評價樁身完整性是保證基礎安全的必然。大量的實踐證明基樁低應變動力試驗技術是判斷樁身完整性十分有效的手段(方便，快速，經濟及測試數量大)。美國PDI公司是世界上研究基樁動測理論和制造動測儀器最重要的公司，它是這一領域的發起者和領導者。其中PIT(pile integrity Tester)是世界上普遍采用的基樁完整性檢測技術，它的基礎是應力波反射理論。

然而先有的樁基在使用過程沒有一個很好的穩定效果，不能夠很好地保證裝置在使用過程的牢固性，導致使用者在使用過程沒有一個很好地使用效果，給使用者帶來很多的不便，同時現有的樁基在進行安裝時沒有一個很好地安裝便利，使得使用者在使用過程沒有一個很好地便利，浪費了使用者的時間和精力。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種新型樁基結構。

為了實現上述目的，本實用新型采用了如下技術方案：

一種新型樁基結構，包括裝置主體，所述裝置主體的上端設有樁頭，所述樁頭的上端設有卡座，所述卡座的外端設有卡槽，所述樁頭的內腔上端設有承接座，且承接座的下端設有連接板，所述裝置主體的內腔安裝有承接板，所述承接板的下端安裝有底座，且底座的一端與裝置主體的內壁連接，所述承接板的上端設有承重板，所述承重板的上端兩側均安裝有連接卡槽，所述連接卡槽的內壁設有固定件，所述承接板的外端兩側均安裝有卡扣，所述連接卡槽的一端安裝有支撐柱，所述支撐柱的兩端均設有穩固桿，所述支撐柱的一端與連接板連接，所述支撐柱的一端設有調節板，所述調節板兩兩之間安裝有穩固桿。

優選的，所述裝置主體的下端設有安裝支腳，且安裝支腳的一端設有固定螺紋，所述固定螺紋的一端設有密封墊。

優選的，所述裝置主體的外端設有穩固調節裝置，且穩固調節裝置的一端設有調節桿，所述調節桿的外端設有防滑墊。

優選的，所述底座的內腔設有減震彈簧，所述減震彈簧的外端設有調節卡扣，所述調節卡扣的一端設有連接件。

優選的，所述樁頭的外端設有凸點防滑墊，所述凸點防滑墊的外端設有保護墊，所述保護墊的一端設有安裝螺紋。

優選的，所述裝置主體的外端設有連接桿，所述連接桿的一端設有固定卡扣，所述固定卡扣的一端設有固定螺紋。

本實用新型與現有的裝置相比，該裝置在使用過程能夠有一個很好地使用便利，便于使用者進行有效地安裝，同時該裝置在使用過程具有一個很好地穩定性，便于使用者進行有效地使用和操作，該裝置在使用過程能夠有一個很好的安裝便利，便于使用者進行安裝，使得使用者在實驗過程能夠有一個很好的使用便利，該裝置在使用過程能夠有一個很好地組合穩定效果，便于使用者進行長期使用，增加了裝置的使用壽命，使得使用者在使用過程能夠有一個很好地便利性，有效地節約了使用者的時間和精力。

附圖說明

圖1為本實用新型提出的一種新型樁基結構的結構示意圖；

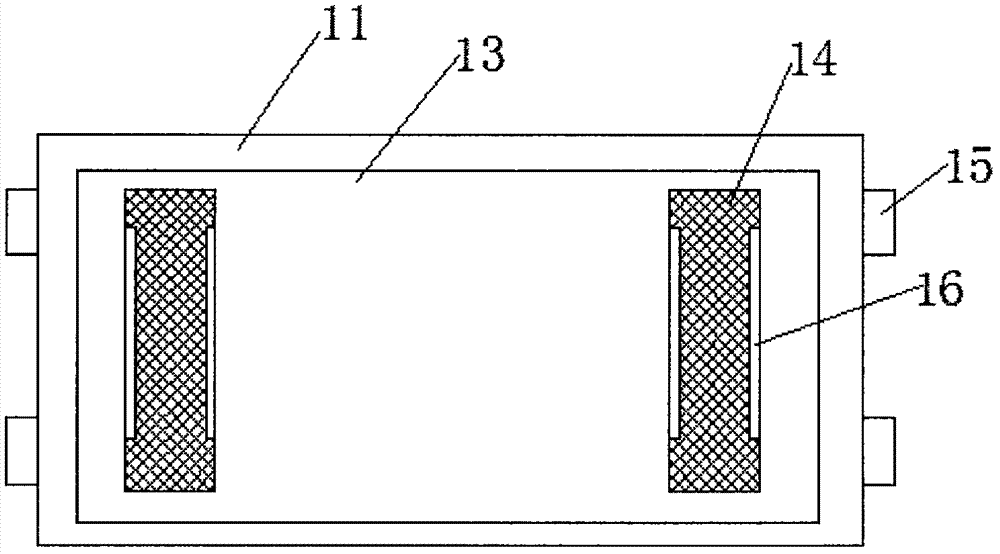

圖2為本實用新型提出的一種新型樁基結構的承接板結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種新型樁基結構，包括裝置主體10，裝置主體10的上端設有樁頭6，樁頭6的上端設有卡座1，卡座1的外端設有卡槽5，樁頭6的內腔上端設有承接座2，且承接座2的下端設有連接板3，裝置主體10的內腔安裝有承接板11，承接板11的下端安裝有底座12，且底座12的一端與裝置主體10的內壁連接，承接板11的上端設有承重板13，承重板13的上端兩側均安裝有連接卡槽14，連接卡槽14的內壁設有固定件16，承接板11的外端兩側均安裝有卡扣15，連接卡槽14的一端安裝有支撐柱8，支撐柱8的兩端均設有穩固桿9，支撐柱8的一端與連接板3連接，支撐柱8的一端設有調節板7，調節板7兩兩之間安裝有穩固桿4，裝置主體10的下端設有安裝支腳，且安裝支腳的一端設有固定螺紋，固定螺紋的一端設有密封墊，裝置主體10的外端設有穩固調節裝置，且穩固調節裝置的一端設有調節桿，調節桿的外端設有防滑墊，底座12的內腔設有減震彈簧，減震彈簧的外端設有調節卡扣，調節卡扣的一端設有連接件，樁頭6的外端設有凸點防滑墊，凸點防滑墊的外端設有保護墊，保護墊的一端設有安裝螺紋，裝置主體10的外端設有連接桿，連接桿的一端設有固定卡扣，固定卡扣的一端設有固定螺紋。本實用新型使用簡單，安裝便捷，方便使用者進行使用，使得使用者在使用過程有一個很好的便利性。

該裝置在使用過程能夠有一個很好地使用便利，便于使用者進行有效地安裝，同時該裝置在使用過程具有一個很好地穩定性，便于使用者進行有效地使用和操作，該裝置在使用過程能夠有一個很好的安裝便利，便于使用者進行安裝，使得使用者在實驗過程能夠有一個很好的使用便利，該裝置在使用過程能夠有一個很好地組合穩定效果，便于使用者進行長期使用，增加了裝置的使用壽命，使得使用者在使用過程能夠有一個很好地便利性，有效地節約了使用者的時間和精力。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。
