本實用新型涉及園路道路設計領域，特別是一種園路樁基式汀步結構。

背景技術：

目前公園、廣場和住宅等區域園路汀步有大量汀步設置，汀步在使用過程中由于基層施工都以傳統的鋪設工藝為主，強調注重美觀效果輕工藝，形成很多景觀汀步在使用不久就會出現汀步面石開裂損壞，基層塌陷雨季積水，行人踏上破損的汀步會有泥漿濺到鞋面，不利于行人行走，也會致污泥橫流，如不及時維護破壞相鄰其它汀步。普通園路汀步出現損壞基本都是基層墊層不夠穩固導致，造成雨水侵蝕，維護保養不便。

技術實現要素：

實用新型目的：本實用新型所要解決的技術問題是針對現有技術的不足，提供一種園路樁基式汀步結構。

為了解決上述技術問題，本實用新型提供了一種園路樁基式汀步結構，包括由下到上依次設置的汀步層基、碎石墊層、混凝土樁基墊層、結合層和面層，所述混凝土樁基墊層內設有一個以上的樁基固件，樁基固件下部為錐形結構，樁基固件向下延伸到汀步層基。

本實用新型中，所述樁基固件包括鉚柱、回形骨架和錐形柱腳，鉚柱設置在回形骨架上部四角，錐形柱腳設置在回形骨架下部。

本實用新型中，所述鉚柱有四個，鉚柱設置在正方體結構的四角上，錐形柱腳為棱錐結構，錐形柱腳設置在與鉚柱位置對應的正方體結構下方。

本實用新型中，所述形鉚柱、回形骨架和錐形柱腳為一體結構。

本實用新型中，所述鉚柱和回形骨架設置在混凝土樁基墊層上，增加基礎抗壓性。

本實用新型中，所述錐形柱腳上端設置在混凝土樁基墊層內，錐形柱腳下端延伸到汀步層基。錐形柱腳被汀步碎石墊層碎石擠壓從而穩固樁基固件。

本實用新型中，汀步墊基上鋪設過濾層，汀步墊基采用含水泥混凝土砂石、礫石、片石、工業廢渣等材料鋪設而成，中間部分是穩固道路整體強度基礎，園汀步層汀步墊基兩側是路牙汀步墊基，保護穩固路牙，過濾層采用粗糙面層的建筑材料鋪設。

本實用新型中還公開了一種園路樁基式汀步結構的施工工藝，包括下述步驟：

步驟1：鋪設汀步層基，按先淺后深順序回填土方，采用三合土基夯實；

步驟2：鋪設碎石墊層，采用含3厘米碎石填充壓實至50毫米厚，然后用少量粗砂填充縫隙，同時把樁基固件插入碎石墊層，回形骨架高于碎石墊層的底面，底面高于碎石墊層水平面10～50毫米，保證上層樁基固件整體澆筑于混凝土內；

步驟3：鋪設混凝土樁基墊層，澆筑混凝土，樁基固件的回形骨架澆筑在混凝土中間，混凝土層頂面要高于四個鉚柱，增加基礎抗壓性；

步驟4：混凝土樁基墊層完成后，覆膜保養一周；

步驟5：鋪設含水泥砂漿或粗砂的結合層，寬度兩側各內縮50毫米，保證基層穩定。

步驟6：鋪設面層。

有益效果：該園路汀步結構采用樁基式的混凝土澆筑而成，結構穩固，所采用的鋪裝施工安裝方便，工藝簡單，成本低廉，避免后期長期維護管理。

附圖說明

下面結合附圖和具體實施方式對本實用新型做更進一步的具體說明，本實用新型的上述或其他方面的優點將會變得更加清楚。

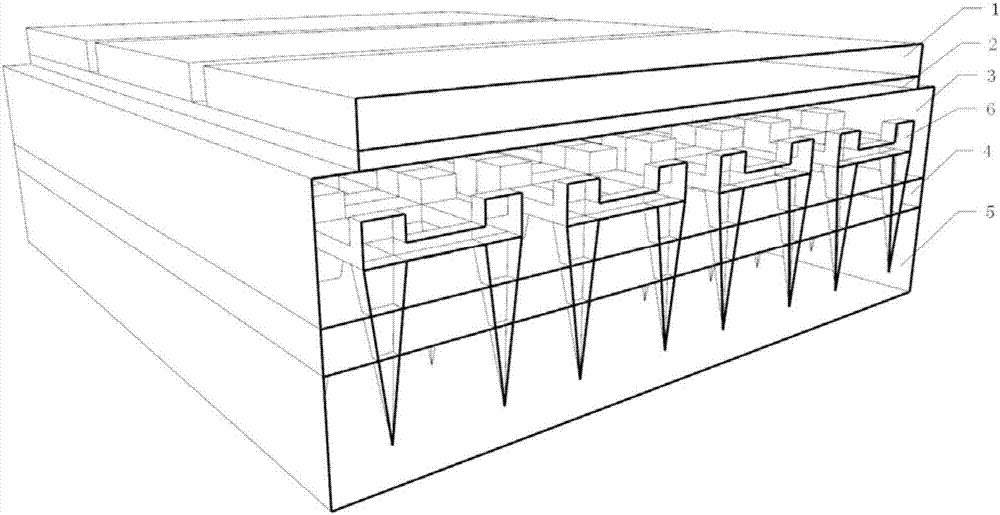

圖1是實施例的示意圖；

圖2是實施例的示意圖；

圖3是樁基固件的結構示意圖。

具體實施方式

下面將結合附圖對本實用新型作詳細說明。

實施例：

如圖1-3，本實施例提供的一種園路樁基式汀步結構，包括面層1、結合層2、混凝土樁基墊層3、碎石墊層4和汀步層基5，樁基固件6包括鉚柱7、回形骨架8和錐形柱腳9，所述汀步層基5采用三合土基夯實，位于汀步的最底層是樁基固件6的錐形柱腳底部9插入層，所述汀步碎石墊層4為汀步層基以上的一道墊層是樁基固件6錐形柱腳9底部固定層，采用可含水泥混凝土砂石、礫石、片石、工業廢渣等筑成進行填充壓實至50～80毫米的厚度，所述汀步混凝土樁基墊層3為樁基固件6澆筑混凝土是汀步結構穩固層，結合層2是面層和混凝土墊層之間的連接層，用于結合、找平、排水30～50毫米，可采用粗砂或者水泥砂漿結合面層，面層1設置在汀步的最上層，面層是直接人腳以及大氣相接觸的結構層，面層的表面應具有良好的平整度和防滑性，采用可混凝土澆筑、天然石材、木材、高強度塑料制品和地磚等鋪設。

本實施例中，鉚柱7為方形鉚柱，樁基固件6為四角樁基固件。

根據所述園路鋪設汀步施工工藝步驟：

1、按照設計施工圖，在場地打樁定位，按圖紙放線，根據具體需要按圖紙預保證汀步施工范圍。

2、根據施工圖挖土方，平整園路場地，鋪設汀步層基5先淺后深順序，回填土方，采用三合土基夯實。

3：根據施工圖平整汀步層基鋪設汀步墊基4采用含3厘米碎石填充壓實至50毫米的厚，然后用少量粗砂填充縫隙，同時把樁基固件6插入汀步墊基4，回形骨架8要高于底面要高于汀步墊基4水平面50～10毫米，保證上層樁基固件6整體澆筑于混凝土內。

4、鋪設混凝土樁基墊層3，澆筑混凝土，樁基固件6的回形骨架8澆筑在混凝土中間，混凝土層頂面要高于四個鉚柱7，增加基礎抗壓性。

5、混凝土樁基墊層3完成后，覆膜保養一周。

6、鋪設含水泥砂漿或者粗砂結合層2，寬度兩側各內縮50毫米，保證基層穩定。

7、鋪設面層1，面層的表面應具有良好的平整度和防滑性，采用可混凝土澆筑、天然石材、木材、高強度塑料制品和地磚等鋪設。

8、清潔汀步面層、汀步接縫，養護保養一周。

實用新型提供了一種園路樁基式汀步結構，具體實現該技術方案的方法和途徑很多，以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。本實施例中未明確的各組成部分均可用現有技術加以實現。
