本實用新型涉及市政設備，特別涉及一種水泥攪拌機。

背景技術：

水泥攪拌機又稱混凝土攪拌機，是用來把水泥、砂石骨料和水混合并拌制成混凝土混合料的機器。

目前，授權公告號為CN205130123U，授權公告日為2016年4月6日的中國專利公開了一種用于建筑施工的自動水泥攪拌機，包括機架和安裝在機架上的攪拌筒，攪拌筒的頂面敞開，蓋板可拆卸式安裝在攪拌筒頂面，蓋板一側設置有與攪拌筒內腔連通的進料接口和進水接口，蓋板另一側設置有驅動機構，攪拌筒內沿軸向設置有攪拌軸，攪拌軸上端可轉動的支撐于蓋板上，且攪拌軸上端伸出蓋板外與驅動機構傳動連接，攪拌軸下端可轉動的安裝在攪拌筒內設有的安裝架上，攪拌筒外側設置有與進料接口連通的螺旋送料機，攪拌筒下方設置有儲料槽。

這種水泥攪拌機通過螺旋送料機能夠?qū)⑽锪陷斔偷綌嚢柰矁?nèi)，但是在攪拌的過程中，往往需要多個攪拌筒同時操作，從而能夠在短時間內具有較大的產量，而螺旋送料機只能對一個攪拌筒送料，所以多個攪拌筒要配套多個螺旋送料機，多個螺旋送料機增加了大量的成本。

技術實現要素：

本實用新型的目的是提供一種水泥攪拌機，使得一個螺旋送料機能夠?qū)Χ鄠€攪拌筒送料，從而能夠節約成本。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種水泥攪拌機，包括有架體、螺旋送料機、多個攪拌筒、位于所述攪拌筒內的攪拌器，所述架體上設置有位于所述螺旋送料機下方且用于接料的儲料斗，所述儲料斗的下方軸向固定且周向轉動連接有一個出料嘴，多個所述攪拌筒位于所述架體上且分布在所述儲料斗的周側，當所述出料嘴在轉動過程中，所述出料嘴能經過多個所述攪拌筒的正上方，所述架體上還設置有連接城市水網的供水管，所述供水管上連接有多個分別位于多個所述攪拌筒上方的水龍頭。

通過采用上述方案，通過螺旋送料機能夠?qū)⑺噍斔偷絻α隙穬?nèi)，同時因儲料斗下方的出料嘴能夠轉動到不同的攪拌筒上方進行輸料，使得一個螺旋送料機能夠為多個攪拌筒進行送料，具有節約成本的作用；且水是直接添加在攪拌筒內的，通過輸送不同型號的水泥到攪拌筒內，再通過添加不同量的水，能夠攪拌出不同種類的混凝土，且在水加多了時候，能方便的繼續添加一些水泥后繼續進行攪拌。

本實用新型的進一步設置為：所述出料嘴的周側固定連接有鏈帶，所述儲料斗上安裝有驅動電機，所述驅動電機的輸出軸上安裝有與所述鏈帶相嚙合的鏈輪，所述鏈帶的轉動圓心位于所述出料嘴的轉動軸線上。

通過采用上述方案，驅動電機上的鏈輪和在出料嘴上的鏈帶相嚙合，使得驅動電機能夠帶動出料嘴進行轉動，從而使得出料嘴在轉動中能夠位于不同的攪拌筒上方進行送料。

本實用新型的進一步設置為：所述儲料斗的下方的周側外壁上設置有呈圓環形的轉動槽，所述出料嘴的上方設置有嵌入在所述轉動槽內的轉動塊，所述儲料斗的下方設置有延伸到所述出料嘴內的接料漏斗，所述接料漏斗的最下方低于所述儲料斗的最下方。

通過采用上述方案，在儲料斗上的轉動槽和在出料嘴上的轉動塊相配，使得出料嘴能在儲料斗上進行轉向轉動，同時接料漏斗能夠起到過渡水泥的作用，避免水泥在輸送過程中進入在轉動塊和轉動槽之間后，在遇到雨天的時候造成在轉動槽和轉動塊之間的水泥和水反應后得到的混凝土凝結。

本實用新型的進一步設置為：所述接料漏斗與所述儲料斗內的連接處呈圓弧過渡，所述接料漏斗朝向靠近所述出料嘴的一端呈縮口設置。

通過采用上述方案，接料漏斗和儲料斗的連接處呈圓弧過渡，使得儲料斗內的水泥方便通過接料漏斗落入到出料嘴內。

本實用新型的進一步設置為：所述出料嘴包括有用于連接出料斗的出料管、連接在所述出料管下方的出料斗，所述出料管上開設有位于所述出料斗上方的一側開設有插槽，所述插槽內插接有用于封閉所述出料管的插板。

通過采用上述方案，在出料管上的插板能夠用于封閉出料嘴，當多個攪拌筒均需進料時，在出料嘴轉動到下一個攪拌筒的過程中，封閉出料嘴能使得水泥不從出料嘴上掉落。

本實用新型的進一步設置為：所述出料管的周側設置有放置板，所述放置板與所述出料管之間形成有供所述插板放置的安裝槽。

通過采用上述方案，在出料管和放置板之間形成的安裝槽，能夠用于放置插板，避免插板遺失。

本實用新型的進一步設置為：所述供水管上設置有閥門。

通過采用上述方案，在水龍頭需要更換的市通，能夠通過閥門關閉整個供水管。

綜上所述，本實用新型具有以下有益效果：出料嘴在轉動的過程中，能夠?qū)⒙菪土蠙C上的水泥輸送到不同的攪拌筒內，使得一個螺旋送料機能夠方便的為多個攪拌筒提供物料，從而能夠節約資源。

附圖說明

圖1是本實用新型的結構示意圖；

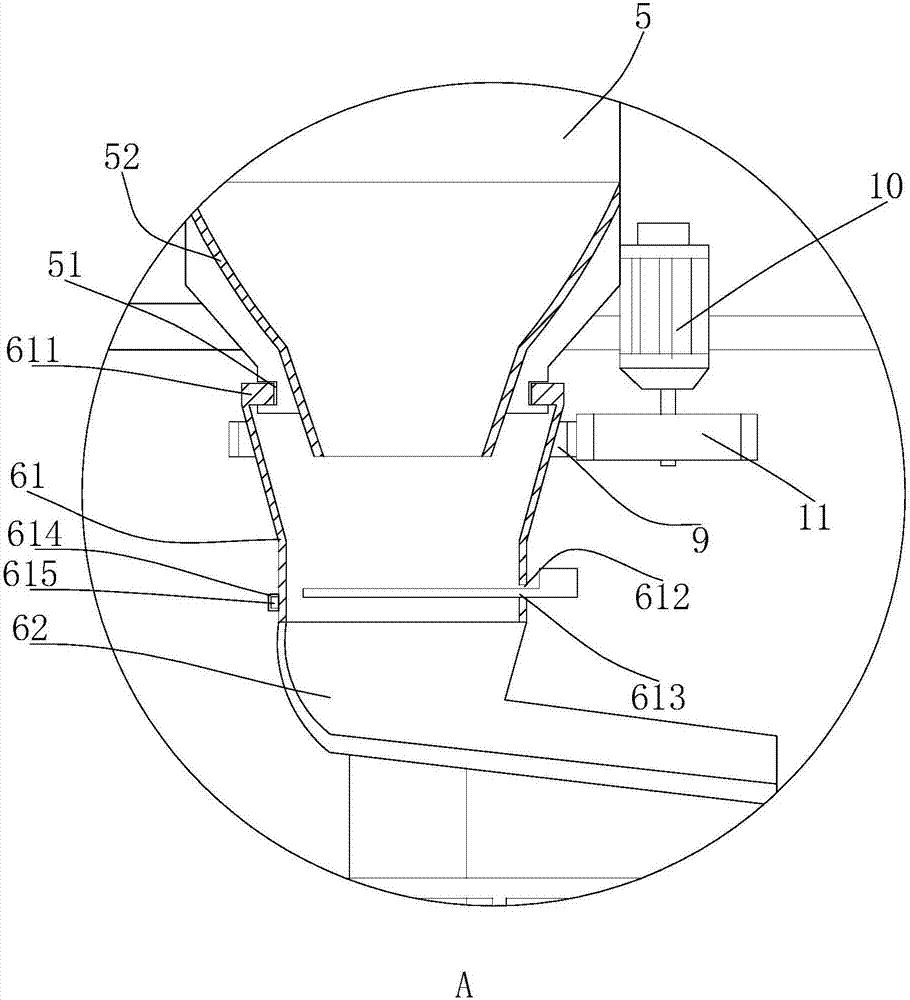

圖2是圖1中位于A處的局部放大圖。

圖中：1、架體；2、螺旋送料機；3、攪拌筒；4、攪拌器；5、儲料斗；51、轉動槽；52、接料漏斗；6、出料嘴；61、出料管；611、轉動塊；612、插槽；613、插板；614、放置板；615、安裝槽；62、出料斗；7、供水管；8、水龍頭；9、鏈帶；10、驅動電機；11、鏈輪；12、閥門。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

一種水泥攪拌機，如圖1和圖2所示，包括有架體1，在架體1上方的中部安裝有儲料斗5，在架體1的一側安裝有一個螺旋送料機2，螺旋送料機2的遠離地面一端位于儲料斗5的上方，能夠?qū)⑺噍斔偷絻α隙?內。

在儲料斗5下方的周側開設有一個呈圓環狀的轉動槽51，在儲料斗5上轉動連接有一個出料嘴6，出料嘴6包括有出料管61和出料斗62。在出料管61的周側固定連接有一個和轉動槽51相配的轉動塊611.，使得出料嘴6能夠在儲料斗5上進行轉動。在儲料斗5的周側固定連接有一個驅動電機10，驅動電機10的輸出軸上固定連接有一個鏈輪11，在出料管61的周側焊接有一個與鏈輪11相嚙合的鏈帶9，鏈帶9的轉動圓心位于出料嘴6的轉動軸線上，使得驅動電機10能夠帶動出料嘴6進行轉動。

在儲料斗5內的下方固定連接有一個接料漏斗52，接料漏斗52和儲料斗5的內壁之間呈圓弧過度，同時接料漏斗52遠離儲料斗5的一端延伸到所述出料嘴6內且呈縮口設置，接料漏斗52的最下方低于儲料斗5的最下方。

同時出料斗62的一側連接在出料管61上，出料管61的正投影均落在出料斗62內。在出料管61位的周側開設有一個插槽612，在插槽612內插接有一塊用于封閉出料管61的插板613，同時在出料管61的周側還焊接有一個放置板614，該放置板614和出料管61之間形成了一個用插板613放置的安裝槽615。

在架體1的下方周向分布有多個攪拌筒3，在攪拌筒3內安裝有攪拌器4，在出料嘴6進行轉動的過程中，出料嘴6上的出料斗62均能夠位于攪拌筒3的上方且為多個攪拌筒3進行供料。在架體1上還安裝有一個連接城市水網的供水管7，在供水管7上安裝有一個用于開閉供水管7的閥門12，同時在供水管7上還連接有多個分別位于攪拌筒3上方且用于為攪拌筒3輸水的水龍頭8。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
