本公開總體涉及一種包括鎖定裝置的一組鑲板。更具體地，鎖定裝置包括單獨榫舌，該榫舌配置成與榫舌凹槽配合，用于豎直鎖定鑲板的邊緣部分。所述鑲板可以是建筑鑲板、地板鑲板、天花板鑲板、家具部件或墻壁鑲板。

背景技術：

1、wo?2022/197234a1公開了包括新型機械鎖定系統的鑲板，該新型機械鎖定系統允許鑲板更容易拆卸。例如，可以在不使用工具和/或不通過用工具向鑲板的邊緣施加力的情況下來拆卸鑲板。

2、然而，這種機械鎖定系統仍存在改進的空間，特別是就特定類型的地板例如具有較大厚度的地板而言。

技術實現思路

1、因此，本公開的至少一些實施例的目的是提供包括鎖定裝置的一組鑲板，該鎖定裝置能夠以改進的方式拆卸，例如在不使用與鎖定裝置相互作用的工具的情況下。例如，拆卸可僅涉及手動操作。

2、本公開的至少一些實施例的另一目的是提供一組鑲板的更容易和/或更快速的拆卸或重新組裝。

3、通過下面描述的各個不同方面、實施例和示例，已經實現了從描述中將變得明顯的這些和其他目的及優點。

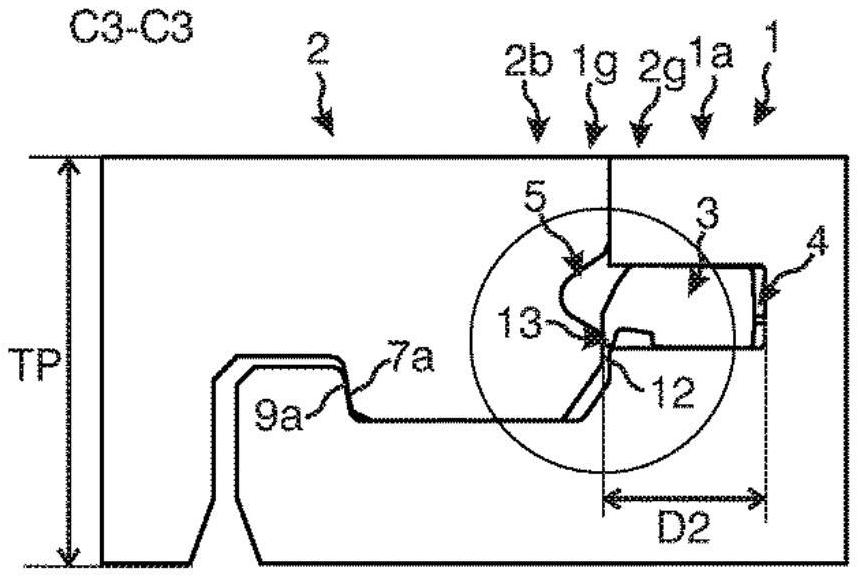

4、根據本公開，提供一組鑲板，例如建筑鑲板，該組鑲板包括第一鑲板和第二鑲板，以及用于將第一鑲板的第一邊緣部分鎖定到第二鑲板的第二邊緣部分的鎖定裝置。這些鑲板包括前側面和后側面，其中沿著前側面和/或后側面延伸的主平面的法線限定出豎直方向，該豎直方向優選地遠離第一鑲板和第二鑲板的前側面延伸。鎖定裝置包括水平鎖定裝置和豎直鎖定裝置。豎直鎖定裝置包括：布置在第一邊緣部分的插入凹槽中的單獨榫舌，其中單獨榫舌的縱向延伸長度沿著第一邊緣部分延伸；以及設置在第二邊緣部分中并沿著第二邊緣部分延伸的榫舌凹槽。在第一和第二邊緣部分的豎直鎖定狀態下，設置在所述單獨榫舌的縱向端部部分處的抵接構件與第二邊緣部分的止擋表面配合，并且所述單獨榫舌的鎖定部分與榫舌凹槽配合。

5、根據本公開，在豎直鎖定狀態下，所述單獨榫舌自插入凹槽的橫向延伸長度在鎖定部分處比在縱向端部部分處更大。因此，這些邊緣部分可在縱向端部部分處局部地基本上豎直解鎖，并且優選柔性的所述單獨榫舌可沿著邊緣部分被逐漸插入到榫舌凹槽中，以用于提供它們的豎直鎖定。

6、此外，根據本公開，第一鑲板和第二鑲板可通過使第一邊緣部分和第二邊緣部分在彼此遠離的方向上豎向移位來拆卸，優選地借助于剪刀式或折疊式移位來使第一邊緣部分和第二邊緣部分在彼此遠離的方向上豎向移位，所述豎向移位從抵接構件的位置附近開始。例如，這些邊緣部分可通過第一和第二邊緣部分遠離彼此的相對豎向移位而被豎直解鎖，該相對豎向移位優選地基本上手動進行，可選地使用第二鑲板下方的抬升元件進行。在借助于折疊式移位進行解鎖期間，所述單獨榫舌可沿著第一邊緣部分逐漸移位到插入凹槽中。鑒于以上所述，拆卸或重新組裝鑲板可以更容易和/或耗時更少。特別地，在拆卸期間，可以不需要與鎖定裝置相互作用的單獨的工具，盡管并不排除這種情況。如將在本文其他地方概述的，在一些實施例中，這些邊緣部分可通過使它們遠離和朝向彼此反復豎向移位來解鎖。單獨的工具可適合于拆卸某些脆弱的鑲板，例如多孔鑲板，其在手動拆卸期間可能有損壞的風險。

7、止擋表面可阻止單獨榫舌從插入凹槽向外移位，優選至少在水平方向上。止擋表面還可以是引導表面，其例如在鎖定期間引導單獨榫舌。

8、止擋表面可包括第二邊緣部分的在鎖定狀態下與單獨榫舌配合的區域，可選地還包括在鎖定期間和/或解鎖期間與單獨榫舌配合的區域。

9、在此一般地，相配合的表面可通過直接接合實現配合或間接地配合。這種配合表面的示例包括抵接構件的表面和止擋表面。在本文所述的任何實施例中，可在配合表面之間提供密封劑例如蠟或粘合劑，從而提供了間接接合的示例。

10、抵接構件可設置在單獨榫舌的外部且優選下部的部分中。

11、抵接構件可向下突出。

12、在一些實施例中，單獨榫舌的相對的兩個縱向端部部分均可包括抵接構件。因此，所述抵接構件可以是至少兩個抵接構件中的一個，并且單獨榫舌的相對的兩個縱向端部部分各自包括所述至少兩個抵接構件中的相應一個。因此，在豎直鎖定狀態下，單獨榫舌可呈現彎曲的、優選基本對稱的形狀。此外，這些邊緣部分的解鎖可從其兩側中的任一側開始。此外，它可以適用于該組鑲板包括多種類型鑲板的情況，以便將這些鑲板相互鎖定組成圖案，例如人字形圖案，例如包括所謂的a-鑲板和b-鑲板。這里，單獨榫舌可包括如下抵接構件：該抵接構件面向邊緣部分的一個優選部分或側部，例如特定的拐角部分，而不管其插入的鑲板類型如何。

13、第一鑲板的第一邊緣部分和第二鑲板的第二邊緣部分可以是短邊緣部分。然而，在一些實施例中，這兩個邊緣部分可以是長邊緣部分。在此一般地，所述短邊緣部分短于長邊緣部分。

14、止擋表面可設置在榫舌凹槽下方。

15、止擋表面可設置在榫舌凹槽的開口的外側。

16、在豎直鎖定狀態下，單獨榫舌的鎖定部分可與止擋表面間隔開。

17、止擋表面可以是平面的，并且可基本上豎直地延伸，例如豎直地延伸。關于基本上豎直地延伸，止擋表面可優選地相對于法線n成0°-10°，例如0°-5°或0°-2°的角度。因此，抵接構件和止擋表面之間的配合可提供邊緣部分的很少的豎直鎖定或者甚至不提供邊緣部分的豎直鎖定。因此，可提供更簡單的鑲板組裝和/或拆卸。

18、在豎直鎖定狀態下，抵接構件可抵靠止擋表面預張緊。例如，單獨榫舌可包括柔性構件。單獨榫舌的預張緊可導致其被向外偏壓，例如通過彈力被向外偏壓。借助于抵接構件，單獨榫舌可呈現縱向彎曲或彎折的形式，使得單獨榫舌的一個或多個縱向端部部分與第二邊緣部分的一個或多個止擋表面配合，并且其鎖定部分與榫舌凹槽配合。

19、優選地，單獨榫舌是柔性的。

20、該單獨榫舌可包括柔性構件，該柔性構件配置成當單獨榫舌被布置在插入凹槽中時面向插入凹槽的內部部分。柔性構件可配置成使單獨榫舌在鎖定期間或解鎖期間向外移位。

21、在鎖定期間，第二邊緣部分、優選下配合表面可與鎖定部分配合、優選地直接配合，以用于使單獨榫舌移位到插入凹槽中。

22、在鎖定期間，鎖定部分可配置成在第一階段沿著第一邊緣部分逐漸插入到插入凹槽中，并且在隨后的第二階段，鎖定部分可配置成沿著第二邊緣部分逐漸插入到榫舌凹槽中。

23、抵接構件和單獨榫舌的鎖定部分可以操作性聯接，使得在鎖定期間，第二邊緣部分在朝向插入凹槽內部的方向上推動鎖定部分，從而導致抵接構件與鎖定部分一起在朝向插入凹槽內部的方向上移動。

24、抵接構件可包括平行于單獨榫舌的縱向延伸長度延伸的直的部分，該直的部分優選地布置在設在一個或多個縱向端部部分中的縱向彎曲區段的縱向內側。借助于直的部分，可提供與第二邊緣部分的較大接觸表面。因此，可降低在鎖定期間和/或解鎖期間損壞脆弱的鑲板的風險，脆弱的鑲板例如為多孔鑲板，例如包括顆粒板或osb板的鑲板。

25、每個柔性構件可以從單獨榫舌的相應的基部部分延伸。每個柔性構件可以從相應的基部部分延伸并且可圍繞相應的基部部分彎曲。在一些實施例中，從布置在縱向端部部分處的基部部分延伸的柔性構件可以從基部部分的縱向內側延伸，并且可圍繞基部部分的縱向內側彎曲。因此，在縱向端部部分處需要較小的力以使單獨榫舌移位，因此可實現更容易的解鎖。

26、抵接構件可至少部分地例如完全地布置在柔性構件的縱向外側。因此，來自柔性構件的向外定向的壓力在抵接構件的位置處變得更小，并且可以更容易解鎖邊緣部分。

27、在豎直鎖定狀態下，單獨榫舌、優選單獨榫舌的鎖定部分可沿縱向彎曲。

28、水平鎖定裝置可包括布置在從第一邊緣部分的下部水平向外延伸的條帶上的鎖定元件，以及設置在第二邊緣部分中的鎖定凹槽。鎖定元件和鎖定凹槽可配置成進行配合以提供第一和第二邊緣部分的水平鎖定狀態。

29、第一和第二邊緣部分可配置成：通過第一和第二邊緣部分遠離彼此的優選強制的相對豎向移位和/或通過第一和第二邊緣部分遠離彼此和朝向彼此的反復的優選強制的相對豎向移位而被豎直解鎖。反復的相對豎向移位可包括邊緣部分的上下急動移位。借助于反復移位，優選借助于折疊式移位，邊緣部分的解鎖在一些實施例中變得更加受控。實際上，在邊緣部分遠離彼此的第一次相對豎向移位之后，單獨榫舌的一部分可能被卡住，從而獲得部分解鎖的邊緣部分，并且邊緣部分朝向彼此的第二次相對豎向移位可將單獨榫舌從卡住中至少部分地釋放；此后，接著可以是邊緣部分遠離彼此的第三相對豎向移位，由此邊緣部分可被進一步解鎖。另一個優點是，借助于相對豎向移位，可降低損壞邊緣部分(例如在它們的裝飾層處)和/或鎖定裝置的風險。事實上，來自僅沿單個方向定向的相對豎向移位的過大的力可能損壞邊緣部分或鎖定裝置，特別是對于脆弱的鑲板而言。

30、在一些實施例中，抵接構件可以設置在單獨榫舌的外部且優選上部的部分中。這種實施例很大程度上類似于本文別處所描述的實施例：其中抵接構件設置在外下部中，由此對其進行參考。然而，以下實施例中的任何一個或兩者可與上文公開的相應實施例互換：抵接構件和/或止擋表面可以是傾斜的；止擋表面可設置在榫舌凹槽的上部部分中，或設置在榫舌凹槽的豎直上方。

31、第一鑲板和第二鑲板可以是彈性鑲板。彈性鑲板可包括芯部，該芯部包含聚合物材料如熱塑性材料。熱塑性材料可以是發泡的。熱塑性材料可包括聚氯乙烯(pvc)、聚酯、聚丙烯(pp)、聚乙烯(pe)、聚苯乙烯(ps)、聚氨酯(pu)、聚對苯二甲酸乙二醇酯(pet)、聚丙烯酸酯、甲基丙烯酸酯、聚碳酸酯、聚乙烯醇縮丁醛、聚對苯二甲酸丁二醇酯、或其組合。在一些實施例中，芯部可包括至少兩個層。

32、第一鑲板和第二鑲板可包括裝飾層，例如包含熱塑性材料的裝飾箔片。裝飾層的熱塑性材料可以是或包括pvc、聚酯、pp、pe、ps、pu、pet、聚丙烯酸酯、甲基丙烯酸酯、聚碳酸酯、聚乙烯醇縮丁醛、聚對苯二甲酸丁二醇酯、或其組合。裝飾箔片優選是印刷的，例如通過直接印刷、輪轉凹版印刷或數字印刷來印刷。

33、第一鑲板和第二鑲板可包括耐磨層，例如膜或箔片。耐磨層可包含熱塑性材料。熱塑性材料可以是pvc、聚酯、pp、pe、ps、pu、pet、聚丙烯酸酯、甲基丙烯酸酯、聚碳酸酯、聚乙烯醇縮丁醛、聚對苯二甲酸丁二醇酯、或其組合。

34、第一鑲板和第二鑲板可包括木基芯部，例如高密度纖維板、hdf、中密度纖維板、mdf、顆粒板、定向刨花板、osb或膠合板。

35、一般地，除非另有明確定義，否則本文中使用的所有術語如權利要求中使用的所有術語將根據它們在技術領域中的普通含義來解釋。除非另有明確說明，否則對“一/一種/該/所述[元件、構件、裝置、部件、機構、步驟等]”的所有表述應被開放性解釋為指代所述元件、裝置、部件、機構、步驟等的至少一個實例。對“至少一個元件”等中的一者或多者的表述可簡稱為“元件”。
