本發明涉及建筑用墻板，具體涉及一種抗折型保溫墻板。

背景技術：

1、外墻保溫多種多樣，傳統外墻保溫，是由聚合物砂漿、玻璃纖維網格布、阻燃型模塑聚苯乙烯泡沫板(eps)或擠塑板(xps)等材料復合而成，現場粘結施工。新型保溫裝飾一體化板是通過流水線生產，集保溫、防水、飾面等功能于一體，是滿足當前房屋建筑節能需求，提高工業與民用建筑外墻保溫水平的優選材料，也是對既有建筑節能改造的首選材料。

2、現有的保溫墻板包括外墻板、保溫層，混凝土層，混凝土層內設鋼絲網片，螺栓桿穿過外墻板和保溫層而與鋼絲網片焊接。因為外墻板和保溫層通過螺栓桿與內部鋼絲網片焊接固定，所以外墻板相對于以往粘接固定更牢固，更不易脫落。但是，在使用中發現該保溫墻板仍具有以下不足：1、螺栓與鋼絲網片焊接，由于焊接作用，焊接點的抵抗塑性變形的能力弱，特別是抗剪性能差，而且容易出現焊接點不合格的現象。加之鋼絲網片在搬運和安裝過程中，容易受到震動性破壞而造成焊接點的失效，從而影響鋼絲網片的整體性能。破壞了鋼絲網片整體的結構，降低了鋼絲網片的牢固性，同時墻板整體的承重性、抗折性、抗震性都受到不同程度的影響。2、外墻板的厚度較薄而不能對保溫層起到保護作用，當火災發生時，外界高溫會很快穿透外墻板進而傳導至保溫層，引起保溫層的燃燒或熔化，造成火災的進一步擴大。另外，外墻板的厚度很薄，經過長時間外界環境的侵蝕，極易生成通透的裂縫，導致雨水等水分從裂縫進入，造成外墻板和保溫層的分離脫落。3、保溫墻板內部結構的強度不高，在使用時會因外力作用導致墻板發生彎曲變形，使保溫墻板的平整度下降，更進一步的在承受一定的重物時還會造成保溫墻板的折斷。

技術實現思路

1、本發明的目的是提供一種抗折型保溫墻板，該保溫墻板內部結構強度高，在使用時墻板不易變形，平整度好，抗折強度高，并且螺栓桿的固定性更強，對保溫層緊固效果更好，并具有很好的阻燃性能。

2、為實現上述目的，本發明采取以下技術方案：

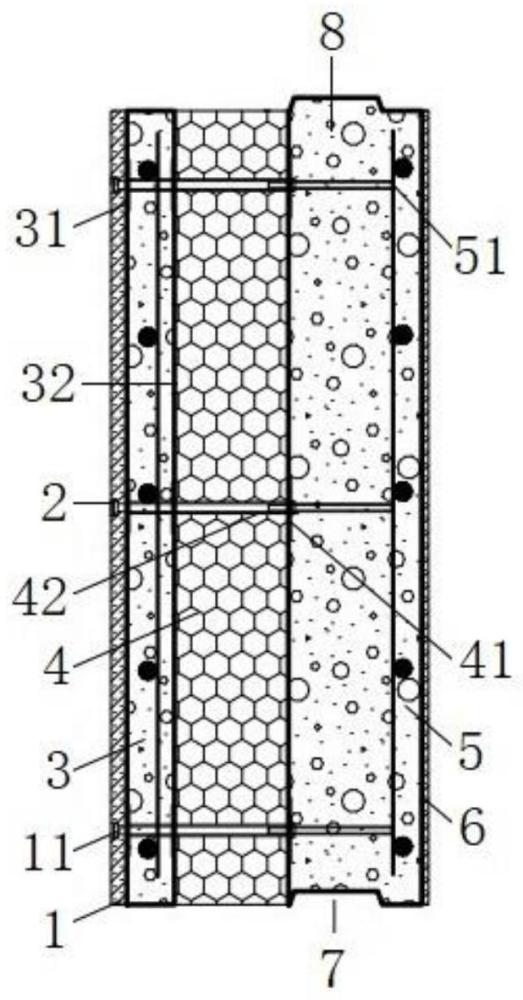

3、一種抗折型保溫墻板，包括外墻板、保溫層、混凝土層、鋼絲網片和螺栓桿，在外墻板上設有若干螺栓安裝孔，所述外墻板和保溫層之間留有間隙，在所述間隙內澆注形成澆筑層，所述鋼絲網片包括第一鋼絲網片和第二鋼絲網片，所述第一鋼絲網片位于所述澆筑層中，所述第二鋼絲網片位于所述混凝土層中，所述外墻板、澆筑層、保溫層和混凝土層自左至右依次設置，所述螺栓桿穿過螺栓安裝孔后依次穿過澆筑層中的第一鋼絲網片和保溫層后伸入混凝土層中并與第二鋼絲網片連接，所述螺栓桿伸入混凝土層后尾部彎折形成掛鉤，所述掛鉤與所述第二鋼絲網片卡接。

4、優選的，所述澆筑層內設有支架，所述支架為線軸形狀，并且在支架上設有開口；所述支架套設在螺栓桿上并支撐在外墻板與保溫層之間。

5、優選的，所述螺栓桿位于所述保溫層內的部分套有隔水支撐管，所述螺栓桿穿設有保溫壓蓋，所述保溫壓蓋經螺母緊固，所述隔水支撐管支撐在所述保溫層與所述保溫壓蓋之間。

6、優選的，所述支架為塑料支架，所述隔水支撐管為塑料管，并且所述隔水支撐管的內壁與所述螺栓桿緊密連接。

7、優選的，所述螺栓安裝孔為沉孔。

8、優選的，還包括內墻板，所述內墻板與混凝土層固定連接。

9、優選的，所述澆筑層與所述混凝土層為輕集料混凝土層；所述外墻板為硅酸鈣板、水泥板或硅鎂板的一種，所述保溫層為擠塑板層、石墨苯板層、聚苯乙烯板層或者聚氨酯板層。

10、優選的，所述隔水支撐管為圓形管，并且直徑不小于15mm。

11、優選的，所述混凝土層分別與所述保溫層和所述內墻板相粘接，在所述混凝土層的兩端設有榫卯凹槽和榫卯凸塊，兩塊所述保溫墻板能夠通過所述榫卯凹槽和榫卯凸塊進行拼接。

12、上述技術方案中，支架套設在螺栓桿上，支撐在保溫層和外墻板之間，使保溫層和外墻板之間形成間隙，在間隙內直接澆筑形成澆筑層，通過在澆筑層中設置第一鋼絲網片，第一鋼絲網片與螺栓桿焊接在一起(或者第一螺栓桿只穿過第一鋼絲網片不與其焊接)，避免澆筑層與螺栓桿的接觸面積小造成螺栓桿的脫落和澆筑層的損壞，并且第一鋼絲網片將澆筑層支撐起來，增加了澆筑層的抗折強度，即為增加了保溫墻板的抗折強度，抗折強度增強，在使用時就會降低因為外力的作用而使材料發生彎曲變形的風險，施工完成后能夠使保溫墻板更加平整，并且增加了保溫墻板的抗震性能。通過澆筑的方式，可以更好的填充外墻板和保溫層之間的縫隙，使保溫層和外墻板之間粘黏的更牢固；同時，澆筑層增加了保溫層與外界的距離，也就是澆筑層提升了外墻板的厚度，火災發生時，澆筑層與外墻板共同作用，延長外界高溫向保溫層的傳導距離，避免保溫層受到高溫烘烤后熔化，即澆筑層還具有一定的阻燃效果。同時澆筑層可以作為外墻板的補充厚度與外墻板粘連在一起，可以增強外墻板的整體強度，使外墻板不易裂開，延長外墻板的使用壽命。

13、通過螺栓桿將外墻板、保溫層和混凝土層連接在一起，并且螺栓桿尾部彎折形成掛鉤，將鋼絲網片卡接在掛鉤上，操作簡單，并且掛鉤不會破壞鋼絲網片的結構，更不會對其的承重力造成影響，同時掛鉤卡接在鋼絲網上還能防止螺栓桿外移，避免造成墻板的分層脫落損壞，增強其使用壽命。

技術特征：

1.一種抗折型保溫墻板，包括外墻板、保溫層、混凝土層、鋼絲網片和螺栓桿，在外墻板上設有若干螺栓安裝孔，其特征在于，所述外墻板和保溫層之間留有間隙，在所述間隙內澆注形成澆筑層，所述鋼絲網片包括第一鋼絲網片和第二鋼絲網片，所述第一鋼絲網片位于所述澆筑層中，所述第二鋼絲網片位于所述混凝土層中，所述外墻板、澆筑層、保溫層和混凝土層自左至右依次設置，所述螺栓桿穿過螺栓安裝孔后依次穿過澆筑層中的第一鋼絲網片和保溫層后伸入混凝土層中并與第二鋼絲網片連接，所述螺栓桿伸入混凝土層后尾部彎折形成掛鉤，所述掛鉤與所述第二鋼絲網片卡接。

2.如權利要求1所述的抗折型保溫墻板，其特征在于，所述澆筑層內設有支架，所述支架為線軸形狀，并且在支架上設有開口；所述支架套設在螺栓桿上并支撐在外墻板與保溫層之間。

3.如權利要求2所述的抗折型保溫墻板，其特征在于，所述螺栓桿位于所述保溫層內的部分套有隔水支撐管，所述螺栓桿穿設有保溫壓蓋，所述保溫壓蓋經螺母緊固，所述隔水支撐管支撐在所述保溫層與所述保溫壓蓋之間。

4.如權利要求3所述的抗折型保溫墻板，其特征在于，所述支架為塑料支架，所述隔水支撐管為塑料管，并且所述隔水支撐管的內壁與所述螺栓桿緊密連接。

5.如權利要求1至4任一項所述的抗折型保溫墻板，其特征在于，所述螺栓安裝孔為沉孔。

6.如權利要求1至4任一項所述的抗折型保溫墻板，其特征在于，還包括內墻板，所述內墻板與混凝土層固定連接。

7.如權利要求6所述的抗折型保溫墻板，其特征在于，所述澆筑層與所述混凝土層為輕集料混凝土層；所述外墻板為硅酸鈣板、水泥板或硅鎂板的一種，所述保溫層為擠塑板層、石墨苯板層、聚苯乙烯板層或者聚氨酯板層。

8.如權利要求4所述的抗折型保溫墻板，其特征在于，所述隔水支撐管為圓形管，并且直徑不小于15mm。

9.如權利要求7所述的抗折型保溫墻板，其特征在于，所述混凝土層分別與所述保溫層和所述內墻板相粘接，在所述混凝土層的兩端設有榫卯凹槽和榫卯凸塊，兩塊所述保溫墻板能夠通過所述榫卯凹槽和榫卯凸塊進行拼接。

技術總結
本發明公開了一種抗折型保溫墻板，包括外墻板、保溫層、混凝土層、鋼絲網片和螺栓桿，在外墻板上設有若干螺栓安裝孔，外墻板和保溫層之間留有間隙，在間隙內澆注形成澆筑層，鋼絲網片包括第一鋼絲網片和第二鋼絲網片，第一鋼絲網片位于澆筑層中，螺栓桿穿過螺栓安裝孔后依次穿過澆筑層中的第一鋼絲網片和保溫層后伸入混凝土層中并與第二鋼絲網片連接，螺栓桿伸入混凝土層后尾部彎折形成掛鉤，掛鉤與所述第二鋼絲網片卡接。該保溫墻板內部結構強度高，在使用時墻板不易變形，平整度好，抗折強度高，并且螺栓桿的固定性更強，對保溫層緊固效果更好，并具有很好的阻燃性能。

技術研發人員：余鵬,高艷麗,丁浩然,余泳航
受保護的技術使用者：唐山明山新型建筑材料有限公司
技術研發日：
技術公布日：2025/4/28
