本技術涉及建筑施工，特別涉及一種防開裂的建筑物外圍護結構。

背景技術：

1、在建筑施工時，為了保證居住的舒適度，用戶一般會要求在原有墻體安裝外圍護結構，通過外圍護結構中的保溫層保證居住的舒適度，現在的安裝方式多為外圍護結構與原有墻體相互固定后通過膠水將外圍護結構與外圍護結構相固定。

2、針對上述中的相關技術，發明人認為存在以下缺陷：上述技術中無法整體一次澆筑成型，通過膠水相互固定的方式使得外圍護結構與外圍護結構的連接不牢固，在長時間后容易產生裂縫，從而導致建筑整體的保溫性能下降。

技術實現思路

1、為了解決上述問題，本實用新型提供一種防開裂的建筑物外圍護結構。

2、本實用新型的上述技術目的是通過以下技術方案得以實現的：一種防開裂的建筑物外圍護結構，包括第一圍護結構，所述第一圍護結構的側壁上安裝有第二圍護結構，所述第一圍護結構與第二圍護結構的側壁上均固定設置有保溫層，所述保溫層遠離第一圍護結構與第二圍護結構的側壁上固定設置有加強層，所述加強層遠離保溫層的側壁上安裝有鋼筋網，所述第一圍護結構與第二圍護結構遠離保溫層的側壁上均固定設置有裝飾層，所述第一圍護結構與第二圍護結構之間共同安裝有連接機構。

3、通過采用上述技術方案，當工作人員安裝外圍護結構時，工作人員首先將鋼筋網安裝在原有墻體上。隨后，工作人員將第一圍護結構與第二圍護結構與原有墻體固定,進而使鋼筋網被安裝至第一圍護結構以及第二圍護結構與原有墻體之間。此時，工作人員啟動連接組件，進而使第一圍護結構與第二圍護結構相互連接。隨后，工作人員安裝裝飾層即可，在此過程中，連接組件降低了第一圍護結構與第二圍護結構長時間使用后產生裂縫的概率，從而保證了保溫效率。

4、進一步的，所述第一圍護結構靠近第二圍護結構的側壁上開設有第一安裝槽，所述第二圍護結構靠近第一圍護結構的側壁上開設有第二安裝槽，所述連接機構包括固定設置在第一安裝槽內壁上的第一安裝板、固定設置在第二安裝槽內壁上的第二安裝板以及兩端分別固定設置在第一安裝板與第二安裝板相互靠近側壁上的連接件。

5、通過采用上述技術方案，當工作人員需使第一圍護結構與第二圍護結構相互連接時，工作人員需將第一安裝板與第二安裝板分別固定在第一安裝槽以及第二安裝槽內，進而使使第一圍護結構與第二圍護結構相互連接，從而降低了第一圍護結構與第二圍護結構長時間使用后產生裂縫的概率，進而保證了保溫效率。

6、進一步的，所述連接件包括固定設置在第一安裝板靠近第二安裝板側壁上的第一連接桿、固定設置在第二安裝板靠近第一安裝板側壁上的第二連接桿以及兩端分別套設在第一連接桿與第二連接桿外壁上的連接套。

7、進一步的，所述第一連接桿與第二連接桿相互靠近的一端共同螺紋連接有螺紋桿。

8、通過采用上述技術方案，當工作人員將第一安裝板與第二安裝板分別固定在第一安裝槽以及第二安裝槽內后，工作人員需轉動螺紋桿，進而使第一連接桿與第二連接桿在螺紋桿的作用下向相互靠近的方向滑動，在此過程中，提高了第一圍護結構與第二圍護結構之間的連接緊密性。

9、進一步的，所述連接套的外壁上開設有圓形槽，所述圓形槽內轉動設置有圓形塊，所述圓形塊與螺紋桿相互固定。

10、通過采用上述技術方案，當工作人員需轉動螺紋桿時，工作人員需轉動圓形塊，進而使螺紋桿在圓形塊的作用下跟隨圓形塊轉動，從而降低了工作人員轉動螺紋桿的難度，進而降低了工作人員的工作難度。

11、進一步的，所述圓形槽的內壁上開設有限位槽，所述限位槽內轉動設置有限位塊，所述限位塊與圓形塊相互固定。

12、通過采用上述技術方案，當圓形塊轉動時，限位塊在圓形塊的作用下跟隨圓形塊同步轉動，在此過程中，限位塊對圓形塊進行限位，進而降低了圓形塊與圓形槽相互分離的概率，從而提高了裝置的穩定性。

13、進一步的，所述第一安裝板以及第二安裝板通過螺釘與第一安裝槽以及第二安裝槽的內壁相互固定。

14、通過采用上述技術方案，螺釘降低了工作人員固定第一安裝板與第二安裝板的難度，從而降低了工作人員的工作難度。

15、綜上所述，本實用新型具有以下有益效果：

16、1、本申請中，當工作人員安裝外圍護結構時，工作人員首先將鋼筋網安裝在原有墻體上。隨后，工作人員將第一圍護結構與第二圍護結構與原有墻體固定,進而使鋼筋網被安裝至第一圍護結構以及第二圍護結構與原有墻體之間。此時，工作人員啟動連接組件，進而使第一圍護結構與第二圍護結構相互連接。隨后，工作人員安裝裝飾層即可，在此過程中，連接組件降低了第一圍護結構與第二圍護結構長時間使用后產生裂縫的概率，從而保證了保溫效率；

17、2、本申請中，當工作人員需使第一圍護結構與第二圍護結構相互連接時，工作人員需將第一安裝板與第二安裝板分別固定在第一安裝槽以及第二安裝槽內，進而使使第一圍護結構與第二圍護結構相互連接，從而降低了第一圍護結構與第二圍護結構長時間使用后產生裂縫的概率，進而保證了保溫效率；

18、3、本申請中，當工作人員將第一安裝板與第二安裝板分別固定在第一安裝槽以及第二安裝槽內后，工作人員需轉動螺紋桿，進而使第一連接桿與第二連接桿在螺紋桿的作用下向相互靠近的方向滑動，在此過程中，提高了第一圍護結構與第二圍護結構之間的連接緊密性。

技術特征：

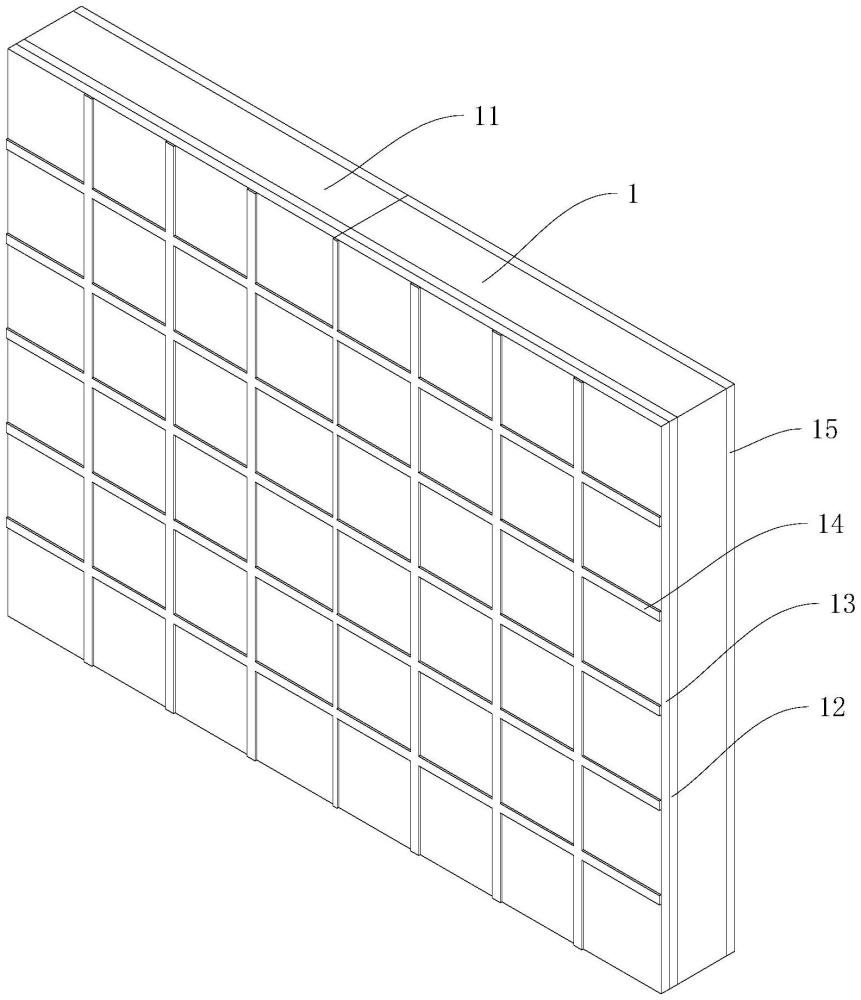

1.一種防開裂的建筑物外圍護結構，包括第一圍護結構(1)，其特征是：所述第一圍護結構(1)的側壁上安裝有第二圍護結構(11)，所述第一圍護結構(1)與第二圍護結構(11)的側壁上均固定設置有保溫層(12)，所述保溫層(12)遠離第一圍護結構(1)與第二圍護結構(11)的側壁上固定設置有加強層(13)，所述加強層(13)遠離保溫層(12)的側壁上安裝有鋼筋網(14)，所述第一圍護結構(1)與第二圍護結構(11)遠離保溫層(12)的側壁上均固定設置有裝飾層(15)，所述第一圍護結構(1)與第二圍護結構(11)之間共同安裝有連接機構(3)。

2.根據權利要求1所述的一種防開裂的建筑物外圍護結構，其特征是：所述第一圍護結構(1)靠近第二圍護結構(11)的側壁上開設有第一安裝槽(2)，所述第二圍護結構(11)靠近第一圍護結構(1)的側壁上開設有第二安裝槽(21)，所述連接機構(3)包括固定設置在第一安裝槽(2)內壁上的第一安裝板(31)、固定設置在第二安裝槽(21)內壁上的第二安裝板(32)以及兩端分別固定設置在第一安裝板(31)與第二安裝板(32)相互靠近側壁上的連接件(33)。

3.根據權利要求2所述的一種防開裂的建筑物外圍護結構，其特征是：所述連接件(33)包括固定設置在第一安裝板(31)靠近第二安裝板(32)側壁上的第一連接桿(331)、固定設置在第二安裝板(32)靠近第一安裝板(31)側壁上的第二連接桿(332)以及兩端分別套設在第一連接桿(331)與第二連接桿(332)外壁上的連接套(333)。

4.根據權利要求3所述的一種防開裂的建筑物外圍護結構，其特征是：所述第一連接桿(331)與第二連接桿(332)相互靠近的一端共同螺紋連接有螺紋桿(4)。

5.根據權利要求4所述的一種防開裂的建筑物外圍護結構，其特征是：所述連接套(333)的外壁上開設有圓形槽(22)，所述圓形槽(22)內轉動設置有圓形塊(5)，所述圓形塊(5)與螺紋桿(4)相互固定。

6.根據權利要求5所述的一種防開裂的建筑物外圍護結構，其特征是：所述圓形槽(22)的內壁上開設有限位槽(23)，所述限位槽(23)內轉動設置有限位塊(6)，所述限位塊(6)與圓形塊(5)相互固定。

7.根據權利要求2所述的一種防開裂的建筑物外圍護結構，其特征是：所述第一安裝板(31)以及第二安裝板(32)通過螺釘(7)與第一安裝槽(2)以及第二安裝槽(21)的內壁相互固定。

技術總結
本申請屬于建筑施工技術領域，公開了一種防開裂的建筑物外圍護結構，包括第一圍護結構，所述第一圍護結構的側壁上安裝有第二圍護結構，所述第一圍護結構與第二圍護結構的側壁上均固定設置有保溫層，所述保溫層遠離第一圍護結構與第二圍護結構的側壁上固定設置有加強層，所述加強層遠離保溫層的側壁上安裝有鋼筋網，所述第一圍護結構與第二圍護結構遠離保溫層的側壁上均固定設置有裝飾層，所述第一圍護結構與第二圍護結構之間共同安裝有連接機構。本申請具有提高保溫性的效果。

技術研發人員：范偉洋,孫妃楠,沈佳麗
受保護的技術使用者：浙江國坤建設有限公司
技術研發日：20240729
技術公布日：2025/4/28
