本公開涉及建筑裝飾，尤其涉及一種預制電箱組件、墻體系統及墻體系統的安裝方法。

背景技術：

1、在建筑裝飾行業中，建筑室內布局通常由內部的隔墻進行劃分。傳統施工工藝中，形成隔墻上的電箱安裝槽需要現場進行開槽。

2、現場施工時，工人開槽時經常破壞隔墻，孔洞過大或挖穿隔墻會導致隔墻的隔聲量急劇下降，影響隔墻的隔聲性能，造成分戶隔墻的隔聲量下降。

技術實現思路

1、有鑒于此，本公開實施例提供了一種預制電箱組件、墻體系統及墻體系統的安裝方法，以解決現有技術中施工電箱安裝槽造成的隔墻隔聲量下降的問題。

2、為實現上述目的，本公開采用的技術方案是：

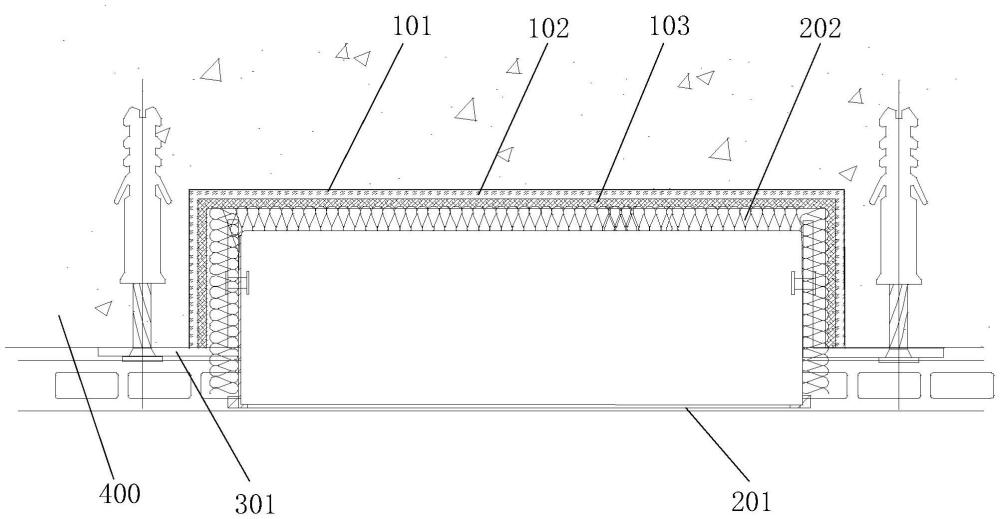

3、第一方面，本公開實施例提供一種預制電箱組件，預制電箱組件包括：預制電箱槽，預制在墻體中；電箱箱體，設置于預制電箱槽中；連接角碼，連接角碼的一端與電箱箱體的遠離墻體外部的一端的一側固定連接，連接角碼的另一端與墻體固定連接；隔聲棉層，包裹電箱箱體的嵌入表面，嵌入表面指的是電箱箱體的嵌入墻體內的表面。

4、在一個實施例中，預制電箱槽的槽底和槽壁的內側上依次層疊設置有氣凝膠墊層和用于保護氣凝膠墊層的保護層。

5、在一個實施例中，連接角碼的一端通過鉚釘與電箱箱體固定連接，連接角碼的另一端通過膨脹螺栓與墻體固定連接。

6、在一個實施例中，保護層為發泡聚氯乙烯層。

7、在一個實施例中，預制電箱槽為鐵質的方形槽，方形槽的槽口朝向墻體的外部。

8、第二方面，本公開實施例提供一種墻體系統，墻體系統包括隔墻墻體、飾面板和本公開實施例的第一方面的預制電箱組件；其中，預制電箱組件的預制電箱槽預制于隔墻墻體中；飾面板設置于隔墻墻體的表面，且位于預制電箱組件的側方。

9、在一個實施例中，預制電箱組件的電箱箱體的外表面與飾面板的外表面齊平，電箱箱體與飾面板鄰接的部分表面包裹有隔聲棉層。

10、在一個實施例中，隔墻墻體包括蒸壓輕質混凝土墻體。

11、在一個實施例中，預制電箱槽的槽口與隔墻墻體的外表面齊平。

12、第三方面，本公開實施例提供一種應用于本公開實施例的第二方面的墻體系統的安裝方法，安裝方法包括：安裝預先制備有預制電箱槽的隔墻墻體；將與連接角碼連接的電箱箱體安裝到預制電箱槽中；將連接角碼與隔墻墻體固定連接。

13、本公開實施例與現有技術相比存在的有益效果包括：本公開實施例的技術方案在墻體中預制電箱安裝槽，并且在電箱箱體外側包裹隔聲棉層，可以通過預制電箱安裝槽減少開槽施工對隔墻墻體隔音性能的破壞，并且通過設置隔聲棉層進一步增強電箱開槽位置處的隔聲性能。

技術特征：

1.一種預制電箱組件，其特征在于，所述預制電箱組件包括：

2.根據權利要求1所述的預制電箱組件，其特征在于，所述預制電箱槽的槽底和槽壁的內側依次層疊設置有氣凝膠墊層和用于保護氣凝膠墊層的保護層。

3.根據權利要求1所述的預制電箱組件，其特征在于，所述連接角碼的一端通過鉚釘與所述電箱箱體固定連接，所述連接角碼的另一端通過膨脹螺栓與所述墻體固定連接。

4.根據權利要求2所述的預制電箱組件，其特征在于，所述保護層為發泡聚氯乙烯層。

5.根據權利要求4所述的預制電箱組件，其特征在于，所述預制電箱槽為鐵質的方形槽，所述方形槽的槽口朝向所述墻體的外部。

6.一種墻體系統，其特征在于，所述墻體系統包括隔墻墻體、飾面板和如權利要求1至5任一項所述的預制電箱組件；其中，

7.根據權利要求6所述的墻體系統，其特征在于，所述預制電箱組件的電箱箱體的外表面與所述飾面板的外表面齊平，所述電箱箱體與所述飾面板鄰接的部分表面包裹有隔聲棉層。

8.根據權利要求6所述的墻體系統，其特征在于，所述隔墻墻體包括蒸壓輕質混凝土墻體。

9.根據權利要求8所述的墻體系統，其特征在于，所述預制電箱槽的槽口與所述隔墻墻體的外表面齊平。

10.一種應用于權利要求6至9任一項所述的墻體系統的安裝方法，其特征在于，所述安裝方法包括：

技術總結
本公開涉及建筑裝飾技術領域，提供了一種預制電箱組件、墻體系統及墻體系統的安裝方法。該預制電箱組件包括：預制電箱槽，預制在墻體中；電箱箱體，設置于預制電箱槽中；連接角碼，連接角碼的一端與電箱箱體的遠離墻體外部的一端的一側固定連接，連接角碼的另一端與墻體固定連接；隔聲棉層，包裹電箱箱體的嵌入表面，嵌入表面指的是電箱箱體的嵌入墻體內的表面。本公開實施例的技術方案可以增強在電箱安裝槽位置處的隔墻墻體的隔聲性能。

技術研發人員：余廣,金毅勐,鐘巍
受保護的技術使用者：重慶集凱科技服務有限公司
技術研發日：
技術公布日：2025/4/6
