本技術涉及裝配式住宅預制樓梯相關，具體為一種穩定結構。

背景技術：

1、裝配式住宅預制樓梯是指在工廠預先加工和制作好的樓梯組件，然后在施工現場進行裝配安裝的一種住宅樓梯，裝配式預制樓梯具有便于安裝、高效節約的優點。

2、現有技術中，裝配式住宅預制樓梯進行安裝時，將樓梯放置在固定架上，吊機將固定架吊起，運輸到對應安裝的位置，樓梯和墻面相抵，通過螺栓結構進行安裝，最后拆除固定架。

3、但是，傳統的裝配式住宅預制樓梯在安裝時，吊機在運輸固定架的過程中，樓梯在固定架上發生錯位，樓梯和墻面相抵時存在縫隙，需要人工對其進行移動消除縫隙，導致樓梯安裝費時費力，降低了工作效率。

技術實現思路

1、本實用新型的目的在于提供一種穩定結構，以解決上述背景技術中提出的傳統的裝配式住宅預制樓梯在安裝時，吊機在運輸固定架的過程中，樓梯在固定架上發生錯位，樓梯和墻面相抵時存在縫隙，需要人工對其進行移動消除縫隙，導致樓梯安裝費時費力，降低了工作效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種穩定結構，所述穩定結構包括：

3、調節架，所述調節架上設置有定位桿、定位孔、支架，且調節架底部設置有底板，且調節架內部設置有凸槽；

4、支架，所述支架上設置有凸起和底座；及

5、底座，所述底座上設置有擋板、限位板、限位槽、螺桿和圓柱。

6、優選的，所述調節架底端和底板上部外表面固定連接，且調節架外表面開設有定位孔，定位孔均勻分布在調節架的外表面，定位孔內表面設置有定位桿，且調節架內部設置有凸槽，凸槽位于調節架兩側。

7、優選的，所述定位桿的直徑不大于定位孔的直徑，定位桿的外表面和定位孔的內表面定位連接，且定位桿頂端開設有螺紋，且定位桿頂端外表面設置有螺母，定位桿頂端外表面和螺母內表面螺紋連接，且定位桿外表面設置有支架。

8、優選的，所述支架底部開設有孔，孔的直徑大于定位桿的直徑，且支架的外表面設置有凸起，支架的外表面和凸起的底部固定連接，凸起的尺寸小于凸槽的尺寸，凸起的外表面和凸槽相抵，且支架頂部設置有底座。

9、優選的，所述底座的底部外表面和支架頂端固定連接，且底座一側設置有墻，底座一側和墻的外表面相抵，且底座上部外表面設置有樓梯，底座上部外表面和樓梯相抵，且底座內部設置有圓柱，底座內部外表面和圓柱底端固定連接，且底座上部外表面開設有限位槽。

10、優選的，所述圓柱外表面開設有螺紋，且圓柱外表面設置有擋板，且圓柱的外表面設置有螺桿，螺桿內部開設有螺紋，螺桿的內表面和圓柱的外表面螺紋連接，且螺桿的頂端和擋板外表面相抵。

11、優選的，所述擋板底端開設有孔，孔的直徑大于圓柱的直徑，且擋板下部外表面設置有限位板，擋板下部外表面和限位板頂端固定連接，限位板的尺寸小于限位槽的尺寸。

12、與現有技術相比，本實用新型的有益效果是：

13、1.擋板的應用實現了裝配式住宅預制樓梯在運輸過程中不會發生偏移，螺桿和圓柱的應用，有利于擋板的拆裝，提高了工作效率，限位板和限位槽的限位連接，保證了擋板對樓梯進行限位作用的穩定性；

14、2.調節架實現了穩定結構針對不同高度的樓梯進行適用，調節架上設置的凸槽便于對支架進行限位，同時，增大了調節架和支架的接觸面積，保證了支架結構的穩定性，定位桿便于調節架和支架的拆裝，體現了調節架的便捷性。

技術特征：

1.一種穩定結構，其特征在于；所述穩定結構包括：

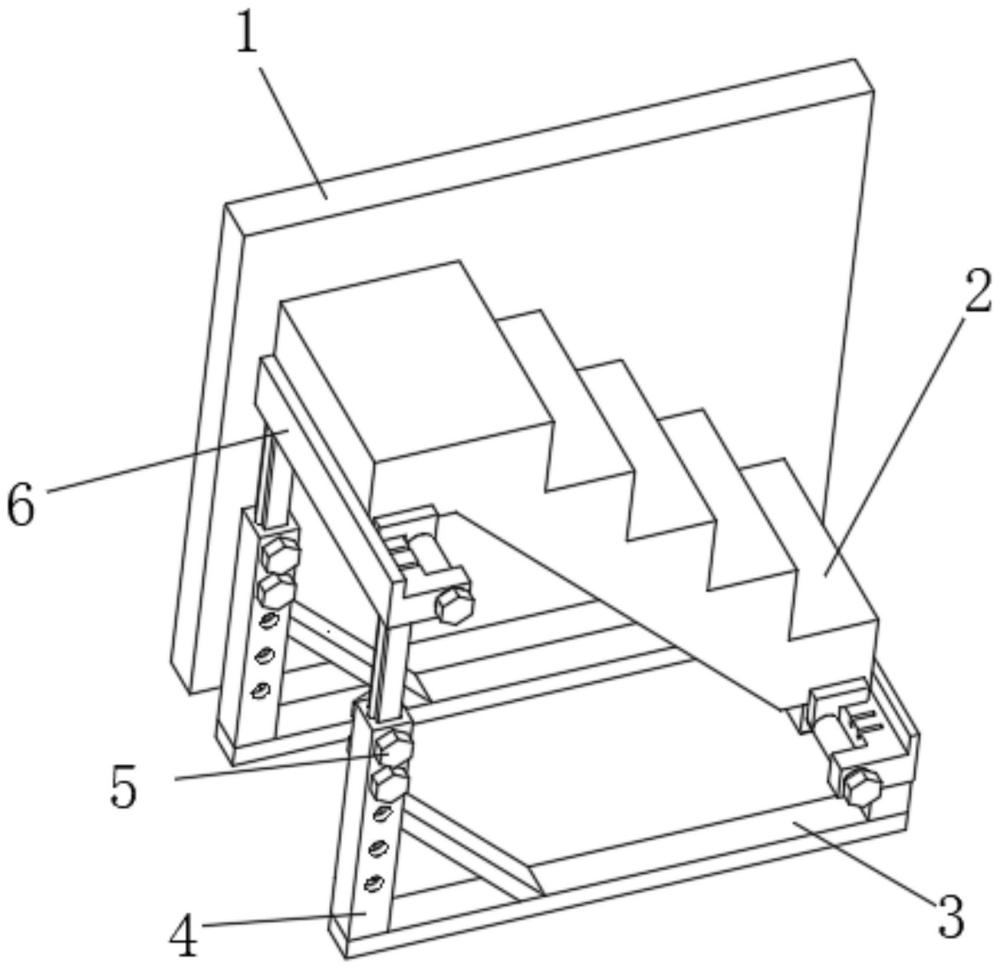

2.根據權利要求1所述的一種穩定結構，其特征在于：所述調節架(4)底端和底板(3)上部外表面固定連接，且調節架(4)外表面開設有定位孔(7)，定位孔(7)均勻分布在調節架(4)的外表面，定位孔(7)內表面設置有定位桿(5)，且調節架(4)內部設置有凸槽(11)，凸槽(11)位于調節架(4)兩側。

3.根據權利要求2所述的一種穩定結構，其特征在于：所述定位桿(5)的直徑不大于定位孔(7)的直徑，定位桿(5)的外表面和定位孔(7)的內表面定位連接，且定位桿(5)頂端開設有螺紋，且定位桿頂端外表面設置有螺母(10)，定位桿頂端外表面和螺母(10)內表面螺紋連接，且定位桿(5)外表面設置有支架(8)。

4.根據權利要求1所述的一種穩定結構，其特征在于：所述支架(8)底部開設有孔，孔的直徑大于定位桿(5)的直徑，且支架(8)的外表面設置有凸起(9)，支架(8)的外表面和凸起(9)的底部固定連接，凸起(9)的尺寸小于凸槽(11)的尺寸，凸起(9)的外表面和凸槽(11)相抵，且支架(8)頂部設置有底座(6)。

技術總結
本技術涉及裝配式住宅預制樓梯相關技術領域，具體為一種穩定結構，穩定結構包括調節架上設置有定位桿、定位孔、支架，且調節架底部設置有底板，且調節架內部設置有凸槽，支架上設置有凸起和底座，底座上設置有擋板、限位板、限位槽、螺桿和圓柱；有益效果為：擋板的應用實現了裝配式住宅預制樓梯在運輸過程中不會發生偏移，螺桿和圓柱的應用，有利于擋板的拆裝，提高了工作效率，限位板和限位槽的限位連接，保證了擋板對樓梯進行限位作用的穩定性,調節架實現了穩定結構針對不同高度的樓梯進行適用，調節架上設置的凸槽便于對支架進行限位，同時，增大了調節架和支架的接觸面積。

技術研發人員：邢成,賀林春,顏威,李傳亮,王星皓,李煥容,潘嘯天,朱聰聰
受保護的技術使用者：中建八局第一建設有限公司
技術研發日：20240319
技術公布日：2025/4/28
