本技術涉及建筑鋼結構，具體來說，涉及一種節能吸音型的建筑鋼結構。

背景技術：

1、隨著社會經濟的快速發展，超高層、大跨度建筑越來越多，鋼結構已經成為一種新的趨勢，然而鋼結構聲音的傳導系數要遠遠高于混凝土結構，建筑鋼結構住宅的墻體主要由墻架柱、墻頂梁、墻底梁、墻體支撐、墻板和連接件組成。

2、根據中國專利cn202222095058.1所公開的一種節能吸音型的建筑鋼結構，該申請通過包括，第一拼接鋼體，所述第一拼接鋼體的下方通過連接塊和沉頭螺釘安裝有第二拼接鋼體；側板，所述側板通過沉頭螺絲安裝在所述第一拼接鋼體和所述第二拼接鋼體的側面；第一內置塊、第二內置塊和第三內置塊卡裝在所述第一拼接鋼體和所述第二拼接鋼體的內側；支撐板，所述支撐板通過沉頭螺栓安裝在所述側板的側面；第一吸音板、第二吸音板和第三吸音板粘接在所述側板的側面。提升了建筑鋼結構的隔音效果，并且當建筑鋼結構的某一部位出現損壞時，可以只用更換對應部位的構件，避免了因整體更換而造成的資源浪，現有的節能吸音型的建筑鋼結構通過將吸音塊放在側板與拼接鋼體之間進行吸音，由于側板與拼接鋼體是拼接組裝在一起之間具有縫隙，雨水容易通過縫隙流至吸音塊上，使得吸音塊受潮影響其吸音功能。

3、針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、針對相關技術中的問題，本實用新型提出一種節能吸音型的建筑鋼結構，以克服現有相關技術所存在的上述技術問題。

2、為此，本實用新型采用的具體技術方案如下：

3、一種節能吸音型的建筑鋼結構，包括對稱設置的拼接鋼，其特征在于，兩組所述拼接鋼通過連接組件相連接，所述拼接鋼兩側設有對稱設置的側板，所述側板通過螺栓一與所述拼接鋼相連接，所述側板一側設有吸音板，所述拼接鋼一側開設有與所述吸音板相匹配的放置槽，所述側板位于所述吸音板的一側設有密封墊，所述拼接鋼一側開設有與所述密封墊相匹配的密封槽。

4、作為優選的，所述拼接鋼和所述側板上均開設有與所述螺栓一相匹配的螺紋孔一。

5、作為優選的，所述放置槽中設有與所述吸音板相匹配的支撐框，所述放置槽中且位于所述支撐框外設有若干均勻分布的活性炭包，所述支撐框外壁開設有若干均分布的透氣孔。

6、作為優選的，所述支撐框與所述拼接鋼焊接相連接。

7、作為優選的，所述連接組件包括所述拼接鋼兩側設有的對稱設置的連接板，所述連接板通過螺栓二分別與兩組所述拼接鋼相連接。

8、作為優選的，所述拼接鋼和所述連接板上均開設有與所述螺栓二相匹配的螺紋孔二。

9、作為優選的，所述吸音板包括固定板，所述固定板兩側設有對稱設置的吸音棉層一和吸音棉層二。

10、作為優選的，所述固定板內部開設有隔熱空腔。

11、本實用新型的有益效果為：通過設置密封墊和密封槽可以防止外部雨水經拼接縫隙流入內部導致吸音板受潮，通過設置支撐框和活性炭包可以對內部吸音板進行支撐和干燥處理，防止其發生潮濕霉變，影響吸音板使用壽命，通過設置連接組件當拼接鋼部分受損后可以單獨對其更換，不用全部更換處理節約資源降低成本。

技術特征：

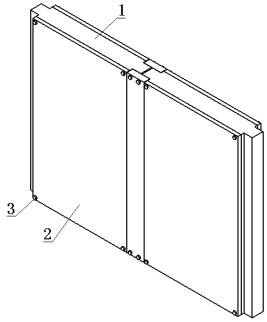

1.一種節能吸音型的建筑鋼結構，包括對稱設置的拼接鋼(1)，其特征在于，兩組所述拼接鋼(1)通過連接組件相連接，所述拼接鋼(1)兩側設有對稱設置的側板(2)，所述側板(2)通過螺栓一(3)與所述拼接鋼(1)相連接，所述側板(2)一側設有吸音板(4)，所述拼接鋼(1)一側開設有與所述吸音板(4)相匹配的放置槽(5)，所述側板(2)位于所述吸音板(4)的一側設有密封墊(6)，所述拼接鋼(1)一側開設有與所述密封墊(6)相匹配的密封槽(7)。

2.根據權利要求1所述的一種節能吸音型的建筑鋼結構，其特征在于，所述拼接鋼(1)和所述側板(2)上均開設有與所述螺栓一(3)相匹配的螺紋孔一。

3.根據權利要求1所述的一種節能吸音型的建筑鋼結構，其特征在于，所述放置槽(5)中設有與所述吸音板(4)相匹配的支撐框(8)，所述放置槽(5)中且位于所述支撐框(8)外設有若干均勻分布的活性炭包(9)，所述支撐框(8)外壁開設有若干均分布的透氣孔(10)。

4.根據權利要求3所述的一種節能吸音型的建筑鋼結構，其特征在于，所述支撐框(8)與所述拼接鋼(1)焊接相連接。

5.根據權利要求1所述的一種節能吸音型的建筑鋼結構，其特征在于，所述連接組件包括所述拼接鋼(1)兩側設有的對稱設置的連接板(11)，所述連接板(11)通過螺栓二(12)分別與兩組所述拼接鋼(1)相連接。

6.根據權利要求5所述的一種節能吸音型的建筑鋼結構，其特征在于，所述拼接鋼(1)和所述連接板(11)上均開設有與所述螺栓二(12)相匹配的螺紋孔二。

7.根據權利要求1所述的一種節能吸音型的建筑鋼結構，其特征在于，所述吸音板(4)包括固定板(13)，所述固定板(13)兩側設有對稱設置的吸音棉層一(14)和吸音棉層二(15)。

8.根據權利要求7所述的一種節能吸音型的建筑鋼結構，其特征在于，所述固定板(13)內部開設有隔熱空腔。

技術總結
本技術公開了一種節能吸音型的建筑鋼結構，包括對稱設置的拼接鋼，其特征在于，兩組拼接鋼通過連接組件相連接，拼接鋼兩側設有對稱設置的側板，側板通過螺栓一與拼接鋼相連接，側板一側設有吸音板，拼接鋼一側開設有與吸音板相匹配的放置槽，側板位于吸音板的一側設有密封墊。有益效果：通過設置密封墊和密封槽可以防止外部雨水經拼接縫隙流入內部導致吸音板受潮，通過設置支撐框和活性炭包可以對內部吸音板進行支撐和干燥處理，防止其發生潮濕霉變，影響吸音板使用壽命，通過設置連接組件當拼接鋼部分受損后可以單獨對其更換，不用全部更換處理節約資源降低成本。

技術研發人員：蔡陽
受保護的技術使用者：江蘇春都鋼結構工程有限公司
技術研發日：20240319
技術公布日：2025/4/28
