本技術涉及建筑施工，尤其涉及一種連墻件。

背景技術：

1、目前，在建筑施工中，腳手架是必不可少的輔助設備之一，連墻件是一種可以將腳手架架體與建筑主體結構連接，且能夠傳遞拉力和壓力的構件。但現有的連墻件結構較為簡單，使用鋼管等方式進行預埋時，后期拆卸后還需將延伸出墻體的多余部分切除，增加工作量，同時在安裝預埋件時，由于安裝位置與實際位置存在差異，導致連墻橫桿無法與腳手架平臺連接，進而還需另外開孔增加預埋件，一方面對墻體造成影響，另一方面影響施工進程。

技術實現思路

1、鑒于此，本實用新型的目的在于，提供一種連墻件，以解決上述背景技術中所指出的問題。

2、為了達到上述實用新型目的，進而采取的技術方案如下：

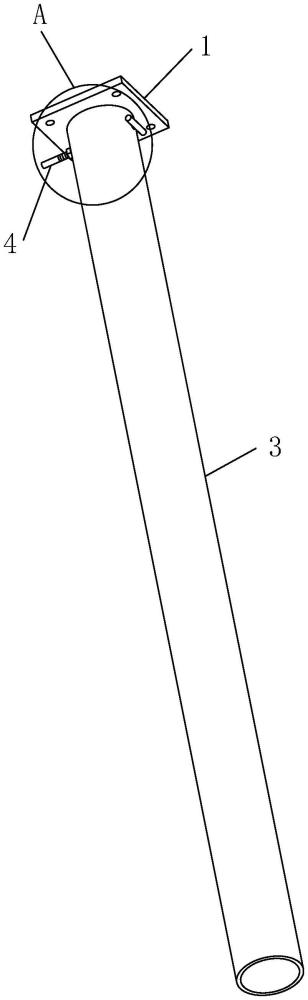

3、一種連墻件，包括支撐底板、連接螺桿、固定連桿和防脫桿，所述支撐底板上開設有多個安裝孔，所述支撐底板通過設置在安裝孔內的膨脹螺栓與主體結構連接，所述支撐底板的中部固定有連接螺桿，所述固定連桿的一端與連接螺桿螺紋連接，另一端通過扣件與腳手架連接，所述連接螺桿上開設有第一通孔，所述固定連桿上開設有第二通孔，所述防脫桿依次穿過第二通孔和第一通孔。

4、作為本實用新型的進一步改進，所述防脫桿包括t形桿，所述t形桿上設有螺紋段，所述t形桿依次穿過第二通孔和第一通孔后螺紋連接有緊固螺母。

5、作為本實用新型的進一步改進，所述第一通孔為弧形長圓孔，所述第二通孔為圓形孔，第一通孔設置為弧形長圓孔，方便連接螺桿和固定連桿連接后防脫桿的安裝，通過設置防脫桿可以避免使用時間長后，因螺紋失效固定連桿從連接螺栓上脫落。

6、作為本實用新型的進一步改進，所述連接螺桿與支撐底板之間設有加強板。

7、作為本實用新型的進一步改進，所述加強板沿連接螺桿的周向均勻設有四個。

8、作為本實用新型的進一步改進，所述加強板為弧形三角板。

9、本實用新型的有益效果是：本實用新型結構簡單使用方便，使用時將支撐底板通過膨脹螺栓固定在主體結構需要安裝腳手架的位置上，固定連桿的一端與連接螺桿螺紋連接，另一端通過扣件與腳手架連接，即可實現腳手架的固定，無需設置預埋件，解決了因預埋件預設位置的偏差導致無法安裝的問題。

技術特征：

1.一種連墻件，其特征在于：包括支撐底板、連接螺桿、固定連桿和防脫桿，所述支撐底板上開設有多個安裝孔，所述支撐底板通過設置在安裝孔內的膨脹螺栓與主體結構連接，所述支撐底板的中部固定有連接螺桿，所述固定連桿的一端與連接螺桿螺紋連接，另一端通過扣件與腳手架連接，所述連接螺桿上開設有第一通孔，所述固定連桿上開設有第二通孔，所述防脫桿依次穿過第二通孔和第一通孔。

2.根據權利要求1所述的一種連墻件，其特征在于：所述防脫桿包括t形桿，所述t形桿上設有螺紋段，所述t形桿依次穿過第二通孔和第一通孔后螺紋連接有緊固螺母。

3.根據權利要求1所述的一種連墻件，其特征在于：所述第一通孔為弧形長圓孔，所述第二通孔為圓形孔。

4.根據權利要求1所述的一種連墻件，其特征在于：所述連接螺桿與支撐底板之間設有加強板。

5.根據權利要求4所述的一種連墻件，其特征在于：所述加強板沿連接螺桿的周向均勻設有四個。

6.根據權利要求4所述的一種連墻件，其特征在于：所述加強板為弧形三角板。

技術總結
本技術涉及建筑施工技術領域，公開了一種連墻件，包括支撐底板、連接螺桿、固定連桿和防脫桿，支撐底板上開設有多個安裝孔，支撐底板通過設置在安裝孔內的膨脹螺栓與主體結構連接，支撐底板的中部固定有連接螺桿，固定連桿的一端與連接螺桿螺紋連接，另一端通過扣件與腳手架連接，連接螺桿上開設有第一通孔，固定連桿上開設有第二通孔，防脫桿依次穿過第二通孔和第一通孔。本技術結構簡單使用方便，使用時將支撐底板通過膨脹螺栓固定在主體結構需要安裝腳手架的位置上，固定連桿的一端與連接螺桿螺紋連接，另一端通過扣件與腳手架連接，即可實現腳手架的固定，無需設置預埋件，解決了因預埋件預設位置的偏差導致無法安裝的問題。

技術研發人員：喬彤,邢志強,王曉飛,張波,張瑞,郭清如,喻偉華,馬凱欣,閆洪降,齊旭強
受保護的技術使用者：山西一建集團有限公司
技術研發日：20240729
技術公布日：2025/4/28
