本技術涉及混凝土預制件切割設備領域，具體公開了一種pc構件的切割裝置。

背景技術：

1、pc構件是混凝土預制件的簡稱，指在工廠中通過標準化、機械化方式加工生產的混凝土制品，pc構件被廣泛應用于建筑、交通和水利等領域，與現澆混凝土相比，pc構件具有安全系數高、質量穩定可靠、成本較低和環保等特點，在pc構件生產和使用的過程中，為了滿足不同的制作和使用需求，需使用相應的混凝土預制件切割設備將pc構件切割成所需的大小和形狀，現有的混凝土預制件切割設備在使用的過程中，同一混凝土預制件切割設備通常只能切割單一角度的pc構件，適用范圍不夠廣泛，應用場景不夠豐富，一定程度上影響力混凝土預制件切割設備的利用率，容易導致設備成本投入的增加，不利于節約pc構件的生產成本，因此，為了解決上述問題，本實用新型提出一種pc構件的切割裝置。

技術實現思路

1、本實用新型旨在于提供一種pc構件的切割裝置，結構簡單，同一切割裝置能夠切割不同角度的pc構件，適用范圍較廣，應用場景豐富，有助于提升切割裝置的利用率，降低切割裝置成本的投入，節約pc構件的生產成本。

2、本實用新型是通過以下技術方案實現的：

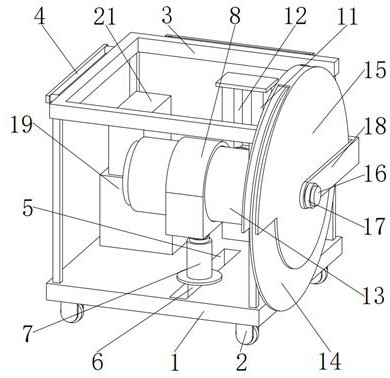

3、一種pc構件的切割裝置，包括承載板和萬向輪，所述承載板的下方設置有多個萬向輪，所述承載板的上方外側設置有欄桿，所述承載板的內部設置有第一長條孔，所述第一長條孔的內部設置有第一滑塊，所述第一滑塊的上方設置有第一伺服伸縮桿，所述第一伺服伸縮桿的上方設置有伺服電機，所述伺服電機的一側設置有第二伺服伸縮桿，所述第二伺服伸縮桿遠離伺服電機的一端設置有支撐柱，所述伺服電機的一端設置有切刀，所述切刀的外側設置有弧形防護罩，所述弧形防護罩遠離伺服電機的一側設置有連接軸，所述連接軸的外側設置有支架，所述承載板遠離切刀的一側設置有蓄電池，所述蓄電池的上方設置有控制臺。

4、作為上述方案的進一步設置，所述萬向輪和欄桿均與承載板可拆卸連接，所述萬向輪可通過終端設備控制，所述欄桿的外側設置有扶手，所述扶手與欄桿可拆卸連接，上述設計便于萬向輪、欄桿和扶手的安裝和維護，便于調整該裝置的位置并固定。

5、作為上述方案的進一步設置，所述第一滑塊與第一長條孔滑動連接，所述第一滑塊與第一伺服伸縮桿可拆卸連接，所述伺服電機的外側設置有安裝座，所述伺服電機與切刀可拆卸連接，所述第一伺服伸縮桿的伸縮端與安裝座的下端可拆卸連接，所述安裝座的一側與第二伺服伸縮桿的伸縮端可拆卸連接，上述設計便于上述部件的組裝和維護，方便調整伺服電機的垂直和水平的位置并保持穩定。

6、作為上述方案的進一步設置，所述第二伺服伸縮桿遠離伺服電機的一端設置有第二滑塊，所述第二滑塊與第二伺服伸縮桿可拆卸連接，所述支撐柱的內部設置有第二長條孔，所述第二滑塊與第二長條孔滑動連接，所述支撐柱與支架可拆卸連接，上述設計便于上述部件的安裝和維護，為伺服電機水平位置的調整提供動力和支撐。

7、作為上述方案的進一步設置，所述支架與連接軸轉動連接，所述連接軸的外側設置有防松螺母，所述防松螺母與連接軸螺紋連接，上述設計能夠為弧形防護罩提供穩定的支撐，保障該裝置的使用安全，便于根據實際使用需要調整弧形防護罩的角度并固定。

8、作為上述方案的進一步設置，所述蓄電池的外側設置有電池箱，所述電池箱的上下兩端分別與控制臺和承載板可拆卸連接，上述設計能夠保護蓄電池，延長蓄電池的使用壽命，提升相關用電部件的續航能力，進一步保障該裝置的使用安全，便于電池箱和控制臺的安裝。

9、有益效果

10、本實用新型在使用的過程中，多個萬向輪及其控制方式的設計，能夠遠程調整該切割裝置的位置并固定，節省人力，兩種長條孔、滑塊和伺服伸縮桿的組合，有助于根據實際使用需求調整伺服電機的垂直和水平位置并保持穩定，以便切割不同角度的pc構件，欄桿和多個扶手的設計方便工作人員抓握限制該切割裝置的運行軌跡，以保證切割的精度，蓄電池和電池箱的組合，能夠有效提升相關用電部件的續航能力，保證pc構件切割作業的連貫，弧形防護罩、支架和防松螺母的組合，便于根據實際使用需求調整弧形防護罩的角度宮固定，保障該裝置的使用安全，豐富該裝置的適用場景和范圍，提升該切割裝置的利用率，節約成本。

技術特征：

1.一種pc構件的切割裝置，包括承載板和萬向輪，其特征在于，所述承載板的下方設置有多個萬向輪，所述承載板的上方外側設置有欄桿，所述承載板的內部設置有第一長條孔，所述第一長條孔的內部設置有第一滑塊，所述第一滑塊的上方設置有第一伺服伸縮桿，所述第一伺服伸縮桿的上方設置有伺服電機，所述伺服電機的一側設置有第二伺服伸縮桿，所述第二伺服伸縮桿遠離伺服電機的一端設置有支撐柱，所述伺服電機的一端設置有切刀，所述切刀的外側設置有弧形防護罩，所述弧形防護罩遠離伺服電機的一側設置有連接軸，所述連接軸的外側設置有支架，所述承載板遠離切刀的一側設置有蓄電池，所述蓄電池的上方設置有控制臺。

2.根據權利要求1所述的一種pc構件的切割裝置，其特征在于，所述萬向輪和欄桿均與承載板可拆卸連接，所述萬向輪可通過終端設備控制，所述欄桿的外側設置有扶手，所述扶手與欄桿可拆卸連接。

3.根據權利要求1所述的一種pc構件的切割裝置，其特征在于，所述第一滑塊與第一長條孔滑動連接，所述第一滑塊與第一伺服伸縮桿可拆卸連接，所述伺服電機的外側設置有安裝座，所述伺服電機與切刀可拆卸連接，所述第一伺服伸縮桿的伸縮端與安裝座的下端可拆卸連接，所述安裝座的一側與第二伺服伸縮桿的伸縮端可拆卸連接。

4.根據權利要求1所述的一種pc構件的切割裝置，其特征在于，所述第二伺服伸縮桿遠離伺服電機的一端設置有第二滑塊，所述第二滑塊與第二伺服伸縮桿可拆卸連接，所述支撐柱的內部設置有第二長條孔，所述第二滑塊與第二長條孔滑動連接，所述支撐柱與支架可拆卸連接。

5.根據權利要求1所述的一種pc構件的切割裝置，其特征在于，所述支架與連接軸轉動連接，所述連接軸的外側設置有防松螺母，所述防松螺母與連接軸螺紋連接。

6.根據權利要求1所述的一種pc構件的切割裝置，其特征在于，所述蓄電池的外側設置有電池箱，所述電池箱的上下兩端分別與控制臺和承載板可拆卸連接。

技術總結
本技術涉及混凝土預制件切割設備領域，具體公開了一種PC構件的切割裝置，包括承載板和萬向輪，承載板的下方設置有多個萬向輪，承載板的內部設置有第一長條孔，第一長條孔的內部設置有第一滑塊，第一滑塊的上方設置有第一伺服伸縮桿，第一伺服伸縮桿的上方設置有伺服電機，伺服電機的一側設置有第二伺服伸縮桿，第二伺服伸縮桿遠離伺服電機的一端設置有支撐柱，伺服電機的一端設置有切刀，切刀的外側設置有弧形防護罩，弧形防護罩遠離伺服電機的一側設置有連接軸，承載板遠離切刀的一側設置有蓄電池，同一切割裝置能夠切割不同角度的PC構件，適用范圍較廣，應用場景豐富，有助于提升切割裝置的利用率。

技術研發人員：楊超,劉磊,蔣建紅,何瑞,孟慶賀,陳龍
受保護的技術使用者：阜陽市晶宮工業科技有限公司
技術研發日：20240401
技術公布日：2025/4/24
