本技術涉及建筑幕墻，尤其涉及環保型建筑幕墻。

背景技術：

1、建筑幕墻，也稱為帷幕墻，是現代建筑中常用的一種外墻圍護結構，它通常由支承結構體系與面板組成，懸掛在建筑物的主體結構之外，不承擔主體結構的受力作用，僅用于建筑物的外圍護和裝飾。

2、公告號為cn219569290u的專利說明書公開了一種環保型高層建筑幕墻，涉及幕墻技術領域，包括幕墻本體，所述幕墻本體的后表面靠近頂部的位置固定連接有集水盒，所述集水盒的內底部開設有出水口，所述出水口的內表面滑動連接有過濾桶，所述集水盒的下表面連通設置有連接管，所述連接管的下端面貫穿幕墻本體的后表面并延伸至另一側。本實用新型中，通過集水盒、連接管和出水口配合使用，可以將雨水收集到水箱中，通過限位環、過濾桶、過濾孔和把手配合使用，可以對雨水進行過濾，避免雜質堵住連接管，通過水泵、出水管和噴頭配合使用，可以將水箱中的水進行排出利用，對花草進行澆灌，便于使用，減少自來水的使用量，節約水資源，環保性高。

3、然而在實施相關技術中發現上述一種環保型高層建筑幕墻存在以下問題：該結構在雨天時可對雨水進行收集，但在非雨天的情況下，該集水盒頂部處于敞開狀態，其內部可能會因為天氣或其他原因，導致雜質、灰塵、落葉、飛鳥糞便等異物進入集水盒中，導致集水盒中流向水箱中的水轉變為污水，同時也可能造成管道的堵塞，鑒于此，提供環保型建筑幕墻以克服上述缺陷。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的環保型建筑幕墻。

2、為了實現上述目的，本實用新型采用了如下技術方案：環保型建筑幕墻，包括幕墻本體，所述幕墻本體前端面上方固定連接有集水槽，所述集水槽底部右側固定連接有進水管，所述幕墻本體內部上方中間滑動連接有蓋板，所述蓋板底部前后兩側固定連接有導軌，所述幕墻本體后端面中間上方固定連接有中空殼，所述中空殼內部下方中間固定連接有電機，所述電機輸出端固定連接有第一錐齒輪，所述第一錐齒輪上方左側嚙合有第二錐齒輪，所述第二錐齒輪內部固定連接有聯動軸，所述聯動軸左右兩側頂端固定連接有滾輪，所述滾輪外側轉動連接有連接桿。

3、作為上述技術方案的進一步描述：所述集水槽內側上方與蓋板邊緣滑動連接，所述中空殼內部左右兩側上方與聯動軸外側轉動連接，所述連接桿遠離滾輪的一端與幕墻本體后端面上方固定連接，所述滾輪上方與導軌內側下方接觸，所述導軌外側與幕墻本體內部上方滑動連接，可在非雨天的天氣下，對集水槽上方進行覆蓋，避免灰塵、雜物等非液體進入集水槽中堵塞進水管。

4、作為上述技術方案的進一步描述：所述蓋板左右長度與集水槽左右長度相匹配，且蓋板的前后長度是集水槽前后長度的一點五倍，不僅可將集水槽頂部進行覆蓋，對大部分異物進行阻隔，同時在蓋板移動至集水槽前側頂端時，避免滾輪脫離導軌的內側。

5、作為上述技術方案的進一步描述：所述電機可進行正轉和反轉，所述導軌的數量為四個，且導軌分布在蓋板底部的左右兩側頂端，所述導軌內側寬度與滾輪厚度相匹配，滾輪可順著導軌內側帶動蓋板在集水槽頂部前后滑動，導軌對滾輪具有一定的導向性，避免滾輪帶動蓋板移動時出現偏移預定位置的情況。

6、作為上述技術方案的進一步描述：所述進水管遠離集水槽的一端固定連接有過濾殼體，所述過濾殼體外側固定連接有過濾箱，所述過濾殼體內側設置有濾芯，所述過濾箱內部下方固定連接有水泵，所述水泵輸出端固定連接有出水管，所述出水管遠離水泵的一端固定連接有板型花灑，所述幕墻本體后端面下方固定連接有放置臺。

7、作為上述技術方案的進一步描述：所述過濾箱前端面上方與進水管外側固定連接，所述連接桿底部與水泵輸入端之間設置有連接管，所述水泵輸出端為兩個，且水泵輸出端分布在水泵左側和底部，可將收集的雨水通過過濾轉化為可用于給植物澆水的凈水，避免直接將雨水澆灌植物，導致雨水與其余水混合形成的污水澆灌植物。

8、作為上述技術方案的進一步描述：所述過濾箱前端面設置有可轉動的箱門，所述板型花灑前端面與幕墻本體后端面固定連接，且板型花灑設置在放置臺的頂部，可讓板狀花灑垂直澆灌植物，可涵蓋板狀花灑正下方的所有植物，避免存在未被噴灑澆灌的植物。

9、本實用新型具有如下有益效果：

10、本實用新型設計的環保型建筑幕墻，通過設計配合，使得裝置可以通過操作人員手動在雨天時打開覆蓋在集水槽上的蓋板，讓雨水進入集水槽中進行雨水回收利用，而在非雨天的天氣下，則對集水槽上方進行覆蓋，避免灰塵、雜物等非液體進入集水槽中堵塞進水管頂端，同時一定程度提高集水槽收集雨水時的潔凈程度，可降低雨水進入集水槽并收集時轉變為污水的概率。

11、本實用新型設計的環保型建筑幕墻，通過設計配合，使得裝置可以將集水槽中收集的雨水通過濾芯過濾后，將水均勻通過板型花灑噴到放置臺上的植物處，可將收集的雨水通過過濾轉化為可用于給植物澆水的凈水，避免直接將雨水澆灌植物，導致雨水與其余水混合形成的污水澆灌植物，不僅具備環保效果，降低水資源的浪費，同時自動澆水可降低操作人員手動澆水所產生的勞動強度，提高澆水效率。

技術特征：

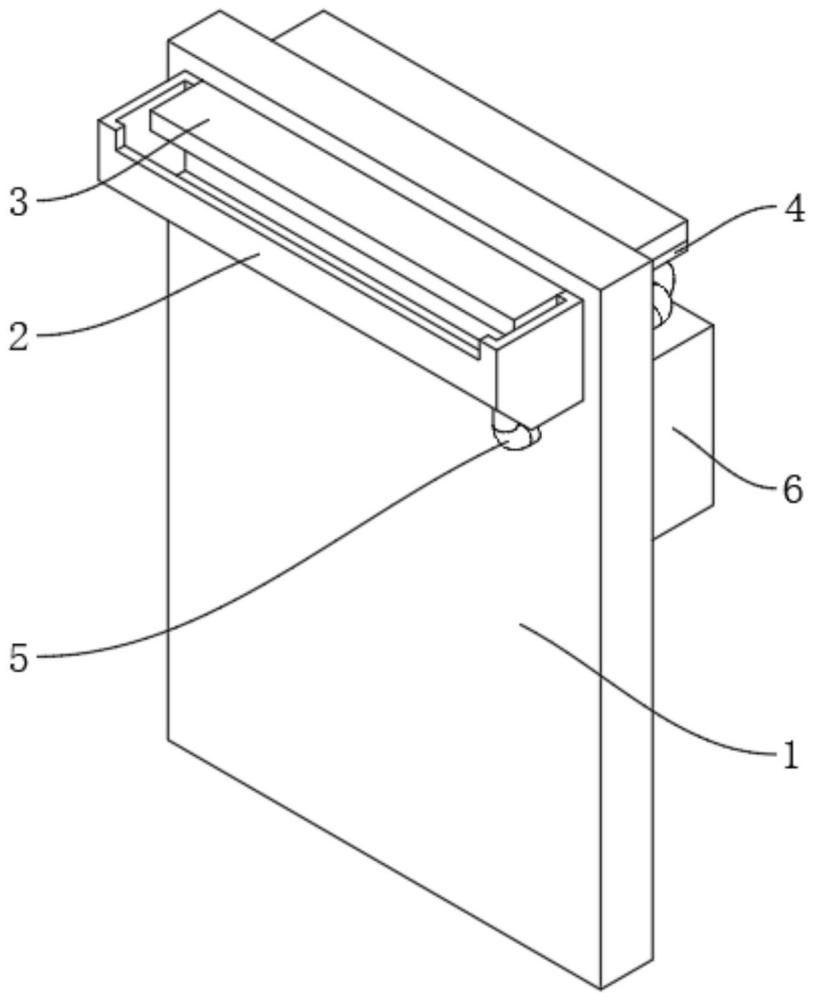

1.環保型建筑幕墻，包括幕墻本體(1)，其特征在于：所述幕墻本體(1)前端面上方固定連接有集水槽(2)，所述集水槽(2)底部右側固定連接有進水管(5)，所述幕墻本體(1)內部上方中間滑動連接有蓋板(3)，所述蓋板(3)底部前后兩側固定連接有導軌(4)，所述幕墻本體(1)后端面中間上方固定連接有中空殼(9)，所述中空殼(9)內部下方中間固定連接有電機(13)，所述電機(13)輸出端固定連接有第一錐齒輪(14)，所述第一錐齒輪(14)上方左側嚙合有第二錐齒輪(15)，所述第二錐齒輪(15)內部固定連接有聯動軸(16)，所述聯動軸(16)左右兩側頂端固定連接有滾輪(8)，所述滾輪(8)外側轉動連接有連接桿(7)。

2.根據權利要求1所述的環保型建筑幕墻，其特征在于：所述集水槽(2)內側上方與蓋板(3)邊緣滑動連接，所述中空殼(9)內部左右兩側上方與聯動軸(16)外側轉動連接，所述連接桿(7)遠離滾輪(8)的一端與幕墻本體(1)后端面上方固定連接，所述滾輪(8)上方與導軌(4)內側下方接觸，所述導軌(4)外側與幕墻本體(1)內部上方滑動連接。

3.根據權利要求1所述的環保型建筑幕墻，其特征在于：所述蓋板(3)左右長度與集水槽(2)左右長度相匹配，且蓋板(3)的前后長度是集水槽(2)前后長度的一點五倍。

4.根據權利要求1所述的環保型建筑幕墻，其特征在于：所述電機(13)可進行正轉和反轉，所述導軌(4)的數量為四個，且導軌(4)分布在蓋板(3)底部的左右兩側頂端，所述導軌(4)內側寬度與滾輪(8)厚度相匹配。

5.根據權利要求1所述的環保型建筑幕墻，其特征在于：所述進水管(5)遠離集水槽(2)的一端固定連接有過濾殼體(17)，所述過濾殼體(17)外側固定連接有過濾箱(6)，所述過濾殼體(17)內側設置有濾芯(19)，所述過濾箱(6)內部下方固定連接有水泵(18)，所述水泵(18)輸出端固定連接有出水管(10)，所述出水管(10)遠離水泵(18)的一端固定連接有板型花灑(11)，所述幕墻本體(1)后端面下方固定連接有放置臺(12)。

6.根據權利要求5所述的環保型建筑幕墻，其特征在于：所述過濾箱(6)前端面上方與進水管(5)外側固定連接，所述連接桿(7)底部與水泵(18)輸入端之間設置有連接管，所述水泵(18)輸出端為兩個，且水泵(18)輸出端分布在水泵(18)左側和底部。

7.根據權利要求5所述的環保型建筑幕墻，其特征在于：所述過濾箱(6)前端面設置有可轉動的箱門，所述板型花灑(11)前端面與幕墻本體(1)后端面固定連接，且板型花灑(11)設置在放置臺(12)的頂部。

技術總結
本技術涉及建筑幕墻技術領域，尤其是指環保型建筑幕墻，包括幕墻本體，幕墻本體前端面上方固定連接有集水槽，集水槽底部右側固定連接有進水管，幕墻本體內部上方中間滑動連接有蓋板，蓋板底部前后兩側固定連接有導軌，幕墻本體后端面中間上方固定連接有中空殼，中空殼內部下方中間固定連接有電機，電機輸出端固定連接有第一錐齒輪；通過設計配合，使得裝置可以通過操作人員手動在雨天時打開覆蓋在集水槽上的蓋板，讓雨水進入集水槽中進行雨水回收利用，而在非雨天的天氣下，則對集水槽上方進行覆蓋，避免灰塵、雜物等非液體進入集水槽中堵塞進水管頂端，同時一定程度提高集水槽收集雨水時的潔凈程度。

技術研發人員：請求不公布姓名
受保護的技術使用者：吉林省昕宏陽金屬裝飾工程有限公司
技術研發日：20240410
技術公布日：2025/4/28
