本技術屬于承重柱，尤其涉及一種承重柱。

背景技術：

1、承重柱是建筑結構的支撐結構，如橋梁的橋墩、高層建筑的支柱等。承重柱根據其承重過程中所受負荷不同，采用不同標準的鋼筋骨架籠與不同標準的混凝土澆混而成。

2、對于普通承重柱結構而言，其鋼筋骨架多采用的結構方式為：環形分布的縱向鋼筋與上下分布的環形鋼筋經過綁扎形成柱形的鋼筋籠后，隨機澆筑混凝土結構形成承重柱。

3、在實際使用過程中，普通結構的承重柱具有較大的普適用性，一般房屋建筑等結構均能夠使用，且支撐的穩定性高。然而，對于層高較多且總高較高的大型建筑體系，傳統結構的承重柱并不能有效承載其較大的負荷。在實際使用過程中，隨著實際年限的增加，柱頭內部的鋼筋骨架隨著材料的性能的降低逐漸形變，導致其支撐的穩定性降低。而在面對一般自然災害時，如地震等情況發生下，鋼筋骨架的形變，導致其承重負荷降低，無法繼續有效支撐起整個建筑結構。

4、因此，隨著建筑使用年限的增加，需要定期對承重的承重柱進行檢測，而澆筑在混凝土內層的骨架部位又難以直觀、方便檢測其性能。因此，傳統結構的鋼筋籠骨架從建筑安全方面考慮，并不能保持建筑在達到較高的年限后，仍舊能夠有效、安全且穩定的將建筑結構支撐，并保持建筑結構使用的安全性以及抵抗一定強度的地震等作用。

技術實現思路

1、基于上述背景，本實用新型的目的是提供一種承重柱。

2、為實現以上目的，本實用新型采用以下的技術方案：

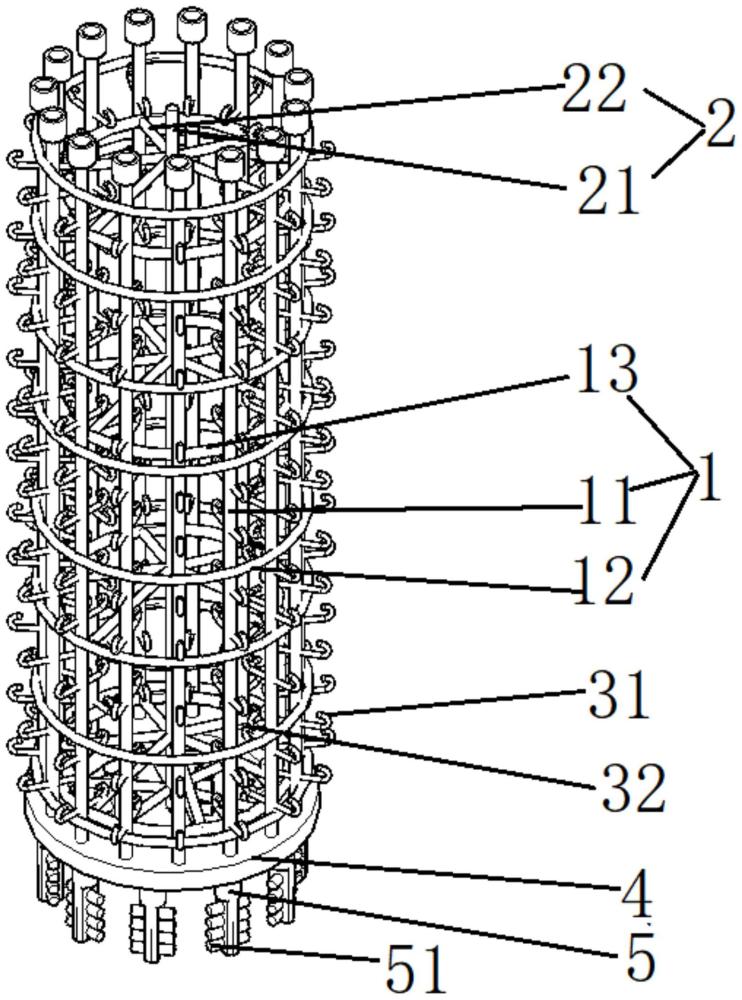

3、一種承重柱，包括承重柱本體，所述承重柱本體包括承重柱鋼筋骨架以及澆筑在承重柱鋼筋骨架上的混凝土澆筑層；

4、所述承重柱鋼筋骨架包括骨架底座，所述骨架底座的頂部固定連接有若干個環形分布的縱筋，所述縱筋的外側綁扎有若干個上下間隔設置的箍筋；

5、所述承重柱鋼筋骨架還包括若干個固定連接在縱筋內的支撐筋組件；

6、所述支撐筋組件包括固定連接在縱筋內側壁上的內支撐箍筋，所述內支撐箍筋的內側壁上固定連接有若干個傾斜朝上設置的斜支撐筋；

7、所述支撐筋組件還包括位于承重柱鋼筋骨架內中心部位的中心垂直鋼筋，所述支撐筋組件均通過斜支撐筋固定連接在中心垂直鋼筋上；

8、所述中心垂直鋼筋的下端通過若干個斜固定筋固定連接在骨架底座上。

9、優選地，所述骨架底座的橫向截面形狀為圓環形；

10、所述斜固定筋的兩端分別焊接在中心垂直鋼筋以及骨架底座的內側壁上。

11、優選地，所述承重柱鋼筋骨架上固定連接有鉤拉結構，當承重柱鋼筋骨架澆筑混凝土后，鉤拉結構鉤拉在混凝土澆筑層內。

12、優選地，所述鉤拉結構包括若干個分別固定連接在縱筋上的鉤拉筋；

13、所述鉤拉筋的端部一體成型有彎鉤設置的鉤拉部。

14、優選地，所述鉤拉筋包括焊接在縱筋外側壁上的外鉤筋以及焊接在縱筋內側壁上的內鉤筋。

15、優選地，所述外鉤筋、內鉤筋的端部均一體成型有朝上彎鉤設置的鉤拉部。

16、優選地，所述骨架底座的底部焊接有若干個握裹在混凝土澆筑層內的握裹拉組件。

17、優選地，所述握裹拉組件均包括握裹拉柱，所述握裹拉柱上焊接有若干個握裹鋼筋柱頭。

18、優選地，所述握裹拉柱兩側的側壁上分別設有矩形狀的凹面，所述握裹鋼筋柱頭焊接在凹面上；

19、所述握裹鋼筋柱頭的長度為2.5-6cm。

20、本實用新型具有以下有益效果：

21、1、通過支撐筋組件包括固定連接在縱筋內側壁上的內支撐箍筋、內支撐箍筋的內側壁上固定連接有若干個傾斜朝上設置的斜支撐筋。采用傾斜朝上焊接斜支撐筋，實現工作過程中，斜支撐筋斜支撐起承重柱鋼筋骨架的籠結構，并且，將支撐力負載在中心垂直鋼筋上。當鋼筋骨架結構受壓后，鋼筋籠變形趨勢時，在內支撐箍筋、斜支撐筋斜支撐下，避免其進一步變形，進而大大增加了整個承重柱鋼筋骨架的穩定性。

22、2、鉤拉結構設計，具體采用包括若干個分別固定連接在縱筋上的鉤拉筋。每個縱筋上焊接上下間隔分布的鉤拉筋，確保澆筑混泥土層后，鋼筋骨架能夠穩定支撐在混凝土層中。具體采用鉤拉筋包括焊接在縱筋外側壁上的外鉤筋以及焊接在縱筋內側壁上的內鉤筋。具體是，外鉤筋、內鉤筋的端部均一體成型有朝上彎鉤設置的鉤拉部。當澆筑混凝土結構層后，外鉤筋、內鉤筋拉住混凝土結構，在牽拉狀態下，保持整個承重柱處于高穩定性、能耐受高負荷的狀態。

技術特征：

1.一種承重柱，其特征在于，包括承重柱本體，所述承重柱本體包括承重柱鋼筋骨架以及澆筑在承重柱鋼筋骨架上的混凝土澆筑層；

2.根據權利要求1所述的承重柱，其特征在于，所述骨架底座的橫向截面形狀為圓環形；

3.根據權利要求1所述的承重柱，其特征在于，所述承重柱鋼筋骨架上固定連接有鉤拉結構，當承重柱鋼筋骨架澆筑混凝土后，鉤拉結構鉤拉在混凝土澆筑層內。

4.根據權利要求3所述的承重柱，其特征在于，所述鉤拉結構包括若干個分別固定連接在縱筋上的鉤拉筋；

5.根據權利要求4所述的承重柱，其特征在于，所述鉤拉筋包括焊接在縱筋外側壁上的外鉤筋以及焊接在縱筋內側壁上的內鉤筋。

6.根據權利要求5所述的承重柱，其特征在于，所述外鉤筋、內鉤筋的端部均一體成型有朝上彎鉤設置的鉤拉部。

7.根據權利要求1所述的承重柱，其特征在于，所述骨架底座的底部焊接有若干個握裹在混凝土澆筑層內的握裹拉組件。

8.根據權利要求7所述的承重柱，其特征在于，所述握裹拉組件均包括握裹拉柱，所述握裹拉柱上焊接有若干個握裹鋼筋柱頭。

9.根據權利要求8所述的承重柱，其特征在于，所述握裹拉柱兩側的側壁上分別設有矩形狀的凹面，所述握裹鋼筋柱頭焊接在凹面上；

技術總結
本技術公開一種承重柱，包括承重柱本體，承重柱本體包括承重柱鋼筋骨架以及混凝土澆筑層；承重柱鋼筋骨架包括骨架底座，骨架底座的頂部固定連接有若干個環形分布的縱筋，縱筋的外側綁扎有若干個上下間隔設置的箍筋；承重柱鋼筋骨架還包括若干個固定連接在縱筋內的支撐筋組件；支撐筋組件包括固定連接在縱筋內側壁上的內支撐箍筋，所述內支撐箍筋的內側壁上固定連接有若干個傾斜朝上設置的斜支撐筋；支撐筋組件還包括位于承重柱鋼筋骨架內中心部位的中心垂直鋼筋，支撐筋組件均通過斜支撐筋固定連接在中心垂直鋼筋上。上述裝置結構大大增加了承重柱鋼筋骨架的結構穩定性以及支撐負荷的能力，能夠保持建筑結構長時間處于穩定、安全的支撐下。

技術研發人員：楊同光,王新澤,薛魯勇,趙志文,張旭東
受保護的技術使用者：山東興華建設集團有限公司
技術研發日：20240411
技術公布日：2025/4/28
