本技術涉及一種樓板預留孔洞封堵養護一體裝置。

背景技術：

1、房屋樓板在混凝土結構施工過程中，為方便標高引測，通常會在樓板設置預留測量孔，或者為布置泵管而留置泵管孔，或者為穿管和布置花籃拉桿在樓板或陽臺板上預留洞口，這些孔洞的尺寸相對較小，但總體數量往往較多，通常每層1-2個至十幾個不等，待主體混凝土施工完成后，需要統一封堵該部分孔洞。

2、傳統樓板孔洞封堵施工方法一般為：定位放線→支架搭設及模板鋪裝→洞口處理→基層清理→鋼筋焊接→混凝土澆筑→防護結構搭設→養護→模板及支架拆除。由于此方法支模較麻煩，現在的孔洞封堵施工通常會采用簡易的吊模進行澆筑混凝土對預留孔進行封堵。然而，吊模封堵成活的質量很大程度上取決于吊模的施工質量，由于工人操作水平存在差異，成活效果也不盡相同，且很有可能導致封堵不密實，存在收縮開裂隱患，且混凝土表面不平整導致觀感質量較差。而且現有的吊模裝置吊孔較少且分布位置固定，例如cn115478689a公布的一種樓板洞口封堵吊模工具，止水螺桿穿過吊桿將吊板安裝在孔洞下端；這將無法任意增加吊桿數量或靈活調解吊桿位置，因此存在不適應某些尺寸孔洞的問題。此外，由于樓板上的預留洞口尺寸一般不大，且位置較分散，混凝土澆筑完成后容易被忽略，導致澆筑的混凝土缺乏養護或養護不及時，造成澆筑的混凝土強度低、易開裂等問題，在衛生間、廚房、陽臺等部位存在滲水隱患。

3、因此如何使吊模適應不同尺寸的孔洞，保證吊模施工質量，確保澆筑的混凝土及時細致的養護，保證預留孔封堵質量，仍是房建過程需要解決的問題。

技術實現思路

1、針對上述樓房屋樓板預留孔封堵存在的問題，本實用新型提供一種樓板預留孔洞封堵養護一體裝置，該裝置主要分為兩部分：孔洞封堵部分和自動養護部分。孔洞封堵部分設計為通過可拆卸的拉桿組裝，方便靈活拆裝作業，并設計可伸縮調節的固定鋼架，方便靈活進行孔洞封堵位置調整；自動養護部分設計可遠程調控的調速閥，可通過遠程網路方式控制，方便進行混凝土精細化養護。具體技術方案如下：

2、一種樓板預留孔洞封堵養護一體裝置，包括孔洞封堵部和自動養護部；所述孔洞封堵部包括設置在樓板預留孔洞下方的吊板和設置在預留孔洞上方的支撐架；所述吊板面積大于預留孔洞的洞口面積，其緊貼樓板下表面設置；所述支撐架包括支撐座和橫梁，所述橫梁與吊板所在面平行設置，所述吊板通過可拆分的吊裝組件吊裝在橫梁上；所述橫梁與樓板上表面之間存在一定的操作空間，用于澆筑混凝土封堵孔洞操作；所述自動養護部包括儲水器、出水管以及出調速閥；所述出水管與儲水器相連，所述調速閥安裝在出水管上用于控制灑水，對澆筑的混凝土進行自動養護。

3、前述的樓板預留孔洞封堵養護一體裝置，所述吊裝組件包括三段式止水螺桿和吊裝架；其中，三段式止水螺桿包括止水螺桿本體、對拉螺帽和對拉絲桿；所述止水螺桿本體兩端設有螺紋孔，所述對拉螺帽穿過吊板連接于止水螺桿本體下端，將吊板安裝在樓板下表面以堵住預留孔洞下端；所述對拉絲桿連接在止水螺桿本體上端，并通過吊裝架吊設在支撐架的橫梁上。

4、優選的，所述吊裝架為吊裝環，其為開口設計，開口處通過螺栓連接閉合；所述吊裝環套設在支撐架的橫梁上并能自由活動；且所述吊裝環上設有絲桿通孔，用于將對拉絲桿穿過將止水螺桿本體和吊板吊裝。

5、優選的，所述預留孔洞洞口直徑尺寸小于200mm時，采用一套吊裝組件吊裝吊板；預留孔洞洞口直徑尺寸超過200mm時，根據實際情況增加吊裝組件的數量和調節吊裝組件的位置。

6、前述的樓板預留孔洞封堵養護一體裝置，所述支撐座和橫梁均為方鋼制成；所述支撐座包括設置在橫梁兩端的第一支座和第二支座，所述橫梁為雙層伸縮套管結構，其包括固定端和伸縮端，所述固定端固設在第一支座上，所述伸縮端通過銷定組件可拆卸地搭設在第二支座上。

7、優選的，所述銷定組件包括設置在第二支座上并與橫梁伸縮端相匹配的銷接套，設置在銷接套及橫梁的伸縮端上并相互匹配的銷孔，以及固定銷；所述伸縮端嵌設在銷接套內，通過固定銷鎖定。

8、優選的，所述銷接套及伸縮端上的銷孔均為兩個，其二者的圓心連線垂直于橫梁的縱軸；所述固定銷呈u型設計，其兩個銷釵與銷接套及伸縮端上的銷孔匹配。

9、前述的樓板預留孔洞封堵養護一體裝置，所述支撐架還包括儲水器支架結構，其包括設置在第一支座上的立柱，和設置在立柱上的固定座；該固定座包括兩個固設在立柱側面的環形支架，其直徑與儲水器的直徑相匹配；所述儲水器的上端設有限位卡件，將其限位卡裝在固定座上；所述出水管包括主管和支管，所述主管與儲水器連接，所述支管懸在預留孔洞的上方，用于對封堵操作澆筑的混凝土灑水養護。

10、優選的，所述自動養護部還包括吸水棉和迷你水泵；所述吸水棉鋪設在預留孔洞內澆筑的混凝土上；所述迷你水泵通過wifi智能通斷器與電源連接，用于遠程控制灑水養護。

11、本實用新型的有益效果是：

12、1）本實用新型將封堵和養護一體設置，一套裝置即可完成封堵和養護；且澆筑后直接自動養護，避免忽略、缺乏養護的問題，保證澆筑的混凝土強度，解決封堵質量不達標造成的滲水隱患，提高房建工程質量。

13、2）本實用新型采用吊裝環，可任意增減止水螺栓數量和調節吊裝位置，是夠適應各種尺寸的孔洞，保證吊模施工質量；同時，本實用新型裝置中所述支撐座和橫梁均采用方鋼制成增加支撐穩定性；橫梁與第二支座間采用插接組件，方便組裝；插接孔設置為兩個，保證組裝后橫梁與第二支座間相對位置的穩定性；固定銷設置為u型叉，便于銷插操作；最重要的是，橫梁設置成套桿形式，可調節跨度，同時其與吊裝環配套，增加吊裝環螺栓的接觸面積，保證吊裝的穩定性，也為止水螺桿安裝在吊裝環上增加穩定性和可行性。

14、3）本實用新型養護部，水管分為主管和支管，一個儲水器可同時供應多個孔洞的養護用水；設置的迷你水泵可通過遠程控制進行，不僅可以實現自動化養護，還能達到智能化控制養護的時間和用水量，達到精細養護的目的。設置的吸水棉，可將支管灑落的水分吸收后均勻的覆蓋澆筑后的混凝土，同時也能增加保濕性能，節約用水，進一步保證養護到位。

15、總體而言，本實用新型，操作簡單，提高了施工的效率和施工的安全性，方便快捷，成型效果統一，提高施工質量，能周轉重復使用，并且拆除方便，節約成本，節材環保；解決了現有施工中封堵不緊實、養護不到位、施工質量差的問題；提高了新澆筑混凝土的最終強度、解決收縮開裂問題，并可重復使用，省水節能，具有良好的實用價值和推廣價值。

技術特征：

1.一種樓板預留孔洞封堵養護一體裝置，其特征在于：包括孔洞封堵部和自動養護部；

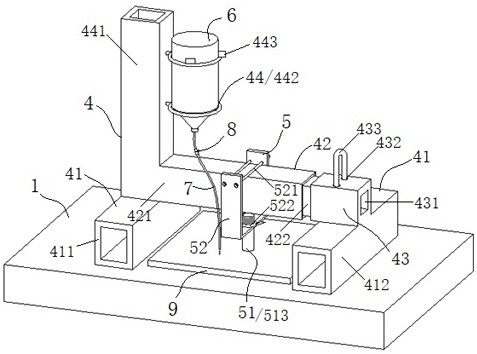

2.根據權利要求1所述的樓板預留孔洞封堵養護一體裝置，其特征在于：所述吊裝組件（5）包括三段式止水螺桿（51）和吊裝架（52）；其中，三段式止水螺桿（51）包括止水螺桿本體（511）、對拉螺帽（512）和對拉絲桿（513）；所述止水螺桿本體（511）兩端設有螺紋孔，所述對拉螺帽（512）穿過吊板（3）連接于止水螺桿本體（511）下端，將吊板（3）安裝在樓板（1）下表面以堵住預留孔洞（2）下端；所述對拉絲桿（513）連接在止水螺桿本體（511）上端，并通過吊裝架（52）吊設在支撐架（4）的橫梁（42）上。

3.根據權利要求2所述的樓板預留孔洞封堵養護一體裝置，其特征在于：所述吊裝架（52）為吊裝環，其為開口設計，開口處通過螺栓（521）連接閉合；所述吊裝環套設在支撐架（4）的橫梁（42）上并能自由活動；且所述吊裝環上設有絲桿通孔（522），用于將對拉絲桿（513）穿過將止水螺桿本體（511）和吊板（3）吊裝。

4.根據權利要求3所述的樓板預留孔洞封堵養護一體裝置，其特征在于：所述預留孔洞（2）洞口直徑尺寸小于200mm時，采用一套吊裝組件（5）吊裝吊板（3）；預留孔洞（2）洞口直徑尺寸超過200mm時，根據實際情況增加吊裝組件（5）的數量和調節吊裝組件（5）的位置。

5.根據權利要求1所述的樓板預留孔洞封堵養護一體裝置，其特征在于：所述支撐座（41）和橫梁（42）均為方鋼制成；所述支撐座（41）包括設置在橫梁（42）兩端的第一支座（411）和第二支座（412）；所述橫梁（42）為雙層伸縮套管結構，其包括固定端（421）和伸縮端（422），所述固定端（421）固設在第一支座（411）上，所述伸縮端（422）通過銷定組件（43）可拆卸地搭設在第二支座（412）上。

6.根據權利要求5所述的樓板預留孔洞封堵養護一體裝置，其特征在于：所述銷定組件（43）包括設置在第二支座（412）上并與橫梁（42）伸縮端（422）相匹配的銷接套（431），設置在銷接套（431）及橫梁（42）的伸縮端（422）上并相互匹配的銷孔（432），以及固定銷（433）；所述伸縮端（422）嵌設在銷接套（431）內，通過固定銷（433）鎖定。

7.根據權利要求6所述的樓板預留孔洞封堵養護一體裝置，其特征在于：所述銷接套（431）（43）及伸縮端（422）上的銷孔（432）均為兩個，其二者的圓心連線垂直于橫梁（42）的縱軸；所述固定銷（433）呈u型設計，其兩個銷釵與銷接套（431）及伸縮端（422）上的銷孔（432）匹配。

8.根據權利要求1所述的樓板預留孔洞封堵養護一體裝置，其特征在于：所述支撐架（4）還包括儲水器支架結構（44），其包括設置在第一支座（411）上的立柱（441），和設置在立柱（441）上的固定座（442）；該固定座（442）包括兩個固設在立柱（441）側面的環形支架，其直徑與儲水器（6）的直徑相匹配；所述儲水器（6）的上端設有限位卡件（443），將其限位卡裝在固定座（442）上；所述出水管（7）包括主管和支管，所述主管與儲水器（6）連接，所述支管懸在預留孔洞（2）的上方，用于對封堵操作澆筑的混凝土灑水養護。

9.根據權利要求8所述的樓板預留孔洞封堵養護一體裝置，其特征在于：所述自動養護部還包括吸水棉（9）和迷你水泵；所述吸水棉（9）鋪設在預留孔洞（2）內澆筑的混凝土上；所述迷你水泵通過wifi智能通斷器與電源連接，用于遠程控制灑水養護。

技術總結
本技術公開一種樓板預留孔洞封堵養護一體裝置，包括孔洞封堵部和自動養護部；孔洞封堵部包括設置在樓板預留孔洞下方的吊板和設置在預留孔洞上方的支撐架；吊板面積大于預留孔洞的洞口面積，其緊貼樓板下表面設置；支撐架包括支撐座和橫梁，橫梁與吊板所在面平行設置，吊板通過可拆分的吊裝組件吊裝在橫梁上；橫梁與樓板上表面之間存在一定的操作空間，用于澆筑混凝土封堵孔洞操作；自動養護部包括儲水器、出水管以及出調速閥；出水管與儲水器相連，調速閥安裝在出水管上用于控制灑水，對澆筑的混凝土進行自動養護。本技術將封堵和養護一體設置，澆筑后直接自動養護，保證澆筑的混凝土強度，解決封堵質量不達標造成的滲水隱患，提高房建工程質量，具有良好的實用價值和推廣價值。

技術研發人員：楊干成,夏健雄,文漢武,張誠,王佩榮
受保護的技術使用者：中國電建集團湖北工程有限公司
技術研發日：20240419
技術公布日：2025/4/28
