本技術涉及鋁模板領域，具體為一種建筑用鋁合金模板加固系統陽角背楞連接裝置。

背景技術：

1、建筑用鋁合金模板加固系統陽角背楞連接裝置是一組用于連接陽角背楞與其他相關組件的裝置，以保證建筑模板系統的穩定性和堅固性，連接裝置必須牢固且易于拆卸，以滿足建筑工地上的頻繁移動和更換需求。

2、現有的大多數建筑用鋁合金模板加固系統陽角背楞連接裝置在使用過程中，陽角背楞連接裝置過緊或過松，則可能導致混凝土外觀粗糙、不平整，而且裝置設計過于復雜或者安裝難度大，可能延長裝配時間，從而影響工程進度，因此需要設計一種新的建筑用鋁合金模板加固系統陽角背楞連接裝置，來解決上述問題。

技術實現思路

1、基于此，本實用新型的目的是提供一種建筑用鋁合金模板加固系統陽角背楞連接裝置，以解決傳統安裝方式過于復雜或者安裝難度大，可能延長裝配時間，從而影響工程進度而且由于操作不當，可能導致混凝土外觀粗糙、不平整的技術問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑用鋁合金模板加固系統陽角背楞連接裝置，包括直背楞，所述直背楞的一端安裝有主體方管，所述主體方管的內部設置有固定螺栓，所述固定螺栓的頂部設置有上固定板，所述固定螺栓的底部設置有下固定板，所述固定螺栓的內部設置有連接螺桿。

3、通過采用上述技術方案，通過設置主體方管可以有效的連接上固定板與固定板，并且用于提供必要的支撐力量，使陽角背楞不易受力破損。

4、進一步的，所述固定螺栓與連接螺桿通過螺紋進行連接，所述固定螺栓與連接螺桿通過點焊進行固定。

5、通過采用上述技術方案，由于所述固定螺栓與連接螺桿通過螺紋固定連接，螺紋連接本身提供了一定的夾緊力可以有效地將兩個直背楞進行固定連接，而且點焊則可以進一步增加螺栓和被連接部件之間的連接強度。焊接可以防止由于振動或沖擊引起的松動，并且使得裝配過程更為簡單和快速。

6、進一步的，所述主體方管的頂部一側開設有連接通孔，所述連接通孔的內部設置有連接螺栓。

7、通過采用上述技術方案，由于所述主體方管的頂部一側開設有連接通孔，因此通過設置螺紋通孔可以有效地安裝連接螺栓，而且通過設置連接螺栓可以有效地將直背楞與主體方管進行安裝固定。

8、進一步的，所述連接螺栓貫穿至上固定板、下固定板，所述連接螺桿的另一端外表面設置有螺栓。

9、通過采用上述技術方案，通過連接螺栓貫穿上固定板、下固定板的設計可以讓直背楞與上固定板、下固定板更緊密地結合在一起，增強了整個結構的穩定性和安全性，通過設置螺栓，可以有效地安裝連接螺桿。

10、進一步的，所述螺栓的一側設置有墊片，所述直背楞與主體方管通過連接螺栓固定連接。

11、通過采用上述技術方案，通過設置墊片，可以提供額外的厚度，避免連接螺桿過緊時對被直背楞施加過大的壓力，從而可能導致損壞，而且通過連接螺栓固定連接，確保直背楞和主體方管之間形成牢固的剛性連接，進而提高整個機構的穩定性。

12、進一步的，所述上固定板與下固定板呈長方形設置，所述上固定板與下固定板的材質為鋁合金。

13、通過采用上述技術方案，采用長方形設計的上固定板與下固定板，可以提供更大的表面積以適應各種形狀和大小的陽角背楞，同時也提高了裝置的堅固程度。

14、進一步的，所述連接螺桿與連接螺栓呈圓形設計，所述連接螺桿與連接螺栓的材質為鋁合金。

15、通過采用上述技術方案，通過將連接螺桿與連接螺栓呈圓形設計，更易于操作和旋轉，減少擰緊所需的努力和降低裝配時間，增加耐用性，它們也可以使整個裝置更加輕便，節省成本和運輸費用。

16、綜上所述，本實用新型主要具有以下有益效果：

17、本實用新型通過設計主體方管、上固定板、下固定板、螺栓、連接螺桿，通過設置主體方管可以有效的連接上固定板與固定板，并且用于提供必要的支撐力量，使陽角背楞不易受力破損，通過在主體方管的頂部設置上固定板，可以將陽角直背楞固定在主體方管上，使其保持在適當位置，通過在主體方管的底部設置下固定板可以將直背楞底部固定在主體方管上，而且可以分散應力，防止混凝土澆筑過程中可能出現的斷裂和破損，通過在上固定板與下固定板之間設置固定螺栓，可以有效的設置連接螺桿，通過固定螺栓的內部設置連接螺桿，可以有效地將兩個直背楞進行固定，進而形成穩定的直角加固，提高連接強度。

技術特征：

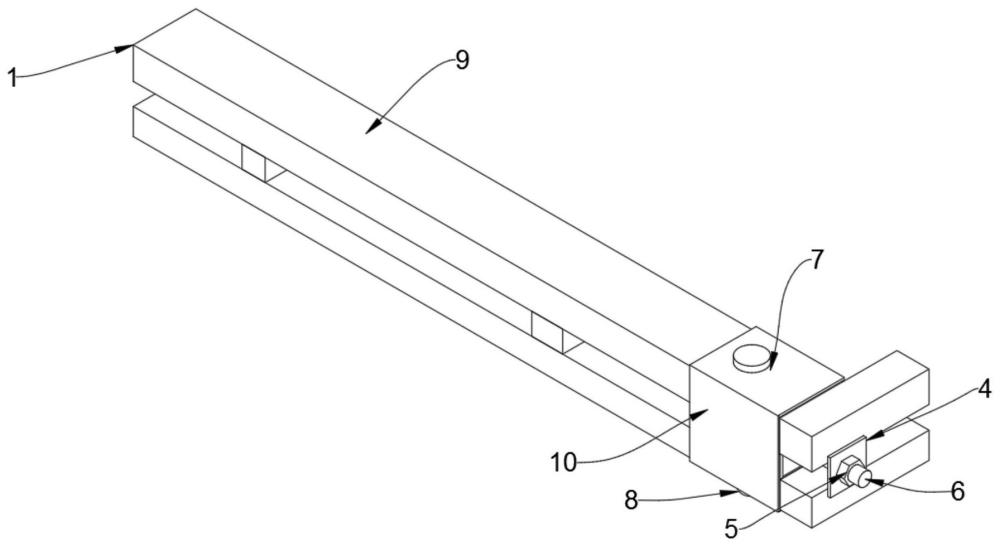

1.一種建筑用鋁合金模板加固系統陽角背楞連接裝置，其特征在于：包括直背楞(9)，所述直背楞(9)的一端安裝有主體方管(1)，所述主體方管(1)的內部設置有固定螺栓(10)，所述固定螺栓(10)的頂部設置有上固定板(2)，所述固定螺栓(10)的底部設置有下固定板(3)，所述固定螺栓(10)的內部設置有連接螺桿(6)。

2.根據權利要求1所述的建筑用鋁合金模板加固系統陽角背楞連接裝置，其特征在于：所述固定螺栓(10)與連接螺桿(6)通過螺紋固定連接。

3.根據權利要求1所述的建筑用鋁合金模板加固系統陽角背楞連接裝置，其特征在于：所述主體方管(1)的頂部一側開設有連接通孔(7)，所述連接通孔(7)的內部設置有連接螺栓(8)。

4.根據權利要求3所述的建筑用鋁合金模板加固系統陽角背楞連接裝置，其特征在于：所述連接螺栓(8)貫穿至上固定板(2)、下固定板(3)，所述連接螺桿(6)的另一端外表面設置有螺栓(5)。

5.根據權利要求4所述的建筑用鋁合金模板加固系統陽角背楞連接裝置，其特征在于：所述螺栓(5)的一側設置有墊片(4)，所述直背楞(9)與主體方管(1)通過連接螺栓(8)固定連接。

6.根據權利要求1所述的建筑用鋁合金模板加固系統陽角背楞連接裝置，其特征在于：所述上固定板(2)與下固定板(3)呈長方形設置，所述上固定板(2)與下固定板(3)的材質為鋁合金。

7.根據權利要求3所述的建筑用鋁合金模板加固系統陽角背楞連接裝置，其特征在于：所述連接螺桿(6)與連接螺栓(8)呈圓形設計，所述連接螺桿(6)與連接螺栓(8)的材質為鋁合金。

技術總結
本技術公開了一種建筑用鋁合金模板加固系統陽角背楞連接裝置，涉及鋁模板領域。本技術包括主體方管、上固定板、下固定板、螺栓、連接螺桿，本技術通過設置主體方管可以有效的連接上固定板與固定板，并且用于提供必要的支撐力量，使陽角背楞不易受力破損，通過在主體方管的頂部設置上固定板，可以將陽角直背楞固定在主體方管上，使其保持在適當位置，通過在主體方管的底部設置下固定板可以將直背楞底部固定在主體方管上，而且可以分散應力，通過在上固定板與下固定板之間設置固定螺栓，可以有效的設置連接螺桿，通過固定螺栓的內部設置連接螺桿，可以將兩個直背楞進行固定，進而形成穩定的直角加固。

技術研發人員：姜淦清,葉朝勇
受保護的技術使用者：肇慶創富新材料科技股份有限公司
技術研發日：20240415
技術公布日：2025/4/28
