本發明屬于建筑工程領域，具體地，本發明涉及一種現澆混凝土免拆保溫一體板加固結構及其拆卸裝置。

背景技術：

1、隨著我國房建行業的保溫板一體板的盛行，現如今我國建筑行業設計對建筑節能及外墻保溫極為重視，外墻保溫一體板和鋁合金模板等新型材料的應用，是我國建筑節能發展進步的主要特征之一，保溫一體板與鋁合金模板組合應用，不僅能夠保證建筑外墻保溫工程的品質，同時還能推動新材料新工藝的發展，進而促進我國建筑節能及綠色施工的高速發展。外墻保溫一體板作為現澆外墻混凝土結構的免拆外模板，與主體結構同步施工，可避免出現空鼓、黏貼不牢、脫落的質量問題和風險，具有整體性好、耐候性好、無空鼓和脫落破壞等優點。然而以保溫一體板作為現澆混凝土的模板將會對保溫一體板的強度要求很高，同時保溫一體板作為模板也會出現保溫一體板部分損壞，難以保證保溫一體板的完整性，也會出現垂直度和平整度偏差等問題。

技術實現思路

1、有鑒于此，本發明提供了一種現澆混凝土免拆保溫一體板加固結構及其拆卸裝置，從而解決或者至少緩解了現有技術中存在的上述問題。

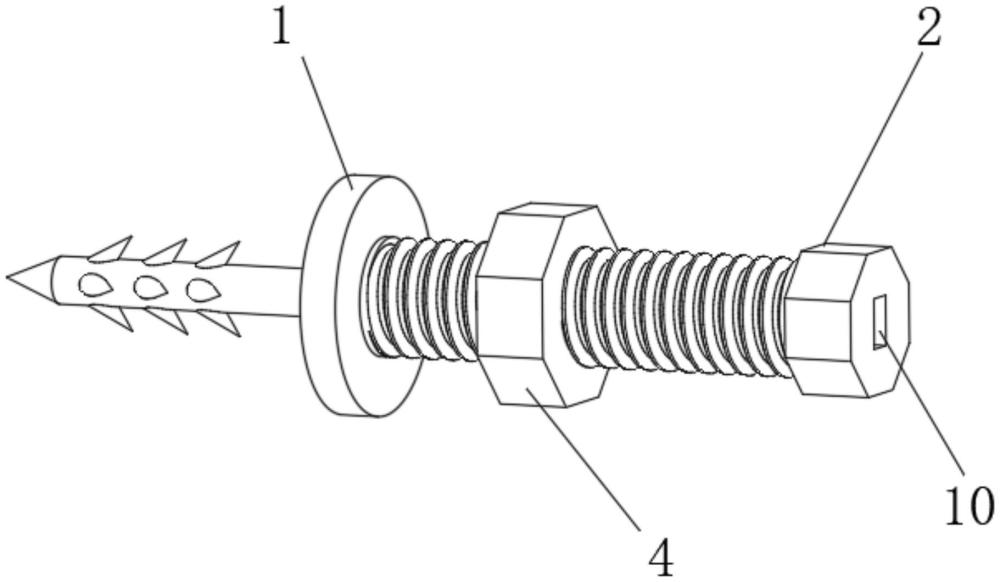

2、為了實現前述目的，本發明的第一個方面提供了一種現澆混凝土免拆保溫一體板加固結構，所述保溫釘設置有四個，四個所述保溫釘分別安裝在保溫一體板的四角，每個所述保溫釘的釘頭部分均穿過保溫一體板，所述保溫釘釘頭分帶有用于固定的倒刺，所述模板位于保溫一體板朝向保溫釘頭部的一側，所述插銷螺栓穿過模板并插接在保溫釘頭部的端面上，所述螺母與插銷螺栓螺紋連接，且所述模板位于保溫一體板與螺母之間，所述插銷螺栓和螺母的數量同保溫釘的數量一致。

3、在如前所述的一種現澆混凝土免拆保溫一體板加固結構中，可選地，所述保溫釘的頭部帶有預留插銷孔，所述插銷螺栓朝向保溫釘的一側端部固定設置有插銷，所述插銷螺栓能夠插入保溫釘的插銷孔內，所述螺母的擰緊方向同插銷螺栓的插銷在保溫釘的插銷孔內轉動方向一致。

4、在如前所述的一種現澆混凝土免拆保溫一體板加固結構中，可選地，所述插銷螺栓遠離保溫釘的一側端面上開設有凹槽。

5、本發明的第二個方面提供了一種現澆混凝土免拆保溫一體板加固結構的拆卸裝置，用于上述的一種現澆混凝土免拆保溫一體板加固結構的拆卸，包括車架、收集倉、收納盒和拆卸組件，所述車架設置在插銷螺栓遠離模板的一側，所述車架頂部的前后兩端均設有固定板，所述車架前端所述固定板遠離插銷螺栓的一側上下兩端均設置有能夠在固定板上下滑動的安裝板，所述拆卸組件安裝在安裝板上，所述收集倉設置在拆卸組件的下方，所述收納盒設置在安裝板的前端。

6、在如前所述的一種現澆混凝土免拆保溫一體板加固結構的拆卸裝置中，可選地，所述拆卸組件包括伸縮轉桿、擋桿和插桿，所述拆卸組件設有多個，每個拆卸組件對應一個插銷螺栓，所述插桿的一端設置有能夠插入凹槽的插塊，所述擋桿套設在插桿的外表面，所述伸縮轉桿套設在擋桿的外表面，所述伸縮轉桿朝向保溫釘的一端固定連接有兩個對稱設置的延伸板，兩個所述延伸板的相對面能夠與螺母平面接觸，所述插桿朝向插銷螺栓的端面上開設有滑槽，所述插塊能夠在滑槽內滑動，所述插塊與插桿之間設置有彈簧。

7、在如前所述的一種現澆混凝土免拆保溫一體板加固結構的拆卸裝置中，可選地，所述安裝板兩端均固定連接有l型板，每個所述l型板遠離安裝板的一端均與收集倉固定連接，所述收集倉的開口朝上，所述收集倉位于插銷螺栓的下方，所述收納盒位于收集倉的下方，上方兩個所述收集倉底部連接有伸縮通道，所述伸縮通道底部與收納盒固定連接，所述收納盒遠離模板一側的側壁上轉動設置有轉動門。

8、在如前所述的一種現澆混凝土免拆保溫一體板加固結構的拆卸裝置中，可選地，所述收集倉頂面的兩側設置有豎板，所述豎板上開設有l型通槽，所述伸縮轉桿的伸縮段與安裝板之間設置有圓形擋板，所述伸縮轉桿與l型板之間設置有u型框架，所述u型框架的豎直段朝向插銷螺栓，所述u型框架豎直段的相對面與兩個豎板的相背面平面接觸，所述u型框架豎直段的兩端均連接有斜板，所述斜板上開設有通槽，所述豎板的相對面之間對稱設置有兩對t型擋板，每對所述t型擋板之間固定連接有第一連接板，兩個所述第一連接板的相背面固定連接有能夠在l型滑槽內滑動的滑塊，兩個所述滑塊的向背面固定連接有能夠在滑槽內滑動的滑桿，所述u型框架中間的頂面上固定連接有套板，所述套板套接在伸縮轉桿上，所述套板位于伸縮轉桿與圓形擋板之間，每個所述擋桿朝向插銷螺栓的一側的頂部固定連接有l型擋桿，所述l型擋桿設為上下兩對，上方一對所述l型擋桿的長度大于下方一對l型擋桿的長度，所述收集倉與伸縮通道的內部均設置有通道槽，且所述通道槽的寬度與對應上方插銷螺栓上的螺母的寬度一致，所述插塊為上下兩對，且上方一對所述插塊的長度大于下方所述插塊的長度。

9、在如前所述的一種現澆混凝土免拆保溫一體板加固結構的拆卸裝置中，可選地，兩個所述固定板之間固定連接有軌道梁，每個所述伸縮轉桿遠離插銷螺栓的一端均穿過l型板，且固定連接有用于控制伸縮轉桿轉動的第一從動輪，前后兩個所述固定板之間設置有可在軌道梁上前后滑動的第一十字滑架，所述第一從動輪設置為上下兩對，所述第一十字滑架的上下兩端均滑動連接有第二連接板，每對所述第一從動輪分別轉動設置在與其對應的第二連接板的兩端，所述第一十字滑架的兩側均轉動連接有兩對第一主動輪，每對所述第一主動輪呈前后分布，且前側所述第一主動輪與同側上方第一從動輪之間皮帶連接，后側所述第一主動輪與同側下方第一從動輪之間皮帶連接，后側所述第一主動輪遠離插銷螺栓的一側固定連接有第一轉桿。

10、在如前所述的一種現澆混凝土免拆保溫一體板加固結構的拆卸裝置中，可選地，所述第一十字滑架與車架后側所述固定板之間滑動連接有能夠在軌道梁上前后滑動的h型滑架，所述h型滑架兩側豎直段的上下端部均滑動連接有滑套，所述插桿遠離插銷螺栓的一端穿過滑套且延伸至與滑套固定連接。

11、在如前所述的一種現澆混凝土免拆保溫一體板加固結構的拆卸裝置中，可選地，所述h型滑架與車架后端所述固定板之間設置有能夠在軌道梁上前后滑動的第二十字滑架，所述插桿遠離插銷螺栓的一端穿過h型滑架，且固定連接有用于控制插桿轉動的第二從動輪，所述第二從動輪設為兩對，所述第二十字滑架的上下兩端均滑動連接有第三連接板，每對所述第二從動輪分別轉動設置在與其對應的第一連接板的兩端，所述第二十字滑架的兩側分別轉動連接有第二主動輪，且所述第二主動輪設有兩對，每對所述第二主動輪呈前后分布，且前側所述第二主動輪與同側上方所述第二從動輪皮帶連接，后側所述第二主動輪與同側下方所述第二從動輪皮帶連接，所述第二主動輪遠離插銷螺栓的一側固定連接有第二主動輪。

12、本發明的一種現澆混凝土免拆保溫一體板加固結構，采用通過保溫釘、插銷螺栓、螺母和模板之間的配合，以模板作為保溫一體板的固定模板，能夠通過控制模板的垂直度與平整度來控制保溫一體板成品的垂直度與平整度；在固定保溫釘的同時，通過保溫釘上的倒刺回拉從而進行控制模板與保溫一體板之間的間隙。

13、本發明的一種現澆混凝土免拆保溫一體板加固結構的拆卸裝置，采用通過車架、收集倉、收納盒和拆卸組件之間的配合，達到能夠同時拆卸模板上的插銷螺栓，并收集的同時，通過控制不同插銷螺栓上螺母的位置，通過插塊的長度來控制插銷螺栓下落的順序，搭配收集倉內部通道槽和收納盒的設置，達到在有限的空間內，盡可能多的收集插銷螺栓的效果。
