本技術涉及建筑修復輔助，具體涉及一種房屋建筑用外墻修補輔助裝置。

背景技術：

1、房屋建筑的外墻通常會有水泥層與保溫層，水泥層與保溫層容易起殼脫落，此時就需要對房屋外墻氣殼以及脫落的部位進行修補。

2、房屋建筑外墻在修補時均需要對外墻外脫落的部位以及起殼的部位進行鏟除，對脫落不平整的部位進行平整處理，現有的鏟除大多需要人力手動鏟除，在建筑外墻長時間用力鏟除水泥以及保溫層，容易造成操作人員肌肉疲勞，費時費力，且會有部分水泥與墻體固定牢固，難以鏟除，操作難度大，為此我們提出一種房屋建筑用外墻修補附著裝置，以便于對墻體上的水泥、保溫層進行鏟除。

技術實現思路

1、本實用新型的目的是提供一種房屋建筑用外墻修補輔助裝置，以解決技術中的上述不足之處。

2、為了實現上述目的，本實用新型提供如下技術方案：一種房屋建筑用外墻修補輔助裝置，包括兩個相互平行的定位支架，兩個所述定位支架之間設有平移板，所述平移板的頂部一端固定設有限位板，所述限位板的中央位置開有內螺紋口，所述平移板的底部一側開有傾斜向下的異形滑槽，所述平移板的底部設有鏟刀，所述鏟刀的頂部外壁固定設有異形滑塊，所述異形滑塊的外壁與異形滑槽的內壁滑動連接，兩個所述定位支架頂部兩端分別固定設有連桿，兩個所述連桿分別將兩個定位支架連接，兩個所述連桿的底部中央位置分別固定設有電機定位罩與定位板，所述電機定位罩的內壁固定設有電動機，所述電動機的輸出軸通過連軸器固定設有外螺紋桿，所述定位板的一側外壁開有定位孔，所述定位孔的內壁通過軸承與外螺紋桿的一端外壁活動連接，所述外螺紋桿的外壁與內螺紋口的內壁螺紋連接。

3、優選的，兩個所述定位支架相鄰的一側外壁開有t形滑槽，兩個所述平移板的兩端外壁固定設有t形滑塊，所述t形滑槽的內壁與t形滑塊的內壁滑動連接，使平移板能夠在兩個定位支架之間平移。

4、優選的，所述平移板的一側外壁開有兩個螺紋孔，兩個所述螺紋孔與異形滑槽的內壁連通，兩個所述螺紋孔內壁螺接有緊固螺栓，通過螺紋孔的內壁旋入緊固螺栓，緊固螺栓旋入異形滑槽的內壁能夠擠壓異形滑塊，使鏟刀固定在平移板的底部。

5、優選的，兩個所述連桿的頂部一端通過支架固定設有一個與兩個定位支架平行的空心把手，所述空心把手的內部設有柱狀鋰電池，所述空心把手的一側外壁開有充電接口，所述充電接口通過逆變器與柱狀鋰電池電性連接，所述柱狀鋰電池通過電源開關與電動機電性連接，通過充電接口能夠給予柱狀鋰電池充電，柱狀鋰電池通過電源開關能夠控制電動機工作。

6、優選的，兩個所述定位支架的底部兩端均固定設有豎直向下的定位套筒，四個所述定位套筒的內壁分別滑動連接有彈簧與滑片，所述滑片位于彈簧的底部，所述滑片的底部通過金屬桿連接有定位盤，通過四個定位盤能夠將兩個定位支架支撐在墻體上。

7、優選的，所述定位盤的底部外壁固定設有等距離分布的錐形防滑凸塊，通過定位盤底部設有的錐形防滑凸塊，能夠避免本實用新型工作過程中打滑。

8、在上述技術方案中，本實用新型提供的技術效果和優點：

9、通過電動機的輸出軸帶動外螺紋桿旋轉，外螺紋桿在內螺紋口的內壁旋轉帶動限位板移動，限位板帶動平移板在兩個定位支架之間移動，平移板底部設有的鏟刀開始移動，通過電動機驅動鏟刀在需要鏟平的墻體上平移，能夠將墻體上頑固的水泥以及保溫層鏟去，降低了操作人員的操作難度，省時省力，使用效果好。

技術特征：

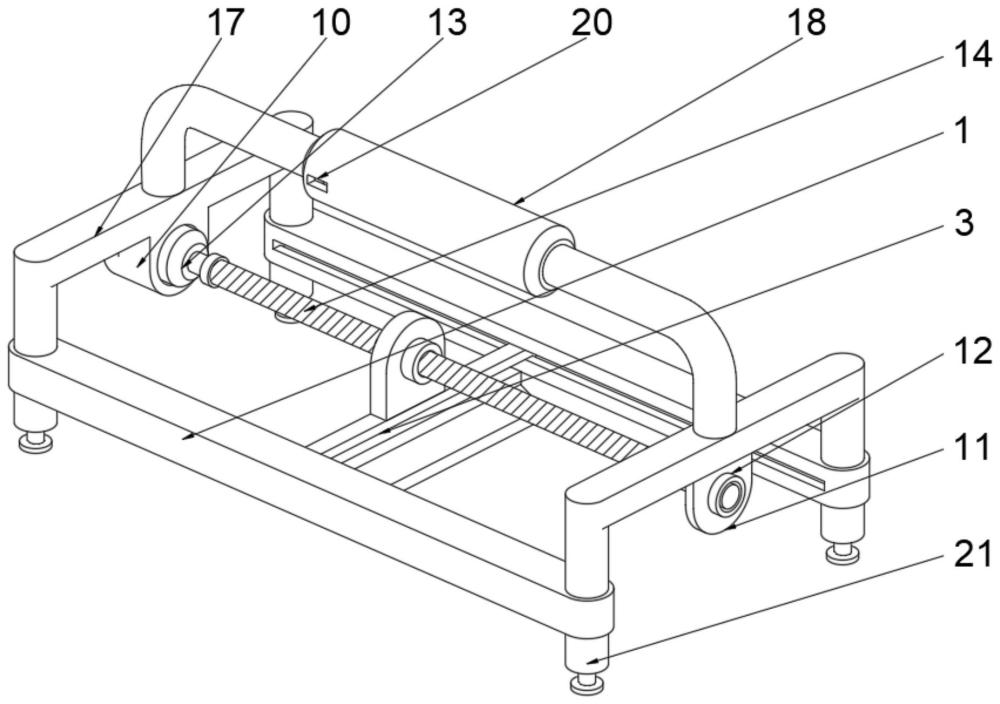

1.一種房屋建筑用外墻修補輔助裝置，包括兩個相互平行的定位支架(1)，其特征在于：兩個所述定位支架(1)之間設有平移板(3)，所述平移板(3)的頂部一端固定設有限位板(15)，所述限位板(15)的中央位置開有內螺紋口(16)，所述平移板(3)的底部一側開有傾斜向下的異形滑槽(5)，所述平移板(3)的底部設有鏟刀(6)，所述鏟刀(6)的頂部外壁固定設有異形滑塊(7)，所述異形滑塊(7)的外壁與異形滑槽(5)的內壁滑動連接，兩個所述定位支架(1)頂部兩端分別固定設有連桿(17)，兩個所述連桿(17)分別將兩個定位支架(1)連接，兩個所述連桿(17)的底部中央位置分別固定設有電機定位罩(10)與定位板(11)，所述電機定位罩(10)的內壁固定設有電動機(13)，所述電動機(13)的輸出軸通過連軸器固定設有外螺紋桿(14)，所述定位板(11)的一側外壁開有定位孔(12)，所述定位孔(12)的內壁通過軸承與外螺紋桿(14)的一端外壁活動連接，所述外螺紋桿(14)的外壁與內螺紋口(16)的內壁螺紋連接。

2.根據權利要求1所述的一種房屋建筑用外墻修補輔助裝置，其特征在于：兩個所述定位支架(1)相鄰的一側外壁開有t形滑槽(2)，兩個所述平移板(3)的兩端外壁固定設有t形滑塊(4)，所述t形滑槽(2)的內壁與t形滑塊(4)的內壁滑動連接。

3.根據權利要求1所述的一種房屋建筑用外墻修補輔助裝置，其特征在于：所述平移板(3)的一側外壁開有兩個螺紋孔(8)，兩個所述螺紋孔(8)與異形滑槽(5)的內壁連通，兩個所述螺紋孔(8)內壁螺接有緊固螺栓(9)。

4.根據權利要求1所述的一種房屋建筑用外墻修補輔助裝置，其特征在于：兩個所述連桿(17)的頂部一端通過支架固定設有一個與兩個定位支架(1)平行的空心把手(18)，所述空心把手(18)的內部設有柱狀鋰電池(19)，所述空心把手(18)的一側外壁開有充電接口(20)，所述充電接口(20)通過逆變器與柱狀鋰電池(19)電性連接，所述柱狀鋰電池(19)通過電源開關與電動機(13)電性連接。

5.根據權利要求1所述的一種房屋建筑用外墻修補輔助裝置，其特征在于：兩個所述定位支架(1)的底部兩端均固定設有豎直向下的定位套筒(21)，四個所述定位套筒(21)的內壁分別滑動連接有彈簧(22)與滑片(23)，所述滑片(23)位于彈簧(22)的底部，所述滑片(23)的底部通過金屬桿連接有定位盤(24)。

6.根據權利要求5所述的一種房屋建筑用外墻修補輔助裝置，其特征在于：所述定位盤(24)的底部外壁固定設有等距離分布的錐形防滑凸塊(25)。

技術總結
本技術公開了一種房屋建筑用外墻修補輔助裝置，包括兩個相互平行的定位支架，兩個所述定位支架之間設有平移板，所述平移板的頂部一端固定設有限位板，所述限位板的中央位置開有內螺紋口，所述平移板的底部一側開有傾斜向下的異形滑槽，所述平移板的底部設有鏟刀，所述鏟刀的頂部外壁固定設有異形滑塊。本技術通過電動機的輸出軸帶動外螺紋桿旋轉，外螺紋桿在內螺紋口的內壁旋轉帶動限位板移動，限位板帶動平移板在兩個定位支架之間移動，平移板底部設有的鏟刀開始移動，通過電動機驅動鏟刀在需要鏟平的墻體上平移，能夠將墻體上頑固的水泥以及保溫層鏟去，降低了操作人員的操作難度，省時省力。

技術研發人員：陳英華,鄧國強,葉爾貴
受保護的技術使用者：廣東中城建設集團有限公司
技術研發日：20240423
技術公布日：2025/4/24
