本申請涉及天花吊頂，具體而言，涉及一種組合式中空透光板。

背景技術：

1、目前，市面上主要有pvc、金屬等材質制成的透光天花板，而隨著人們對環保性能以及外部觀感的注重，市面上也開始出現有一種采用grg等石膏材質制成的透光天花板。傳統技術上的透光天花板都設計為矩形件，通過安裝固定在龍骨上以形成天花；但是，這些透光天花板的功能都非常的單一，通常都只能起到照明時輔助透光的裝飾作用，而功能上的單一以及外形上的固定，已越來越難引起用戶的關注。

技術實現思路

1、為了克服上述現有技術中的至少一個缺點，本申請的目的在于提供一種組合式中空透光板。

2、本申請為了解決上述的技術問題所采用的技術手段是：

3、本申請實施例方案中提供一種組合式中空透光板，包括板體框架，所述板體框架內呈貫穿地設置有若干透光孔；

4、所述板體框架內還設置有若干功能部，所述功能部用于實現聲音反射或聲音擴散，所述若干透光孔、若干功能部相互并排設置并共同組成所述板體框架的內部裝飾面。

5、本申請實施例方案中，通過在所述板體框架內設置所述透光孔，可以便于滿足透光板日常的輔助透光的功能實現；而通過設置的所述功能部，則可以使得透光板在使用中可以具有聲音反射或聲音擴散的功能，從而便于實現聲學效果在透光板上的集成，使得透光板的功能可以更為多樣，以滿足消費者多樣化的消費需求。

6、在一些實施例中，在所述透光孔的內側鋪設有吸音棉。

7、本申請實施例方案中，通過在所述透光孔的內側設置所述吸音棉，使得透光板在使用中可以具有吸音降噪的效果。

8、在一些實施例中，所述透光孔與所述功能部的截面形狀相似。

9、本申請實施例方案中，通過對所述透光孔以及所述功能部的形狀進行設計，可以便于提高組成的所述內部裝飾面的整體觀感。

10、在一些實施例中，所述透光孔的截面形狀呈圓形、橢圓形或多邊形。

11、本申請實施例方案中，可以根據實際的設計需求對所述透光孔的截面形狀進行設計。

12、在一些實施例中，所述功能部包括若干設置在所述板體框架內的盲孔，所述盲孔的內部壁面上設置有若干擴散凸紋。

13、本申請實施例方案中，通過設置的所述盲孔，并在所述盲孔內設置所述擴散凸紋，使得透光板在使用中可以具有聲音擴散的效果，以便于提高用戶的收音質感。

14、在一些實施例中，所述擴散凸紋包括若干凸筋，所述若干凸筋相間隔地設置在所述盲孔的底部壁面上。

15、在一些實施例中，所述功能部包括若干設置在所述板體框架內的凸臺。

16、本申請實施例方案中，通過設置的所述凸臺，可以便于在所述內部裝飾面的表面上形成聲音擴散效果，從而便于進一步增強用戶的收音質感。

17、在一些實施例中，所述功能部包括若干設置在所述板體框架內的平板，所述平板的外表面與所述板體框架的外表面平齊。

18、本申請實施例方案中，通過設置的所述平板，可以便于在所述內部裝飾面的表面上形成聲音反射效果。

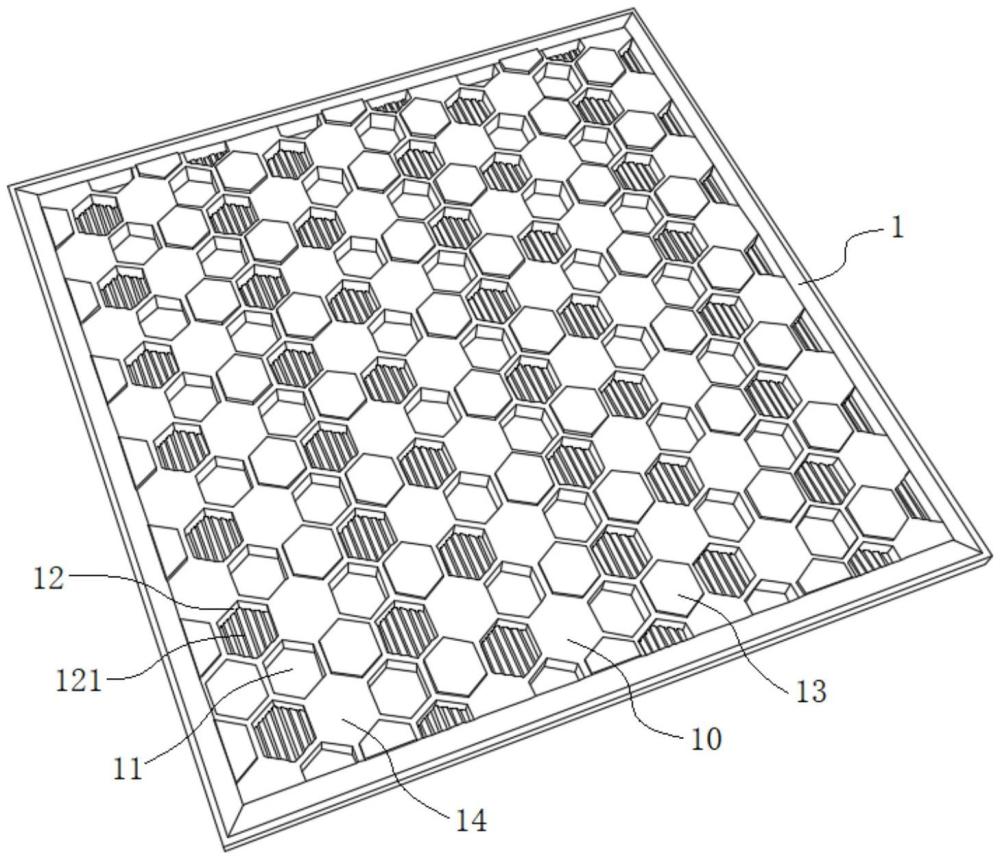

19、在一些實施例中，所述透光孔、盲孔、凸臺和所述平板呈分散布置在所述板體框架內并共同組成所述內部裝飾面。

20、本申請實施例方案中，通過將所述透光孔、盲孔、凸臺和所述平板之間呈分散布置，可以便于提高形成的聲學效果的均勻性；同時，可以在所述內部裝飾面上形成錯落有致的結構，以提高對消費者的吸引力。

21、在一些實施例中，所述板體框架為采用石膏材料一體式預制成型。

22、本申請實施例方案中，可以采用石膏等材料制成所述板體框架，從而便于滿足消費者的更多應用需求。

技術特征：

1.一種組合式中空透光板，其特征在于，包括板體框架，所述板體框架內呈貫穿地設置有若干透光孔；

2.根據權利要求1所述的組合式中空透光板，其特征在于，在所述透光孔的內側鋪設有吸音棉。

3.根據權利要求1或2所述的組合式中空透光板，其特征在于，所述透光孔與所述功能部的截面形狀相似。

4.根據權利要求3所述的組合式中空透光板，其特征在于，所述透光孔的截面形狀呈圓形、橢圓形或多邊形。

5.根據權利要求4所述的組合式中空透光板，其特征在于，所述功能部包括若干設置在所述板體框架內的盲孔，所述盲孔的內部壁面上設置有若干擴散凸紋。

6.根據權利要求5所述的組合式中空透光板，其特征在于，所述擴散凸紋包括若干凸筋，所述若干凸筋相間隔地設置在所述盲孔的底部壁面上。

7.根據權利要求5或6所述的組合式中空透光板，其特征在于，所述功能部包括若干設置在所述板體框架內的凸臺。

8.根據權利要求7所述的組合式中空透光板，其特征在于，所述功能部包括若干設置在所述板體框架內的平板，所述平板的外表面與所述板體框架的外表面平齊。

9.根據權利要求8所述的組合式中空透光板，其特征在于，所述透光孔、盲孔、凸臺和所述平板呈分散布置在所述板體框架內并共同組成所述內部裝飾面。

10.根據權利要求1或9所述的組合式中空透光板，其特征在于，所述板體框架為采用石膏材料一體式預制成型。

技術總結
本申請涉及天花吊頂技術領域，提供一種組合式中空透光板，包括板體框架，所述板體框架內呈貫穿地設置有若干透光孔；所述板體框架內還設置有若干功能部，所述功能部用于實現聲音反射或聲音擴散，所述若干透光孔、若干功能部相互并排設置并共同組成所述板體框架的內部裝飾面。本申請方案中，通過在所述板體框架內設置所述透光孔，可以便于滿足透光板日常的輔助透光的功能實現；而通過設置的所述功能部，則可以使得透光板在使用中可以具有聲音反射或聲音擴散的功能，從而便于實現聲學效果在透光板上的集成，使得透光板的功能可以更為多樣，以滿足消費者多樣化的消費需求。

技術研發人員：余常勇
受保護的技術使用者：廣東美穗建材科技有限公司
技術研發日：20240511
技術公布日：2025/4/28
