本技術涉及集成房屋，具體涉及一種集成房屋轉角結構。

背景技術：

1、目前市場上使用的輕體集成房、箱型房屋及箱型搭接房屋，主要采用一層和兩層結構，并且是在工廠采用標準化生產，其主要部件，如：地梁、屋面梁、墻立柱、墻體角立柱、墻面板單元、屋面板單元、屋面梁、門、窗及相關連接配件等，采用現場組裝即可實現，因此箱房的內部裝飾較為簡潔，不能滿足使用者的多樣化的審美需求，因此組裝好的箱房進行二次裝修已經是普遍現象，但是由于現有的箱房內側轉角位置墻體角立柱為適應兩側的墻體，墻體角立柱在箱房內部采用外凸的直角結構，進行裝修時墻體角立柱兩側的裝修板料需要進行特定角度的切割后才能夠與墻體角立柱貼合安裝，同時由于墻體角立柱的尺寸不同，裝修板料切割的角度也不同，既增大了工人的工作量，又影響不同尺寸的箱房的裝修效率，同時中國寒冷的北方，當冬天人們住在集成房屋里面的時候，會感到特別的寒冷，不僅因為北方的冬天溫度很低，而且現有技術中的集成房屋所用的墻板的保溫效果差，不利于集成房內熱量的保存。

技術實現思路

1、對于現有技術中所存在的問題，本實用新型提供的一種集成房屋轉角結構，采用w折件與立柱相配合的方式，將兩墻體之間外凸的直角替換為w折件中內凹的直角，內凹設計的采用為兩房體兩側的裝修板料預留充足的空間，方便箱房內部裝修板材的安裝。

2、為了實現上述目的，本實用新型采用的技術方案如下：

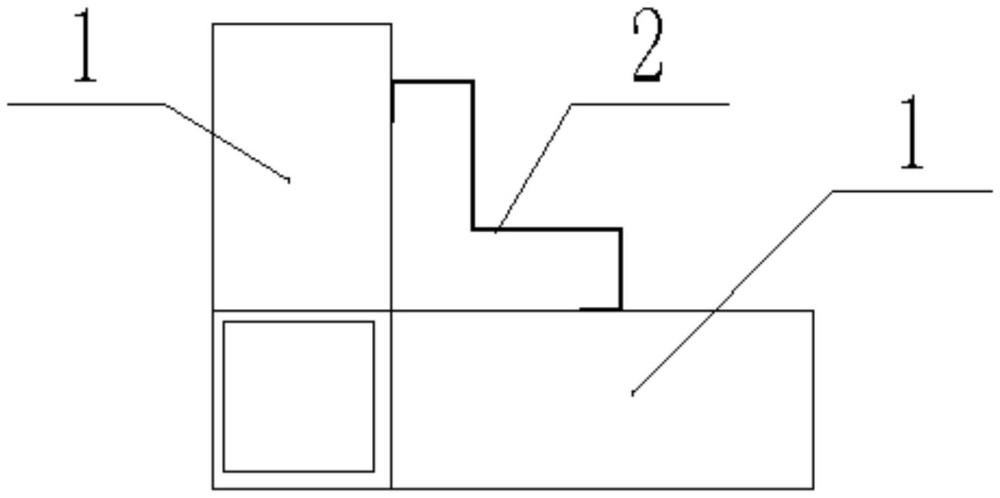

3、一種集成房屋轉角結構，包括兩相互垂直設置的墻體，兩所述墻體交接位置內側安裝有w折件；

4、所述墻體由若干相互配合的瓦楞板組成，所述瓦楞板設有卡接結構用于連接相鄰瓦楞板。

5、優選的，所述瓦楞板包括保溫層，所述保溫層前后兩側分別安裝有平板和波紋板，所述保溫層左右兩側均設有c型板，所述平板與波紋板兩端彎折180°用于對應所述c型板的固定，所述平板、波紋板與c型板相配合形成卡槽用于相鄰瓦楞板連接，所述卡槽上設有卡接結構。

6、優選的，所述卡接結構包括位于所述c型板兩端相互靠近一側的凸臺，遠離所述凸臺的所述波紋板一側與平板的一側的對應位置均設有凹槽，所述凹槽與連接的相鄰瓦楞板上的對位位置的所述凸臺相配合。

7、優選的，所述c型板末端位置的所述波紋板與平板彎折處均設為弧形彎折。

8、優選的，所述波紋板采用板材彎折成型，包括若干波峰，相鄰波峰之間設有平板連接，所述平板與保溫層抵接，所述波峰設為梯形結構，若干所述平板位于同一平面內，所述波峰最高點的長度與平板長度相同。

9、優選的，所述波峰到平板的距離設為20mm，所述波峰起始點到最高點的最短距離設為17mm，兩相鄰所述波峰之間的所述平板的長度設為78mm，沿所述波紋板的波紋成型方向的所述波紋板兩端均設為長度為39mm的平板。

10、優選的，所述w折件由板材彎折形成，包括第一彎折段，所述第一彎折段一端順時針彎折180°形成第二彎折段，所述第二彎折段另一端順時針彎折180°形成第三彎折段，所述第三彎折段另一端逆時針180°彎折形成第四彎折段，所述第四彎折段順時針彎折180°形成第五彎折段，所述第五彎折段另一端順時針彎折180°形成第六彎折段。

11、優選的，所述第一彎折段、第二彎折段與第三彎折段和所述第四彎折段、第五彎這段與第六彎折段相互對稱分布。

12、優選的，所述第一彎折段的長度短于所述第二彎折段短于所述第三彎折段。

13、優選的，所述第一彎折段、第二彎折段和第三彎折段相配合形成第一u型體，所述第四彎折段、第五彎折段和第六彎折段相配合形成第二u型體，所述第一u型體與第二u型體的內側面用于彎折后板材的定位，所述第一u型體與第二u型體的外底面分別用于箱房兩相鄰房體的安裝。

14、本實用新型的有益效果表現在：

15、1、本實用新型中采用w折件的設計，將兩墻體之間外凸的直角替換為w折件中內凹的直角，內凹設計的采用為裝修板材轉角位置的安裝預留充足的空間，裝修板材直接安裝在連接折件上，箱房轉角位置無需對裝修板材進行角度處理，可有效降低箱房內部裝修板材的安裝難度，有利于提高工作效率；

16、2、本實用新型中w折件采用板材通過多次彎折成型可有效提高連接折件的抗彎強度，可進一步提高箱房轉角處的結構強度，有利于提高箱房的載重；

17、3、本實用新型中保溫層兩側的平板與波紋板之間采用c型板進行連接固定，利用c型板增強凸出保溫層的平板與波紋板的結構強度，既可以避免平板與波紋板因碰撞變形，又可以使平板與波紋板的彈性增強，相鄰瓦楞板連接時提高密封效果；

18、4、本實用新型中c型板兩端均采用凸臺設計，既可以提高彎折后的平板、波紋板分別與c型板之間的緊固效果；

19、5、本實用新型中與c型板相配合的平板與波紋板的彎折處均采用弧形彎折設計，既可以方便相鄰瓦楞板卡接，又可以提高工人搬運過程中的安全性。

技術特征：

1.一種集成房屋轉角結構，其特征是，包括兩相互垂直設置的墻體，兩所述墻體交接位置內側安裝有w折件；

2.根據權利要求1所述的一種集成房屋轉角結構，其特征是，所述瓦楞板包括保溫層，所述保溫層前后兩側分別安裝有平板和波紋板，所述保溫層左右兩側均設有c型板，所述平板與波紋板兩端彎折180°用于對應所述c型板的固定，所述平板、波紋板與c型板相配合形成卡槽用于相鄰瓦楞板連接，所述卡槽上設有卡接結構。

3.根據權利要求2所述的一種集成房屋轉角結構，其特征是，所述卡接結構包括位于所述c型板兩端相互靠近一側的凸臺，遠離所述凸臺的所述波紋板一側與平板的一側的對應位置均設有凹槽，所述凹槽與連接的相鄰瓦楞板上的對位位置的所述凸臺相配合。

4.根據權利要求2所述的一種集成房屋轉角結構，其特征是，所述c型板末端位置的所述波紋板與平板彎折處均設為弧形彎折。

5.根據權利要求2所述的一種集成房屋轉角結構，其特征是，所述波紋板采用板材彎折成型，包括若干波峰，相鄰波峰之間設有平板連接，所述平板與保溫層抵接，所述波峰設為梯形結構，若干所述平板位于同一平面內，所述波峰最高點的長度與平板長度相同。

6.根據權利要求5所述的一種集成房屋轉角結構，其特征是，所述波峰到平板的距離設為20mm，所述波峰起始點到最高點的最短距離設為17mm，兩相鄰所述波峰之間的所述平板的長度設為78mm，沿所述波紋板的波紋成型方向的所述波紋板兩端均設為長度為39mm的平板。

7.根據權利要求1所述的一種集成房屋轉角結構，其特征是，所述w折件由板材彎折形成，包括第一彎折段，所述第一彎折段一端順時針彎折180°形成第二彎折段，所述第二彎折段另一端順時針彎折180°形成第三彎折段，所述第三彎折段另一端逆時針180°彎折形成第四彎折段，所述第四彎折段順時針彎折180°形成第五彎折段，所述第五彎折段另一端順時針彎折180°形成第六彎折段。

8.根據權利要求7所述的一種集成房屋轉角結構，其特征是，所述第一彎折段、第二彎折段與第三彎折段和所述第四彎折段、第五彎這段與第六彎折段相互對稱分布。

9.根據權利要求8所述的一種集成房屋轉角結構，其特征是，所述第一彎折段的長度短于所述第二彎折段短于所述第三彎折段。

10.根據權利要求9所述的一種集成房屋轉角結構，其特征是，所述第一彎折段與第六彎折段分別與箱房的兩相鄰墻體貼合，所述第二彎折段與第五彎折段用于裝修板材的安裝。

技術總結
本技術公開了一種集成房屋轉角結構，它屬于集成房屋技術領域，包括兩相互垂直設置的墻體，兩所述墻體交接位置內側安裝有有W折件；所述墻體由若干相互配合的瓦楞板組成成型，所述瓦楞板設有卡接結構用于連接相鄰瓦楞板。

技術研發人員：李允波,李晶晶
受保護的技術使用者：濰坊維美集成房屋科技有限公司
技術研發日：20240604
技術公布日：2025/4/28
