本技術涉及制備裝置，具體為一種混料制備裝置。

背景技術：

1、礦物基膠凝劑是一種在建筑行業中廣泛應用的重要材料，主要用于制備混凝土、砂漿等建筑材料。具體來說，它們被用于房屋、道路、橋梁、隧道、水壩、港口等工程的建設和維修中。此外，礦物基膠凝劑還可以用于制備各種預制構件，如鋼筋混凝土板、管、柱等，以及各種砂漿和混凝土制品，如砌塊、磚、瓦等。目前，現有技術中，大部分的混料制備裝置都是通過普通的攪拌頁進行攪拌，而普通的攪拌頁進行攪拌時，難以對較為粘稠的礦物基膠凝劑進行快速攪拌，從而使得礦物積膠凝劑的制備時間較長，容易導致其凝固，鑒于此，我們提出一種混料制備裝置。

技術實現思路

1、本實用新型的主要目的是提供一種混料制備裝置，能夠解決上述技術背景中提出的問題。

2、為實現上述目的，本實用新型提出的一種混料制備裝置，包括裝置主體，所述裝置主體的表面設置有攪拌裝置，攪拌裝置包括電動機，所述電動機的表面與裝置主體的上表面固定連接，所述電動機的輸出軸貫穿裝置主體的上表面與外筒固定連接，所述外筒內壁與轉動桿的表面轉動連接，所述外筒的底面與裝置主體的內壁轉動連接，所述轉動桿的表面固定連接有攪拌葉。

3、優選的，所述轉動桿的表面開設有齒輪，所述外筒內壁滑動連接有內柱，所述內柱的表面開設有齒條，所述齒條的表面與轉動桿的表面嚙合。

4、優選的，所述內柱的端面與彈簧的一端固定連接，所述彈簧的另一端與外筒的內壁固定連接。

5、優選的，所述內柱底面與上齒盤的上表面固定連接，所述外筒的內壁與下齒盤的表面滑動連接，所述下齒盤的底面固定連接有電動推桿，所述電動推桿的表面與裝置主體的表面固定連接。

6、優選的，所述裝置主體包括罐體，所述罐體的上表面與進入口，所述罐體的底面固定連接有輸出口。

7、優選的，所述罐體的表面與固定環的內壁固定連接，所述固定環的底面與支撐桿的端面固定連接。

8、有益效果

9、本實用新型提供了一種混料制備裝置，具備以下有益效果：

10、(1)通過設置的內柱，當電動機帶動外筒的表面進行攪拌時，若礦物基膠凝劑較為濃稠時，只靠攪拌葉的攪拌難以快速的將礦物基膠凝劑進行混合，此時啟動電動推桿，使得電動推桿推動下齒盤向上移動與上齒盤進行嚙合，此時外筒旋轉帶動上齒盤進行旋轉，而上齒盤擠壓下齒盤，使得上齒盤推動內柱進行運動，從而帶動攪拌葉進行往復擺動，從而使得攪拌裝置的攪拌速度更快，攪拌效果更好。

11、(2)通過設置的電動推桿，當啟動電動推桿推動下齒盤進行移動，推動上齒盤向上移動，從而使得內柱帶動轉動桿進行旋轉，改變攪拌葉的初始攪拌角度了，從而針對不同粘稠度的礦物基膠凝劑進行針對型攪拌。

技術特征：

1.一種混料制備裝置，包括裝置主體(1)，其特征在于：所述裝置主體(1)的表面設置有攪拌裝置(2)，攪拌裝置(2)包括電動機(201)，所述電動機(201)的表面與裝置主體(1)的上表面固定連接，所述電動機(201)的輸出軸貫穿裝置主體(1)的上表面與外筒(202)固定連接，所述外筒(202)內壁與轉動桿(203)的表面轉動連接，所述外筒(202)的底面與裝置主體(1)的內壁轉動連接，所述轉動桿(203)的表面固定連接有攪拌葉(204)。

2.根據權利要求1所述的混料制備裝置，其特征在于：所述轉動桿(203)的表面開設有齒輪，所述外筒(202)內壁滑動連接有內柱(205)，所述內柱(205)的表面開設有齒條(206)，所述齒條(206)的表面與轉動桿(203)的表面嚙合。

3.根據權利要求2所述的混料制備裝置，其特征在于：所述內柱(205)的端面與彈簧(207)的一端固定連接，所述彈簧(207)的另一端與外筒(202)的內壁固定連接。

4.根據權利要求3所述的混料制備裝置，其特征在于：所述內柱(205)底面與上齒盤(208)的上表面固定連接，所述外筒(202)的內壁與下齒盤(209)的表面滑動連接，所述下齒盤(209)的底面固定連接有電動推桿(210)，所述電動推桿(210)的表面與裝置主體(1)的表面固定連接。

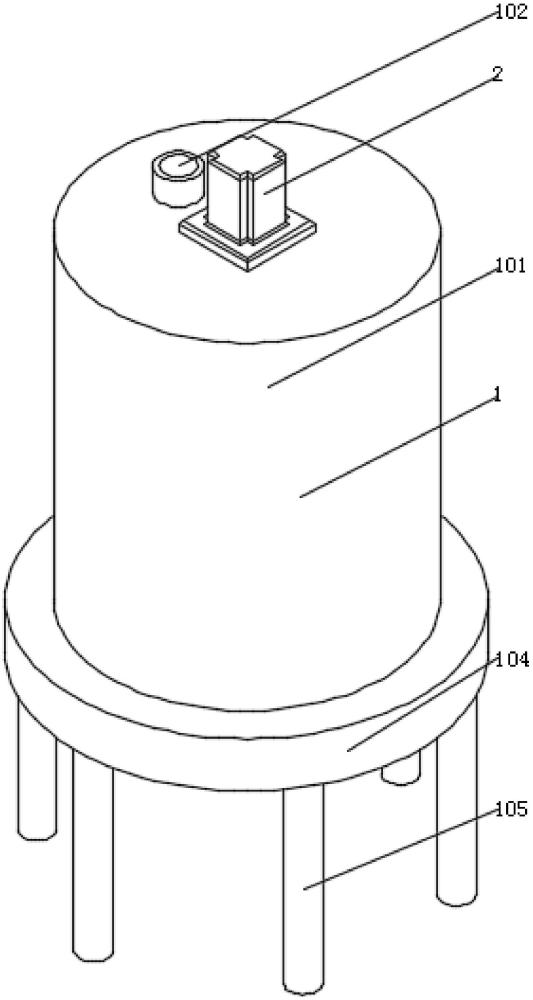

5.根據權利要求1所述的混料制備裝置，其特征在于：所述裝置主體(1)包括罐體(101)，所述罐體(101)的上表面與進入口(102)，所述罐體(101)的底面固定連接有輸出口(103)。

6.根據權利要求5所述的混料制備裝置，其特征在于：所述罐體(101)的表面與固定環(104)的內壁固定連接，所述固定環(104)的底面與支撐桿(105)的端面固定連接。

技術總結
本技術屬于制備裝置領域，具體涉及一種混料制備裝置，包括裝置主體，所述裝置主體的表面設置有攪拌裝置，攪拌裝置包括：電動機，所述電動機的表面與裝置主體的上表面固定連接，所述電動機的輸出軸貫穿裝置主體的上表面與外筒固定連接。該混料制備裝置，通過設置的內柱，當電動機帶動外筒的表面進行攪拌時，若礦物基膠凝劑較為濃稠時，只靠攪拌葉的攪拌難以快速的將礦物基膠凝劑進行混合，此時啟動電動推桿，使得電動推桿推動下齒盤向上移動與上齒盤進行嚙合，此時外筒旋轉帶動上齒盤進行旋轉，而上齒盤擠壓下齒盤，使得上齒盤推動內柱進行運動，從而帶動攪拌葉進行往復擺動，從而使得攪拌裝置的攪拌速度更快，攪拌效果更好。

技術研發人員：莫日雄,周堯堯,王家城,劉一飛,葛亞飛,顏旭偉,田瑤
受保護的技術使用者：中交廣州航道局有限公司
技術研發日：20240528
技術公布日：2025/4/28
