本技術涉及水利工程，具體為一種新型鋼筋保護層墊塊。

背景技術：

1、鋼筋保護層墊塊從最初砂漿制作切割方塊，演變到目前市場普遍采用的弧形墊塊，但是這幾種墊塊都只能綁扎附著在一根豎向或者水平鋼筋外側，而弧形墊塊雖然比方形墊塊與鋼筋的契合度和通用性增強，但還是浮于鋼筋外表，綁扎固定不牢靠，易發生位移傾斜，墊塊上下左右搖擺姿態各異，無法滿足保護層厚度均勻一致性要求。

2、因此，特設計一種新型鋼筋保護層墊塊，該保護層墊塊采用深淺不同的二種u形凹槽，卡住外層鋼筋的同時對里層鋼筋也有很好的包裹約束效果，墊塊綁扎靈活穩定牢固，能夠精準控制保護層厚度誤差。

技術實現思路

1、針對上述現有技術存在的不足，本實用新型旨在提供一種新型鋼筋保護層墊塊。

2、為解決上述技術問題，本實用新型采用如下技術方案：

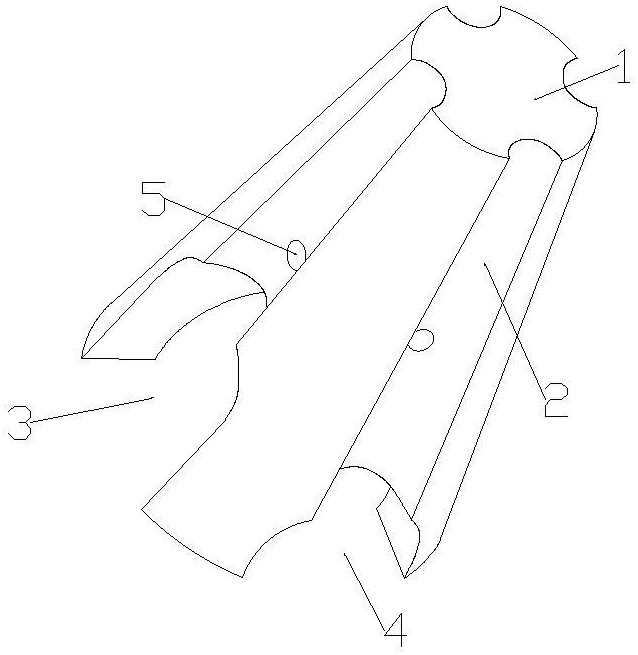

3、本實用新型提供一種新型鋼筋保護層墊塊，包括設置呈錐臺型的墊塊主體，所述墊塊主體從上往下均布有四個圓弧槽口；所述墊塊主體底部位于所述圓弧槽口中一相對的底部圓弧倒口位置橫向上設有倒u形凹槽；所述墊塊主體底部位于所述圓弧槽口中另一相對的底部圓弧倒口位置縱向上設有弧形凹槽；所述墊塊主體的中部橫向兩側、縱向兩側上分別開設有一個扎絲孔，且所述扎絲孔位于墊塊主體中的圓弧槽口上；所述墊塊主體的底面中心位置開設有一個扎絲槽孔。

4、優選地，四個所述圓弧槽口中底部圓弧倒口的尺寸大于圓弧槽口中頂部圓弧倒口的尺寸。

5、優選地，所述倒u形凹槽的豎直高度大于弧形凹槽的豎直高度。

6、優選地，所述扎絲孔的豎直高度大于倒u形凹槽的豎直高度。

7、本實用新型的有益效果在于：本實用新型中的該新型鋼筋保護層墊塊整體結構為錐臺體，造型合理經濟美觀：

8、（1）該鋼筋保護層墊塊四面開有槽口，既方便扎絲收緊又節省材料；

9、（2）該鋼筋保護層墊塊的總高度與鋼筋的尺寸、保護層的厚度相匹配；

10、（3）該鋼筋保護層墊塊的底部和上部直徑根據墊塊材質強度自由調整，底部設置二種深淺不同大小不同的弧狀凹槽，能夠最大程度固定雙層鋼筋，對豎直鋼筋和水平鋼筋均有很強的包裹約束作用，同時任意翻轉90度就能適應豎直和水平鋼筋位置互換的情況，通用性強。

技術特征：

1.一種新型鋼筋保護層墊塊，其特征在于：包括設置呈錐臺型的墊塊主體，所述墊塊主體從上往下均布有四個圓弧槽口；所述墊塊主體底部位于所述圓弧槽口中一相對的底部圓弧倒口位置橫向上設有倒u形凹槽；所述墊塊主體底部位于所述圓弧槽口中另一相對的底部圓弧倒口位置縱向上設有弧形凹槽；所述墊塊主體的中部橫向兩側、縱向兩側上分別開設有一個扎絲孔，且所述扎絲孔位于墊塊主體中的圓弧槽口上；所述墊塊主體的底面中心位置開設有一個扎絲槽孔。

2.如權利要求1所述的一種新型鋼筋保護層墊塊，其特征在于：四個所述圓弧槽口中底部圓弧倒口的尺寸大于圓弧槽口中頂部圓弧倒口的尺寸。

3.如權利要求1所述的一種新型鋼筋保護層墊塊，其特征在于：所述倒u形凹槽的豎直高度大于弧形凹槽的豎直高度。

4.如權利要求1所述的一種新型鋼筋保護層墊塊，其特征在于：所述扎絲孔的豎直高度大于倒u形凹槽的豎直高度。

技術總結
本技術公開了一種新型鋼筋保護層墊塊，包括設置呈錐臺型的墊塊主體，所述墊塊主體從上往下均布有四個圓弧槽口；墊塊主體底部位于所述圓弧槽口中一相對的底部圓弧倒口位置橫向上設有倒U形凹槽；墊塊主體底部位于所述圓弧槽口中另一相對的底部圓弧倒口位置縱向上設有弧形凹槽；墊塊主體的中部橫向兩側、縱向兩側上分別開設有一個扎絲孔，且扎絲孔位于墊塊主體中的圓弧槽口上；墊塊主體的底面中心位置開設有一個扎絲槽孔。該新型鋼筋保護層墊塊整體結構為錐臺體，造型合理經濟美觀，既方便扎絲收緊又節省材料；二種深淺不同大小不同的弧狀凹槽，能夠最大程度固定雙層鋼筋，對豎直鋼筋和水平鋼筋均有很強的包裹約束作用，通用性強。

技術研發人員：肖強,朱耿強,鞠恒鎖,陳兵,徐微,于楊
受保護的技術使用者：江蘇省水利建設工程有限公司
技術研發日：20240518
技術公布日：2025/4/28
