本技術涉及圍擋，具體是指一種路面施工防護圍擋。

背景技術：

1、圍擋是用于圍繞遮擋公路上的施工修建的區域的擋板，提醒行人與駕駛人員繞路行走，避免行人與駕駛人員進入公路上的施工場地，路面在施工過程中為了防止非工作人員進入施工現場造成危險，一般會在施工現場的四周圍上防護圍欄，目前道路施工時存在對道路的局部進行施工的情況，對道路進行施工時會通過圍欄把施工區域圍起來，然后道路其他區域正常使用，但現有的圍擋均為分體設置，需要工作人員在使用前進行安裝搭建，費時費力，大大影響了施工效率。

技術實現思路

1、(一)解決的技術問題

2、本實用新型要解決的技術問題是現有的圍擋均為分體設置，需要工作人員在使用前進行安裝搭建，費時費力，大大影響了施工效率。

3、(二)技術方案

4、為解決上述技術問題，本實用新型提供的技術方案為：一種路面施工防護圍擋，包括四個相互對應布置的l型支柱，以及四個剪叉式圍擋架，所述l型支柱兩側均設有收納槽，所述收納槽內下端均固定連接有固定軸，所述收納槽位于所述固定軸上方滑動連接有平行布置的活動軸，所述收納槽兩側均設有與所述活動軸配合的滑孔，所述剪叉式圍擋架位于相對兩側所述收納槽之間，所述剪叉式圍擋架四角分別鉸接與對應布置的活動軸與固定軸上；所述l型支柱兩端分別設有固定插板與固定插槽，所述固定插板兩側均設有活動槽，所述活動槽內均滑動插接有固定塊，所述活動槽內設有與所述固定塊配合的固定彈簧，所述固定插槽兩側均設有與所述固定塊配合的固定插孔。

5、作為改進，所述l型支柱底面設有伸縮槽，所述伸縮槽內固定連接有電動推桿，所述電動推桿下端固定連接有安裝板，所述安裝板底面設有移動輪。

6、作為改進，所述l型支柱外壁設有不少于一個的爬梯板。

7、作為改進，所述固定塊截面為直角梯形。

8、作為改進，所述l型支柱上端設有提拉把手。

9、(三)有益效果

10、本實用新型與現有技術相比的優點在于：本身實用新型圍擋在不使用時剪叉式圍擋架均折疊收納于兩側的收納槽內，使用時，直接將四個l型支柱向外拉開使四個剪叉式圍擋展開即可，搭建方便，省時省力。

技術特征：

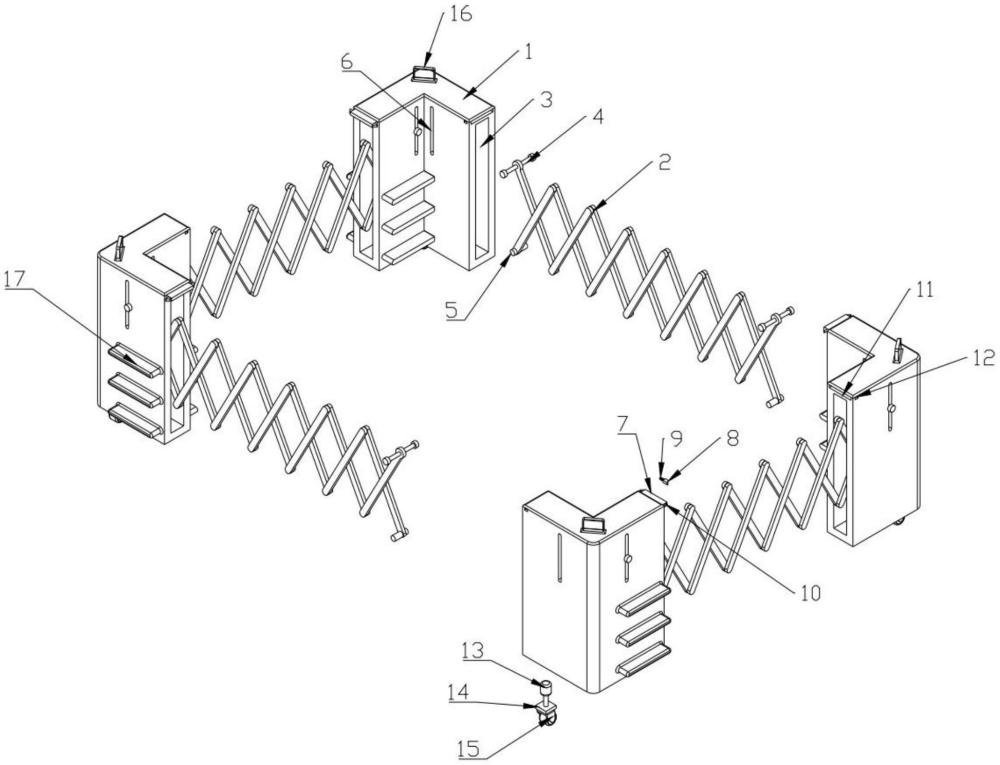

1.一種路面施工防護圍擋，包括四個相互對應布置的l型支柱(1)，以及四個剪叉式圍擋架(2)，所述l型支柱(1)兩側均設有收納槽(3)，其特征在于：

2.根據權利要求1所述的一種路面施工防護圍擋，其特征在于：所述l型支柱(1)底面設有伸縮槽(18)，所述伸縮槽(18)內固定連接有電動推桿(13)，所述電動推桿(13)下端固定連接有安裝板(14)，所述安裝板(14)底面設有移動輪(15)。

3.根據權利要求1所述的一種路面施工防護圍擋，其特征在于：所述l型支柱(1)外壁設有不少于一個的爬梯板(17)。

4.根據權利要求1所述的一種路面施工防護圍擋，其特征在于：所述固定塊(8)截面為直角梯形。

5.根據權利要求1所述的一種路面施工防護圍擋，其特征在于：所述l型支柱(1)上端設有提拉把手(16)。

技術總結
本技術涉及圍擋領域，公開了一種路面施工防護圍擋，包括四個相互對應布置的L型支柱，以及四個剪叉式圍擋架，L型支柱兩側均設有收納槽，收納槽內下端均固定連接有固定軸，收納槽位于固定軸上方滑動連接有平行布置的活動軸，收納槽兩側均設有與活動軸配合的滑孔，剪叉式圍擋架位于相對兩側收納槽之間，剪叉式圍擋架四角分別鉸接與對應布置的活動軸與固定軸上；L支柱兩端分別設有固定插板與固定插槽，固定插板兩側均設有活動槽，活動槽內均滑動插接有固定塊，活動槽內設有與固定塊配合的固定彈簧。本技術與現有技術相比優點在于，收納方便占用空間小，直接將四個L型向外拉開使四個剪叉式圍擋展開即可，搭建方便，省時省力。

技術研發人員：袁發榮
受保護的技術使用者：青海省湟源公路工程建設有限公司
技術研發日：20240513
技術公布日：2025/4/28
