本技術涉及制磚機，具體為一種用于制磚機的壓磚裝置。

背景技術：

1、磚是以粘土、頁巖、煤矸石等為主要磚原料，經胚料制備，入窯焙燒而成的實心磚，主要用于:砌筑建筑工程的承重墻體、柱、拱、煙肉、溝道、基礎等，有時也用于小型水利工程如閘墩、涵管、渡槽、擋水墻等，在對磚的塑形中需要使用壓磚機。

2、例如授權公告號為“cn220261350u”的一種用于制磚機的壓磚裝置，減小人工干預，同時設置傳送組件便于成品磚的脫落和移動，脫模更完全的同時令壓磚裝置更能適應整體的制磚機，提高制磚效率。但該制磚機的壓磚裝置，在壓磚時，需要工人手動移動底板移動至模具的下方在進行后續的工作，而工人移動底板的速度較慢，從而降低工作效率，同時該用于制磚機的壓磚裝置，在進行壓磚工作前，需要工人將磚原料搬運至裝置旁，再開展后續的工作，當磚原料使用完時沒需要搬運新的磚原料，從而增加工人勞動力。

技術實現思路

1、本實用新型的目的是為了解決需要工人手動移動底板移動至模具的下方在進行后續的工作，而工人移動底板的速度較慢，從而降低工作效率和工作中需要工人將磚原料頻繁的搬運至裝置旁，從而增加工人勞動力的問題，而提出的一種用于制磚機的壓磚裝置。

2、為實現上述目的，本實用新型提供如下技術方案：

3、設計一種用于制磚機的壓磚裝置，包括架體，所述架體的左端設有移動機構，所述架體的頂端通過滑槽與第一塊體滑動相連，所述第一塊體的外壁設有罐體，所述第一塊體的下端設有上料機構，所述架體的中端固定連接有液壓缸，所述液壓缸的伸縮端與第一塊體滑動相連，所述架體的外壁設有第一電動伸縮桿，所述架體的外壁設有兩個第二電動伸縮桿，所述罐體的下方設有軟管。

4、優選的，所述移動機構包括第一殼體，所述第一殼體的表面與架體固定相連，所述第一殼體通過支架與第一電機固定相連，所述第一電機的輸出軸通過軸承與第一殼體轉動相連，所述第一電機的輸出軸與棘輪固定相連，所述棘輪的表面與棘爪相貼合，所述棘爪通過銷軸與第一殼體活動相連，所述棘爪的表面與彈簧的一端固定相連，所述彈簧的另一端與第一殼體固定相連，所述棘輪的表面與第一桿體固定相連，所述第一桿體通過銷軸與第二桿體的一端活動相連，所述第二桿體的另一端通過銷軸與滑塊活動相連。

5、優選的，所述滑塊的表面固定連接有第一板體，所述第一殼體通過滑槽與第一板體滑動相連。

6、優選的，所述上料機構包括第二殼體，所述第二殼體的表面與第一塊體固定相連，所述第二殼體通過支架與第二電機固定相連，所述第二電機的輸出軸與螺紋桿固定相連，所述螺紋桿通過軸承與第二殼體轉動相連，所述螺紋桿的表面與螺母螺紋相連，所述螺母通過滑槽與第二殼體滑動相連，所述螺母通過銷軸均與兩個連桿的一端活動相連，兩個所述連桿的另一端均通過銷軸與第二塊體活動相連，所述第二塊體通過滑槽與第二殼體滑動相連，所述第二塊體的表面與軟管相抵緊。

7、優選的，所述軟管貫穿架體，所述第一電動伸縮桿的伸縮端與第二板體固定相連，兩個所述第二電動伸縮桿的伸縮端均與模具固定相連，所述架體的下端設有傳送帶。

8、優選的，所述傳送帶的表面與第一板體相貼合，所述傳送帶的表面與模具相貼合。

9、本實用新型提出的一種用于制磚機的壓磚裝置，有益效果在于：通過移動機構和架體的配合，第一電機帶動棘輪轉動，棘爪防止棘輪反轉，彈簧使棘爪始終與棘輪的表面貼合，棘輪帶動第一桿體轉動，第一桿體通過銷軸帶動第二桿體向右移動，第二桿體帶動滑塊在第一殼體內滑動，滑塊帶動第一板體向右移動，通過上述方式，提高第一板體的移動速度，盡快進行后續的工作，從而提高工作效率。

10、通過上料機構和第一塊體的配合，第二電機帶動螺紋桿轉動，螺紋桿帶動螺母向下移動，螺母向下移動時通過銷軸帶動兩個連桿移動，兩個連桿帶動分別帶動第二塊體相向移動，通過上述方式，工作中不需要工人將磚原料頻繁的搬運至裝置旁，從而減少工人勞動力。

技術特征：

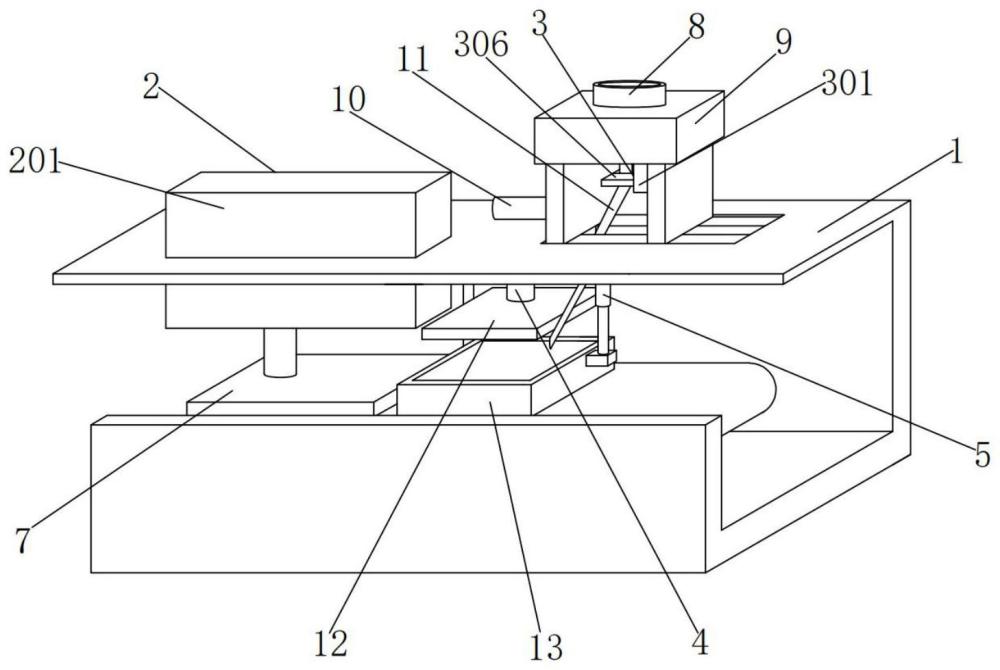

1.一種用于制磚機的壓磚裝置，包括架體（1），其特征在于：所述架體（1）的左端設有移動機構（2），所述架體（1）的頂端通過滑槽與第一塊體（9）滑動相連，所述第一塊體（9）的外壁設有罐體（8），所述第一塊體（9）的下端設有上料機構（3），所述架體（1）的中端固定連接有液壓缸（10），所述液壓缸（10）的伸縮端與第一塊體（9）滑動相連，所述架體（1）的外壁設有第一電動伸縮桿（4），所述架體（1）的外壁設有兩個第二電動伸縮桿（5），所述罐體（8）的下方設有軟管（11），所述移動機構（2）包括第一殼體（201），所述第一殼體（201）的表面與架體（1）固定相連，所述第一殼體（201）通過支架與第一電機（202）固定相連，所述第一電機（202）的輸出軸通過軸承與第一殼體（201）轉動相連，所述第一電機（202）的輸出軸與棘輪（203）固定相連，所述棘輪（203）的表面與棘爪（204）相貼合，所述棘爪（204）通過銷軸與第一殼體（201）活動相連，所述棘爪（204）的表面與彈簧（205）的一端固定相連，所述彈簧（205）的另一端與第一殼體（201）固定相連，所述棘輪（203）的表面與第一桿體（206）固定相連，所述第一桿體（206）通過銷軸與第二桿體（207）的一端活動相連，所述第二桿體（207）的另一端通過銷軸與滑塊（208）活動相連，所述滑塊（208）的表面固定連接有第一板體（7），所述第一殼體（201）通過滑槽與第一板體（7）滑動相連，所述上料機構（3）包括第二殼體（301），所述第二殼體（301）的表面與第一塊體（9）固定相連，所述第二殼體（301）通過支架與第二電機（302）固定相連，所述第二電機（302）的輸出軸與螺紋桿（303）固定相連，?所述螺紋桿（303）通過軸承與第二殼體（301）轉動相連，所述螺紋桿（303）的表面與螺母（304）螺紋相連，所述螺母（304）通過滑槽與第二殼體（301）滑動相連，所述螺母（304）通過銷軸均與兩個連桿（305）的一端活動相連，兩個所述連桿（305）的另一端均通過銷軸與第二塊體（306）活動相連，所述第二塊體（306）通過滑槽與第二殼體（301）滑動相連，所述第二塊體（306）的表面與軟管（11）相抵緊。

2.根據權利要求1所述的一種用于制磚機的壓磚裝置，其特征在于：所述軟管（11）貫穿架體（1），所述第一電動伸縮桿（4）的伸縮端與第二板體（12）固定相連，兩個所述第二電動伸縮桿（5）的伸縮端均與模具（13）固定相連，所述架體（1）的下端設有傳送帶（6）。

3.根據權利要求2所述的一種用于制磚機的壓磚裝置，其特征在于：所述傳送帶（6）的表面與第一板體（7）相貼合，所述傳送帶（6）的表面與模具（13）相貼合。

技術總結
本技術涉及制磚機技術領域，尤其是一種用于制磚機的壓磚裝置，包括架體，所述液壓缸的伸縮端與第一塊體滑動相連，所述架體的外壁設有第一電動伸縮桿，所述架體的外壁設有兩個第二電動伸縮桿，所述罐體的下方設有軟管。該用于制磚機的壓磚裝置，通過移動機構和架體的配合，第一電機帶動棘輪轉動，棘爪防止棘輪反轉，第二桿體帶動滑塊在第一殼體內滑動，滑塊帶動第一板體向右移動，通過上述方式，提高第一板體的移動速度，盡快進行后續的工作，從而提高工作效率，通過上料機構和第一塊體的配合，第二電機帶動螺紋桿轉動，螺紋桿帶動螺母向下移動，通過上述方式，工作中不需要工人將磚原料頻繁的搬運至裝置旁，從而減少工人勞動力。

技術研發人員：李杲
受保護的技術使用者：武漢中材建科智能裝備有限責任公司
技術研發日：20240426
技術公布日：2025/4/28
