本技術涉及混凝土脫模，更具體地說，本技術涉及一種混凝土基裝飾板材脫模裝置。

背景技術：

1、混凝土通常是指用水泥作膠凝材料，砂、石作集料，與水按一定比例配合，再經攪拌而得的水泥混凝土，其廣泛應用于建筑工程中，而為了使混凝土凝結成所需要的形狀，需要使用大量模板對其進行定型然后進行脫模；

2、經檢索，公開號為cn219599866u的中國專利公開了一種便于混凝土材料板材的脫模結構，該結構通過設置的緊固脫模機構，轉動螺栓，以凝固的混凝土為支撐，使其在定位塊內向外活動，即可使模板和側板與凝固成型的混凝土松脫，實現脫模，且板材不會發生變形，進而提高板材的重復使用率，同時脫模過程中還不會對成型的混凝土塊造成影響，有助于保持成型混凝土的質量與美觀。

3、但是該結構在實際使用時，通過轉動螺栓，使其在定位塊內向外活動，使模板和側板與凝固成型的混凝土松脫，由于一般制作好的預制混凝土板與模板和側板內側是粘貼的，需要工作人員手動敲擊，才能實現脫模，從而影響工作效率，而且也費時費力，還存在安全隱患。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供一種混凝土基裝飾板材脫模裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種混凝土基裝飾板材脫模裝置，包括固定板和位于固定板上方的模具，所述模具的兩側均設置有支撐板，所述支撐板的一側設置有固定機構，所述固定板的頂部設置有脫模機構；

4、所述脫模機構包括設置在固定板頂部的支撐架，所述支撐架的一側設置有電機，所述電機的輸出端同軸傳動連接有轉軸，所述轉軸上套設有多個固定筒，多個所述固定筒的一側均設置有兩個連接柱，兩個所述連接柱的一側均設置有彈簧，所述彈簧的一側設置有敲擊球。

5、通過采用上述技術方案：為了實現全自動脫模，而且實現了高效脫模的目標，提高了生產效率，大大提高使用效果。

6、作為上述技術方案的進一步描述：所述固定機構包括設置在支撐板一側的電動伸縮桿，所述電動伸縮桿的一側設置有活動板，所述活動板的一側與模具活動卡接，所述活動板的表面開設有兩個凹槽，兩個所述凹槽的內部均設置有固定桿，所述固定桿上套設有刮板。

7、通過采用上述技術方案：為了加強模具的穩定性，而且具有優異的承載能力和穩定性。

8、作為上述技術方案的進一步描述：所述固定板的底部設置有底板，所述底板的表面開設有滑槽，所述滑槽的內部設置有滑條，所述滑條的頂部與模具相連接，所述固定板的一側轉動連接有連接塊，所述連接塊與滑條活動卡接，所底板的頂部活動卡接有保護罩，所述保護罩的頂部設置有兩個把手，所述保護罩的表面開設有觀察口，所述觀察口的內部設置有鋼化玻璃。

9、通過采用上述技術方案：有效保護操作人員的安全，防止意外事故發生，而且觀察口使得操作人員能夠?qū)崟r(shí)觀察脫模過程，及時發現并解決問題。

10、本實用新型的技術效果和優點：

11、1、通過設置脫模機構，與現有技術相比，啟動電機帶動轉軸進行旋轉，轉軸帶動固定筒進行旋轉，固定筒帶動連接柱進行旋轉，連接柱帶動壓力彈簧和敲擊球進行旋轉，敲擊球在轉動過程中會觸碰到模具表面，在觸碰到模具表面時，敲擊球上的壓力彈簧發生收縮，從而實現對模具表面的間斷性敲打，使模具與成型后的混凝土板材之間發生松動，并且通過保護罩的保護，防止敲打過程中產生廢屑傷人，接著啟動兩側的電動伸縮桿帶動活動板向遠離模具的一側移動，即可在保持成型混凝土的質量的情況下實現脫模；

12、2、通過設置固定機構，與現有技術相比，將模具底部的滑條滑入底板表面開設的滑槽內，然后向下移動旋轉連接塊，帶動連接塊卡入滑條的內部進而進行固定，然后啟動兩側的電動伸縮桿帶動活動板向模具的一側移動，直至完全與模具卡接，之后即可向模具和活動板圍合出的空間內，注入混凝土，然后握住把手將保護罩從上向下移動直至與底部的底板進行卡接，將保護罩進行固定，可以通過保護罩表面開設的觀察口對顳部混凝土進行觀察，大大提高安全性。

技術特征：

1.一種混凝土基裝飾板材脫模裝置，包括固定板(1)和位于固定板(1)上方的模具(2)，其特征在于：所述模具(2)的兩側均設置有支撐板(3)，所述支撐板(3)的一側設置有固定機構，所述固定板(1)的頂部設置有脫模機構；

2.根據權利要求1所述的混凝土基裝飾板材脫模裝置，其特征在于：所述固定機構包括設置在支撐板(3)一側的電動伸縮桿(10)，所述電動伸縮桿(10)的一側設置有活動板(11)，所述活動板(11)的一側與模具(2)活動卡接。

3.根據權利要求2所述的混凝土基裝飾板材脫模裝置，其特征在于：所述活動板(11)的表面開設有兩個凹槽，兩個所述凹槽的內部均設置有固定桿(12)，所述固定桿(12)上套設有刮板(13)。

4.根據權利要求1所述的混凝土基裝飾板材脫模裝置，其特征在于：所述固定板(1)的底部設置有底板(14)，所述底板(14)的表面開設有滑槽，所述滑槽的內部設置有滑條(15)，所述滑條(15)的頂部與模具(2)相連接。

5.根據權利要求1所述的混凝土基裝飾板材脫模裝置，其特征在于：所述固定板(1)的一側轉動連接有連接塊(16)，所述連接塊(16)與滑條(15)活動卡接。

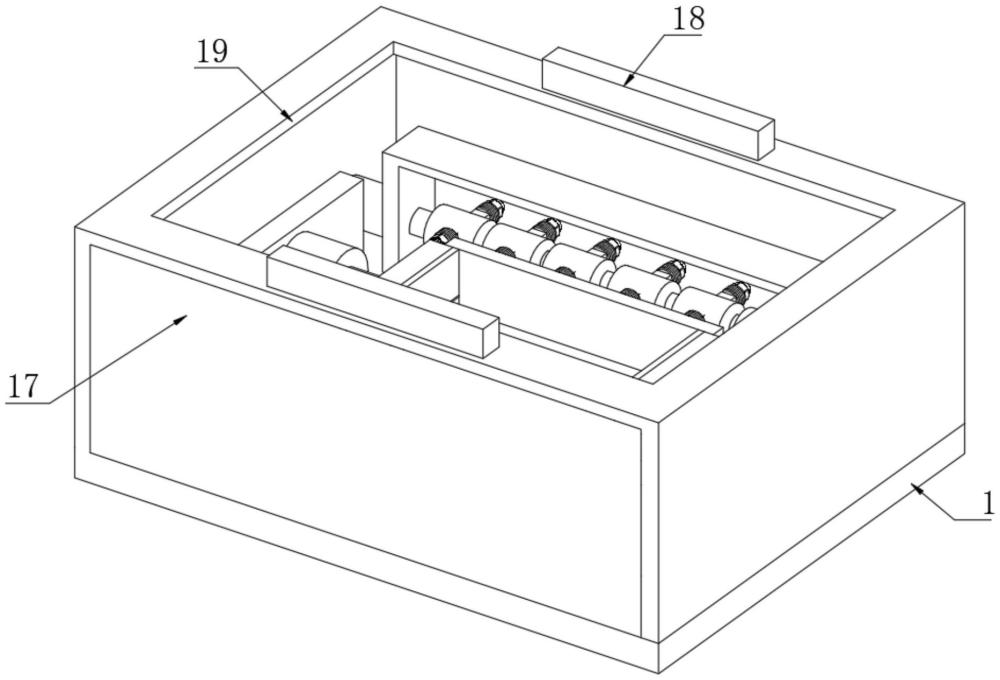

6.根據權利要求4所述的混凝土基裝飾板材脫模裝置，其特征在于：所底板(14)的頂部活動卡接有保護罩(17)，所述保護罩(17)的頂部設置有兩個把手(18)，所述保護罩(17)的表面開設有觀察口，所述觀察口的內部設置有鋼化玻璃(19)。

技術總結
本技術公開了一種混凝土基裝飾板材脫模裝置，具體涉及混凝土脫模技術領域，包括固定板和位于固定板上方的模具，并且模具的兩側均設置有支撐板，其中支撐板的一側設置有固定機構，其中固定板的頂部設置有脫模機構，其中脫模機構包括設置在固定板頂部的支撐架，并且支撐架的一側設置有電機，其中電機的輸出端同軸傳動連接有轉軸，其中轉軸上套設有多個固定筒，多個固定筒的一側均設置有兩個連接柱，并且兩個連接柱的一側均設置有彈簧。本技術實現全自動脫模，而且實現了高效脫模的目標，提高了生產效率，而且加強模具的穩定性，而且具有優異的承載能力和穩定性。

技術研發人員：白顯忠,張敏,石家琿
受保護的技術使用者：德州宅匠裝飾工程有限公司
技術研發日：20240606
技術公布日：2025/4/28
