本技術涉及一種用于斜屋面懸挑檐口的臨邊防護裝置，屬于建筑施工的。

背景技術：

1、在傳統的建筑屋面建造過程中，需要使用防護欄桿對屋面邊緣進行防護阻擋，以防止人員掉落，起到安全防護的作用。目前，此類防護欄桿一般采用鋼筋、鋼管等材料制成，其具有能夠經受較大外力沖撞的特性，因此具備有良好的安全性能。

2、在傳統的斜屋面的屋面工程施工中，臨邊防護全依賴于外腳手架，屋面工程未施工完成時，無法拆除腳手架進行外墻工程施工，對于工序穿插存在很大的影響，且外腳手架材料無法及時退場，增加施工成本。為此，中國專利公告號授權號為cn214786201u的實用新型專利，其公開了一種用于斜屋面懸挑檐口的臨邊防護裝置，包括懸挑檐口和兩個u型夾具，兩個所述u型夾具均與懸挑檐口的側壁和底部相抵，兩個所述u型夾具的上端均焊接有豎向立桿，兩個所述u型夾具的上端均通過斜支撐桿與豎向立桿固定，兩個所述豎向立桿的軸向側壁均套設有兩個十字扣件，兩個豎向立桿上端設置的十字扣件共同連接有水平桿，每個所述u型夾具與懸挑檐口均通過兩個對稱設置的固定結構連接。采用此臨邊防護裝置時，待斜屋面結構施工完成后，可直接安裝固定于檐口挑板，亦可及時拆除外腳手架，能夠有效解決外墻工程工序穿插的問題。

3、但此臨邊防護裝置在實際使用時還存在以下問題：由于水平桿與豎向立桿之間通過十字扣件相連接，使得水平桿在需要根據工作人員的身高進行防護位置的變動時存在調整較為困難的問題，使得整體臨邊防護裝置的使用靈活性較差，應進行改進。

技術實現思路

1、為了解決現有技術所存在的上述問題，本實用新型提供了一種用于斜屋面懸挑檐口的臨邊防護裝置。

2、本實用新型的技術方案如下：

3、一種用于斜屋面懸挑檐口的臨邊防護裝置，包括懸挑檐口主體、呈對稱設置安裝在懸挑檐口主體上的u型夾具和在兩側u型夾具上均有設置、用于將兩側u型夾具固定于懸挑檐口柱體上的固定件，兩側u型夾具上均還設有呈豎直設置的豎向立桿，兩側所述豎向立桿上均滑動連接有活動座，兩側活動座之間設置有水平防護桿；兩側u型夾具之間設置有驅動組件，驅動組件與水平防護桿之間進行連接，驅動組件用于帶動水平防護桿在兩側豎向立桿之間進行滑動。

4、其中，所述驅動組件包括呈對稱設置的立板，兩側立板之間轉動連接有絲桿，絲桿上螺紋連接有活動塊，活動塊上設置有連接臂，連接臂的其中一端通過設置鉸鏈軸與活動塊進行鉸接，另一端與水平防護桿進行固定連接。

5、其中，兩側所述立板之間還設置有導向桿，活動塊通過開設有導向孔滑動連接于導向桿上。

6、其中，其中一側所述立板遠離絲桿側的板壁上設置有手輪，手輪呈活動穿過立板并與絲桿的對應側端部固定連接在一起。

7、其中，兩側所述u型夾具遠離水平防護桿側的端部位置還開設有卡槽，兩側卡槽均位于對應側u型夾具貼近絲桿側的側壁上，兩側u型夾具之間還設置有擋板，擋板的兩側端部均呈卡接于對應側卡槽內設置。

8、其中，所述活動座在同一豎向立桿上設置有多個，兩側豎向立桿上的活動座之間呈一一對應設置，同一豎向立桿上的活動座之間通過設置連桿進行相互連接，驅動組件與位于最下方的兩側活動座之間的水平防護桿進行連接。

9、本實用新型具有如下有益效果：

10、本實用新型通過設置用于帶動水平防護桿在兩側豎向立桿之間進行滑動的驅動組件，在需要根據工作人員的身高調整防護位置時，工作人員通過轉動手輪帶動絲桿進行轉動，使得活動塊在絲桿上根據絲桿的轉動方向進行相適應移動，從而通過連接臂對水平防護桿進行推動或拉動工作，以令水平防護桿能夠在兩側豎向立桿之間進行相適應的上下滑動，從而實現對防護位置的調整，以可以適應不同工作人員的身高，相較于現有技術，具有防護位置調整方便、使用靈活性高的優點。

技術特征：

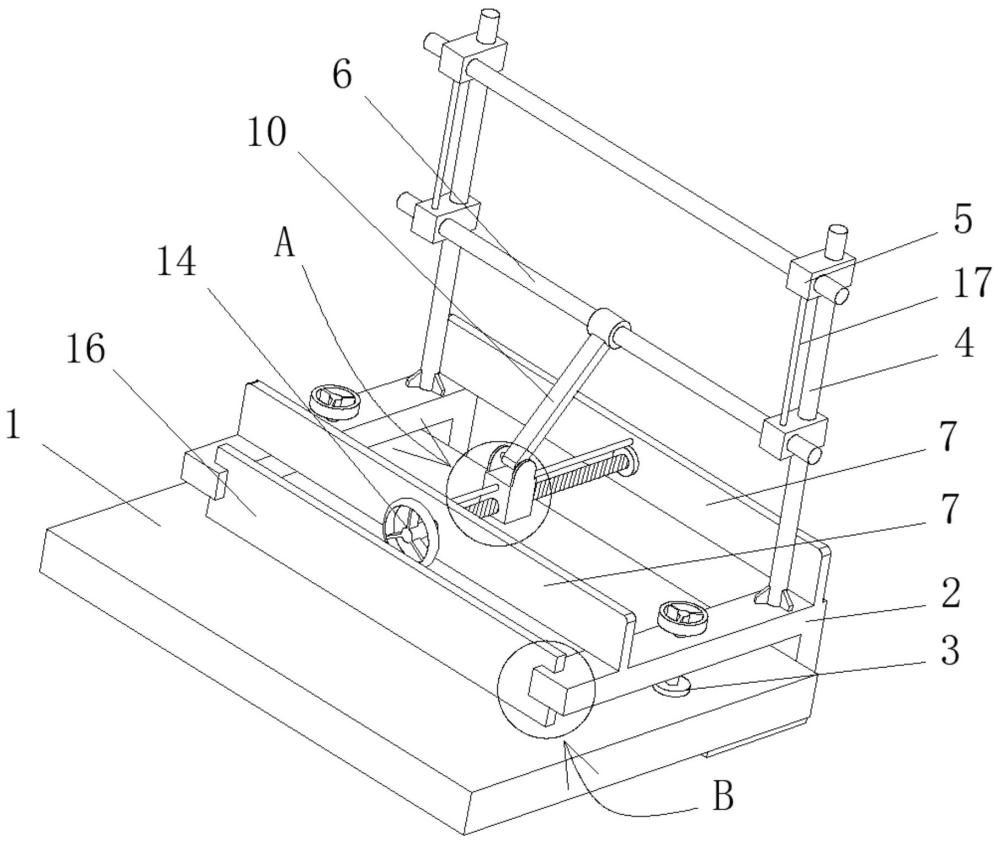

1.一種用于斜屋面懸挑檐口的臨邊防護裝置，包括懸挑檐口主體（1）、呈對稱設置安裝在懸挑檐口主體（1）上的u型夾具（2）和在兩側u型夾具（2）上均有設置、用于將兩側u型夾具（2）固定于懸挑檐口柱體上的固定件（3），兩側u型夾具（2）上均還設有呈豎直設置的豎向立桿（4），其特征在于：兩側所述豎向立桿（4）上均滑動連接有活動座（5），兩側活動座（5）之間設置有水平防護桿（6）；兩側u型夾具（2）之間設置有驅動組件，驅動組件與水平防護桿（6）之間進行連接，驅動組件用于帶動水平防護桿（6）在兩側豎向立桿（4）之間進行滑動。

2.根據權利要求1所述的一種用于斜屋面懸挑檐口的臨邊防護裝置，其特征在于：所述驅動組件包括呈對稱設置的立板（7），兩側立板（7）之間轉動連接有絲桿（8），絲桿（8）上螺紋連接有活動塊（9），活動塊（9）上設置有連接臂（10），連接臂（10）的其中一端通過設置鉸鏈軸（11）與活動塊（9）進行鉸接，另一端與水平防護桿（6）進行固定連接。

3.根據權利要求2所述的一種用于斜屋面懸挑檐口的臨邊防護裝置，其特征在于：兩側所述立板（7）之間還設置有導向桿（12），活動塊（9）通過開設有導向孔（13）滑動連接于導向桿（12）上。

4.根據權利要求2所述的一種用于斜屋面懸挑檐口的臨邊防護裝置，其特征在于：其中一側所述立板（7）遠離絲桿（8）側的板壁上設置有手輪（14），手輪（14）呈活動穿過立板（7）并與絲桿（8）的對應側端部固定連接在一起。

5.根據權利要求2所述的一種用于斜屋面懸挑檐口的臨邊防護裝置，其特征在于：兩側所述u型夾具（2）遠離水平防護桿（6）側的端部位置還開設有卡槽（15），兩側卡槽（15）均位于對應側u型夾具（2）貼近絲桿（8）側的側壁上，兩側u型夾具（2）之間還設置有擋板（16），擋板（16）的兩側端部均呈卡接于對應側卡槽（15）內設置。

6.根據權利要求1所述的一種用于斜屋面懸挑檐口的臨邊防護裝置，其特征在于：所述活動座（5）在同一豎向立桿（4）上設置有多個，兩側豎向立桿（4）上的活動座（5）之間呈一一對應設置，同一豎向立桿（4）上的活動座（5）之間通過設置連桿（17）進行相互連接，驅動組件與位于最下方的兩側活動座（5）之間的水平防護桿（6）進行連接。

技術總結
本技術涉及建筑施工技術領域，公開了一種用于斜屋面懸挑檐口的臨邊防護裝置，包括懸挑檐口主體、呈對稱設置安裝在懸挑檐口主體上的U型夾具和在兩側U型夾具上均有設置、用于將兩側U型夾具固定于懸挑檐口柱體上的固定件，兩側U型夾具上均還設有呈豎直設置的豎向立桿，兩側所述豎向立桿上均滑動連接有活動座，兩側活動座之間設置有水平防護桿；兩側U型夾具之間設置有驅動組件，驅動組件與水平防護桿之間進行連接，驅動組件用于帶動水平防護桿在兩側豎向立桿之間進行滑動；本技術具有防護位置調整方便、使用靈活性高的優點。

技術研發人員：藍鑫杰,王震,王林曄,王培忠
受保護的技術使用者：中建海峽建設發展有限公司
技術研發日：20240529
技術公布日：2025/4/28
