本技術涉及導軌，具體為一種鋁合金導軌。

背景技術：

1、爬架在建筑行業的應用已經非常成熟，作為近年來開發的新型腳手架體系，主要應用于高層剪力墻式樓盤。它能沿著建筑物往上攀升或下降。這種體系使腳手架技術完全改觀:一是不必翻架子；二是免除了腳手架的拆裝工序，且不受建筑物高度的限制，極大的節省了人力和材料。并且在安全角度也對于傳統的腳手架有較大的改觀。在高層建筑中極具發展優勢。

2、導軌是爬架的重要部件，一直采用鋼制以滿足架體防傾覆防墜的目的，但是鋼制導軌重量大，加工過程需要焊接，精度方面不容易控制，而且鋼制材料容易生銹，往往需要進行防銹處理，增加成本，因此我們需要提出一種鋁合金導軌。

技術實現思路

1、本實用新型的目的在于提供一種鋁合金導軌，鋁合金導軌的結構設計合理，抗傾覆力高，重量輕便，利用企業使用，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種鋁合金導軌，包括導軌本體，所述導軌本體包括防傾板、連接后板與折彎結構板，所述折彎結構板設置有兩組，兩組所述折彎結構板均一體成型在防傾板的頂部，所述連接后板一體成型在折彎結構板的頂部，所述連接后板上陣列開設有多組用于連接腳手板的連接孔。

4、優選的，所述防傾板的底部呈矩形陣列開設有多組用于連接的矩形孔。

5、優選的，兩組所述折彎結構板之間留有用于內插件安裝的安裝通道。

6、優選的，兩組所述折彎結構板上均設置有折彎部。

7、優選的，兩組所述折彎結構板的側部均對稱開設有多組第一通孔。

8、優選的，所述防傾板與連接后板的側部均設置有弧形部，兩組所述折彎結構板之間固定連接有加強板，所述加強板上開設有多組第二通孔。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型的鋁合金導軌采用鋁合金擠壓制成，沒有焊接工序，加工工序少，節省導軌焊接工序時加工成本，可提高導軌的加工效率，且在室外使用時不會生銹，無需進行防銹處理，加工成本低，本實用新型的鋁合金導軌的結構設計合理，抗傾覆力高，重量輕便，利用企業使用。

技術特征：

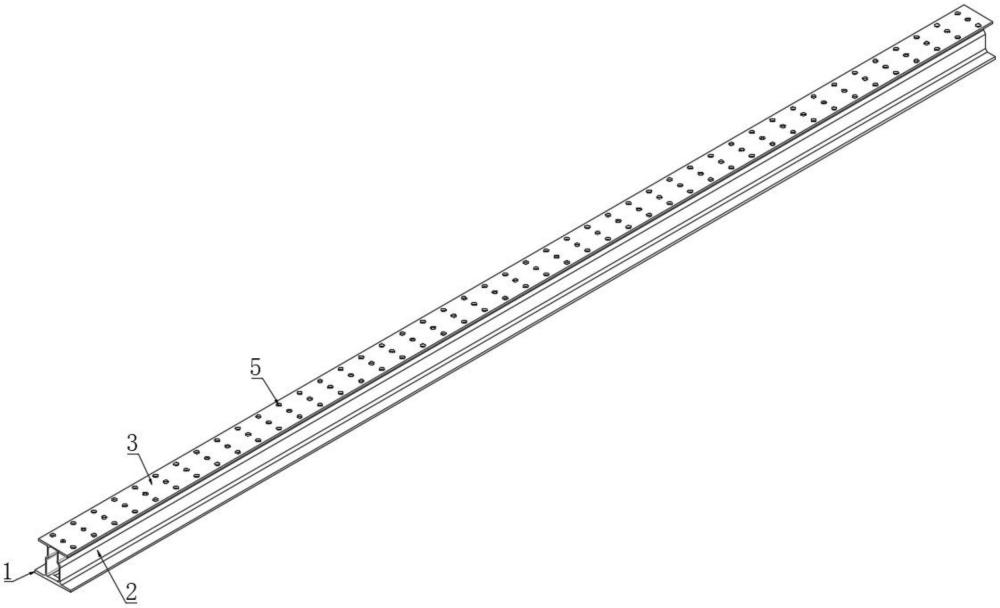

1.一種鋁合金導軌，包括導軌本體，其特征在于：所述導軌本體包括防傾板(1)、連接后板(2)與折彎結構板(3)，所述折彎結構板(3)設置有兩組，兩組所述折彎結構板(3)均一體成型在防傾板(1)的頂部，所述連接后板(2)一體成型在折彎結構板(3)的頂部，所述連接后板(2)上陣列開設有多組用于連接腳手板的連接孔(5)。

2.根據權利要求1所述的一種鋁合金導軌，其特征在于：所述防傾板(1)的底部呈矩形陣列開設有多組用于連接的矩形孔(4)。

3.根據權利要求1所述的一種鋁合金導軌，其特征在于：兩組所述折彎結構板(3)之間留有用于內插件安裝的安裝通道(9)。

4.根據權利要求1所述的一種鋁合金導軌，其特征在于：兩組所述折彎結構板(3)上均設置有折彎部(11)。

5.根據權利要求1所述的一種鋁合金導軌，其特征在于：兩組所述折彎結構板(3)的側部均對稱開設有多組第一通孔(6)。

6.根據權利要求1所述的一種鋁合金導軌，其特征在于：所述防傾板(1)與連接后板(2)的側部均設置有弧形部(10)，兩組所述折彎結構板(3)之間固定連接有加強板(7)，所述加強板(7)上開設有多組第二通孔(8)。

技術總結
本技術公開了一種鋁合金導軌，包括導軌本體，所述導軌本體包括防傾板、連接后板與折彎結構板，所述折彎結構板設置有兩組，兩組所述折彎結構板均一體成型在防傾板的頂部，所述連接后板一體成型在折彎結構板的頂部，所述連接后板上陣列開設有多組用于連接腳手板的連接孔；本技術的鋁合金導軌采用鋁合金擠壓制成，沒有焊接工序，加工工序少，節省導軌焊接工序時加工成本，可提高導軌的加工效率，且在室外使用時不會生銹，無需進行防銹處理，加工成本低，本技術的鋁合金導軌的結構設計合理，抗傾覆力高，重量輕便，利用企業使用。

技術研發人員：高渭泉,彭輝,鄭新偉,董江巍,童超
受保護的技術使用者：江西志特新材料股份有限公司
技術研發日：20240617
技術公布日：2025/4/28
