本技術涉及建筑裝修，尤其涉及一種墻角處理工裝。

背景技術：

1、現有的批刀大多是平面型的，在對墻壁批灰作業時，尤其是墻壁拐角的處理，需要使用專用的工具。

2、現有技術公開了一種用于硅藻泥陰陽墻角裝修的處理器(公開號：cn206562748u)，包括橫截面呈w型的陽角批刀和橫截面呈v型的陰角批刀，所述陰角批刀兩側邊向內翻折形成卡槽，所述陽角批刀可拆卸地卡接于所述卡槽上，所述陽角批刀上設有手柄，陽角批刀可拆卸地卡接于卡槽上，使得陽角批刀和陰角批刀可配套使用。

3、現有技術通過設置兩塊可拆裝的板分別與墻壁的陽角和陰角進行處理，而安裝方式采用卡接，即另一l形的板與w形的板端部卡接，在批灰時，尤其是沿著墻壁方向上下拖動時，兩塊板容易出現相對滑移，進而影響正常的批灰，此外，l形板的整體跨度大將整個w形板包裹，懸空部分較多，在批灰時容易產生過大的形變而影響批灰的平整度。

4、為此，我們提出一種墻角處理工裝。

技術實現思路

1、本實用新型主要是解決批刀組裝的穩定性欠佳的技術問題，提供一種墻角處理工裝。

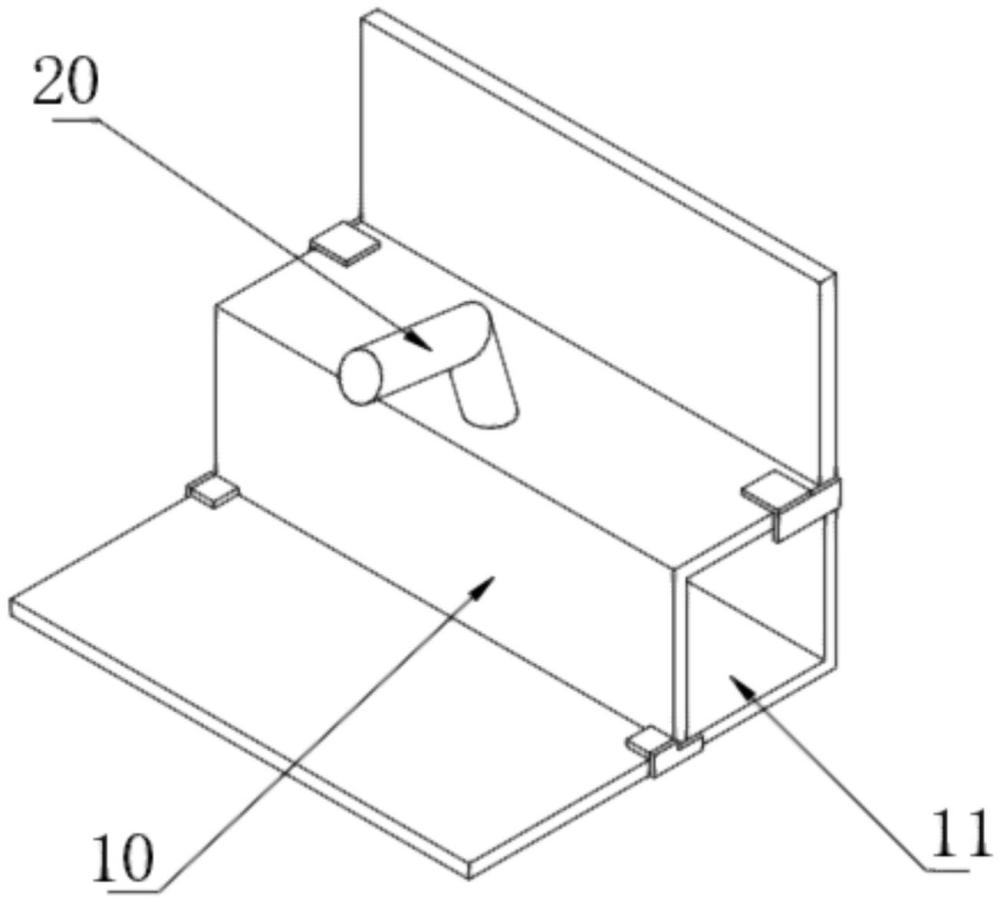

2、為了實現上述目的，本實用新型采用了如下技術方案，一種墻角處理工裝，包括：

3、第一塑形板，彎折的板狀結構并用于修整墻面的陽角；

4、第二塑形板，與第一塑形板拆卸連接并用于修整墻壁的陰角；

5、連接結構，設置在第一塑形板和第二塑形板之間用于鎖止第二塑形板；所述連接結構包括安裝孔、耳板和卡板，所述第一塑形板的壁面開設若干安裝孔，所述卡板與耳板轉動連接，耳板與第二塑形板固定連接，卡板的底部設有凸起，凸起能夠卡入安裝孔內，第二塑形板的四角均設置相同的耳板和卡板；

6、把手結構，設置在第一塑形板的一側并能夠翻轉調整握持姿勢。

7、作為本實用新型的一種優選方式，所述耳板和卡板均為矩形板結構，卡板的底部靠近邊緣位置固定設有轉軸，耳板的頂部設有軸孔，轉軸與軸孔轉動連接。

8、作為本實用新型的一種優選方式，所述凸起呈半球狀，凸起的平面與卡板底部固定連接，凸起的球面朝向遠離卡板的方向，所述安裝孔與凸起相互配合使用。

9、作為本實用新型的一種優選方式，所述第一塑形板形成截面呈鞥w形的折板結構，所述第二塑形板形成截面呈l形的折板結構。

10、作為本實用新型的一種優選方式，所述把手結構包括握持桿體、限位套、定位擋圈和止推孔，所述握持桿體與定位擋圈轉動連接，定位擋圈與第一塑形板固定連接，所述限位套與握持桿體彈性連接，定位擋圈的壁面設置若干止推孔，所述限位套的底部設有卡塊，卡塊能夠卡入止推孔內鎖止握持桿體的位置。

11、作為本實用新型的一種優選方式，所述握持桿體形成彎折的l形桿體結構，所述握持桿體的豎直部分與定位擋圈轉動連接，定位擋圈呈環形。

12、作為本實用新型的一種優選方式，所述握持桿體開設有滑槽，所述限位套呈環形，限位套的內壁固定連接有擋塊，擋塊與豎槽滑動連接，握持桿體的壁面固定安裝有彈簧，彈簧抵觸限位套的上端面。

13、作為本實用新型的一種優選方式，所述擋塊與限位套一體成型，擋塊呈矩形塊狀結構，所述止推孔與擋塊相適配。

14、有益效果

15、本實用新型提供了一種墻角處理工裝。具備以下有益效果：

16、1.該一種墻角處理工裝，通過設置第一塑形板，利用第一塑形板底部的彎折部分實現對墻壁陽角處的修整，例如刮灰或者硅藻泥的施工，而將第二塑形板與第一塑形板安裝后，通過卡板底部的凸起卡入安裝孔內，實現對第二塑形板的鎖止固定，第二塑形板的四角均能與第一塑形板連接，進而保障第一塑形板連接的牢固效果，刮平時，第二塑形板不易松動脫落，更加便于批灰作業，安裝第二塑形板時，簡便快捷，拆裝方便，有助于建筑施工，通過第二塑形板將第一塑形板的底部豁口遮擋，配合第二塑形板的四角固定，能夠降低第二塑形板過渡形變，保障批灰的平整度。

17、2.該一種墻角處理工裝，通過設置握持桿體，利用握持桿體便于手部的握持和發力，當沿著墻體豎直方向刮灰使用時，可上推限位套，限位套的擋塊在滑槽內滑動并擠壓彈性件，卡塊從止推孔內分離，轉動握持桿體調整握持桿體的位置后，松開限位套，限位套下落復位，限位套底部的卡塊卡入另一止推孔內，相鄰兩個止推孔之間的夾角以九十度為例，進而能夠調整握持桿體的朝向以調整握持方式，能夠便于豎直方向刮灰使用或者水平刮灰使用。

技術特征：

1.一種墻角處理工裝，其特征在于，包括：

2.根據權利要求1所述的墻角處理工裝，其特征在于：所述耳板(13)和卡板(14)均為矩形板結構，卡板(14)的底部靠近邊緣位置固定設有轉軸，耳板(13)的頂部設有軸孔，轉軸與軸孔轉動連接。

3.根據權利要求1所述的墻角處理工裝，其特征在于：所述凸起呈半球狀，凸起的平面與卡板(14)底部固定連接，凸起的球面朝向遠離卡板(14)的方向，所述安裝孔(12)與凸起相互配合使用。

4.根據權利要求1所述的墻角處理工裝，其特征在于：所述第一塑形板(10)形成截面呈鞥w形的折板結構，所述第二塑形板(11)形成截面呈l形的折板結構。

5.根據權利要求1所述的墻角處理工裝，其特征在于：所述把手結構包括握持桿體(20)、限位套(21)、定位擋圈(22)和止推孔(23)，所述握持桿體(20)與定位擋圈(22)轉動連接，定位擋圈(22)與第一塑形板(10)固定連接，所述限位套(21)與握持桿體(20)彈性連接，定位擋圈(22)的壁面設置若干止推孔(23)，所述限位套(21)的底部設有卡塊，卡塊能夠卡入止推孔(23)內鎖止握持桿體(20)的位置。

6.根據權利要求5所述的墻角處理工裝，其特征在于：所述握持桿體(20)形成彎折的l形桿體結構，所述握持桿體(20)的豎直部分與定位擋圈(22)轉動連接，定位擋圈(22)呈環形。

7.根據權利要求5所述的墻角處理工裝，其特征在于：所述握持桿體(20)開設有滑槽，所述限位套(21)呈環形，限位套(21)的內壁固定連接有擋塊，擋塊與豎槽滑動連接，握持桿體(20)的壁面固定安裝有彈簧，彈簧抵觸限位套(21)的上端面。

8.根據權利要求7所述的墻角處理工裝，其特征在于：所述擋塊與限位套(21)一體成型，擋塊呈矩形塊狀結構，所述止推孔(23)與擋塊相適配。

技術總結
本技術涉及建筑裝修技術領域，且公開了一種墻角處理工裝，包括：第一塑形板；第二塑形板；連接結構，連接結構包括安裝孔、耳板和卡板，第一塑形板的壁面開設若干安裝孔，卡板與耳板轉動連接，耳板與第二塑形板固定連接，卡板的底部設有凸起，凸起能夠卡入安裝孔內，第二塑形板的四角均設置相同的耳板和卡板，通過卡板底部的凸起卡入安裝孔內，實現對第二塑形板的鎖止固定，第二塑形板的四角均能與第一塑形板連接，進而保障第一塑形板連接的牢固效果，第二塑形板不易松動脫落，通過第二塑形板將第一塑形板的底部豁口遮擋，配合第二塑形板的四角固定，能夠降低第二塑形板過渡形變，保障批灰的平整度。

技術研發人員：周金桃
受保護的技術使用者：浙江嘉銳裝飾工程有限公司
技術研發日：20240620
技術公布日：2025/4/28
