本技術涉及建筑隔聲，特別涉及一種減震元件。

背景技術：

1、建筑連接結構是一種通過現場裝配實現結構主體搭建的建筑支撐結構，其中作為主體支撐的結構一般使用輕鋼龍骨，為了在龍骨上連接附加支撐架構，需要設置吊桿進行連接，現有龍骨吊桿的連接結構基本可以滿足日常的使用需求，但吊桿與龍骨之前大多通過卡接來固定，連接厚度受限于吊桿與龍骨之間的卡口大小，導致后期安裝隔音墻體的厚度大；同時連接后吊桿與龍骨形成一個整體，容易出現聲橋效應，使用過程中受到的震動會在吊桿及龍骨之前相互傳導，產生的噪聲大；因此設計一種減震元件替代傳統的固定方式，實現龍骨與吊桿之間的軟連接，降低隔音墻體厚度的同時實現減震降噪的使用效果是很有必要。

技術實現思路

1、本實用新型的目的是提供一種減震元件，用以解決現有吊桿與龍骨之前大多通過卡接來固定，連接厚度受限于吊桿與龍骨之間的卡口大小，導致后期安裝隔音墻體的厚度大；同時連接后吊桿與龍骨形成一個整體，容易出現聲橋效應，使用過程中受到的震動會在吊桿及龍骨之前相互傳導，產生噪聲大的問題。

2、為了解決上述技術問題，本實用新型提供如下技術方案：一種減震元件，包括阻尼組件、鍍鋅卡板組件和連接組件，所述阻尼組件由第一橡膠塊、第二橡膠塊、第一圓形孔和第二圓形孔組成，第一橡膠塊和第二圓形孔中分別開設有第一圓形孔和第二圓形孔，且第一橡膠塊設置在第二橡膠塊的頂部，第一橡膠塊套接在鍍鋅卡板組件中的連接孔中，連接孔開設在方形板件的頂部中心處，方形板件的一側設置有第一折彎件，且第一折彎件的底部設置有第一卡接件，第一卡接件上對稱開設有第一側槽口。

3、作為本實用新型的進一步技術方案，所述第一圓形孔和第二圓形孔的孔徑一致，且第一圓形孔和第二圓形孔的軸線相互重合。

4、作為本實用新型的進一步技術方案，所述鍍鋅卡板組件由連接孔、方形板件、第一折彎件、第一卡接件、第一側槽口、第二折彎件、第二卡接件和第二側槽口，方形板件的另一側設置有第二折彎件。

5、作為本實用新型的進一步技術方案，所述第二折彎件的底部設置有第二卡接件，第二卡接件上對稱開設有第二側槽口。

6、作為本實用新型的進一步技術方案，所述第一圓形孔和第二圓形孔中套接有連接組件中的吊桿，所述連接組件由吊桿、頂部螺母、頂部墊圈、底部螺母和底部墊圈組成，吊桿上分別配合連接有頂部螺母和底部螺母。

7、作為本實用新型的進一步技術方案，所述頂部螺母的底部緊壓有頂部墊圈，頂部墊圈套接在吊桿上，且頂部墊圈緊壓在第一橡膠塊上。

8、作為本實用新型的進一步技術方案，所述底部螺母的頂部緊壓有底部墊圈，底部墊圈套接在吊桿上，且底部墊圈緊壓在第二橡膠塊上。

9、本實用新型提供的一種減震元件，其優點在于：利用方形板件作為阻尼組件的支撐結構，裝配時方形板件通過兩側設置的第一卡接件和第二卡接件卡接固定在龍骨中，第一橡膠塊和第二橡膠塊中開設的第一圓形孔和第二圓形孔套接吊桿，并通過頂部螺母與底部螺母進行壓合固定，裝配后由阻尼組件實現吊桿與龍骨的軟連接，替代傳統的固定方式，降低隔音墻體厚度的同時實現了減震降噪的使用效果。

技術特征：

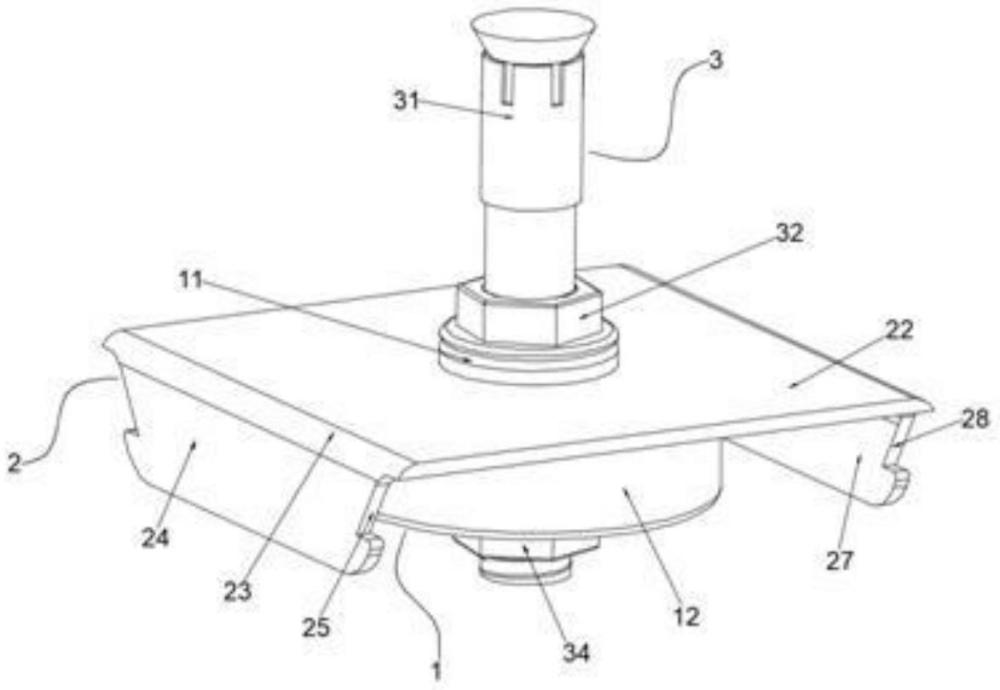

1.一種減震元件，包括阻尼組件(1)、鍍鋅卡板組件(2)和連接組件(3)，其特征在于：所述阻尼組件(1)由第一橡膠塊(11)、第二橡膠塊(12)、第一圓形孔(13)和第二圓形孔(14)組成，第一橡膠塊(11)和第二圓形孔(14)中分別開設有第一圓形孔(13)和第二圓形孔(14)，且第一橡膠塊(11)設置在第二橡膠塊(12)的頂部，第一橡膠塊(11)套接在鍍鋅卡板組件(2)中的連接孔(21)中，連接孔(21)開設在方形板件(22)的頂部中心處，方形板件(22)的一側設置有第一折彎件(23)，且第一折彎件(23)的底部設置有第一卡接件(24)，第一卡接件(24)上對稱開設有第一側槽口(25)。

2.根據權利要求1所述的一種減震元件，其特征在于：所述第一圓形孔(13)和第二圓形孔(14)的孔徑一致，且第一圓形孔(13)和第二圓形孔(14)的軸線相互重合。

3.根據權利要求1所述的一種減震元件，其特征在于：所述鍍鋅卡板組件(2)由連接孔(21)、方形板件(22)、第一折彎件(23)、第一卡接件(24)、第一側槽口(25)、第二折彎件(26)、第二卡接件(27)和第二側槽口(28)，方形板件(22)的另一側設置有第二折彎件(26)。

4.根據權利要求3所述的一種減震元件，其特征在于：所述第二折彎件(26)的底部設置有第二卡接件(27)，第二卡接件(27)上對稱開設有第二側槽口(28)。

5.根據權利要求1所述的一種減震元件，其特征在于：所述第一圓形孔(13)和第二圓形孔(14)中套接有連接組件(3)中的吊桿(31)，所述連接組件(3)由吊桿(31)、頂部螺母(32)、頂部墊圈(33)、底部螺母(34)和底部墊圈(35)組成，吊桿(31)上分別配合連接有頂部螺母(32)和底部螺母(34)。

6.根據權利要求5所述的一種減震元件，其特征在于：所述頂部螺母(32)的底部緊壓有頂部墊圈(33)，頂部墊圈(33)套接在吊桿(31)上，且頂部墊圈(33)緊壓在第一橡膠塊(11)上。

7.根據權利要求5所述的一種減震元件，其特征在于：所述底部螺母(34)的頂部緊壓有底部墊圈(35)，底部墊圈(35)套接在吊桿(31)上，且底部墊圈(35)緊壓在第二橡膠塊(12)上。

技術總結
本技術公開了一種減震元件，包括阻尼組件、鍍鋅卡板組件和連接組件，所述阻尼組件由第一橡膠塊、第二橡膠塊、第一圓形孔和第二圓形孔組成，第一橡膠塊和第二圓形孔中分別開設有第一圓形孔和第二圓形孔，且第一橡膠塊設置在第二橡膠塊的頂部，第一橡膠塊套接在鍍鋅卡板組件中的連接孔中，本技術，利用方形板件作為阻尼組件的支撐結構，裝配時方形板件通過兩側設置的第一卡接件和第二卡接件卡接固定在龍骨中，第一橡膠塊和第二橡膠塊中開設的第一圓形孔和第二圓形孔套接吊桿，并通過頂部螺母與底部螺母進行壓合固定，裝配后由阻尼組件實現吊桿與龍骨的軟連接，替代傳統的固定方式，降低隔音墻體厚度的同時實現了減震降噪的使用效果。

技術研發人員：王海波
受保護的技術使用者：河南萬發天地裝飾建材有限公司
技術研發日：20240617
技術公布日：2025/4/28
