本技術涉及固定架，具體為一種建筑預制件周轉固定架。

背景技術：

1、建筑預制件是一種在工廠中預先制作好的混凝土制品，具有質量穩定、施工速度快等優點，并廣泛應用于各類建筑和工程項目中，由于建筑預制件較重，在周轉運輸、擺放的過程中，需要使用固定架對建筑預制件進行支撐擺放，現有的固定架在使用時還存在一定缺陷。

2、現有技術中固定架整體結構較為簡單，其表面可以擺放各種建筑預制件，且建筑預制件通常是堆疊擺放在支撐板表面的，建筑預制件擺放完成后，需要使用繩索對建筑預制件進行固定，防止建筑預制件在周轉的過程中發生位置偏移及掉落，由于繩索本身較軟，導致繩索固定效果較差，固定架一旦發生傾斜，建筑預制件很容易發生位置偏移及掉落。

技術實現思路

1、本實用新型的目的在于提供一種建筑預制件周轉固定架，以解決上述背景技術提出的目前市場上的固定架難以對建筑預制件限位擺放的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種建筑預制件周轉固定架，包括：支撐板、立柱、連接柱和預制件主體，所述支撐板的外側焊接有立柱，兩個所述立柱之間焊接有連接柱，所述支撐板的表面放置有預制件主體。

3、優選的，所述支撐板的表面焊接有連接塊，所述連接塊的內部螺紋貫穿有螺紋桿，所述螺紋桿的端部活動連接有軸承塊，兩個所述連接柱相向的一側均焊接有連接桿，兩個所述連接桿之間共同通過軸承連接有雙向絲桿，所述連接桿的外側焊接有連接環。

4、優選的，所述雙向絲桿的外側焊接有旋轉塊，所述旋轉塊靠近連接環的一側焊接有導向柱，所述雙向絲桿的外側螺紋連接有滑塊，所述滑塊的底部焊接有擋板，所述擋板靠近預制件主體的一側粘接有橡膠墊。

5、優選的，所述導向柱與連接環之間構成旋轉結構，所述擋板關于支撐板的中心對稱設置有兩組。

6、優選的，所述立柱的頂部開設有滑槽，所述滑槽的內部連接有彈簧。

7、優選的，所述彈簧的一端連接有弧形卡柱，所述立柱的頂部設置有遮雨板。

8、優選的，所述遮雨板的底部連接有插接柱，所述遮雨板的材質為塑料材質。

9、與現有技術相比，本實用新型的有益效果是：該建筑預制件周轉固定架，旋轉塊轉動時，可以帶動導向柱進行轉動，導向柱轉動時，可以在連接環內部旋轉，雙向絲桿轉動時，可以帶動兩組滑塊進行相互靠近的螺紋滑動，滑塊移動時，可以帶動擋板進行移動，弧形卡柱復位時，可以與插接柱進行卡合對接，從而將遮雨板安裝在立柱的頂部，通過遮雨板可以提高固定架對預制件主體的防雨效果，且遮雨板無需來回拆卸安裝，可長時間放置在立柱頂部。

10、1.固定架整體材質通常為鐵質，可以擺放較重的預制件主體，但難以對預制件主體限位擺放，旋轉塊轉動時，可以帶動導向柱進行轉動，導向柱轉動時，可以在連接環內部旋轉，雙向絲桿轉動時，可以帶動兩組滑塊進行相互靠近的螺紋滑動，滑塊移動時，可以帶動擋板進行移動，當兩組橡膠墊均移動到預制件主體的兩側時，擋板可以帶動橡膠墊對預制件主體兩側進行擠壓固定，螺紋桿轉動時，可以通過連接塊進行螺紋滑動，螺紋桿螺紋滑動時，可以帶動軸承塊進行水平移動，當軸承塊一側移動到擋板外側時，軸承塊可以對擋板進行擠壓固定，通過擋板與橡膠墊可以對預制件主體進行限位固定，使得預制件主體不易發生位置偏移，提高對預制件主體擺放的穩定性。

11、2.固定架在周轉的過程中，預制件主體一旦被雨淋濕，容易導致預制件主體的強度降低，影響預制件主體的正常使用，遮雨板移動時，可以帶動插接柱進行移動，當插接柱端部插接到立柱頂部內側時，插接柱可以對弧形卡柱進行擠壓，當插接柱完全插入到立柱內部時，弧形卡柱可以通過彈簧進行復位，弧形卡柱復位時，可以與插接柱進行卡合對接，從而將遮雨板安裝在立柱的頂部，通過遮雨板可以提高固定架對預制件主體的防雨效果，且遮雨板無需來回拆卸安裝，可長時間放置在立柱頂部。

技術特征：

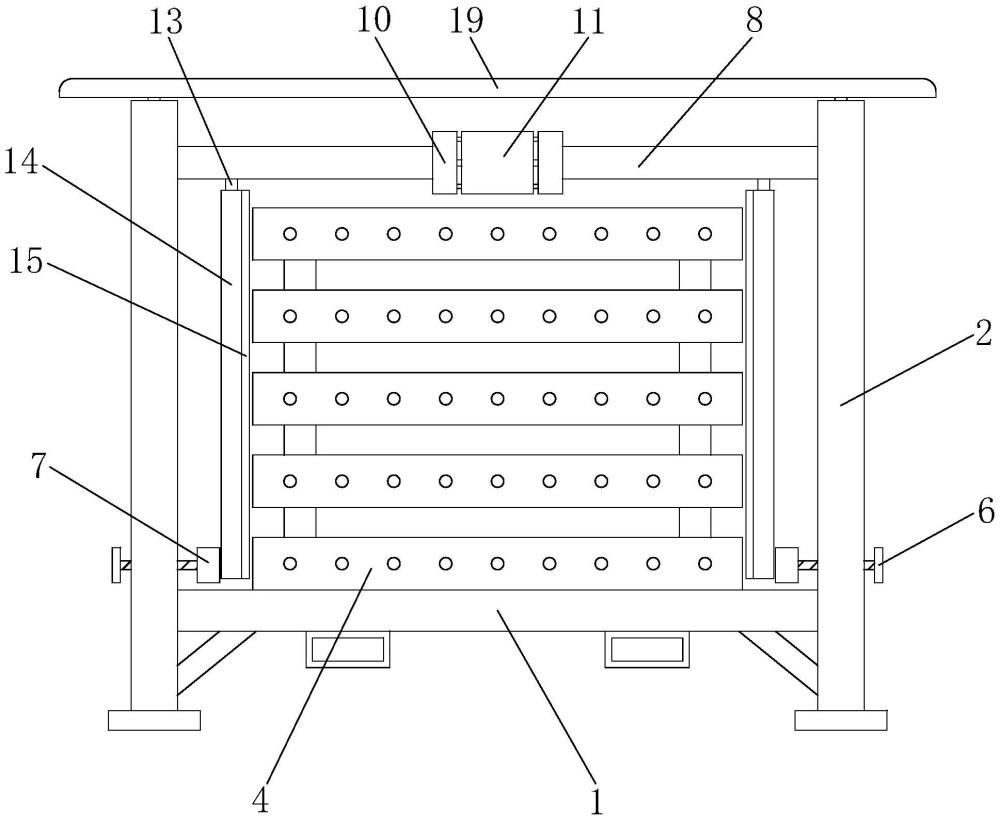

1.一種建筑預制件周轉固定架，包括：支撐板(1)、立柱(2)、連接柱(3)和預制件主體(4)，其特征在于：

2.根據權利要求1所述的一種建筑預制件周轉固定架，其特征在于：所述支撐板(1)的表面焊接有連接塊(5)，所述連接塊(5)的內部螺紋貫穿有螺紋桿(6)，所述螺紋桿(6)的端部活動連接有軸承塊(7)，兩個所述連接柱(3)相向的一側均焊接有連接桿(8)，兩個所述連接桿(8)之間共同通過軸承連接有雙向絲桿(9)，所述連接桿(8)的外側焊接有連接環(10)。

3.根據權利要求2所述的一種建筑預制件周轉固定架，其特征在于：所述雙向絲桿(9)的外側焊接有旋轉塊(11)，所述旋轉塊(11)靠近連接環(10)的一側焊接有導向柱(12)，所述雙向絲桿(9)的外側螺紋連接有滑塊(13)，所述滑塊(13)的底部焊接有擋板(14)，所述擋板(14)靠近預制件主體(4)的一側粘接有橡膠墊(15)。

4.根據權利要求3所述的一種建筑預制件周轉固定架，其特征在于：所述導向柱(12)與連接環(10)之間構成旋轉結構，所述擋板(14)關于支撐板(1)的中心對稱設置有兩組。

5.根據權利要求1所述的一種建筑預制件周轉固定架，其特征在于：所述立柱(2)的頂部開設有滑槽(16)，所述滑槽(16)的內部連接有彈簧(17)。

6.根據權利要求5所述的一種建筑預制件周轉固定架，其特征在于：所述彈簧(17)的一端連接有弧形卡柱(18)，所述立柱(2)的頂部設置有遮雨板(19)。

7.根據權利要求6所述的一種建筑預制件周轉固定架，其特征在于：所述遮雨板(19)的底部連接有插接柱(20)，所述遮雨板(19)的材質為塑料材質。

技術總結
本技術公開了一種建筑預制件周轉固定架，涉及固定架技術領域，包括：支撐板、立柱、連接柱和預制件主體，所述支撐板的外側焊接有立柱，兩個所述立柱之間焊接有連接柱，所述支撐板的表面放置有預制件主體。該建筑預制件周轉固定架，旋轉塊轉動時，可以帶動導向柱進行轉動，導向柱轉動時，可以在連接環內部旋轉，雙向絲桿轉動時，可以帶動兩組滑塊進行相互靠近的螺紋滑動，滑塊移動時，可以帶動擋板進行移動，弧形卡柱復位時，可以與插接柱進行卡合對接，從而將遮雨板安裝在立柱的頂部，通過遮雨板可以提高固定架對預制件主體的防雨效果，且遮雨板無需來回拆卸安裝，可長時間放置在立柱頂部。

技術研發人員：郝玉明,胡昌燕,鞠京成
受保護的技術使用者：青島方圓達建設集團有限公司
技術研發日：20240617
技術公布日：2025/4/28
