本技術涉及電纜預埋預制排管生產，具體為電纜預埋預制排管模具。

背景技術：

1、電纜預埋預制排管是一種用于建筑和基礎設施中的預制混凝土構件，它專為電纜管理而設計。這種排管構件在生產過程中就已經預留有專門的通道或槽口，用于安裝電纜和其他通信線路。

2、電纜預埋預制排管構件的澆筑通常涉及復雜的模具系統，這些系統需要能夠精確地形成各種結構元素，同時保證高重復使用性和操作簡便性。然而，傳統的預制模具系統常常面臨一些技術挑戰和局限性，特別是在模具的穩定性、密封性和組裝效率方面。

3、現有技術的不足：

4、模具穩定性和耐用性：傳統模具系統在重復使用過程中容易出現磨損和變形，這主要是由于模具設計缺乏足夠的結構強化措施。這種磨損和變形不僅影響構件的準確性，還可能導致生產效率降低和維護成本增加。

5、密封性問題：在澆筑混凝土?xí)r，確保模具各接縫處的密封性是極其重要的。不良的密封會導致混凝土泄露，影響構件的外觀和結構強度。然而，傳統模具的密封系統往往不能有效防止混凝土漏出，特別是在長時間使用后。

6、組裝和解模的復雜性：傳統的預制模具通常設計復雜，需要長時間的組裝和解模過程。這不僅增加了勞動成本，還延長了生產周期，限制了建筑項目的整體進度。

7、為此，本領域技術人員提供電纜預埋預制排管模具及其預制方法，以解決上述背景技術中提出的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了電纜預埋預制排管模具及其預制方法，解決了現有技術中在穩定性、密封性和組裝效率方面的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：

3、電纜預埋預制排管模具，包括凸板，所述凸板的一側滑動連接有多個夾板，所述夾板的內壁一側開設有貫穿槽，兩個所述夾板的相近一側滑動連接有多個加強筋，所述凸板的兩側均設置有多個螺栓，所述夾板的一側滑動連接有凹板，所述凹板的一側等距開設有多個第一排管槽，所述凹板的一側頂部開設有第二排管槽。

4、優選的，所述凹板與多個所述夾板通過螺栓固定裝配，所述凸板與多個所述夾板通過螺栓固定裝配。

5、優選的，多個所述第一排管槽等距開設在所述凸板的一側，所述第二排管槽開設在所述凸板的一側頂部。

6、優選的，所述加強筋設置在貫穿槽的內壁。

7、優選的，所述凸板(1)與凹板(6)相近一側設置有對齊凹凸模板，所述凹板(6)上制有環形凹槽，用于澆筑后的排管上形成密封頂環，所述凸板(1)上對應制有凸環，用于澆筑后的排管上形成密封件嵌裝槽。

8、本實用新型提供了電纜預埋預制排管模具。具備以下有益效果：

9、1、本實用新型通過使用凸板、凹板以及夾板的組合，模具提供了強大的支撐和穩定性，這種設計使得模具能夠承受澆筑過程中的壓力而不易變形，保證了混凝土構件的準確尺寸和形狀。

10、2、本實用新型凸板和凹板的設計允許快速對齊和裝配，大大簡化了模具的安裝過程，這種快速裝配減少了施工時間，提高了生產效率。模具內部的排管槽為塑料管的放置提供了精確的導向，確保管道快速、正確地布置在預定位置，從而簡化了管道安裝工作，并減少了施工錯誤的可能性。

11、3、本實用新型密封帶的使用保證了模具各接合部分的密封性，防止混凝土泄漏，確保了混凝土的均勻性和外觀質量。使用丁基橡膠材質的密封帶特別適合重復使用，提供了持久的密封效果，覆蓋養護技術通過塑料薄膜保持混凝土的適當濕度，促進了水化反應的完整性，從而提高了混凝土的強度和耐久性。這一養護方法確保了混凝土在硬化過程中的質量，延長了構件的使用壽命。

技術特征：

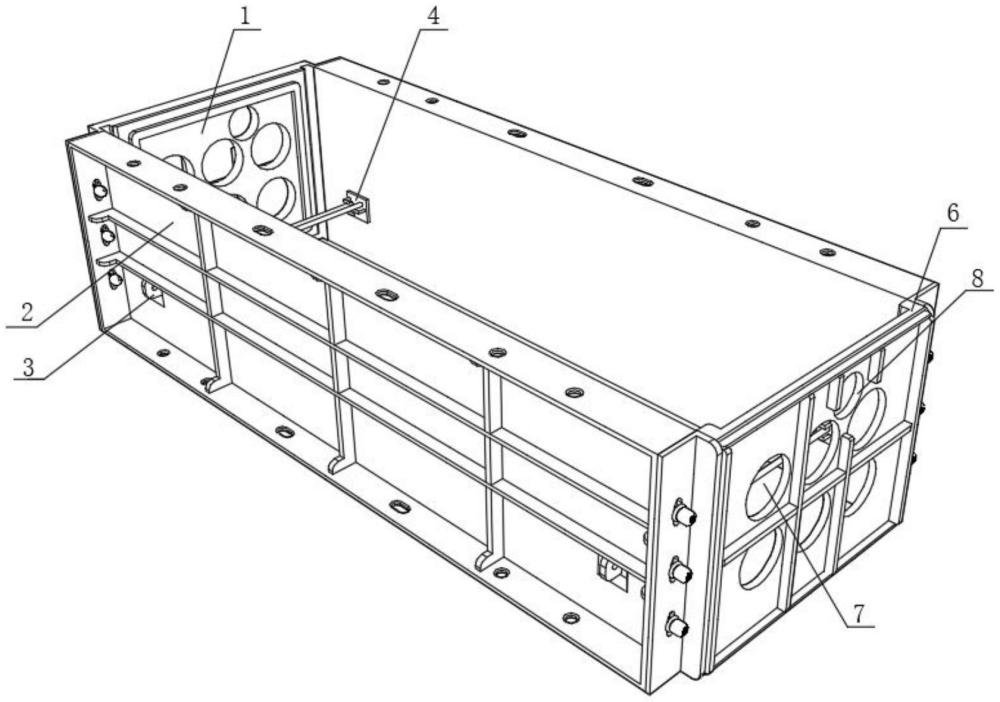

1.電纜預埋預制排管模具，包括凸板(1)，其特征在于，所述凸板(1)的一側滑動連接有多個夾板(2)，所述夾板(2)的內壁一側開設有貫穿槽(3)，兩個所述夾板(2)的相近一側滑動連接有多個加強筋(4)，所述凸板(1)的兩側均設置有多個螺栓(5)，所述夾板(2)的一側滑動連接有凹板(6)，所述凹板(6)的一側等距開設有多個第一排管槽(7)，所述凹板(6)的一側頂部開設有第二排管槽(8)。

2.根據權利要求1所述的電纜預埋預制排管模具，其特征在于，所述凹板(6)與多個所述夾板(2)通過螺栓(5)固定裝配，所述凸板(1)與多個所述夾板(2)通過螺栓(5)固定裝配。

3.根據權利要求1所述的電纜預埋預制排管模具，其特征在于，多個所述第一排管槽(7)等距開設在所述凸板(1)的一側，所述第二排管槽(8)開設在所述凸板(1)的一側頂部。

4.根據權利要求1所述的電纜預埋預制排管模具，其特征在于，所述加強筋(4)設置在貫穿槽(3)的內壁。

5.根據權利要求1所述的電纜預埋預制排管模具，其特征在于，所述凸板(1)與凹板(6)相近一側設置有對齊凹凸模板，所述凹板(6)上制有環形凹槽，用于澆筑后的排管上形成密封頂環，所述凸板(1)上對應制有凸環，用于澆筑后的排管上形成密封件嵌裝槽。

技術總結
本技術涉及電纜預埋預制排管生產技術領域，公開了電纜預埋預制排管模具，包括凸板，所述凸板的一側滑動連接有多個夾板，所述夾板的內壁一側開設有貫穿槽，兩個所述夾板的相近一側滑動連接有多個加強筋，所述凸板的兩側均設置有多個螺栓，所述夾板的一側滑動連接有凹板，所述凹板的一側等距開設有多個第一排管槽，所述凹板的一側頂部開設有第二排管槽，所述凹板與多個所述夾板通過螺栓固定裝配，所述凸板與多個所述夾板通過螺栓固定裝配。通過使用凸板、凹板以及夾板的組合，模具提供了強大的支撐和穩定性，這種設計使得模具能夠承受澆筑過程中的壓力而不易變形，保證了混凝土構件的準確尺寸和形狀。

技術研發人員：龐鳳明,龐學達,張雨新,李士濤
受保護的技術使用者：天津市華北電力科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
