本技術涉及耐火材料，具體為一種澆注料上料裝置。

背景技術：

1、澆注料又稱耐火澆注料，是一種由耐火物料加入一定量結合劑制成的粒狀和粉狀材料，具有較高流動性，以澆注方式成型的不定形耐火材料，主要用于構筑各種加熱爐內襯等整體構筑物，某些優質品種也可用于冶煉爐。在使用澆注料進行澆注成型時，需要通過上料裝置將澆注料進行輸送，現有澆注料上料設備無法根據上料位置的高度進行上料的調節，且通常都是與攪拌設備固定連接，從而導致一個上料設備只能對接一個攪拌設備，降低其靈活性和使用范圍。為此，中國專利公告號“cn215515571u”名稱為“一種澆注料上料裝置”提出一種解決方案，該方案包括裝置本體，裝置本體頂部表面安裝有上料框，上料框頂端底部開設有出料口，出料口底端設置有輸料袋，輸料袋為雙層設置，且輸料袋內部設置有彈性帶，輸料袋底端連接有壓板，壓板頂部表面位于輸料袋兩側豎直安裝有電動推桿，電動推桿另一端與上料框固定連接，上料框一端頂部貫穿設置有投料斗，上料框內部安裝有輸料機構。本實用新型能通過把裝置本體獨立設置，與攪拌設備脫離，從而改變傳統上料設備一對一服務的方式，此方式操作簡單，便于對不同高度的攪拌設備進行上料，大大提高裝置本體的使用范圍。

2、上述的澆注料上料裝置雖然能對不同高度的攪拌設備進行上料，能對上料位置進行高度調節，但是在進行上料排料時是通過輸料袋進行排料的，采用輸料袋進行排料時無法對輸料袋的排料方向進行調節，若是排料方向存在偏差則會出現澆注料掉落的情況，不僅浪費澆注料，還需要對整個的上料裝置進行調節，其在使用靈活性和適應性方面還存一定的不足。

技術實現思路

1、本實用新型的目的在于解決上述的澆注料上料裝置在進行上料排料時無法對輸料袋的排料方向進行調節、靈活性差等問題，提供一種靈活性好、適應性強的一種澆注料上料裝置。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種澆注料上料裝置，包括上料管，上料管的右上端套裝有可進行轉動調節的轉筒，且轉筒的下側安裝有可進行左右擺動角度調節的出料管，上料管的下側設置有底板，且上料管的左下角通過鉸接支座與底板轉動連接，上料管的下側靠近中間位置設置有將上料管進行頂起的支撐桿，支撐桿可進行左右滑動調節，底板上固定有對支撐桿進行滑動卡裝的導軌。

4、可選的，轉筒靠近端口處固定套裝有齒圈，且齒圈嚙合有驅動齒輪，驅動齒輪固定安裝在驅動電機的輸出軸上，且驅動電機通過固定板與上料管固定連接。

5、可選的，出料管包括固定在轉筒上的固定管，固定管的下端口處固定安裝有軟管，且固定管的下端轉動連接有調節管，軟管的下端部安插在調節管的內側。

6、可選的，固定管前后兩側均固定有向下延伸的支撐板，調節管的前后兩側均固定有安插在支撐板上的轉軸，其中一個轉軸穿過支撐板固定有轉動齒輪，轉動齒輪的一側設置有轉動電機，轉動電機固定在支撐板上，且轉動電機輸出軸上固定有與轉動齒輪嚙合的主動齒輪。

7、可選的，支撐桿的上端開設有托槽，且支撐桿的下端開設有與導軌卡裝配合的卡槽，支撐桿的右下角固定有鎖板，且鎖板上豎直螺紋貫穿有鎖緊螺絲。

8、可選的，上料管上側靠近左端位置固定有料斗，且上料管的內側安裝有螺旋桿，上料管的外側靠近右上端位置固定有凸起的卡圈。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型中在通過上料管進行上料時，此時通過對轉筒進行轉動調節從而帶動出料管進行前后方向的擺動角度調節，同時通過對出料管自身進行左右方向的擺動角度調節從而實現對出料管的出料方向的調節，從而有效的避免了排料時因方向偏差出現澆注料掉落的情況，避免了澆注料浪費，使調節更加的靈活方便，提高了上料裝置的使用靈活性和工程適應性。

技術特征：

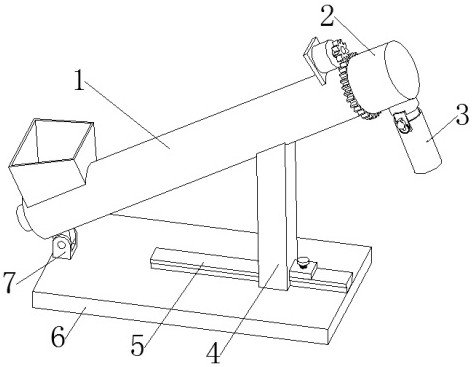

1.一種澆注料上料裝置，包括上料管（1），其特征在于：所述上料管（1）的右上端套裝有可進行轉動調節的轉筒（2），且轉筒（2）的下側安裝有可進行左右擺動角度調節的出料管（3），所述上料管（1）的下側設置有底板（6），且上料管（1）的左下角通過鉸接支座（7）與底板（6）轉動連接，所述上料管（1）的下側靠近中間位置設置有將上料管（1）進行頂起的支撐桿（4），所述支撐桿（4）可進行左右滑動調節，所述底板（6）上固定有對支撐桿（4）進行滑動卡裝的導軌（5）。

2.根據權利要求1所述的一種澆注料上料裝置，其特征在于，所述轉筒（2）靠近端口處固定套裝有齒圈（24），且齒圈（24）嚙合有驅動齒輪（21），所述驅動齒輪（21）固定安裝在驅動電機（22）的輸出軸上，且驅動電機（22）通過固定板（23）與上料管（1）固定連接。

3.根據權利要求1所述的一種澆注料上料裝置，其特征在于，所述出料管（3）包括固定在轉筒（2）上的固定管（31），所述固定管（31）的下端口處固定安裝有軟管（32），且固定管（31）的下端轉動連接有調節管（37），所述軟管（32）的下端部安插在調節管（37）的內側。

4.根據權利要求3所述的一種澆注料上料裝置，其特征在于，所述固定管（31）前后兩側均固定有向下延伸的支撐板（33），所述調節管（37）的前后兩側均固定有安插在支撐板（33）上的轉軸（35），其中一個所述的轉軸（35）穿過支撐板（33）固定有轉動齒輪（36），所述轉動齒輪（36）的一側設置有轉動電機（34），所述轉動電機（34）固定在支撐板（33）上，且轉動電機（34）輸出軸上固定有與轉動齒輪（36）嚙合的主動齒輪。

5.根據權利要求1所述的一種澆注料上料裝置，其特征在于，所述支撐桿（4）的上端開設有托槽（41），且支撐桿（4）的下端開設有與導軌（5）卡裝配合的卡槽（42），支撐桿（4）的右下角固定有鎖板（44），且鎖板（44）上豎直螺紋貫穿有鎖緊螺絲（43）。

6.根據權利要求1所述的一種澆注料上料裝置，其特征在于，所述上料管（1）上側靠近左端位置固定有料斗（11），且上料管（1）的內側安裝有螺旋桿（13），所述上料管（1）的外側靠近右上端位置固定有凸起的卡圈（12）。

技術總結
本技術公開了一種澆注料上料裝置，包括上料管，上料管的右上端套裝有可進行轉動調節的轉筒，且轉筒的下側安裝有可進行左右擺動角度調節的出料管，上料管的下側設置有底板，且上料管的左下角通過鉸接支座與底板轉動連接，上料管的下側靠近中間位置設置有將上料管進行頂起的支撐桿，支撐桿可進行左右滑動調節，底板上固定有對支撐桿進行滑動卡裝的導軌。本技術中在通過上料管進行上料時，通過對轉筒進行轉動調節從而帶動出料管進行前后方向的擺動角度的調節，同時通過對出料管自身進行左右方向的擺動角度調節實現對出料管的出料方向的調節，從而有效的避免排料時因方向偏差出現澆注料掉落的情況，使調節更加的靈活方便。

技術研發人員：王春洪,黃茂豐,潘順洪,閔濤
受保護的技術使用者：宜興市恒祥耐火材料有限公司
技術研發日：20240617
技術公布日：2025/4/28
